申請日2016.05.12

　　公開(公告)日2016.10.05

　　IPC分類號C02F11/10

　　摘要

　　本實用新型涉及一種污泥熱水解反應器，包括預熱釜、熱水解釜和閃蒸釜，該預熱釜、該熱水解釜和該閃蒸釜依次連接。該預熱釜具有一循環入口和一循環出口，該循環入口和該循環出口之間連接循環管道，該循環管道上設有泵。本實用新型在熱水解反應器中加入循環管道，能夠加快污泥混合，提高混合程度，節約所需藥劑。

　　權利要求書

　　1.一種污泥熱水解反應器，包括預熱釜、熱水解釜和閃蒸釜，該預熱釜、該熱水解釜和該閃蒸釜依次連接，其特征在于，該預熱釜具有一循環入口和一循環出口，該循環入口和該循環出口之間連接循環管道，該循環管道上設有泵。

　　2.如權利要求1所述的污泥熱水解反應器，其特征在于，該循環管道上還設有靜態混合器。

　　3.如權利要求1或2所述的污泥熱水解反應器，其特征在于，該預熱釜底部設有浴水層。

　　4.如權利要求2所述的污泥熱水解反應器，其特征在于，該靜態混合器具有管道式外殼，該外殼具有進口和出口，該外殼內設有左旋單元片和右旋單元片。

　　5.如權利要求2或4所述的污泥熱水解反應器，其特征在于，該靜態混合器具有夾層，該夾層的污泥入口連接閃蒸釜的污泥出口。

　　6.如權利要求2所述的污泥熱水解反應器，其特征在于，該靜態混合器附近的循環管道上設有pH傳感器。

　　7.如權利要求1所述的污泥熱水解反應器，其特征在于，該泵為螺桿泵。

　　說明書

　　污泥熱水解反應器

　　技術領域

　　本實用新型涉及一種污泥處理設備，尤其是涉及一種污泥熱水解反應器。

　　背景技術

　　污泥處理，是對污泥進行減量化、穩定化和無害化處理的過程。常規的污泥處理可包括濃縮、調質、脫水、穩定、干化或焚燒等多種類型。隨著環保力度的加強和人們對已有污泥處理處置技術局限性的進一步認識，許多更經濟、更合理的污泥處理新技術一直被提出，其中一種是污泥水解熱干化技術。污泥水解熱干化技術通過將污泥加熱，在一定溫度和壓力下使污泥中的粘性有機物水解，破壞污泥的膠體結構，可以同時改善脫水性能和厭氧消化性能。隨水熱反應溫度和壓力的增加，顆粒碰撞增大，顆粒間的碰撞導致了膠體結構的破壞，使束縛水和固體顆粒分離。經過水熱處理的污泥在不添加絮凝劑的情況下機械脫水的含水率大幅度降低。

　　圖1是一種現有的熱水解設備結構圖，參考圖1所示，熱水解設備10包括預熱釜11、熱水解釜12和閃蒸釜13，三者依次連接。將污泥在預熱釜11中完成攪拌和預熱，然后傳送到熱水解釜12完成熱水解反應，最后進入閃蒸釜13進行閃蒸。

　　目前的熱水解設備還存在許多不足，例如攪拌不均勻，攪拌后的污泥流動性差，藥劑利用效率低，預熱周期長，臭氣散發嚴重，蒸汽熱能利用率低，能源消耗大等。這些不足導致污泥處理效率降低，制約了熱水解設備的應用。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種污泥熱水解反應器，可以改善預熱過程中的問題。

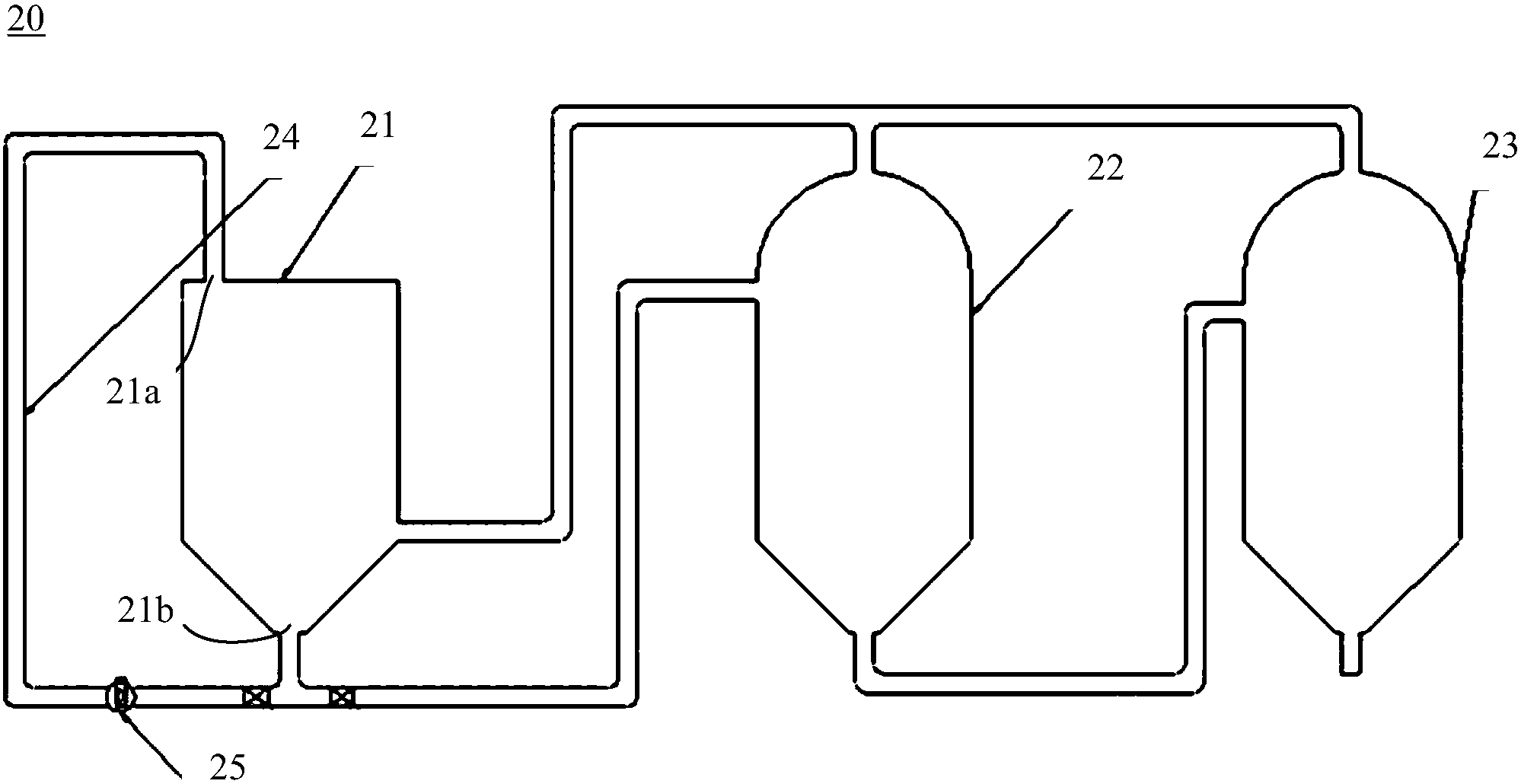

　　本實用新型為解決上述技術問題而采用的技術方案是提出一種污泥熱水解反應器，包括預熱釜、熱水解釜和閃蒸釜，該預熱釜、該熱水解釜和該閃蒸釜依次連接。該預熱釜具有一循環入口和一循環出口，該循環入口和該循環出口之間連接循環管道，該循環管道上設有泵。

　　在本實用新型的一實施例中，循環管道上還設有靜態混合器。

　　在本實用新型的一實施例中，預熱釜底部設有浴水層。

　　在本實用新型的一實施例中，靜態混合器具有管道式外殼，外殼具有進口和出口，外殼內設有左旋單元片和右旋單元片。

　　在本實用新型的一實施例中，靜態混合器具有夾層，夾層的污泥入口連接閃蒸釜的污泥出口。

　　在本實用新型的一實施例中，靜態混合器附近的循環管道上設有pH傳感器。

　　在本實用新型的一實施例中，該泵為螺桿泵。

　　本實用新型的上述技術方案在熱水解反應器中加入循環管道，能夠加快污泥混合，提高混合程度，節約所需藥劑。
