申請日2015.07.24

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種高濃度廢水回收凈化試驗裝置，是由酸化反應塔、堿液吸收塔、催化反應塔、臭氧發生器、尾氣破壞器、進液蠕動泵、出液蠕動泵及風機組成，酸化反應塔進液口與進液蠕動泵出口連接，酸化反應塔出液口與催化反應塔進液口連接，催化反應塔出口與出液蠕動泵進口連接，最終廢水依靠出液蠕動泵排入指定容器;酸化反應塔進氣口與風機出口連接，酸化反應塔出氣口與堿液吸收塔進氣口連接，堿液吸收塔出氣口排空。臭氧發生器出氣口與催化反應塔進氣口連接，催化反應塔出氣口與尾氣破壞器進氣口連接，尾氣破壞器出氣口排空。本實用新型能將黃金行業產生的高濃度含氰廢水中的氰化物回收利用，可產生一定的經濟效益。

　　權利要求書

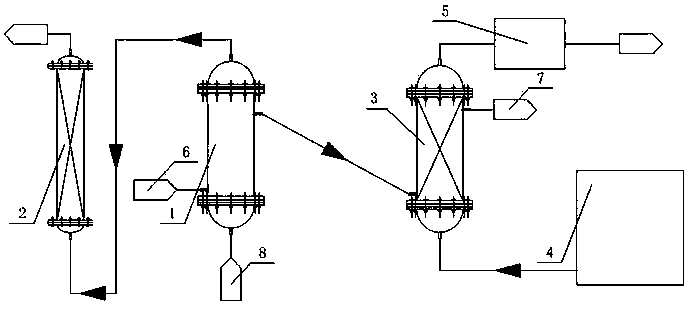

　　1.一種高濃度廢水回收凈化試驗裝置，其特征在于：是由酸化反應塔(1)、堿液吸收塔(2)、催化反應塔(3)、臭氧發生器(4)、尾氣破壞器(5)、進液蠕動泵(6)、出液蠕動泵(7)及風機(8)組成，酸化反應塔(1)、堿液吸收塔(2)和催化反應塔(3)均由頂部封頭、圓柱體、底部封頭和曝氣板(9)組成，頂部封頭與圓柱體的法蘭之間、底部封頭與圓柱體的法蘭之間設置曝氣板(9)，底部封頭設置進氣口，頂部封頭設置出氣口，圓柱體底部設置進液口，中部設置加藥口，頂部設置出液口;酸化反應塔(1)進液口與進液蠕動泵(6)出口連接，酸化反應塔(1)出液口與催化反應塔(3)進液口連接，催化反應塔(3)出口與出液蠕動泵(7)進口連接，最終廢水依靠出液蠕動泵(7)排入指定容器;酸化反應塔(1)進氣口與風機(8)出口連接，酸化反應塔(1)出氣口與堿液吸收塔(2)進氣口連接，堿液吸收塔(2)出氣口排空，臭氧發生器(4)出氣口與催化反應塔(3)進氣口連接，催化反應塔(3)出氣口與尾氣破壞器(5)進氣口連接，尾氣破壞器(5)出氣口排空。

　　2.根據權利要求1所述的一種高濃度廢水回收凈化試驗裝置，其特征在于：所述堿液吸收塔(2)內部裝有填料。

　　3.根據權利要求1所述的一種高濃度廢水回收凈化試驗裝置，其特征在于：所述催化反應塔(3)內部裝有活性炭。

　　4.根據權利要求1所述的一種高濃度廢水回收凈化試驗裝置，其特征在于：所述臭氧發生器(4)為空氣源臭氧發生器。

　　5.根據權利要求1所述的一種高濃度廢水回收凈化試驗裝置，其特征在于：所述曝氣板(9)上均勻分布直徑為￠3的孔。

　　說明書

　　一種高濃度廢水回收凈化試驗裝置

　　技術領域

　　本實用新型涉及環境保護技術領域，特別涉及一種黃金行業高濃度廢水 回收凈化試驗裝置。

　　背景技術

　　黃金行業氰化浸出工藝使用氰化物作為浸金藥劑，但浸金以后必然會產 生含氰廢水，該部分含氰廢水的特點是含氰化物濃度較高，含其它雜質離子 種類較多，所以，如果不經過綜合治理，該部分廢水無法排放。目前，很多 企業將該部分廢水循環使用，但實踐證明，不經過綜合治理的廢水循環使用 嚴重影響氰化浸出工藝指標。根據企業實際調查，大多數企業含氰廢水經簡 單的治理以后回用于氰化浸出工藝，但由于系統“漲水”原因，僅能夠回用 90%的廢水，仍有10%廢水需要排放，所以，針對需要排放的高濃度廢水急 需一種工藝簡單、處理效果較好、系統運行穩定的治理裝置。

　　發明內容

　　本實用新型的目的是為了解決黃金行業高濃度含氰廢水無法排放而可能 導致的環境、經濟以及安全問題，而提供一套工藝流程簡單，處理效果較好， 系統運行穩定，易實現工業應用的試驗裝置。

　　本實用新型是由酸化反應塔、堿液吸收塔、催化反應塔、臭氧發生器、 尾氣破壞器、進液蠕動泵、出液蠕動泵及風機組成，酸化反應塔、堿液吸收 塔和催化反應塔均由頂部封頭、圓柱體、底部封頭和曝氣板組成，頂部封頭 與圓柱體的法蘭之間、底部封頭與圓柱體的法蘭之間設置曝氣板，底部封頭 設置進氣口，頂部封頭設置出氣口，圓柱體底部設置進液口，中部設置加藥 口，頂部設置出液口;酸化反應塔進液口與進液蠕動泵出口連接，酸化反應 塔出液口與催化反應塔進液口連接，催化反應塔出口與出液蠕動泵進口連接， 最終廢水依靠出液蠕動泵排入指定容器;酸化反應塔進氣口與風機出口連接， 酸化反應塔出氣口與堿液吸收塔進氣口連接，堿液吸收塔出氣口排空。臭氧 發生器出氣口與催化反應塔進氣口連接，催化反應塔出氣口與尾氣破壞器進 氣口連接，尾氣破壞器出氣口排空。

　　所述堿液吸收塔內部裝有填料，起到增大氣液接觸面積的作用。

　　所述催化反應塔內部裝有活性炭，起到吸附以及催化氧化的作用。

　　所述吸收液為可吸收氰化氫氣體的氫氧化鈉溶液。

　　所述臭氧發生器為空氣源臭氧發生器。

　　所述曝氣板上均勻分布直徑為￠3的孔。

　　本實施例的工作過程：

　　高濃度含氰廢水通過進液蠕動泵泵入酸化反應塔中，同時進行加藥，并 通過風機給入氣體，氣體經過吸收反應塔吸收以后排放至空氣中，酸化反應 塔中的廢水自流至催化反應塔中，臭氧發生器將含有臭氧的氣體給入催化反 應塔中，反應后的尾氣經尾氣破壞器破壞臭氧以后，排入空氣中，廢水經出 液蠕動泵泵入指定容器中。

　　本實用新型的有益效果：

　　本實用新型將黃金行業產生的高濃度含氰廢水中的氰化物回收利用，可 產生一定的經濟效益。同時，將廢水處理后可達標排放，能夠解決黃金礦山 高濃度含氰廢水無法排放的難題。本工藝流程極為簡單，氰化物回收效率較 高，吸收以及深度治理效果好，系統運行穩定，環境效益與經濟效益顯著， 容易實現工業應用，具有廣闊的應用前景。
