申請日2015.08.20

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/04

　　摘要

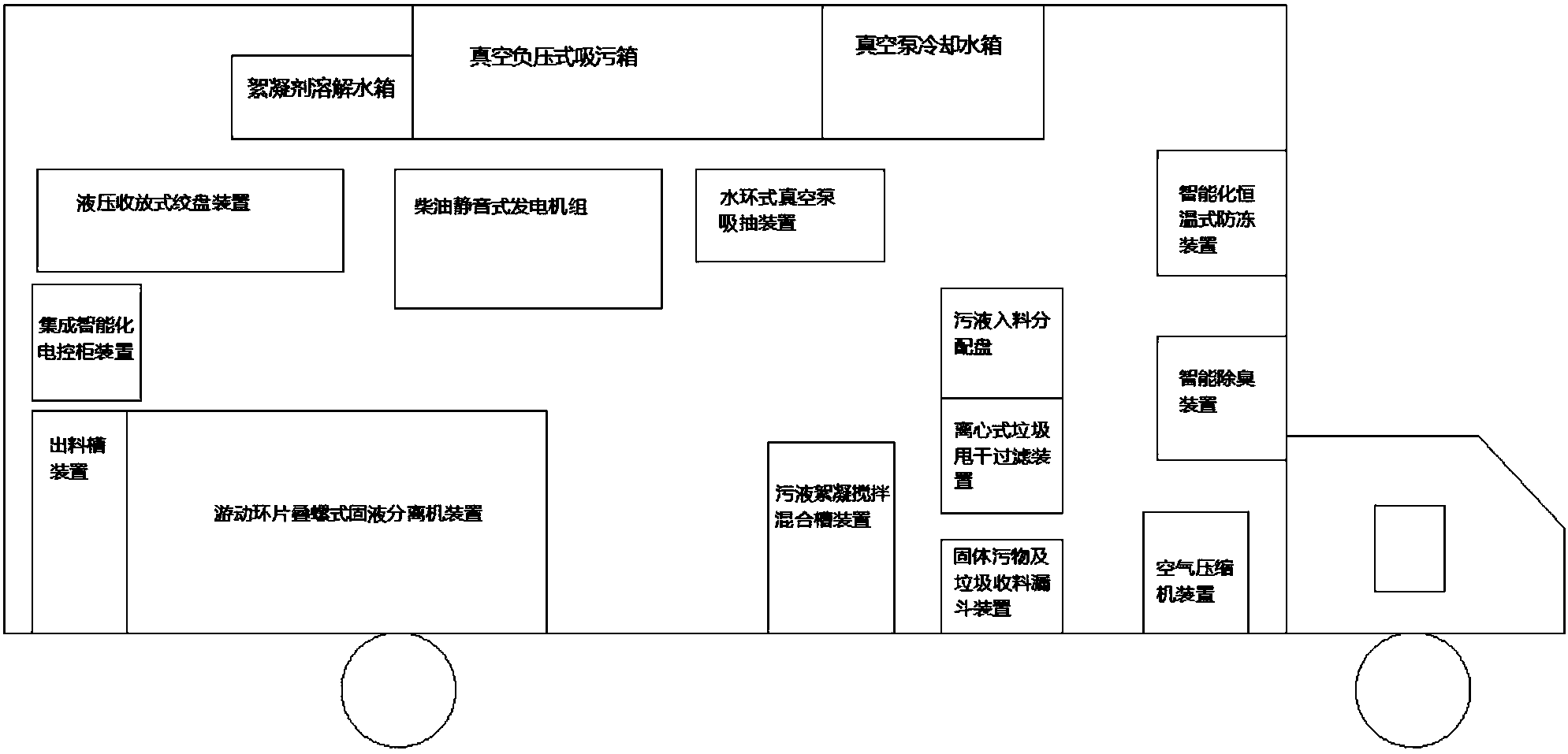

　　本實用新型提供了一種車載網篩式智能恒溫的污水處理裝置，安裝在車輛的箱體中，該箱體設有進污口、排污口和出料口。該污水處理裝置尤其適用于糞池的污水處理，其包括絮凝劑溶解水箱、離心式垃圾甩干過濾裝置、真空負壓式吸污箱、真空泵冷卻水箱、液壓收放式絞盤裝置、柴油靜音式發電機組、水環式真空泵吸抽裝置、出料槽裝置、游動環片疊螺式固液分離機裝置、污液絮凝攪拌混合槽裝置、空氣壓縮機裝置、智能除臭裝置、智能化恒溫式防凍裝置和集成智能化電控柜裝置。

　　權利要求書

　　1.一種車載網篩式智能恒溫的污水處理裝置，安裝在車輛的箱體中，所述箱體設有進污口、排污口和出料口，其特征在于，包括絮凝劑溶解水箱、離心式垃圾甩干過濾裝置、真空負壓式吸污箱、真空泵冷卻水箱、液壓收放式絞盤裝置、柴油靜音式發電機組、水環式真空泵吸抽裝置、出料槽裝置、游動環片疊螺式固液分離機裝置、污液絮凝攪拌混合槽裝置、空氣壓縮機裝置、智能除臭裝置、智能化恒溫式防凍裝置和集成智能化電控柜裝置，所述絮凝劑溶解水箱、離心式垃圾甩干過濾裝置、真空負壓式吸污箱、真空泵冷卻水箱、水環式真空泵吸抽裝置、游動環片疊螺式固液分離機裝置和污液絮凝攪拌混合槽裝置通過管道連接，所述出料槽裝置為可拆卸式地安裝在出料口，所述離心式垃圾甩干過濾裝置上設有污液入料分配盤，所述真空負壓式吸污箱通過管道與污液入料分配盤連接，所述離心式垃圾甩干過濾裝置的固體出料口連接有固體污物及垃圾收料漏斗裝置。

　　2.根據權利要求1所述的車載網篩式智能恒溫的污水處理裝置，其特征在于，所述智能除臭裝置包括臭氧發生器，該臭氧發生器產生臭氧。

　　3.根據權利要求1所述的車載網篩式智能恒溫的污水處理裝置，其特征在于，真空負壓式吸污箱設有隔膜氣閥，所述空氣壓縮機通過氣管給真空負壓式吸污箱的隔膜氣閥供氣。

　　4.根據權利要求1所述的車載網篩式智能恒溫的污水處理裝置，其特征在于，還包括安裝在真空負壓式吸污箱的污液箱液位控制器、安裝在絮凝劑溶解水箱的泡藥箱液位控制器和安裝在污液絮凝攪拌混合槽的混合攪拌箱液位控制器，這些控制器與集成智能化電控柜裝置電連接。

　　5.根據權利要求1所述的車載網篩式智能恒溫的污水處理裝置，其特征在于，所述集成智能化電控柜裝置包括可視化的操控裝置。

　　6.根據權利要求1所述的車載網篩式智能恒溫的污水處理裝置，其特征在于，液壓收放式絞盤裝置包括管道絞盤裝置和線纜絞盤裝置。

　　7.根據權利要求1所述的車載網篩式智能恒溫的污水處理裝置，其特征在于，所述集成智能化電控柜裝置設置在箱體后部的出料口處。

　　8.根據權利要求1所述的車載網篩式智能恒溫的污水處理裝置，其特征在于，所述絮凝劑溶解水箱和真空負壓式吸污箱均為AB箱結構。

　　說明書

　　車載網篩式智能恒溫的污水處理裝置

　　技術領域

　　本實用新型涉及一種，尤其涉及一種車載網篩式智能恒溫的污水處理裝置。

　　背景技術

　　目前，城市生活糞池污水處理一般先采用吸污水車裝載并運輸至無害化處理廠進行處理，而無害化處理廠大都遠離市區，而當前油價高企、且人工費用不斷上漲、加上處理廠的排污費，使污水處理成本較高。國內的生活污水主要通過市政污水管網收集后匯入城市污水處理廠進行集中處理，工業廢水則根據廢水水質特點，配備相應的處理設施，實現達標排放或回用。污水水源分布較分散的且尚未納入污水管網的農村地區、新建居民區、高速公路服務區、機場、碼頭、部隊營區、旅游風景區等，往往采用分散式的污水處理設施。現有的污水處理技術工程多為固定式的，往往與收集后的污水水源一一配套設置，且在調試與正常運行階段需要專門的技術人員。而且，對于短期或移動式排放的污水水源，如建筑施工隊、野戰部隊、自然災害災民安置點等，由于污水水源的短期性或移動性，不便于采用固定式的污水處理設施。此外，對于污水直排的突發污染事故，污水水量突然增大超出原有設備處理能力，污水收集管道發生破裂或原有處理設備出現故障等突發情況時，往往由于管道及設備的維修需要時間，導致污水直接排入環境中，造成污染。有鑒于此，有必要發明一種車載式污水處理裝置。

　　實用新型內容

　　本實用新型要解決的技術問題，在于提供一種車載網篩式智能恒溫的污水處理裝置，安裝在車輛的箱體中，所述箱體設有進污口、排污口和出料口，包括絮凝劑溶解水箱、離心式垃圾甩干過濾裝置、真空負壓式吸污箱、真空泵冷卻水箱、液壓收放式絞盤裝置、柴油靜音式發電機組、水環式真空泵吸抽裝置、出料槽裝置、游動環片疊螺式固液分離機裝置、污液絮凝攪拌混合槽裝置、空氣壓縮機裝置、智能除臭裝置、智能化恒溫式防凍裝置和集成智能化電控柜裝置，所述絮凝劑溶解水箱、離心式垃圾甩干過濾裝置、真空負壓式吸污箱、真空泵冷卻水箱、水環式真空泵吸抽裝置、游動環片疊螺式固液分離機裝置和污液絮凝攪拌混合槽裝置通過管道連接，所述出料槽裝置為可拆卸式地安裝在出料口，所述離心式垃圾甩干過濾裝置上設有污液入料分配盤，所述真空負壓式吸污箱通過管道與污液入料分配盤連接，所述離心式垃圾甩干過濾裝置的固體出料口連接有固體污物及垃圾收料漏斗裝置。

　　進一步的，所述智能除臭裝置包括臭氧發生器，該臭氧發生器產生臭氧。

　　進一步的，真空負壓式吸污箱設有隔膜氣閥，所述空氣壓縮機通過氣管給真空負壓式吸污箱的隔膜氣閥供氣。

　　進一步的，還包括安裝在真空負壓式吸污箱的污液箱液位控制器、安裝在絮凝劑溶解水箱的泡藥箱液位控制器和安裝在污液絮凝攪拌混合槽的混合攪拌箱液位控制器，這些控制器與集成智能化電控柜裝置電連接。

　　進一步的，所述集成智能化電控柜裝置包括可視化的操控裝置。

　　進一步的，液壓收放式絞盤裝置包括管道絞盤裝置和線纜絞盤裝置。

　　進一步的，所述絮凝劑溶解水箱和真空負壓式吸污箱均為AB箱結構。

　　本實用新型設置了可快速拆卸的出料槽裝置，提高可維護性和便攜性;水環式真空泵吸抽裝置好處是，利用水冷方式使工作性能較之前的更加穩定，不至于工作一半因機械溫度過高或夏季工作溫差帶來無吸力的現象;管道與線纜的壓收放式絞盤裝置可避免人工抬管，節約人工成本;柴油靜音發電機給設備提供工作電源時，靜音施工不擾民，且柴油比汽油更加安全;集成智能數控裝置對整車裝備提供智能化、數字化、可視化的操控裝置，其位置調整到箱體后部的出料口處，可省去人工時時監督查看，更加便利，進一步節省人工成本;與集成智能數控裝置連接的各液位控制裝置可對各箱內液體高低位漫溢或排空起自動控制作用;所述智能化恒溫式防凍裝置可使各箱體內的液體不受外界溫度影響，尤其是防止在低溫環境可能造成的箱體及管道堵塞現象，更加適應各種氣候地區;實現了多功能聯動的車載污水處理系統。
