申請日2014.11.05

　　公開(公告)日2015.03.25

　　IPC分類號C02F11/12

　　摘要

　    本實用新型公開了一種污泥處理混合干燥裝置，包括儲泥罐、介質罐、混合干燥器、振動篩和出料罐，其特征在于：所述的儲泥罐通過攪拌式污泥計量斗與混合干燥器相連，介質罐通過介質計量裝置與混合干燥器相連，混合干燥器的物料出口通過絞龍與振動篩相連，振動篩具有兩路物料出口，其中一路為中間細粉及介質出口，另一路產品物料出口與出料中轉裝置相連，出料中轉裝置與出料罐相連，出料罐的物料出口連接至產品貯存裝置。本實用新型結構簡單，操作方便，運行穩定性好，設備能耗低，可快速獲得含水量較低的產品，方便進行大面積的推廣應用。

　　權利要求書

　　1.一種污泥處理混合干燥裝置，包括儲泥罐、介質罐、混合干燥器、振動篩和出料罐，其特征在于：所述的儲泥罐通過攪拌式污泥計量斗與混合干燥器相連，介質罐通過介質計量裝置與混合干燥器相連，混合干燥器的物料出口通過絞龍與振動篩相連，振動篩具有兩路物料出口，其中一路為中間細粉及介質出口，另一路產品物料出口與出料中轉裝置相連，出料中轉裝置與出料罐相連，出料罐的物料出口連接至產品貯存裝置。

　　2.根據權利要求1所述的污泥處理混合干燥裝置，其特征在于：所述的出料罐的物料出口處安裝有破碎機。

　　3.根據權利要求1所述的污泥處理混合干燥裝置，其特征在于：所述的介質罐上連接有加料裝置。

　　4.根據權利要求1所述的污泥處理混合干燥裝置，其特征在于：所述的出料中轉裝置包括出料桶和與出料桶連接的輸送裝置。

　　說明書

　　一種污泥處理混合干燥裝置

　　技術領域

　　本實用新型涉及一種活性污泥處理設備，尤其是一種應用活性污泥干燥處理的污泥處理混合干燥裝置。

　　背景技術

　　城市水環境對于市民的生活質量有著重要意義，污水處理廠在保障城市水環境質量的進程中扮演了關鍵角色，其將來自各個污染源的廢水進行集中處置以實現廢水達標排放。活性污泥是城市污水集中處理后的產物，對其進行減量化、穩定化、無害化和資源化的處理是十分重要的。污泥干燥法是一種十分重要的活性污泥處理方法，其通過對活性污泥進行脫水處理，使得產物的含水量降低至合適值并可直接應用于堆肥以實現資源循環利用，但如何以該方法為基礎開發出一種簡單易行、高效節能、便于大面積推廣的污泥處理設備成為了市場十分迫切的選擇。

　　發明內容

　　針對現有技術的不足，本實用新型提供一種操作方便、運行穩定和環保節能的污泥處理混合干燥裝置。

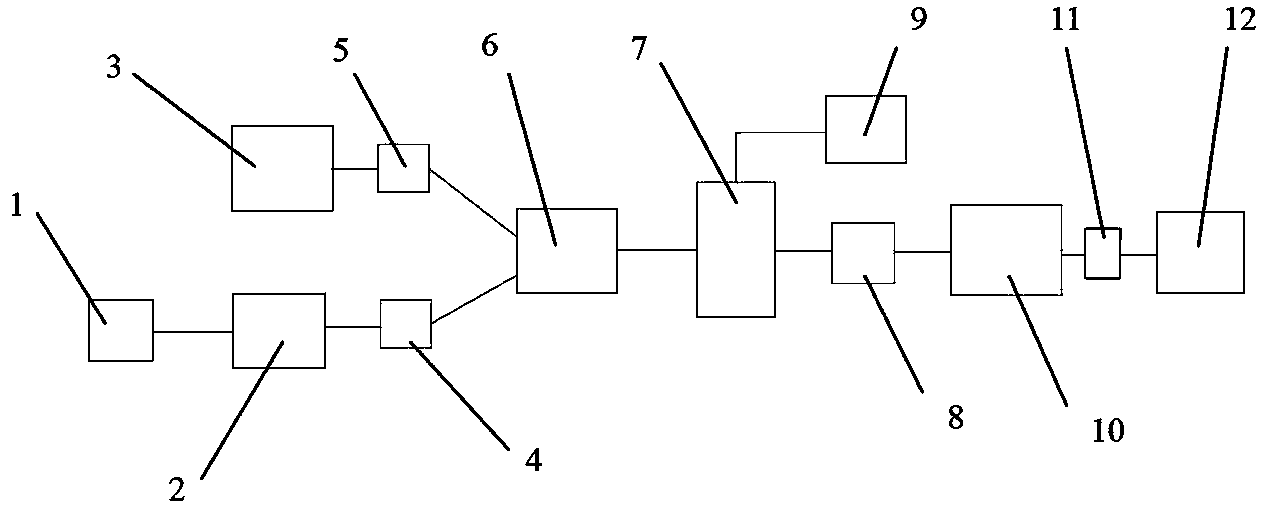

　　本實用新型的技術方案為：一種污泥處理混合干燥裝置，包括儲泥罐、介質罐、混合干燥器、振動篩和出料罐，其特征在于：所述的儲泥罐通過攪拌式污泥計量斗與混合干燥器相連，介質罐通過介質計量裝置與混合干燥器相連，混合干燥器的物料出口通過絞龍與振動篩相連，振動篩具有兩路物料出口，振動篩的一路物料出口提供需進一步干燥利用的中間細粉及介質，振動篩的另一路產品物料出口與出料中轉裝置相連，出料中轉裝置與出料罐相連，出料罐的物料出口連接至產品貯存裝置。

　　所述的出料罐的物料出口處安裝有破碎機。

　　所述的介質罐上連接有加料裝置，加料裝置用于補充適量成品物料到混合干燥器中，這些成品物料能作為載體而增強介質和污泥的混合效果。

　　所述的出料中轉裝置包括出料桶和與出料桶連接的輸送裝置。

　　本實用新型的有益效果為：結構簡單，操作方便，運行穩定性好，設備能耗低，可快速獲得含水量較低的產品，方便進行大面積的推廣應用。
