公開(公告)日2015.02.04
IPC分類號B01D9/02; C02F1/04
摘要

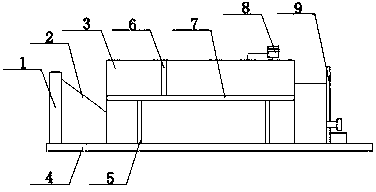

本實用新型公開了一種高鹽廢水蒸發結晶裝置，包括蒸發結晶管，蒸發結晶管一側設有結晶室，結晶室與蒸發結晶管之間固定連接，結晶室一側與一回轉窯連接，回轉窯呈矩形結構，回轉窯、結晶室及蒸發結晶管均位于一底板上，回轉窯內設有冷凝水罐，冷凝水罐豎向設置在回轉窯內，且冷凝水罐底部固定在一振動管上，振動管采用鋼結構制成，振動管與底板之間設有隔板，隔板至少為兩個，回轉窯頂部安裝有活動破圈器，活動破圈器與回轉窯之間采用可轉動連接，回轉窯外側設有加熱器。本高鹽廢水蒸發結晶裝置方便對含磷廢水進行處理，同時結晶固體中的水與鹽均能得到有效的利用，在增加高溫廢水流動性的同時，可以提高蒸發結晶器內水蒸氣的蒸發效率。
權利要求書
1.一種高鹽廢水蒸發結晶裝置，包括蒸發結晶管，其特征在于：蒸發結晶管一側設有結晶室，結晶室與蒸發結晶管之間固定連接，結晶室一側與一回轉窯連接，回轉窯呈矩形結構，回轉窯、結晶室及蒸發結晶管均位于一底板上，回轉窯內設有冷凝水罐，冷凝水罐豎向設置在回轉窯內，且冷凝水罐底部固定在一振動管上，振動管采用鋼結構制成，振動管與底板之間設有隔板，隔板至少為兩個，回轉窯頂部安裝有活動破圈器，活動破圈器與回轉窯之間采用可轉動連接，回轉窯外側設有加熱器，加熱器與回轉窯之間通過加熱連接管連接。
2.根據權利要求1所述的高鹽廢水蒸發結晶裝置，其特征在于：所述結晶室底部開有出口。
3.根據權利要求1所述的高鹽廢水蒸發結晶裝置，其特征在于：所述底板對應結晶室出口處開有通孔。
4.根據權利要求1所述的高鹽廢水蒸發結晶裝置，其特征在于：所述冷凝水罐上連接有真空泵。
5.根據權利要求1所述的高鹽廢水蒸發結晶裝置，其特征在于：所述加熱器內安裝有恒溫管。
6.根據權利要求1所述的高鹽廢水蒸發結晶裝置，其特征在于：所述活動破圈器與回轉窯之間連接有密封墊。
說明書
高鹽廢水蒸發結晶裝置
技術領域
本實用新型涉及一種蒸發結晶裝置，特別涉及一種高鹽廢水蒸發結晶裝置。
背景技術
隨著工業的高速發展，工業廢水的排放成為了環境保護中的一個重要課題，如果廢水不能及時得到有效處理，不僅會產生水資源的浪費，而且還存在排水不達標的缺點，給環境帶來了污染。濕法冶金工藝廢水成分復雜，經中和沉淀處理后仍有少量重金屬元素含量超過國家排放標準，而這一類廢水含有的硫酸鈉、氟化鈉及硫酸銅等各種重金屬鹽類太高，超過標準的排放標準后，會給環境帶來較大影響，且嚴重時能在一定程度上對生態造成大面積破壞。因此，需要對這一類廢水作出有效處理，使其能更好的進行排放，也可回收再利用，避免出現一些不良事故的發生。
發明內容
本實用新型要解決的技術問題是：克服上述問題，提供一種方便對含磷廢水進行處理，同時結晶固體中的水與鹽均能得到有效的利用的高鹽廢水蒸發結晶裝置。
為了實現上述目的，本實用新型采用的技術方案是這樣的：本實用新型的高鹽廢水蒸發結晶裝置，包括蒸發結晶管，蒸發結晶管一側設有結晶室，結晶室與蒸發結晶管之間固定連接，結晶室一側與一回轉窯連接，回轉窯呈矩形結構，回轉窯、結晶室及蒸發結晶管均位于一底板上，回轉窯內設有冷凝水罐，冷凝水罐豎向設置在回轉窯內，且冷凝水罐底部固定在一振動管上，振動管采用鋼結構制成，振動管與底板之間設有隔板，隔板至少為兩個，回轉窯頂部安裝有活動破圈器，活動破圈器與回轉窯之間采用可轉動連接，回轉窯外側設有加熱器，加熱器與回轉窯之間通過加熱連接管連接。
進一步的，作為一種具體的結構形式，本實用新型所述結晶室底部開有出口。
進一步的，作為一種具體的結構形式，本實用新型所述底板對應結晶室出口處開有通孔。
進一步的，作為一種具體的結構形式，本實用新型所述冷凝水罐上連接有真空泵。
進一步的，作為一種具體的結構形式，本實用新型所述加熱器內安裝有恒溫管。
進一步的，作為一種具體的結構形式，本實用新型所述活動破圈器與回轉窯之間連接有密封墊。
與現有技術相比，本實用新型的優點在于：本高鹽廢水蒸發結晶裝置方便對含磷廢水進行處理，同時結晶固體中的水與鹽均能得到有效的利用，在增加高溫廢水流動性的同時，可以提高蒸發結晶器內水蒸汽的蒸發效率。
