申請日2013.08.22

　　公開(公告)日2014.03.19

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種含DMF和DMAC廢水的處理系統，它包括用于收集高濃廢水的緩沖池、用于對高濃廢水預處理的預處理裝置、加藥裝置、調節池、厭氧氨化池、生物選擇池、生物脫氮裝置、污泥池、回用水裝置、工業集水井。本實用新型含DMF和DMAC廢水的處理系統，通過將緩沖池、預處理裝置、加藥裝置、調節池、厭氧氨化池、生物選擇池、生物脫氮裝置等設備以一定方式連接起來，能夠用于對廢水中含有的DMF、DMAC進行脫氮處理，有利于保護環境;而且結構簡單，適合大規模推廣使用。

　　權利要求書

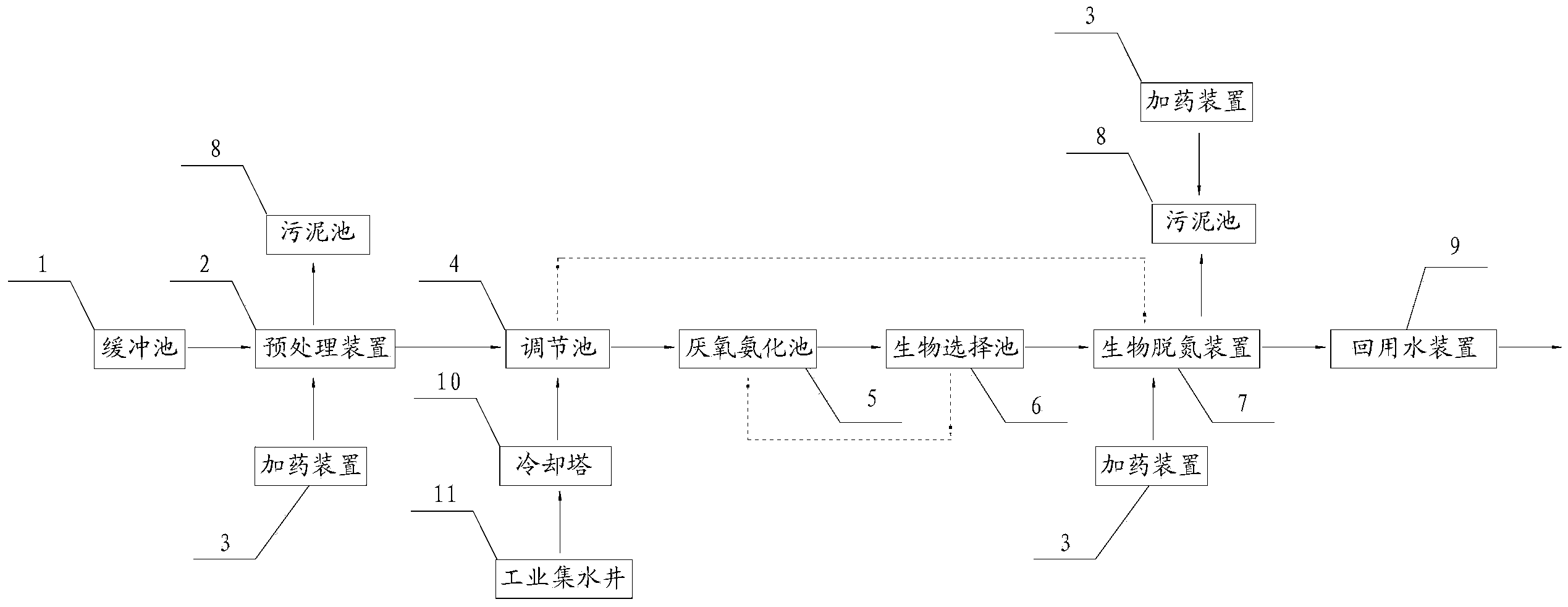

　　1. 一種含DMF和DMAC廢水的處理系統，其特征在于：它包括用于收集高濃廢水的緩沖池(1)、用于對高濃廢水預處理的預處理裝置(2)、加藥裝置(3)、調節池(4)、厭氧氨化池(5)、生物選擇池(6)、生物脫氮裝置(7)、污泥池(8)、回用水裝置(9)、工業集水井(11)，其中所述的生物脫氮裝置(7)包括循環連接的反硝化池(71)、硝化池(72)、沉淀池(75)，所述的緩沖池(1)、預處理裝置(2)、調節池(4)、厭氧氨化池(5)、生物選擇池(6)、生物脫氮裝置(7)、回用水裝置(9)依次連接，所述的加藥裝置(3)分別與預處理裝置(2)、污泥池(8)、生物脫氮裝置(7)、回用水裝置(9)相連接，所述的污泥池(8)分別與預處理裝置(2)、沉淀池(75)相連接，所述調節池(4)還分別與工業集水井(11)、反硝化池(71)相連接，所述的厭氧氨化池(5)和生物選擇池(6)相循環連接。

　　2.根據權利要求1所述的含DMF和DMAC廢水的處理系統，其特征在于：所述的回用水裝置(9)包括依次連接的中間水池(91)、無閥濾池(92)、活性炭過濾器(93)、回用水池(94)。

　　3.根據權利要求2所述的含DMF和DMAC廢水的處理系統，其特征在于：所述的加藥裝置(3)包括相互獨立的酸液容納部(31)、降解劑容納部(32)、混凝劑容納部(33)、絮凝劑容納部(34)、營養物容納部(35)、堿液容納部(36)、二氧化氯發生器(37)，其中所述的酸液容納部(31)、降解劑容納部(32)與預處理裝置(2)相連接，所述的混凝劑容納部(33)、絮凝劑容納部(34)與污泥池(8)相連接，所述的營養物容納部(35)與反硝化池(71)相連接，所述的堿液容納部(36)與硝化池(72)相連接，所述的二氧化氯發生器(37)與回用水池(94)相連接。

　　4.根據權利要求1所述的含DMF和DMAC廢水的處理系統，其特征在于：所述的調節池(4)與工業集水井(11)之間連有冷卻塔(10)。

　　5.根據權利要求1所述的含DMF和DMAC廢水的處理系統，其特征在于：所述的生物脫氮裝置(7)內還設有1~3組循環連接的反硝化池和硝化池。

　　說明書

　　一種含DMF和DMAC廢水的處理系統

　　技術領域

　　本實用新型涉及一種廢水處理系統，具體地涉及一種含DMF和DMAC廢水的處理系統。

　　背景技術

　　隨著化工行業的發展和進步，人們在化工領域的探索越來越深入。伴隨著各種新的化工材料的合成，各種高濃度的工業廢水也隨之產生。這些廢水如果未經處理直接排入江河湖海，會造成了嚴重的環境污染和生態破壞，對人類自身的健康也會構成嚴重的威脅。N,N-二甲基甲酰胺(DMF)、N,N-二甲基乙酰胺(DMAC)作為重要的化工原料以及性能優良的溶劑，主要應用于聚氨酯、化纖、醫藥、農藥、染料、電子等行業。由于DMF、DMAC的沸點很高，分別為153℃和166℃，并且與水能以任意比例混溶，因此含DMF、DMAC廢水中有機氮的去除一直是水處理行業研究的重點和難點之一。

　　對于此類廢水處理技術，目前一般采用兩步厭氧生物反應和一步好氧反應相串聯的三級處理方式。兩個等容積的厭氧處理單元串聯構成厭氧生物反應系統，好氧處理單元將污水中的有機物和氨態氮分別轉化為二氧化碳、水和硝酸態氮。但從該工藝整體來看，其脫氮效率一般，而且該工藝在占地面積和能耗上都比較高，建設規模和費用也偏高，在實際應用中有一定的局限性。

　　另外，企業排出的含DMF、DMAC廢水常常分為兩股，一股是從精餾塔等流出的高濃廢水，其中DMF、DMAC的含量很高;另一股是經過一般工藝，比如冷凝過程，流出的普通廢水，其中DMF、DMAC的含量較低。如果一開始將這兩股廢水混合后一起處理，勢必造成脫氮效果差、增加處理成本，因而很有必要對它們區別對待。

　　發明內容

　　本實用新型目的是為了克服現有技術的不足而提供一種能夠對廢水中的DMF和DMAC進行有效脫氮的處理系統。

　　為達到上述目的，本實用新型采用的技術方案是：一種含DMF和DMAC廢水的處理系統，它包括用于收集高濃廢水的緩沖池、用于對高濃廢水預處理的預處理裝置、加藥裝置、調節池、厭氧氨化池、生物選擇池、生物脫氮裝置、污泥池、回用水裝置、工業集水井，其中所述的生物脫氮裝置包括循環連接的反硝化池、硝化池、沉淀池，所述的緩沖池、預處理裝置、調節池、厭氧氨化池、生物選擇池、生物脫氮裝置、回用水裝置依次連接，所述的加藥裝置分別與預處理裝置、污泥池、生物脫氮裝置、回用水裝置相連接，所述的污泥池分別與預處理裝置、沉淀池相連接，所述調節池還分別與工業集水井、反硝化池相連接，所述的厭氧氨化池和生物選擇池相循環連接。

　　優化地，所述的回用水裝置包括依次連接的中間水池、無閥濾池、活性炭過濾器、回用水池。

　　進一步地，所述的加藥裝置包括相互獨立的酸液容納部、降解劑容納部、混凝劑容納部、絮凝劑容納部、營養物容納部、堿液容納部、二氧化氯發生器，其中所述的酸液容納部、降解劑容納部與預處理裝置相連接，所述的混凝劑容納部、絮凝劑容納部與污泥池相連接，所述的營養物容納部與反硝化池相連接，所述的堿液容納部與硝化池相連接，所述的二氧化氯發生器與回用水池相連接。

　　優化地，所述的調節池與工業集水井之間連有冷卻塔。

　　優化地，所述的生物脫氮裝置內還設有1~3組循環連接的反硝化池和硝化池。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：本實用新型含DMF和DMAC廢水的處理系統，通過將緩沖池、預處理裝置、加藥裝置、調節池、厭氧氨化池、生物選擇池、生物脫氮裝置等設備連接起來，能夠用于對廢水中含有的DMF、DMAC進行脫氮處理，有利于保護環境;而且結構簡單，適合大規模推廣使用。
