申請日2013.08.21
公開(公告)日2014.02.26
IPC分類號E03F7/10; E03F9/00
摘要
本實用新型提供了一種城市污水管道沖淤吸附裝置，包括清淤小車，所述清淤小車為上部開口、底部和四壁設有孔洞的車體，車體前部設有噴嘴，車體尾部設有泥漿擋板，所述車體內設有污泥泵。本實用新型具有結構簡單，使用方便，可有效避免泥水重新淤積，清淤效果好、清理較為干凈的優點。
權利要求書

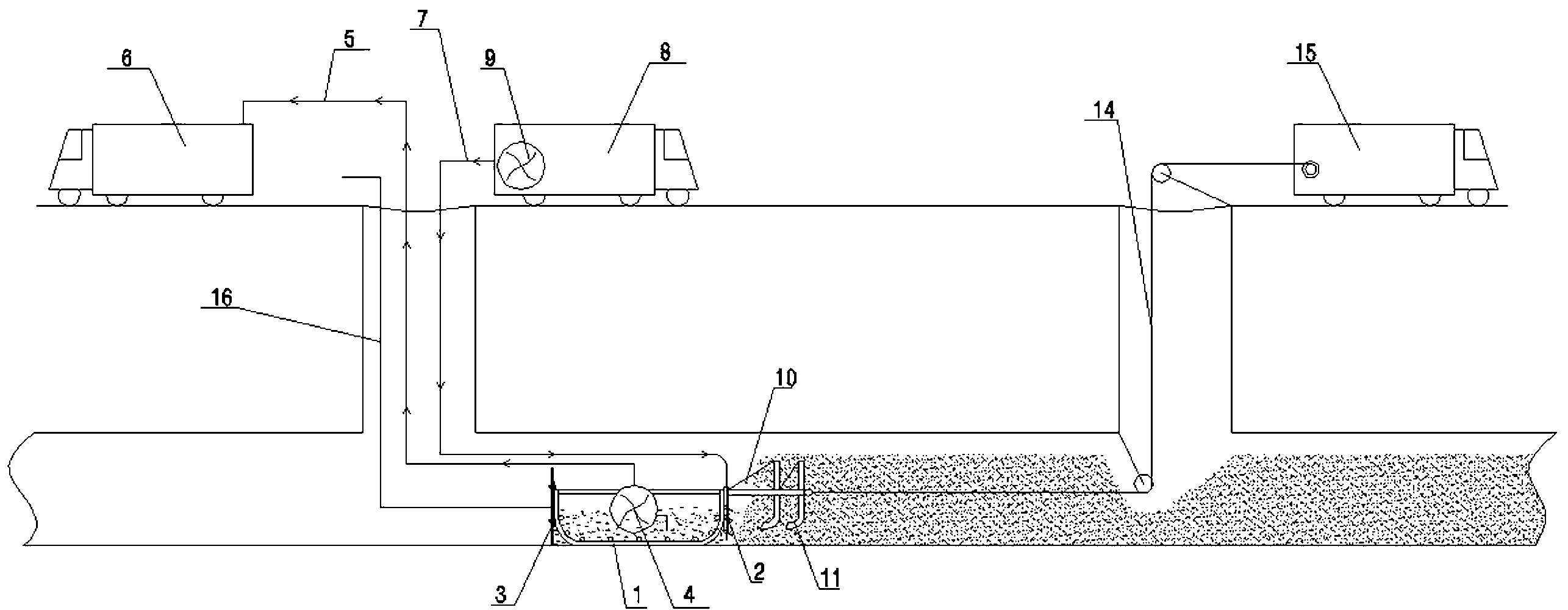

1.一種城市污水管道沖淤吸附裝置，包括清淤小車，其特征是：所述清淤小車為上部開口、底部和四壁設有孔洞的車體(1)，車體(1)前部設有噴嘴(2)，車體(1)尾部設有泥漿擋板(3)，所述車體(1)內設有污泥泵(4)。
2.根據權利要求1所述的城市污水管道沖淤吸附裝置，其特征是：所述污泥泵(4)上接有排污管(5)。
3.根據權利要求2所述的城市污水管道沖淤吸附裝置，其特征是：所述噴嘴(2)設有若干個，所述噴嘴(2)朝向車體(1)前方、且傾斜向下噴射，所述噴嘴(2)的噴射方向與水平面成50~70度角。
4.根據權利要求3所述的城市污水管道沖淤吸附裝置，其特征是：所述噴嘴(2)上接有高壓進水管(7)。
5.根據權利要求1~4其中任一權利要求所述的城市污水管道沖淤吸附裝置，其特征是：所述車體(1)前部設有犁刀支架(10)，所述犁刀支架(10)上設有犁刀(11)。
6.根據權利要求5所述的城市污水管道沖淤吸附裝置，其特征是：犁刀支架(10)為前后兩排布置，所述前后兩排犁刀支架(10)上設有若干個犁刀(11)，所述前后兩排犁刀(11)成交錯方式排列。
7.根據權利要求6所述的城市污水管道沖淤吸附裝置，其特征是：所述犁刀支架(11)上設有牽引拉環(13)，所述牽引拉環(13)上設有鋼絲繩(14)。
8.根據權利要求2所述的城市污水管道沖淤吸附裝置，其特征是： 所述排污管(5)的出口接有泥漿收集車(6)。
9.根據權利要求4所述的城市污水管道沖淤吸附裝置，其特征是： 所述高壓進水管(7)上接有水罐車(8)，所述高壓進水管(7)上設有高壓水泵(9)。
10.根據權利要求7所述的城市污水管道沖淤吸附裝置，其特征是：所述鋼絲繩(14)上接有車載卷揚機(15)。
說明書
一種城市污水管道沖淤吸附裝置
技術領域
本實用新型涉及市政建設機械設備領域，尤其涉及一種城市下水道清淤設備，具體是指一種城市污水管道沖淤吸附裝置。
背景技術
目前，隨著城市建設的不斷發展，城市道路下面的污水管道經過長時間的淤積，存在大量淤泥，時間越久，淤泥積累越多，管道通流量越來越小，甚至會堵塞。長期以往，遇到大暴雨等惡劣天氣，降水量較大，污水管道排水受限，一方面會使下水道內部含有大量細菌的污水倒灌排到路面，帶來大量致病菌，使人們健康遭到破壞，另一方面污水得不到及時排出，嚴重影響人們的正常出行。
現有技術對城市地下污水管道的清淤主要分為兩種形式，一是機器疏通，二是人工開挖，對于直徑較大的排污管道，無論是采用機械設備還是人工清淤，都較為方便，但是對于一般的城市污水排污管道而言，污水管道的直徑在1~1.5m左右，大型清淤設備無法進入，人工清淤由于污水管道內空間狹小，不便于作業。
然而，目前有的地方采用卷揚機絞盤拉動鋼絲繩，并在鋼絲繩上安裝特制刮刀，在臨近的兩個下水道的人孔井之間往返拉動，試圖將下水道中的淤泥清理干凈，但這種清淤方式一是清淤不徹底，二是效率低下，三是存在一定的危險性。
此外，還有的清淤方式是設計一種清淤裝置，在污水管道內部設置可移動的清淤小車，小車前部設有馬達，馬達轉軸上設有螺旋刀片，通過馬達帶動螺旋刀片旋轉，將下水道內沉積的淤泥像鉆井似的鉆出，清淤小車自身帶有前進動力裝置，一般為輪式或履帶式，但經過實際使用發現，這種清淤裝置使用時存在以下不足：
1、由于淤泥沉積后水分蒸發，整個管道中的淤泥結為一體，較為結實，僅僅通過旋轉刀片的作用很難將淤泥快速清除;
2、為了降低淤泥的硬度，在小車上增加噴射水管，但水管只是用于濕潤淤泥，所產生的泥水在污水管道后方又繼續形成新的淤積，清淤效果較差;
3、小車采用的馬達長期處于泥水混合的環境中，容易被腐蝕，馬達壽命短等。
4、輪式或履帶式清淤小車在污水管道中作業前進時，容易打滑，不易于清淤小車的前進;
5、如果遇到污水管道由于下沉導致的管道錯位，清淤小車會被卡住不前，清淤將中斷;
6、采用活塞吸附的方式進行泥漿外排，動作較慢，效率較低，吸附效果差，依然存在大量泥水流向已經清理干凈的管道。
總之，現有技術的雖然能夠在一定條件下完成管道的清淤，普遍存在清理效率較低，清理不干凈的缺陷。
發明內容
本實用新型要解決的技術問題是針對現有技術所存在的不足之處，提供一種結構簡單，使用方便，可有效避免泥水重新淤積，清淤效果好、清理較為干凈的城市污水管道沖淤吸附裝置。
本實用新型的技術解決方案是，提供如下一種城市污水管道沖淤吸附裝置，包括清淤小車，所述清淤小車為上部開口、底部和四壁設有孔洞的車體，車體前部設有噴嘴，車體尾部設有泥漿擋板，所述車體內設有污泥泵。
采用以上技術方案，清淤小車在城市污水管道內部作業，通過車體前部設有的噴嘴噴射出高壓水柱，高壓水柱就有強大的沖擊力，可將城市污水管道內部淤積的淤泥沖散開來，為了防止泥漿水沿管道回流，在車體尾部設置泥漿擋板，將泥漿阻擋住，車體上設有污泥泵，泥漿通過設置的車體上的孔洞進入車體，在污泥泵的作用下，將產生的泥漿通過管道輸出，最終達到疏通城市污水管道的目的，本技術方案結構簡單，便于制造，可以很好地疏通管道，并且疏通管道效率高。
作為優選，所述污泥泵上接有排污管。采用本技術方案，可將管道內的污泥及時排出，有助于快速疏通地下污水管道。
作為優選，所述噴嘴設有若干個，所述噴嘴2朝向車體前方、且傾斜向下噴射，所述噴嘴的噴射方向與水平面成50~70度角。采用本技術方案，通過設置不同噴射方向的噴嘴，可提高淤泥單位時間內的溶解量，有利于城市污水管道的快速疏通。
作為優選，所述噴嘴上接有高壓進水管。采用本技術方案，高壓進水管內的高壓水柱從噴嘴中高速射出，具有較大的沖擊力，可以很輕松地將淤泥沖刷溶解，形成泥漿。
作為優選，所述車體前部設有犁刀支架，所述犁刀支架上設有犁刀。采用本技術方案，清淤小車前進的動力來自于車載卷揚機的牽引力，在車體前部增設犁刀支架，并在犁刀支架上設置犁刀，清淤小車在牽引力作用下前進時，首先犁刀作用在淤泥上，類似于農田耕地，通過犁刀先將管道內部沉積的淤泥予以松動，更加有益于淤泥的溶解，提高了城市污水管道內部的淤泥的疏通效率。
作為優選，犁刀支架為前后兩排布置，所述前后兩排犁刀支架上設有若干個犁刀，所述前后兩排犁刀成交錯方式排列。采用本技術方案，犁刀支架上設有前后雙排犁刀，前排犁刀數目少于后排犁刀數目，并且前后兩排犁刀呈前后成交錯、相互錯位方式排列，即插空式排列，后排前排一把犁刀位于后排兩把犁刀之間的位置上，這種布置方式即遵循壓力、壓強原理，又有利于將淤泥松動，便于后續的清淤處理。
作為優選，所述犁刀支架上設有牽引拉環，所述牽引拉環上設有鋼絲繩。采用本技術方案，清淤小車通過外部牽引力進行前進，克服了現有技術中清淤小車依靠自身動力前進過程中的打滑現象，更加有利于疏通城市污水管道，疏通效率更高。
作為優選，所述排污管的出口接有泥漿收集車。排污管的出口接有泥漿收集車，避免泥漿的任意排放，可有助于城市環保，避免城市污水管道內部的病菌四處傳播，有利于人們身體健康。
作為優選，所述高壓進水管上接有水罐車，所述高壓進水管上設有高壓水泵。采用本技術方案，將水罐車中的水經過高壓水泵的作用，使其經過噴嘴噴出時具有較高的沖擊力，有利于將淤泥沖散。
作為優選，所述鋼絲繩上接有車載卷揚機。采用本技術方案，可為清淤小車的前進提供動力。
綜上所述，采用本技術方案不僅僅可以順利疏通城市污水管道，同時在清理城市污水管道內部的淤泥時，還有以下特點：清淤速度快、清淤后的管道內部較為干凈，清淤過程中管道內部的污染物、細菌、致病菌等完全與外界環境隔離，全部由專用車輛運載，有效避免了病菌的傳播，清淤小車制造簡單，使用方便，材質為鋼管或鋼筋，抗腐蝕性強，清淤小車前進動力來源于車載卷揚機，不存在打滑靜止不前的現象，工作效率高，遇到管道錯位的管道，由于清淤小車體積較小，一般的管道錯位不會影響到清淤小車的前進，提高了清淤速度，提高了疏通效率。
