公布日：2024.06.25

申請日：2024.05.06

分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/58(2023.01)N;C02F1/52(2023.01)N;C02F101/10(2006.01)N

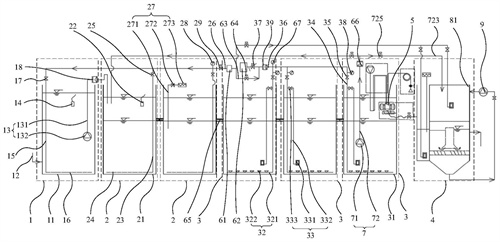

摘要

本發明提供一種鄉村污水凈化系統，涉及污水處理技術領域。所述鄉村污水凈化系統包括缺氧凈化模塊、耗氧凈化模塊、循環提升組件、撇水組件和藥物凈化模塊，所述缺氧凈化模塊與所述耗氧凈化模塊相連通，所述藥物凈化模塊設置在所述耗氧凈化模塊的下游側，所述撇水組件能夠將所述耗氧凈化模塊中的水輸送至所述藥物凈化模塊，所述耗氧凈化模塊和所述缺氧凈化模塊通過所述循環提升組件連接。本發明的鄉村污水凈化系統能夠解決現有的鄉村污水凈化系統中的活性污泥難以保持在污水凈化系統內，導致鄉村污水凈化系統難以長效維系微生物的處理效果的問題。

權利要求書

1.一種鄉村污水凈化系統，其特征在于，所述鄉村污水凈化系統包括缺氧凈化模塊、耗氧凈化模塊、循環提升組件、撇水組件和藥物凈化模塊，所述缺氧凈化模塊與所述耗氧凈化模塊相連通，所述藥物凈化模塊設置在所述耗氧凈化模塊的下游側，所述撇水組件能夠將所述耗氧凈化模塊中的水輸送至所述藥物凈化模塊，所述耗氧凈化模塊和所述缺氧凈化模塊通過所述循環提升組件連接。

2.根據權利要求1所述的鄉村污水凈化系統，其特征在于，所述鄉村污水凈化系統包括多個缺氧凈化模塊和多個耗氧凈化模塊，所述多個缺氧凈化模塊串聯，所述多個耗氧凈化模塊串聯，位于末端的所述缺氧凈化模塊與位于首端的所述耗氧凈化模塊連接，所述撇水組件將位于末端的所述耗氧凈化模塊中的水輸送至所述藥物凈化模塊，位于末端的耗氧凈化模塊通過所述循環提升組件與位于首端的所述缺氧凈化模塊連接。

3.根據權利要求1或者2所述的鄉村污水凈化系統，其特征在于，所述撇水組件包括引水機構和容納機構，所述引水機構能夠將所述耗氧凈化模塊中的水輸送至所述容納機構內，所述容納機構與所述藥物凈化模塊連通。

4.根據權利要求2所述的鄉村污水凈化系統，其特征在于，所述缺氧凈化模塊包括缺氧池和缺氧攪拌組件，所述缺氧攪拌組件的一端與攪拌氣源連接，所述缺氧攪拌組件的另一端伸入所述缺氧池內的液面下方，至少一個所述缺氧凈化模塊內有碳源補充組件，以向所述缺氧凈化模塊所包括的缺氧池內添加外碳源補充液體。

5.根據權利要求2所述的鄉村污水凈化系統，其特征在于，所述耗氧凈化模塊包括耗氧池、微孔曝氣組件和旋渦曝氣組件，所述微孔曝氣組件和所述旋渦曝氣組件均與曝氣氣源連接，所述微孔曝氣組件和所述旋渦曝氣組件延伸至所述耗氧池的液面的下方。

6.根據權利要求1所述的鄉村污水凈化系統，其特征在于，所述藥物凈化模塊包括加藥池、凈水池和加藥組件，所述撇水組件能夠將所述耗氧凈化模塊中的水輸送至所述加藥池內，所述加藥組件設置在所述加藥池的一側，以向所述加藥池內添加藥品溶液，所述加藥池與所述凈水池連通。

7.根據權利要求6所述的鄉村污水凈化系統，其特征在于，所述藥物凈化模塊還包括導向組件和分離組件，所述分離組件和所述導向組件均固定在所述凈水池的內部，所述導向組件位于所述分離組件的上方，所述導向組件與所述加藥池連通，所述分離組件能夠對經過所述分離組件的待沉淀污泥和水進行異向流疏分。

8.根據權利要求6所述的鄉村污水凈化系統，其特征在于，所述鄉村污水凈化系統還包括污泥儲存模塊和排泥組件，所述污泥儲存模塊與所述循環提升組件連接，所述凈水池的底部通過所述排泥組件與污泥儲存模塊連接。

9.根據權利要求4所述的鄉村污水凈化系統，其特征在于，所述鄉村污水凈化系統還包括進水模塊，所述進水模塊包括進水池和導流組件，所述進水池與污水源連接，所述導流組件均設置在所述進水池的內部，所述導流組件能夠將所述進水池內的水輸送至所述缺氧凈化模塊。

10.根據權利要求9所述的鄉村污水凈化系統，其特征在于，所述進水模塊還包括進水攪拌組件，所述進水攪拌組件的一端與所述攪拌氣源連接，所述進水攪拌組件的另一端伸入所述進水池的液面下方。

發明內容

有鑒于此，本申請提供一種鄉村污水凈化系統，以解決現有的鄉村污水凈化系統中的活性污泥難以保持在污水凈化系統內，導致鄉村污水凈化系統難以長效維系微生物的處理效果的問題。

本申請提供一種鄉村污水凈化系統，所述鄉村污水凈化系統包括缺氧凈化模塊、耗氧凈化模塊、循環提升組件、撇水組件和藥物凈化模塊，所述缺氧凈化模塊與所述耗氧凈化模塊相連通，所述藥物凈化模塊設置在所述耗氧凈化模塊的下游側，所述撇水組件能夠將所述耗氧凈化模塊中的水輸送至所述藥物凈化模塊，所述耗氧凈化模塊和所述缺氧凈化模塊通過所述循環提升組件連接。

優選地，所述鄉村污水凈化系統包括多個缺氧凈化模塊和多個耗氧凈化模塊，所述多個缺氧凈化模塊串聯，所述多個耗氧凈化模塊串聯，位于末端的所述缺氧凈化模塊與位于首端的所述耗氧凈化模塊連接，所述撇水組件將位于末端的所述耗氧凈化模塊中的水輸送至所述藥物凈化模塊，位于末端的耗氧凈化模塊通過所述循環提升組件與位于首端的所述缺氧凈化模塊連接。

優選地，所述撇水組件包括引水機構和容納機構，所述引水機構能夠將所述耗氧凈化模塊中的水輸送至所述容納機構內，所述容納機構與所述藥物凈化模塊連通。

優選地，所述缺氧凈化模塊包括缺氧池和缺氧攪拌組件，所述缺氧攪拌組件的一端與攪拌氣源連接，所述缺氧攪拌組件的另一端伸入所述缺氧池內的液面下方，至少一個所述缺氧凈化模塊內有碳源補充組件，以向所述缺氧凈化模塊所包括的缺氧池內添加外碳源補充液體。

優選地，所述耗氧凈化模塊包括耗氧池、微孔曝氣組件和旋渦曝氣組件，所述微孔曝氣組件和所述旋渦曝氣組件均與曝氣氣源連接，所述微孔曝氣組件和所述旋渦曝氣組件延伸至所述耗氧池的液面的下方。

優選地，所述藥物凈化模塊包括加藥池、凈水池和加藥組件，所述撇水組件能夠將所述耗氧凈化模塊中的水輸送至所述加藥池內，所述加藥組件設置在所述加藥池的一側，以向所述加藥池內添加藥品溶液，所述加藥池與所述凈水池連通。

優選地，所述藥物凈化模塊還包括導向組件和分離組件，所述分離組件和所述導向組件均固定在所述凈水池的內部，所述導向組件位于所述分離組件的上方，所述導向組件與所述加藥池連通，所述分離組件能夠對經過所述分離組件的待沉淀污泥和水進行異向流疏分。

優選地，所述鄉村污水凈化系統還包括污泥儲存模塊和排泥組件，所述污泥儲存模塊與所述循環提升組件連接，所述凈水池的底部通過所述排泥組件與污泥儲存模塊連接。

優選地，所述鄉村污水凈化系統還包括進水模塊，所述進水模塊包括進水池和導流組件，所述進水池與污水源連接，所述導流組件均設置在所述進水池的內部，所述導流組件能夠將所述進水池內的水輸送至所述缺氧凈化模塊。

優選地，所述進水模塊還包括進水攪拌組件，所述進水攪拌組件的一端與所述攪拌氣源連接，所述進水攪拌組件的另一端伸入所述進水池的液面下方。

在本申請的鄉村污水凈化系統中，缺氧凈化模塊與耗氧凈化模塊相連通，污水經缺氧凈化模塊進入耗氧凈化模塊，缺氧凈化模塊和耗氧凈化模塊中的活性污泥能夠對進入的污水進行處理。耗氧凈化模塊和缺氧凈化模塊通過循環提升組件返混，使得耗氧凈化模塊中的活性污泥和污水等組成的多相混合液能夠回流至缺氧凈化模塊中，如此往復循環。在耗氧凈化模塊和缺氧凈化模塊運行預定時間后，循環提升組件停止工作，靜置一段時間，使得活性污泥下沉，之后通過撇水組件將耗氧凈化模塊中的上層清液輸送至藥物凈化模塊中，經藥物凈化模塊處理后流出。如此，活性污泥在耗氧凈化模塊和缺氧凈化模塊之間循環，并通過撇水組件將耗氧凈化模塊中的上層清液輸送至藥物凈化模塊，如此，消除了活性污泥流失風險，提升了鄉村污水凈化系統中微生物的處理效果的長效性。

（發明人：蔣富海;喻正昕;陳寧;丁鍇）
