公布日：2023.09.15
申請日：2023.07.31
分類號：C02F11/13(2019.01)I;C02F11/122(2019.01)I
摘要
本發明屬于污泥處理技術領域，具體的說是一種污泥脫水固化處理方法及裝置，包括支撐架，所述支撐架的表面設置有盛放件，所述盛放件通過電機驅動，所述電機與支撐架表面固定連接，所述支撐架的表面固定安裝有安裝架，所述安裝架的表面開設有活動槽，所述活動槽的內壁滑動安裝有固定桿，所述固定桿的表面固定安裝有攪拌條組，所述固定桿的表面設置有定位機構；啟動電機，電機的輸出軸帶動盛放件旋轉，盛放件旋轉時帶動內部污泥運動，而攪拌條組則對盛放件內的污泥進行攪拌，攪拌條組攪動的過程中使得污泥和其內部的蘊藏的污水分離，進而能夠快速將污泥內部的污水分離出來，從而使得污水能夠快速被處理掉，提升污泥處理效率。
權利要求書

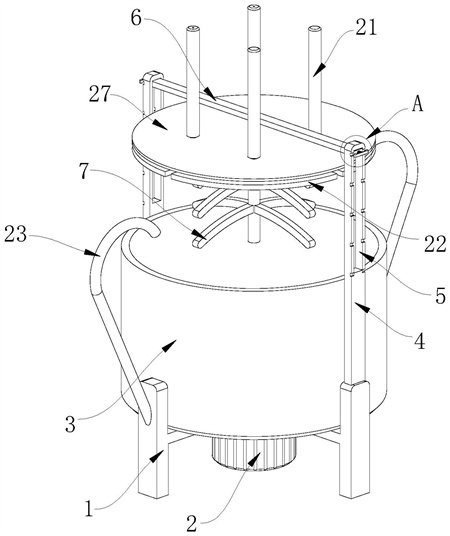

1.一種污泥脫水固化處理裝置，其特征在于：包括支撐架（1），所述支撐架（1）的表面設置有盛放件（3），所述盛放件（3）通過電機（2）驅動，所述電機（2）與支撐架（1）表面固定連接，所述支撐架（1）的表面固定安裝有安裝架（4），所述安裝架（4）的表面開設有活動槽（5），所述活動槽（5）的內壁滑動安裝有固定桿（6），所述固定桿（6）的表面固定安裝有攪拌條組（7），所述固定桿（6）的表面設置有定位機構；所述攪拌條組（7）為多個攪拌條組（7）成，且攪拌條為記憶金屬條制成，所述攪拌條的內部設置有加熱絲（8）；所述定位機構包括與固定桿（6）內壁滑動連接的拉桿（9），所述拉桿（9）遠離固定桿（6）的一端固定安裝有限位塊（10），所述安裝架（4）的表面開設有一組限位槽（11），所述限位塊（10）的表面固定安裝有彈簧（12），所述彈簧（12）的另一端與固定桿（6）的表面固定連接；所述攪拌條組（7）的表面固定安裝有擋板（27），所述擋板（27）的表面固定安裝有一組電動伸縮桿（21），所述電動伸縮桿（21）的輸出端固定安裝有擠壓板（22）；所述支撐架（1）的內壁活動安裝有一組滾珠（13），所述滾珠（13）與盛放件（3）的下表面相抵，所述支撐架（1）的內部開設有油道（14），所述油道（14）內設置有潤滑油；所述盛放件（3）的表面開設有若干出水口（15），所述出水口（15）的內壁均固定安裝有過濾板（16），所述過濾板（16）的表面固定安裝有固定條（17），所述固定條（17）的表面固定安裝有彈條（18），所述彈條（18）的另一端固定安裝有封堵塊（19），所述封堵塊（19）與出水口（15）的內壁滑動密封連接，所述封堵塊（19）的表面固定安裝有插桿（20），所述插桿（20）與過濾板（16）的過濾孔相對應。
2.根據權利要求1所述的一種污泥脫水固化處理裝置，其特征在于：所述支撐架（1）的表面固定安裝有一組熱風管（23），所述熱風管（23）的一端朝向盛放件（3）內，所述熱風管（23）的另一端與熱風機連接。
3.根據權利要求2所述的一種污泥脫水固化處理裝置，其特征在于：所述熱風管（23）的內壁均固定安裝有彈性繩（24），所述彈性繩（24）的另一端固定安裝有擴散塊（25），所述擴散塊（25）呈錐形設置所述擴散塊（25）的內部設置有氣流道（26）。
4.一種污泥脫水固化處理方法，該方法采用權利要求1-3中任意一項所述的污泥脫水固化處理裝置，其特征在于：該方法包括以下步驟：S1：將含有水的污泥置于盛放件（3）內，隨后解開定位機構對固定桿（6）的束縛，使得固定桿（6）帶動攪拌條組（7）浸入污泥內；S2：啟動電機（2），電機（2）的輸出軸帶動盛放件（3）旋轉，盛放件（3）旋轉時帶動內部污泥運動，而攪拌條組（7）則對盛放件（3）內的污泥進行攪拌；S3：攪拌條組（7）攪動的過程中使得污泥和其內部的蘊藏的污水分離，方便后續加工工序。
5.根據權利要求4所述的一種污泥脫水固化處理方法，其特征在于：該方法還包括以下步驟：S4：攪拌條組（7）在攪拌的過程中打開加熱絲（8）的開關，加熱絲（8）持續放出熱量，熱量被攪拌條組（7）逐漸吸收，記憶金屬條制成的攪拌條在吸收熱量的過程中不斷發生形變，從而改變攪拌軌跡；S5：加熱絲（8）的熱量會通過攪拌條傳遞給污泥，污泥加熱后，內部的部分水分會被蒸發。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種污泥脫水固化處理裝置，包括支撐架，所述支撐架的表面設置有盛放件，所述盛放件通過電機驅動，所述電機與支撐架表面固定連接，所述支撐架的表面固定安裝有安裝架，所述安裝架的表面開設有活動槽，所述活動槽的內壁滑動安裝有固定桿，所述固定桿的表面固定安裝有攪拌條組，所述固定桿的表面設置有定位機構；
污水處理過程中會產生污泥，而污泥內部常有含大量的水，需要對于污泥進行干化處理，而現有常采用的方式為自然干化，此方法不僅耗時過久，效率低，且污泥內部含有的污水難以蒸發，本發明將含有水的污泥置于盛放件內，隨后解開定位機構對固定桿的束縛，使得固定桿帶動攪拌條組浸入污泥內，啟動電機，電機的輸出軸帶動盛放件旋轉，盛放件旋轉時帶動內部污泥運動，而攪拌條組則對盛放件內的污泥進行攪拌，攪拌條組攪動的過程中使得污泥和其內部的蘊藏的污水分離，進而能夠快速將污泥內部的污水分離出來，從而使得污水能夠快速被處理掉，提升污泥處理效率。
優選的，所述攪拌條組為多個攪拌條組成，且攪拌條為記憶金屬條制成，所述攪拌條的內部設置有加熱絲；攪拌條組在攪拌的過程中打開加熱絲的開關，加熱絲持續放出熱量，熱量被攪拌條組逐漸吸收，記憶金屬條制成的攪拌條在吸收熱量的過程中不斷發生形變，從而改變攪拌軌跡，提升攪拌效果，提升污水和污泥的分離效果，并且加熱絲的熱量會通過攪拌條傳遞給污泥，污泥加熱后，內部的部分水分會被蒸發，加速污泥干化。
優選的，所述定位機構包括與固定桿內壁滑動連接的拉桿，所述拉桿遠離固定桿的一端固定安裝有限位塊，所述安裝架的表面開設有一組限位槽，所述限位塊的表面固定安裝有彈簧，所述彈簧的另一端與固定桿的表面固定連接；需要調整固定桿的位置時，向遠離固定桿的方向拉動限位塊，限位塊運動時拉伸彈簧并遠離限位塊，從而解開對固定桿的束縛，隨后將固定桿運動至指定位置后，松開限位塊，彈簧帶動限位塊復位，限位塊復位后進入相對應的限位槽內，從而快速實現對固定桿的固定，提升攪拌條組使用時的穩定性。
優選的，所述攪拌條組的表面固定安裝有擋板，所述擋板的表面固定安裝有一組電動伸縮桿，所述電動伸縮桿的輸出端固定安裝有擠壓板；擋板可以防止盛放件內的污泥在攪拌過程中濺射出盛放件內造成污染，對污泥攪拌時，啟動電動伸縮桿，電動伸縮桿的輸出端帶動擠壓板做下行運動，擠壓板下行時，對攪拌中的污泥進行擠壓，從而能夠進一步的將污泥中的污水擠出。
優選的，所述支撐架的內壁活動安裝有一組滾珠，所述滾珠與盛放件的下表面相抵，所述支撐架的內部開設有油道，所述油道內設置有潤滑油；盛放件轉動時會帶動浸泡在潤滑油內的滾珠轉動，滾珠能夠避免盛放件與支撐架接觸并摩擦，降低摩擦力進而降低電機負荷，延長電機使用壽命。
優選的，所述盛放件的表面開設有若干出水口，所述出水口的內壁均固定安裝有過濾板，所述過濾板的表面固定安裝有固定條，所述固定條的表面固定安裝有彈條，所述彈條的另一端固定安裝有封堵塊，所述封堵塊與出水口的內壁滑動密封連接，所述封堵塊的表面固定安裝有插桿，所述插桿與過濾板的過濾孔相對應；盛放件旋轉時的離心力帶動封堵塊遠離出水口，封堵塊運動時擠壓彈條，當封堵塊解開對出水口的封堵后，盛放架內被攪拌和擠壓出的水則會沿著出水口排出，從而提升污水固化的效率，濾板可以防止污泥沿著出水口被排出，當彈條帶動封堵塊復位時，封堵塊會帶動插桿插入濾板的濾孔內，避免濾板的濾孔被雜質堵住，導致污水無法排出。
優選的，所述支撐架的表面固定安裝有一組熱風管，所述熱風管的一端朝向盛放件內，所述熱風管的另一端與熱風機連接；對污泥進行處理的過程中啟動熱風機，熱風機所產生的熱氣沿著熱風管噴出，噴在污泥上進一步的加速污泥干結固化的效果。
優選的，所述熱風管的內壁均固定安裝有彈性繩，所述彈性繩的另一端固定安裝有擴散塊，所述擴散塊呈錐形設置所述擴散塊的內部設置有氣流道；熱風管噴氣時，氣流帶動擴散塊運動并拉伸彈性繩，錐形的擴散塊能夠使得熱風噴出的范圍提升，進一步的提升污泥加速干結的效果，并且會有部分氣流沿著氣流道流動并噴出，從而進一步的提升噴氣范圍。
一種污泥脫水固化處理方法，該方法采用上述污泥脫水固化處理裝置，該方法包括以下步驟：
S1：將含有水的污泥置于盛放件內，隨后解開定位機構對固定桿的束縛，使得固定桿帶動攪拌條組浸入污泥內；
S2：啟動電機，電機的輸出軸帶動盛放件旋轉，盛放件旋轉時帶動內部污泥運動，而攪拌條組則對盛放件內的污泥進行攪拌；
S3：攪拌條組攪動的過程中使得污泥和其內部的蘊藏的污水分離，方便后續加工工序。
一種污泥脫水固化處理方法，該方法還包括以下步驟：
S4：攪拌條組在攪拌的過程中打開加熱絲的開關，加熱絲持續放出熱量，熱量被攪拌條組逐漸吸收，記憶金屬條制成的攪拌條在吸收熱量的過程中不斷發生形變，從而改變攪拌軌跡；
S5：加熱絲的熱量會通過攪拌條傳遞給污泥，污泥加熱后，內部的部分水分會被蒸發。
本發明的有益效果如下：
1.本發明所述的一種污泥脫水固化處理方法及裝置，本發明將含有水的污泥置于盛放件內，隨后解開定位機構對固定桿的束縛，使得固定桿帶動攪拌條組浸入污泥內，啟動電機，電機的輸出軸帶動盛放件旋轉，盛放件旋轉時帶動內部污泥運動，而攪拌條組則對盛放件內的污泥進行攪拌，攪拌條組攪動的過程中使得污泥和其內部的蘊藏的污水分離，進而能夠快速將污泥內部的污水分離出來，從而使得污水能夠快速被處理掉，提升污泥處理效率。
本發明所述的一種污泥脫水固化處理方法及裝置，攪拌條組在攪拌的過程中打開加熱絲的開關，加熱絲持續放出熱量，熱量被攪拌條組逐漸吸收，記憶金屬條制成的攪拌條在吸收熱量的過程中不斷發生形變，從而改變攪拌軌跡，提升攪拌效果，提升污水和污泥的分離效果，并且加熱絲的熱量會通過攪拌條傳遞給污泥，污泥加熱后，內部的部分水分會被蒸發，加速污泥干化。
（發明人：劉長青;王琦;李建軍;石裕玖;鄒鵬;代禮軍）
