公布日：2023.09.01

申請日：2022.02.23

分類號：B01F33/82(2022.01)I;B01F29/80(2022.01)I;B01F29/86(2022.01)I;B01F31/85(2022.01)I;C02F11/14(2019.01)I

摘要

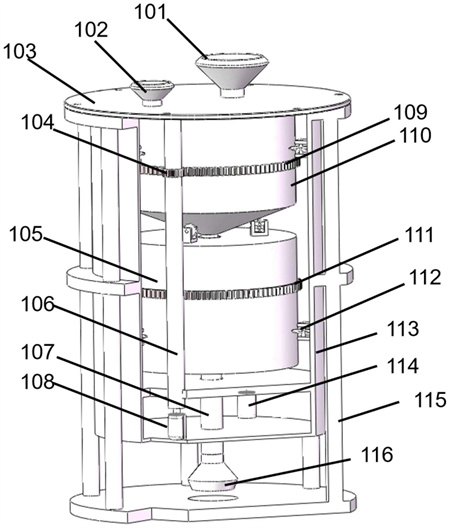

本發明公開了一種用于污泥處理的蛛網式多重超聲波攪拌器，包括污泥入口、凝絮劑入口、上端蓋、葉輪攪拌機構動力輸出軸齒輪、超聲波攪拌機構、葉輪攪拌機構動力輸出軸、出料止流閥、步進電機1、葉輪攪拌機構齒輪、葉輪攪拌機構、超聲波攪拌機構齒輪、定位輪、外筒、步進電機2、支座、漏斗形出料口；蛛網式多重超聲波攪拌器的攪拌過程分為兩部分：第一部分是通過葉輪攪拌機構對污泥和凝絮劑進行宏觀上的初步攪拌，第二部分是通過超聲波攪拌機構對污泥和凝絮劑進行微觀上的深層次攪拌。本發明能夠使得污泥和凝絮劑均勻混合，解決了凝絮劑不能均勻的分散在污泥中的每一個部分的問題。

權利要求書

1.一種用于污泥處理的蛛網式多重超聲波攪拌器，包括污泥入口、凝絮劑入口、上端蓋、葉輪攪拌機構動力輸出軸齒輪、超聲波攪拌機構、葉輪攪拌機構動力輸出軸、出料止流閥、步進電機1、葉輪攪拌機構齒輪、葉輪攪拌機構、超聲波攪拌機構齒輪、定位輪、外筒、步進電機2、支座、漏斗形出料口；其特征在于，所述的污泥入口和凝絮劑入口固定在上端蓋上方，污泥和凝絮劑通過污泥入口和凝絮劑入口進入到葉輪攪拌系統內。

2.根據權利要求1所述的一種用于污泥處理的蛛網式多重超聲波攪拌器，其特征在于，所述的葉輪攪拌機構和超聲波攪拌機構的軸向定位使用的是外筒內壁上的定位輪，葉輪攪拌機構的軸向定位是依靠軸承和支撐輪，使得葉輪攪拌機構能夠與超聲波攪拌機構能夠同時轉動并具有較高的穩定性；其中，步進電機1和步進電機2分別帶動葉輪攪拌機構和超聲波攪拌機構做相反方向的運動。

3.根據權利要求1所述的一種用于污泥處理的蛛網式多重超聲波攪拌器，其特征在于，所述的葉輪攪拌機構包括葉輪攪拌內筒、葉輪、葉輪攪拌機構出料口，所屬的葉輪固定在葉輪攪拌軸上，所述的葉輪攪拌軸通過位于葉輪攪拌內通底板中心處的軸承進行定位，葉輪攪拌機構主要作用是對污泥和凝絮劑進行初攪拌。

4.根據權利要求1所述的一種用于污泥處理的蛛網式多重超聲波攪拌器，其特征在于，所述的超聲波攪拌機構包括三個仿蛛網式振蕩器、超聲波發生器和超聲波攪拌機構出料口，所述的三個仿蛛網式振蕩器豎直分布在超聲波攪拌超聲波發生器內部，所述的超聲波攪拌機構出料口位于超聲波發生器底板圓心處，所述的超聲波攪拌機構的主要作用是對已經進行一次初攪拌的污泥和凝絮劑進行深層次的攪拌，所述的超聲波發生器提供動力，使得所述的仿蛛網式振蕩器對污泥和凝絮劑的混合物進行攪拌，所述的出料止流閥位于超聲波攪拌機構的底板圓心出，將其中的污泥和凝絮劑通過漏斗形出料口輸送出去。

發明內容

為解決上述問題，本發明提供了一種用于污泥處理的蛛網式多重超聲波攪拌器。

為了實現上述目的，本發明采取的技術方案為：

攪拌過程分為兩部分：第一部分是通過葉輪攪拌機構對污泥和凝絮劑進行宏觀上的初步攪拌，第二部分是通過超聲波攪拌機構對污泥和凝絮劑進行微觀上的深層次攪拌。

一種用于污泥處理的蛛網式多重超聲波攪拌器，包括污泥入口、凝絮劑入口、上端蓋、葉輪攪拌機構動力輸出軸齒輪、超聲波攪拌機構、葉輪攪拌機構動力輸出軸、出料止流閥、步進電機1、葉輪攪拌機構齒輪、葉輪攪拌機構、超聲波攪拌機構齒輪、定位輪、外筒、步進電機2、支座、漏斗形出料口；

所述的葉輪攪拌機構和超聲波攪拌機構的軸向定位使用的是外筒內壁上的定位輪；

葉輪攪拌機構的軸向定位是依靠軸承和支撐輪，使得葉輪攪拌機構能夠與超聲波攪拌機構能夠同時轉動并具有較高的穩定性；

其中，步進電機1和步進電機2分別帶動葉輪攪拌機構和超聲波攪拌機構做相反方向的運動。

所述的葉輪攪拌機構包括葉輪攪拌內筒、葉輪、葉輪攪拌內筒、葉輪攪拌機構出料口；所屬的葉輪固定在葉輪攪拌軸上，所述的葉輪攪拌軸通過位于葉輪攪拌內通底板中心處的軸承進行定位。

葉輪攪拌機構主要作用是對污泥和凝絮劑進行初攪拌。

所述的超聲波攪拌機構包括三個仿蛛網式振蕩器、超聲波發生器和超聲波攪拌機構出料口；所述的三個仿蛛網式振蕩器豎直分布在超聲波攪拌超聲波發生器內部，所述的超聲波攪拌機構出料口位于超聲波發生器底板圓心處。

超聲波攪拌機構的主要作用是對已經進行一次初攪拌的污泥和凝絮劑進行深層次的攪拌，通過超聲波發生器提供動力，使用仿蛛網式振蕩器對其進行震蕩一定時間；

之后開啟出料止流閥將其中的污泥和凝絮劑通過漏斗形出料口輸送出去。

本發明的有益效果：

1、設計了一個葉輪攪拌機構，將凝絮劑充分的打散在污泥內部。

2、設計了一個超聲波攪拌機構，使得凝絮劑均勻分散在污泥任意部分。

（發明人：歷福貴;高永琳）
