公布日：2023.09.29
申請日：2023.06.13
分類號：C02F9/00(2023.01)I;C02F1/32(2023.01)I;C02F1/72(2023.01)I;B01F27/90(2022.01)I;B01D29/03(2006.01)I
摘要
本發明公開了一種高效工業廢水一體化凈化系統，包括裝置主體，所述裝置主體外部底端的兩側固定連接有固定底座，所述裝置主體內部的中心處固定連接有鏤空框架，所述裝置主體外部的一側固定連接有控制面板，所述裝置主體外部的另一側貫穿設置有出水口。該高效工業廢水一體化凈化系統通過設置有聯動軸、攪拌桿、轉桿、擋板、鏤空框架、滑槽和推塊，提高裝置主體的功能性，優化內部結構特征，使用便捷的同時提升工作效率，解決的是功能較為單一，復雜結構的使用并沒有加快廢水凈化的效率，無法提高廢水凈化的精準度，大大影響裝置的工作效率，同時無法針對凈化過程中的實際情況改善結構特征，不能優化裝置中的結構問題。
權利要求書

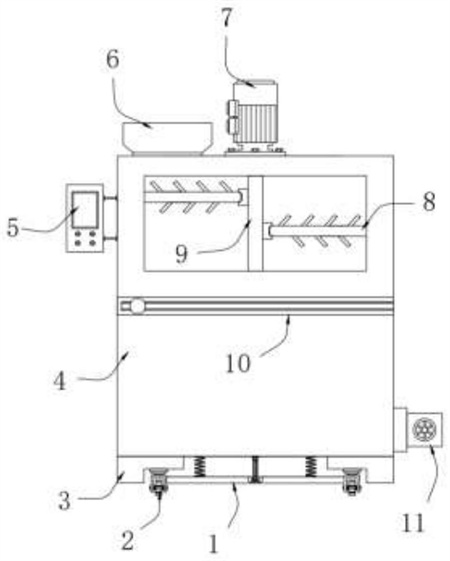

1.一種高效工業廢水一體化凈化系統，包括裝置主體(4)，其特征在于：所述裝置主體(4)外部底端的兩側固定連接有固定底座(3)，所述裝置主體(4)內部的中心處固定連接有鏤空框架(10)，所述裝置主體(4)外部的一側固定連接有控制面板(5)，所述裝置主體(4)外部的另一側貫穿設置有出水口(11)；所述裝置主體(4)的內部設置有聯動軸(9)，所述聯動軸(9)的頂端貫穿裝置主體(4)的頂部固定連接有驅動電機(7)，所述聯動軸(9)的外部固定連接有多組第一安裝座(12)，所述第一安裝座(12)的一側卡合連接有轉桿(8)，所述轉桿(8)的外部固定連接有多組攪拌桿(21)，所述鏤空框架(10)內部的兩端橫向設置有滑槽(25)，所述鏤空框架(10)的內部貫穿設置有擋板(20)，所述擋板(20)的一側與裝置主體(4)的側壁構成卡合連接，所述擋板(20)一側的前端固定連接有推塊(26)。
2.根據權利要求1所述的一種高效工業廢水一體化凈化系統，其特征在于：所述裝置主體(4)頂端的一側貫穿設置有進水口(6)，所述擋板(20)的下方設置有過濾層(13)，所述裝置主體(4)內部的兩側設置有卡接槽(14)，所述過濾層(13)的兩側與卡接槽(14)的內部構成卡合連接。
3.根據權利要求1所述的一種高效工業廢水一體化凈化系統，其特征在于：所述固定底座(3)的底端固定連接有兩組移動輪(2)，所述移動輪(2)的側壁固定連接有底板(1)，所述底板(1)的頂端固定連接有兩組緩沖彈簧(22)，所述緩沖彈簧(22)的頂端與裝置主體(4)的底端固定連接。
4.根據權利要求3所述的一種高效工業廢水一體化凈化系統，其特征在于：所述底板(1)的頂端開設有連接槽(24)，所述連接槽(24)的頂部卡合連接有阻尼器(23)。
5.根據權利要求1所述的一種高效工業廢水一體化凈化系統，其特征在于：所述裝置主體(4)內部的底端固定連接有外防護殼(19)，所述外防護殼(19)內部的底端固定連接有兩組支撐架(18)，所述支撐架(18)的側壁固定連接有第二安裝座(15)，所述支撐架(18)之間設置有紫外線消毒燈(17)。
6.根據權利要求5所述的一種高效工業廢水一體化凈化系統，其特征在于：所述紫外線消毒燈(17)的兩端固定連接有連接卡塊(16)，所述連接卡塊(16)與第二安裝座(15)之間構成卡合連接，所述外防護殼(19)的頂部開設有槽口。
發明內容
本發明的目的在于提供一種高效工業廢水一體化凈化系統，以解決上述背景技術中提出的功能較為單一，復雜結構的使用并沒有加快廢水凈化的效率，無法提高廢水凈化的精準度，大大影響裝置的工作效率，同時無法針對凈化過程中的實際情況改善結構特征，不能優化裝置中的結構問題。
為實現上述目的，本發明提供如下技術方案：一種高效工業廢水一體化凈化系統，包括裝置主體，所述裝置主體外部底端的兩側固定連接有固定底座，所述裝置主體內部的中心處固定連接有鏤空框架，所述裝置主體外部的一側固定連接有控制面板，所述裝置主體外部的另一側貫穿設置有出水口；
所述裝置主體的內部設置有聯動軸，所述聯動軸的頂端貫穿裝置主體的頂部固定連接有驅動電機，所述聯動軸的外部固定連接有多組第一安裝座，所述第一安裝座的一側卡合連接有轉桿，所述轉桿的外部固定連接有多組攪拌桿，所述鏤空框架內部的兩端橫向設置有滑槽，所述鏤空框架的內部貫穿設置有擋板，所述擋板的一側與裝置主體的側壁構成卡合連接，所述擋板一側的前端固定連接有推塊。
優選的，所述裝置主體頂端的一側貫穿設置有進水口，所述擋板的下方設置有過濾層，所述裝置主體內部的兩側設置有卡接槽，所述過濾層的兩側與卡接槽的內部構成卡合連接。
優選的，所述固定底座的底端固定連接有兩組移動輪，所述移動輪的側壁固定連接有底板，所述底板的頂端固定連接有兩組緩沖彈簧，所述緩沖彈簧的頂端與裝置主體的底端固定連接。
優選的，所述底板的頂端開設有連接槽，所述連接槽的頂部卡合連接有阻尼器。
優選的，所述裝置主體內部的底端固定連接有外防護殼，所述外防護殼內部的底端固定連接有兩組支撐架，所述支撐架的側壁固定連接有第二安裝座，所述支撐架之間設置有紫外線消毒燈。
優選的，所述紫外線消毒燈的兩端固定連接有連接卡塊，所述連接卡塊與第二安裝座之間構成卡合連接，所述外防護殼的頂部開設有槽口。
與現有技術相比，本發明的有益效果是：該高效工業廢水一體化凈化系統不僅實現了充分混合攪拌功能，實現了穩固功能，而且實現了殺菌消毒功能；
(1)通過設置有聯動軸、攪拌桿、轉桿、擋板、鏤空框架、滑槽和推塊，聯動軸轉動后帶動兩側的轉桿快速旋轉，利用轉桿和攪拌桿兩者相互配合對裝置主體內的工業廢水和化學藥劑進行充分攪拌混合，快速進行氧化作用分解，可通過擋板讓裝置主體的頂部形成一個密閉空間，根據工業廢水的凈化情況利用推塊對擋板的位置進行靈活移動，調節開口大小，利用滑槽提升擋板移動時的穩定性和平衡性，避免長期使用后發生摩擦損壞，提高裝置主體的功能性，優化內部結構特征，使用便捷的同時提升工作效率；
(2)通過設置有固定底座、移動輪、底板、緩沖彈簧、阻尼器和連接槽，利用連接槽自身的卡合結構將阻尼器安裝在底板的頂部使用，通過移動輪可將裝置主體移動至任意位置，擴大裝置主體的適用范圍，增強其實用性，利用緩沖彈簧與阻尼器相互配合為裝置主體的底端提供一定的緩沖減震作用，避免移動期間裝置主體抖動幅度過大對內部的零件造成損壞；
(3)通過設置有支撐架、紫外線消毒燈、第二安裝座、連接卡塊和外防護殼，利用連接卡塊和第二安裝座之間的卡合結構將紫外線消毒燈固定在外防護殼的內部使用，紫外線消毒燈開啟后通過外防護殼頂部的槽口向裝置主體內的廢水進行殺菌消毒，同時對裝置主體的內壁進行清潔。
（發明人：補莞蓬）
