公布日：2024.02.20
申請日：2024.01.17
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01D33/073(2006.01)I;B01D33/46(2006.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種船舶污水深度處理系統，包括處理箱體，處理箱體內部固定安裝有弧形阻隔板，處理箱體上壁固定安裝有阻隔環，所述阻隔環和弧形阻隔板固定連接，阻隔環和弧形阻隔板將箱體分為兩個空間，本發明通過將處理箱體分為兩個空間，左側用于加入藥劑進行反應，反應時通過密封機構可將開口進行密封，將反應過程產生的沉淀阻隔在左側，反應過程中通過過濾網筒可將較大的雜質阻隔在過濾網筒外側，控制過濾網筒轉動，以及轉動機構配合，可將過濾網筒外側的雜質進行刮除清理，傳送機構控制過濾網筒轉動時，還可將過濾網筒內側的生成的沉淀通過出口傳送至過濾網筒外側，便于將過濾網筒上附著的雜質沉淀進行處理。
權利要求書
1.一種船舶污水深度處理系統，包括處理箱體（1），其特征在于，所述處理箱體（1）內部固定安裝有弧形阻隔板（24），所述處理箱體（1）上壁固定安裝有阻隔環（6），所述阻隔環（6）和弧形阻隔板（24）固定連接，所述阻隔環（6）和弧形阻隔板（24）將處理箱體（1）分為兩個空間，所述阻隔環（6）下端轉動連接有過濾網筒（7），所述過濾網筒（7）位于弧形阻隔板（24）內側，所述弧形阻隔板（24）一側開設有開口（9），所述開口（9）處設置有密封機構，所述處理箱體（1）底部開設有圓形槽（11），所述密封機構下端與圓形槽（11）轉動連接，所述處理箱體（1）內轉動設置有對過濾網筒（7）外側進行清理的轉動機構，所述圓形槽（11）內轉動設置有對過濾網筒（7）內側進行清理的傳送機構，所述阻隔環（6）遠離弧形阻隔板（24）一側開設有出口（5），所述處理箱體（1）上端固定安裝有電機（2），所述電機（2）與傳送機構上端固定連接，所述傳送機構位于圓形槽（11）處設置有控制密封機構移動的連接機構，所述連接機構用于控制開口（9）的密封狀態，所述密封機構包括開設在弧形阻隔板（24）內側的弧形滑口（23），所述弧形滑口（23）位于開口（9）的一側，所述弧形滑口（23）內滑動連接有弧形密封板（10），所述圓形槽（11）內壁轉動連接有圓環（19），所述弧形密封板（10）下端與圓環（19）上端固定連接，所述傳送機構包括與電機（2）輸出端固定連接的往復組件（3），所述往復組件（3）包括絲桿（301），所述絲桿（301）下端固定安裝有螺旋送料器（302），所述往復組件（3）外側螺紋套設有網狀斜板（8），所述網狀斜板（8）與絲桿（301）和螺旋送料器（302）外側均為螺紋連接，所述處理箱體（1）上壁固定安裝有與網狀斜板（8）滑動連接的限位桿（15），所述螺旋送料器（302）下端位于圓形槽（11）內固定套設有倒錐形圓型密封板（27），所述倒錐形圓型密封板（27）下端固定連接有與圓形槽（11）底部轉動連接的內環（13），所述倒錐形圓型密封板（27）上端與過濾網筒（7）下端固定連接，所述倒錐形圓型密封板（27）外側與圓環（19）內側轉動連接，所述轉動機構包括與處理箱體（1）底部轉動連接的圓桿（22），所述圓桿（22）外側固定設置有多組伸縮刮除機構，所述圓桿（22）上端位于處理箱體（1）上方，所述圓桿（22）上端滑動設置有連接環（28），所述連接環（28）外側設置有多組插塊（29），所述處理箱體（1）上端開設有多組與插塊（29）連接的插口（30），所述伸縮刮除機構包括與圓桿（22）外側固定連接的連接殼體（25），所述連接殼體（25）外端滑動連接有刮板（31），所述刮板（31）與連接殼體（25）之間固定設置有第一彈簧（26），所述刮板（31）外端為弧形設置，所述連接機構包括開設在圓形槽（11）外側的弧形槽（16），所述弧形槽（16）內滑動連接有與圓環（19）固定連接的滑板（20），所述滑板（20）與弧形槽（16）之間設置有第二彈簧（21），所述圓環（19）內側開設有連接槽（18），所述連接槽（18）內滑動連接有弧形塊（17），所述弧形塊（17）與連接槽（18）之間固定設置有第三彈簧（12），所述內環（13）外側固定連接有推桿（14）。
2.根據權利要求1所述的一種船舶污水深度處理系統，其特征在于，所述圓桿（22）轉動時過濾網筒（7）外側與一個刮板（31）接觸。

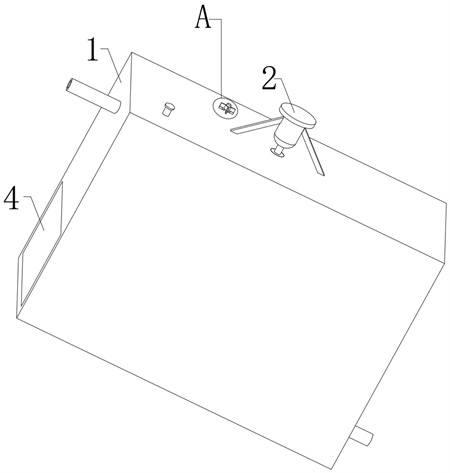

3.根據權利要求1所述的一種船舶污水深度處理系統，其特征在于，所述處理箱體（1）一側設置有密封門體（4）。
發明內容
針對現有技術的不足，本發明提供了一種船舶污水深度處理系統，解決目前現有的污水在藥劑處理后，不便于將雜質沉淀進行處理而影響后續污水再次凈化等處理的問題。
為實現上述目的，本發明提供如下技術方案：一種船舶污水深度處理系統，包括處理箱體，所述處理箱體內部固定安裝有弧形阻隔板，所述處理箱體上壁固定安裝有阻隔環，所述阻隔環和弧形阻隔板固定連接，所述阻隔環和弧形阻隔板將處理箱體分為兩個空間，所述阻隔環下端轉動連接有過濾網筒，所述過濾網筒位于弧形阻隔板內側，所述弧形阻隔板一側開設有開口，所述開口處設置有密封機構，所述處理箱體底部開設有圓形槽，所述密封機構下端與圓形槽轉動連接，所述處理箱體內轉動設置有對過濾網筒外側進行清理的轉動機構，所述圓形槽內轉動設置有對過濾網筒內側進行清理的傳送機構，所述阻隔環遠離弧形阻隔板一側開設有出口，所述處理箱體上端固定安裝有電機，所述電機與傳送機構上端固定連接，所述傳送機構位于圓形槽處設置有控制密封機構移動的連接機構，所述連接機構用于控制開口的密封狀態。
優選地，所述密封機構包括開設在弧形阻隔板內側的弧形滑口，所述弧形滑口位于開口的一側，所述弧形滑口內滑動連接有弧形密封板，所述圓形槽內壁轉動連接有圓環，所述弧形密封板下端與圓環上端固定連接。
優選地，所述傳送機構包括與電機輸出端固定連接的往復組件，所述往復組件包括絲桿，所述絲桿下端固定安裝有螺旋送料器，所述往復組件外側螺紋套設有網狀斜板，所述網狀斜板與絲桿和螺旋送料器外側均為螺紋連接，所述處理箱體上壁固定安裝有與網狀斜板滑動連接的限位桿，所述螺旋送料器下端位于圓形槽內固定套設有倒錐形圓型密封板，所述倒錐形圓型密封板下端固定連接有與圓形槽底部轉動連接的內環，所述倒錐形圓型密封板上端與過濾網筒下端固定連接，所述倒錐形圓型密封板外側與圓環內側轉動連接。
優選地，所述轉動機構包括與處理箱體底部轉動連接的圓桿，所述圓桿外側固定設置有多組伸縮刮除機構，所述圓桿上端位于處理箱體上方，所述圓桿上端滑動設置有連接環，所述連接環外側設置有多組插塊，所述處理箱體上端開設有多組與插塊連接的插口。
優選地，所述伸縮刮除機構包括與圓桿外側固定連接的連接殼體，所述連接殼體外端滑動連接有刮板，所述刮板與連接殼體之間固定設置有第一彈簧，所述刮板外端為弧形設置。
優選地，所述圓桿轉動時過濾網筒外側與一個刮板接觸。
優選地，所述連接機構包括開設在圓形槽外側的弧形槽，所述弧形槽內滑動連接有與圓環固定連接的滑板，所述滑板與弧形槽之間設置有第二彈簧，所述圓環內側開設有連接槽，所述連接槽內滑動連接有弧形塊，所述弧形塊與連接槽之間固定設置有第三彈簧，所述內環外側固定連接有推桿。
優選地，所述處理箱體一側設置有密封門體。
與現有技術對比，本發明具備以下有益效果：
1、本發明通過在處理箱體內設置阻隔環和弧形阻隔板，將處理箱體分為兩個空間，左側用于加入藥劑進行反應處理，反應時通過密封機構可將弧形阻隔板的開口進行密封，將反應過程產生的沉淀阻隔在左側，反應過程中通過過濾網筒可將較大的雜質阻隔在過濾網筒外側，控制過濾網筒轉動，以及轉動機構配合，可將過濾網筒外側的雜質進行刮除清理，防止堵塞，傳送機構控制過濾網筒轉動時，還可將過濾網筒內側的生成的沉淀通過出口傳送至過濾網筒外側，便于將過濾網筒上附著的雜質沉淀進行處理，不會影響后續工作。
2、本發明通過在電機輸出端的往復組件外側螺紋套設網狀斜板，啟動電機轉動時，可通過網狀斜板將生成的沉淀通過出口傳送至過濾網筒一側，對過濾網筒內側依附的沉淀雜質除去，通過網狀斜板移動還可加速污水與藥劑混合，往復組件轉動時還會帶動過濾網筒處于轉動的狀態，避免其外側附著雜質影響污水進入過濾網筒內側。
3、本發明在圓桿外側的連接殼體內滑動連接刮板，刮板與連接殼體之間固定設置有第一彈簧，通過刮板與轉動的過濾網筒外側接觸，可將過濾網筒外側附著的雜質刮下，且在轉動圓桿更換刮板時，會推動刮板在連接殼體內滑動，可將刮板外側的雜質除去。
（發明人：王楠;高清軍;徐鑫;姬洪亮;楊秀妍;楊細根）
