公布日：2023.09.08
申請日：2023.05.06
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/66(2023.01)N;C02F1/62(2023.01)N;C02F101/20(2006.01)N
摘要
本發明涉及污水處理技術領域。具體為一種重金屬廢水處理系統，包括箱體，S形水流通道，所述S形水流通道設置在所述箱體內，由兩個擋板上下分布形成；原水處理裝置，所述原水處理裝置用于將污染水進行預處理，所述原水處理裝置設置在所述S形水流通道的左側，所述原水處理裝置包括轉筒機構，所述轉筒機構用于將流進的水流進行勻分。本發明聯動機構的使用，聯動機構跟隨環形齒圈轉動的過程中，章魚齒輪可帶動轉動擋板實現翻轉，這樣能夠實現對隔離的雜質進行定時清理，而且通過聯動條，接液框會晃動，這樣提高了調節液融合的速度，能夠快速的控制酸堿度，而且快速地與調節液進行混合，這樣提高了重金屬污水處理的效率。
權利要求書
1.一種重金屬廢水處理系統，包括箱體(1)，其特征在于：S形水流通道，所述S形水流通道設置在所述箱體(1)內，由兩個擋板(104)上下分布形成；原水處理裝置，所述原水處理裝置用于將污染水進行預處理，所述原水處理裝置設置在所述S形水流通道的左側，所述原水處理裝置包括轉筒機構(2)，所述轉筒機構(2)用于將流進的水流進行勻分，所述轉筒機構(2)的上方設置有差速分離網機構，所述差速分離網機構用于對污水中的大直徑物質進行隔離；污泥收集裝置(3)，所述污泥收集裝置(3)設置在所述轉筒機構(2)的內腔，用于對轉筒機構(2)篩分的原水進行過濾，所述污泥收集裝置(3)包括固定部分(31)，所述固定部分(31)固定連接在所述箱體(1)上，所述固定部分(31)上設置有滑動部分(32)，所述滑動部分(32)內設置有淤泥泵(33)；振蕩調節池(5)，所述振蕩調節池(5)與所述原水處理裝置連接，所述振蕩調節池(5)用于對污水進行堿性處理；分離機構(9)，所述分離機構(9)固定連接在所述轉筒機構(2)的一側，所述分離機構(9)用于使差速分離網機構轉動移動角度后實現分離；聯動機構(4)，所述聯動機構(4)數量為兩個，兩個所述聯動機構(4)對應設置在所述轉筒機構(2)的前后兩側，所述聯動機構(4)的底端與所述振蕩調節池(5)的一側連接，當所述轉筒機構(2)轉動時，聯動機構(4)使分離機構(9)轉動的同時使得振蕩調節池(5)晃動。

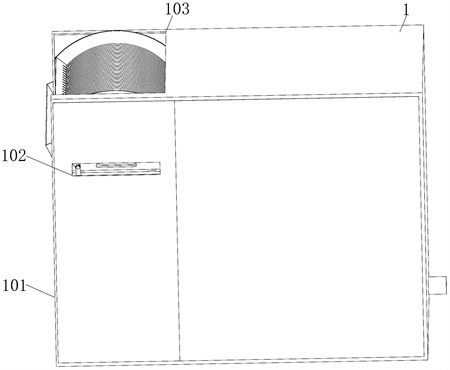

2.根據權利要求1所述的一種重金屬廢水處理系統，其特征在于：所述箱體(1)包括流程箱(101)，所述流程箱(101)的頂部左側設置原水接入口(103)，所述流程箱(101)正面的左側設置有通槽(102)，擋板(104)設置在所述流程箱(101)內，兩個所述擋板(104)之間設置有斜板過濾膜板，右側所述擋板(104)的右側設置有反滲膜(12)。
3.根據權利要求1所述的一種重金屬廢水處理系統，其特征在于：所述轉筒機構(2)由外側設置的驅動電機(12)驅動轉動，所述轉筒機構(2)包括固定桶體部分(21)和旋轉部分，所述旋轉部分在所述固定桶體部分(21)轉動，其中：所述固定桶部分(21)包括敞口圓柱桶，所述敞口圓柱桶內套設有弧形濾板(28)，所述敞口圓柱桶頂部開口的位置固定連接有縱向擋板(24)，所述縱向擋板(24)的前后兩側均設置有弧形側板(23)，所述固定桶部分(21)的底部開設有下水板(22)；所述旋轉部分包括中層濾網(27)，所述中層濾網(27)的前后兩側均固定連接有轉動環(25)，所述轉動環(25)的外側固定連接有環形齒圈(26)，所述環形齒圈(26)的四周均嚙合有支撐齒輪(29)，所述支撐齒輪(29)設置在所述箱體(1)內壁的一側，對應所述縱向擋板(24)的位置設置有分離機構(9)。
4.根據權利要求3所述的一種重金屬廢水處理系統，其特征在于：所述分離機構(9)包括固定條板(93)，所述固定條板(93)的頂部轉動設置有轉動擋板(91)，所述轉動擋板(91)上設置有膠囊槽(92)。
5.根據權利要求書4所述的一種重金屬廢水處理系統，其特征在于：所述差速分離網機構包括固定弧形網機構(7)和活動弧形網機構(6)，固定弧形網機構(7)的左側與所述轉動擋板(91)的右側固定連接，所述活動弧形網機構(6)的左端貫穿多個所述膠囊槽(92)，所述固定弧形網機構(7)和活動弧形網機構(6)交錯設置，所述固定弧形網機構(7)的右端位于所述活動弧形網機構(6)的右側，其中：所述固定弧形網機構(7)包括多個所述弧形條一(71)，所述弧形條一(71)的左側固定連接在所述轉動擋板(91)的右側，多個所述弧形條一(71)的右側通過梳桿一(72)固定連接；所述活動弧形網機構(6)包括多個弧形條二(61)，多個弧形條二(61)的左側貫穿所述膠囊槽(92)，多個所述弧形條二(61)的左側通過縱向桿(62)固定連接，多個所述弧形條二(61)的右側設置與所述梳桿(72)平行的連接條(63)，多個所述連接條(63)的右側設置有梳桿二(64)，多個所述弧形條一(71)與多個所述弧形條二(61)交替設置，所述梳桿一(72)的一側與多個所述連接條(63)接觸。
6.根據權利要求5所述的一種重金屬廢水處理系統，其特征在于：所述聯動機構(4)包括弧形齒條(41)，所述弧形齒條(41)上設置有弧形槽(42)，所述弧形槽(42)內設置有限位桿(43)，所述限位桿(43)的一側固定連接在所述弧形側板(23)，左上側支撐齒輪(29)上設置有章魚齒輪(44)，所述弧形齒條(41)的底端鉸接有聯動條(412)，所述聯動條(412)的底端鉸接在所述振蕩調節池(5)的一側，所述弧形齒條(41)的內側鉸接有推動條(410)，所述推動條(410)的另一端鉸接有第一偏移桿(48)和第二偏移桿(49)，所述第二偏移桿(49)的底端貫穿設置有固定桿(411)，所述固定桿(411)的一端固定連接在箱體(1)內壁的一側，所述轉動擋板(91)的外側鉸接有拉條(45)，所述拉條(45)的中部與所述第一偏移桿(48)的頂端鉸接，所述拉條(45)上設置有滑動槽(46)，所述滑動槽(46)內設置有滑動桿(47)，所述滑動桿(47)的一側固定連接在所述箱體(1)的一側。
7.根據權利要求6所述的一種重金屬廢水處理系統，其特征在于：所述振蕩調節池(5)包括接液框(51)，所述接液框(51)內設置有膜結構(52)，所述接液框(51)上設置有固定條(55)，兩個所述固定條(55)的外端鉸接有彈性伸縮桿(54)，所述彈性伸縮桿(54)的一側固定連接在所述擋板(104)的一側。
8.根據權利要求7所述的一種重金屬廢水處理系統，其特征在于：還包括彈性復位機構(11)，所述彈性復位機構(11)包括轉動套(111)，所述轉動套(111)固定連接在所述固定桶部分(21)的表面，所述轉動套(111)內設置有轉桿(112)，所述轉桿(112)上彈性套設有轉動塊(113)，所述轉動塊(113)的頂部設置有連接板(114)，所述連接板(114)的一側固定連接在所述轉動擋板(91)的外側，所述轉動塊(113)的頂部一側固定連接有滑套(118)，所述滑套(118)內彈性連接有伸出板(120)，所述伸出板(120)的前后兩側固定連接有滑軸(117)，所述滑軸(117)的外端貫穿所述滑套(118)上設置的活動口，所述滑軸(117)的外端鉸接有拉動桿(116)，所述拉動桿(116)上活動設置有限位條(115)，所述限位條(115)的底端鉸接在所述轉動套(111)內壁的一側。
9.根據權利要求8所述的一種重金屬廢水處理系統，其特征在于：所述伸出板(120)的外端固定連接有固定柱(121)，所述固定柱(121)的一側通過活動條(122)鉸接有套環(123)，所述套環(123)套設在所述縱向桿(62)上。
發明內容
為解決上述技術問題，本發明提出一種重金屬廢水處理系統。
本發明的技術方案是這樣實現的：一種重金屬廢水處理系統，包括箱體，S形水流通道，所述S形水流通道設置在所述箱體內，由兩個擋板上下分布形成；原水處理裝置，所述原水處理裝置用于將污染水進行預處理，所述原水處理裝置設置在所述S形水流通道的左側，所述原水處理裝置包括轉筒機構，所述轉筒機構用于將流進的水流進行勻分，所述轉筒機構的上方設置有差速分離網機構，所述差速分離網機構用于對污水中的大直徑物質進行隔離；
污泥收集裝置，所述污泥收集裝置設置在所述轉筒機構的內腔，用于對轉筒機構篩分的原水進行過濾，所述污泥收集裝置包括固定部分，所述固定部分固定連接在所述箱體上，所述固定部分上設置有滑動部分，所述滑動部分內設置有淤泥泵；
振蕩調節池，所述振蕩調節池與所述原水處理裝置連接，所述振蕩調節池用于對污水進行堿性處理；
分離機構，所述分離機構固定連接在所述轉筒機構的一側，所述分離機構用于使差速分離網機構轉動移動角度后實現分離；
聯動機構，所述聯動機構數量為兩個，兩個所述聯動機構對應設置在所述轉筒機構的前后兩側，所述聯動機構的底端與所述振蕩調節池的一側連接，當所述轉筒機構轉動時，聯動機構使分離機構轉動的同時使得振蕩調節池晃動。
進一步地，所述箱體包括流程箱，所述流程箱的頂部左側設置原水接入口，所述流程箱正面的左側設置有通槽，擋板設置在所述流程箱內，兩個所述擋板之間設置有斜板過濾膜板，右側所述擋板的右側設置有反滲膜。
進一步地，所述轉筒機構由外側設置的驅動電機驅動轉動，所述轉筒機構包括固定桶體部分和旋轉部分，所述旋轉部分在所述固定桶體部分轉動，其中：
所述固定桶部分包括敞口圓柱桶，所述敞口圓柱桶內套設有弧形濾板，所述敞口圓柱桶頂部開口的位置固定連接有縱向擋板，所述縱向擋板的前后兩側均設置有弧形側板，所述固定桶部分的底部開設有下水板；
所述旋轉部分包括中層濾網，所述中層濾網的前后兩側均固定連接有轉動環，所述轉動環的外側固定連接有環形齒圈，所述環形齒圈的四周均嚙合有支撐齒輪，所述支撐齒輪設置在所述箱體內壁的一側，對應所述縱向擋板的位置設置有分離機構。
進一步地，所述分離機構包括固定條板，所述固定條板的頂部轉動設置有轉動擋板，所述轉動擋板上設置有膠囊槽。
進一步地，所述差速分離網機構包括固定弧形網機構和活動弧形網機構，固定弧形網機構的左側與所述轉動擋板的右側固定連接，所述活動弧形網機構的左端貫穿多個所述膠囊槽，所述固定弧形網機構和活動弧形網機構交錯設置，所述固定弧形網機構的右端位于所述活動弧形網機構的右側，其中：
所述固定弧形網機構包括多個所述弧形條一，所述弧形條一的左側固定連接在所述轉動擋板的右側，多個所述弧形條一的右側通過梳桿一固定連接；
所述活動弧形網機構包括多個弧形條二，多個弧形條二的左側貫穿所述膠囊槽，多個所述弧形條二的左側通過縱向桿固定連接，多個所述弧形條二的右側設置與所述梳桿平行的連接條，多個所述連接條的右側設置有梳桿二，多個所述弧形條一與多個所述弧形條二交替設置，所述梳桿一的一側與多個所述連接條接觸。
進一步地，所述聯動機構包括弧形齒條，所述弧形齒條上設置有弧形槽，所述弧形槽內設置有限位桿，所述限位桿的一側固定連接在所述弧形側板，左上側支撐齒輪上設置有章魚齒輪，所述弧形齒條的底端鉸接有聯動條，所述聯動條的底端鉸接在所述振蕩調節池的一側，所述弧形齒條的內側鉸接有推動條，所述推動條的另一端鉸接有第一偏移桿和第二偏移桿，所述第二偏移桿的底端貫穿設置有固定桿，所述固定桿的一端固定連接在箱體內壁的一側，所述轉動擋板的外側鉸接有拉條，所述拉條的中部與所述第一偏移桿的頂端鉸接，所述拉條上設置有滑動槽，所述滑動槽內設置有滑動桿，所述滑動桿的一側固定連接在所述箱體的一側。
進一步地，所述振蕩調節池包括接液框，所述接液框內設置有膜結構，所述接液框上設置有固定條，兩個所述固定條的外端鉸接有彈性伸縮桿，所述彈性伸縮桿的一側固定連接在所述擋板的一側。
進一步地，還包括彈性復位機構，所述彈性復位機構包括轉動套，所述轉動套固定連接在所述固定桶部分的表面，所述轉動套內設置有轉桿，所述轉桿上彈性套設有轉動塊，所述轉動塊的頂部設置有連接板，所述連接板的一側固定連接在所述轉動擋板的外側，所述轉動塊的頂部一側固定連接有滑套，所述滑套內彈性連接有伸出板，所述伸出板的前后兩側固定連接有滑軸，所述滑軸的外端貫穿所述滑套上設置的活動口，所述滑軸的外端鉸接有拉動桿，所述拉動桿上活動設置有限位條，所述限位條的底端鉸接在所述轉動塊內壁的一側。
進一步地，所述伸出板的外端固定連接有固定柱，所述固定柱的一側通過活動條鉸接有套環，所述套環套設在所述縱向桿上。
本發明具有如下有益效果：
1、本發明聯動機構的使用，聯動機構跟隨環形齒圈轉動的過程中，章魚齒輪可帶動轉動擋板實現翻轉，這樣能夠實現對隔離的雜質進行定時清理，而且通過聯動條，接液框會晃動，這樣提高了調節液融合的速度，能夠快速的控制酸堿度，而且快速地與調節液進行混合，這樣提高了重金屬污水處理的效率。
2、本發明固定弧形網機構和活動弧形網機構的設置，固定弧形網機構固定在轉動擋板的內側，當轉動擋板轉動時，固定弧形網機構能夠跟隨轉動擋板轉動至傾斜狀態，進而固定弧形網機構在轉動時，由于固定弧形網機構和活動弧形網機構交錯設置，能將活動弧形網機構隨著抬起，這樣能夠對固定弧形網機構和活動弧形網機構表面集中雜質進行外排，固定弧形網機構和活動弧形網機構交錯設置不僅可以對雜質進行清理，而且還能夠轉動使得表面堆積的雜質能夠快速的外排。
3、本發明弧形條二與弧形條一在轉動擋板同步轉動至臨界位置上時，受到拉動桿的拉動下，形成加速以及使得弧形條二轉動中心向外后并且轉動中心向下移動后，弧形條二轉動點不固定，進而弧形條二與弧形條一在翻轉至傾斜狀態，能夠使得弧形條二向外繼續翻轉并向下移動，這樣附著在弧形條二與弧形條一表面的雜質能夠在外排過程中，使得粘連的雜質在弧形條二與弧形條一之間存在間距的過程中，實現徹底剝離的效果，這樣能夠提高清污的效果，以及自動實現雜質外排。
4、本發明彈性復位機構不僅起到對轉動擋板支撐的作用，還能夠在轉動擋板翻轉后，快速的實現復位的目的，另外滑套內彈性連接的伸出板在拉動桿限位下，在轉動中回收，進而能夠實現差速調節，使得弧形條二與弧形條一在傾斜狀態，逐漸分開，在提高清理雜質的效率時，還能夠將弧形條二與弧形條一上粘粘的雜質進行快速的剝離，提高處理的效果。
（發明人：曹晨雷;郭石壁;郭紅菓;徐超）
