公布日：2023.07.18

申請日：2023.03.31

分類號：C02F5/02(2023.01)I;C02F1/52(2023.01)I;C02F101/10(2006.01)N

摘要

本發明公開了一種一體化鈣鎂分質資源化水處理系統及方法，碳酸鈉加藥系統的出口與反應器的碳酸鈉加藥口相連通，反應器的氫氧化鈉加藥口與氫氧化鈉加藥系統的出口相連通，反應器的晶種排放口與晶種回收系統相連通，反應器底部的排泥口與氫氧化鎂資源化利用系統相連通，污泥脫水系統的出水口與反應器的進水口相連通，反應器的出水口與出水下游系統相連通，助凝劑加藥系統的出口與反應器的助凝劑加藥口相連通，晶種投加系統的出口與反應器的晶種投加口相連通，混凝劑加藥系統的出口與反應器的混凝劑加藥口相連通，該系統及方法能夠?qū)崿F(xiàn)鈣鎂離子的分步去除，以及碳酸鈣及氫氧化鎂資的源化。

權利要求書

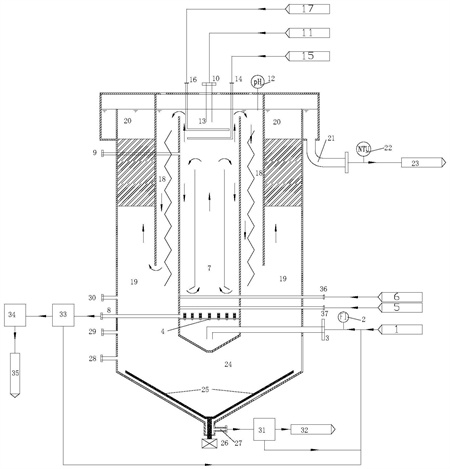

1.一種一體化鈣鎂分質資源化水處理系統，其特征在于，包括碳酸鈉加藥系統(6)、反應器、氫氧化鈉加藥系統(5)、給水動力系統(1)、晶種回收系統、污泥脫水系統(31)、氫氧化鎂資源化利用系統(32)、出水下游系統(23)、助凝劑加藥系統(17)、晶種投加系統(11)及混凝劑加藥系統(15)；碳酸鈉加藥系統(6)的出口與反應器的碳酸鈉加藥口(36)相連通，反應器的氫氧化鈉加藥口(37)與氫氧化鈉加藥系統(5)的出口相連通，給水動力系統(1)的出口與反應器的進水口(3)相連通，反應器的晶種排放口(8)與晶種回收系統相連通，反應器底部的排泥口(27)經污泥脫水系統(31)與氫氧化鎂資源化利用系統(32)相連通，污泥脫水系統(31)的出水口與反應器的進水口(3)相連通，反應器的出水口與出水下游系統(23)相連通，助凝劑加藥系統(17)的出口與反應器的助凝劑加藥口(16)相連通，晶種投加系統(11)的出口與反應器的晶種投加口(10)相連通，混凝劑加藥系統(15)的出口與反應器的混凝劑加藥口(14)相連通。

2.根據權利要求1所述的一體化鈣鎂分質資源化水處理系統，其特征在于，所述晶種回收系統包括晶種瀝水系統(33)、晶種烘干系統(34)及碳酸鈣資源化利用系統(35)；反應器的晶種排放口(8)與晶種瀝水系統(33)的入口相連通，晶種瀝水系統(33)的晶種出口經晶種烘干系統(34)的入口相連通，晶種烘干系統(34)的出口與碳酸鈣資源化利用系統(35)相連通，晶種瀝水系統(33)的出水口與反應器的進水口(3)相連通。

3.根據權利要求1所述的一體化鈣鎂分質資源化水處理系統，其特征在于，反應器的出水口經排水管(21)及濁度監控系統(22)與出水下游系統(23)相連通。

4.根據權利要求1所述的一體化鈣鎂分質資源化水處理系統，其特征在于，所述反應器內部分為污泥濃縮區(24)以及位于污泥濃縮區(24)上側的清水區(20)、澄清區(19)、絮凝反應區(18)、流化結晶反應區(7)及緩沖區(13)，其中，所述流化結晶反應區(7)為雙筒體結構，緩沖區(13)與流化結晶反應區(7)的頂部入口相連通，流化結晶反應區(7)的頂部出口與絮凝反應區(18)的頂部入口相連通，絮凝反應區(18)的底部出口與澄清區(19)的入口相連通，澄清區(19)的底部與污泥濃縮區(24)相連通，澄清區(19)的頂部與清水區(20)相連通，出水下游系統(23)與所述清水區(20)的出水口相連通；晶種排放口(8)、進水口(3)、氫氧化鈉加藥口(37)及碳酸鈉加藥口(36)與流化結晶反應區(7)的底部側面相連通。

5.根據權利要求4所述的一體化鈣鎂分質資源化水處理系統，其特征在于，流化結晶反應區(7)的底部設置有反應器布水裝置(4)。

6.根據權利要求5所述的一體化鈣鎂分質資源化水處理系統，其特征在于，氫氧化鈉加藥口(37)、碳酸鈉加藥口(36)、晶種排放口(8)、反應器布水裝置(4)及進水口(3)自上到下依次分布。

7.根據權利要求4所述的一體化鈣鎂分質資源化水處理系統，其特征在于，澄清區(19)的側面自上到下依次設置有高位泥位取樣口(30)、中位泥位取樣口(29)及低位泥位取樣口(28)。

8.根據權利要求4所述的一體化鈣鎂分質資源化水處理系統，其特征在于，污泥濃縮區(24)的內壁上設置有刮泥機(25)，其中，所述刮泥機(25)的驅動軸與刮泥機電機(26)的輸出軸相連接。

9.根據權利要求4所述的一體化鈣鎂分質資源化水處理系統，其特征在于，還包括pH監控系統(12)及晶種觀察取樣口(9)，pH監控系統(12)插入于所述絮凝反應區(18)的頂部內，晶種觀察取樣口(9)與流化結晶反應區(7)頂部的側面相連通。

10.一種一體化鈣鎂分質資源化水處理方法，其特征在于，基于權利要求4所述的一體化鈣鎂分質資源化水處理系統，包括以下步驟：原水通過進水口(3)加入反應器，在反應器中，原水先進入流化結晶反應區(7)，與加入的氫氧化鈉及碳酸鈉在晶種表面生成碳酸鈣，成熟的晶種由晶種排放口(8)排出，其中，由晶種投加系統(11)通過晶種投加口(10)向反應器中加入晶種；流化結晶反應區(7)中上升的水流進入緩沖區(13)中，氫氧化鎂與凝聚劑及助凝劑接觸混合后進入絮凝反應區(18)中，絮體長大后進入澄清區(19)中進行固液分離，其中，水流進入清水區(20)中，然后經出水口排出，形成的氫氧化鎂絮體污泥進入污泥濃縮區(24)中，再經排泥口(27)排出進入污泥脫水系統(31)中，脫水后的固體進入氫氧化鎂資源化利用系統(32)中。

發明內容

本發明的目的在于克服上述現有技術的缺點，提供了一種一體化鈣鎂分質資源化水處理系統及方法，該系統及方法能夠?qū)崿F(xiàn)鈣鎂離子的分步去除，以及碳酸鈣及氫氧化鎂資的源化。

為達到上述目的，本發明所述的一體化鈣鎂分質資源化水處理系統包括碳酸鈉加藥系統、反應器、氫氧化鈉加藥系統、給水動力系統、晶種回收系統、污泥脫水系統、氫氧化鎂資源化利用系統、出水下游系統、助凝劑加藥系統、晶種投加系統及混凝劑加藥系統；

碳酸鈉加藥系統的出口與反應器的碳酸鈉加藥口相連通，反應器的氫氧化鈉加藥口與氫氧化鈉加藥系統的出口相連通，給水動力系統的出口與反應器的進水口相連通，反應器的晶種排放口與晶種回收系統相連通，反應器底部的排泥口與污泥脫水系統的入口相連通，污泥脫水系統的污泥出口與氫氧化鎂資源化利用系統相連通，污泥脫水系統的出水口與反應器的進水口相連通，反應器的出水口與出水下游系統相連通，助凝劑加藥系統的出口與反應器的助凝劑加藥口相連通，晶種投加系統的出口與反應器的晶種投加口相連通，混凝劑加藥系統的出口與反應器的混凝劑加藥口相連通。

所述晶種回收系統包括晶種瀝水系統、晶種烘干系統及碳酸鈣資源化利用系統；

反應器的晶種排放口與晶種瀝水系統的入口相連通，晶種瀝水系統的晶種出口經晶種烘干系統的入口相連通，晶種烘干系統的出口與碳酸鈣資源化利用系統相連通，晶種瀝水系統的出水口與反應器的進水口相連通。

反應器的出水口經排水管及濁度監控系統與出水下游系統相連通。

所述反應器內部分為污泥濃縮區以及位于污泥濃縮區上側的清水區、澄清區、絮凝反應區、流化結晶反應區及緩沖區，其中，所述流化結晶反應區為雙筒體結構，緩沖區與流化結晶反應區的頂部入口相連通，流化結晶反應區的頂部出口與絮凝反應區的頂部入口相連通，絮凝反應區的底部出口與澄清區的入口相連通，澄清區的底部與污泥濃縮區相連通，澄清區的頂部與清水區相連通，出水下游系統與所述清水區的出水口相連通；

晶種排放口、進水口、氫氧化鈉加藥口及碳酸鈉加藥口與流化結晶反應區的底部側面相連通。

設置于流化結晶反應區的底部設置有反應器布水裝置。

氫氧化鈉加藥口、碳酸鈉加藥口、晶種排放口、反應器布水裝置及進水口自上到下依次分布。

澄清區的側面自上到下依次設置有高位泥位取樣口、中位泥位取樣口及低位泥位取樣口。

污泥濃縮區的內壁上設置有刮泥機，其中，所述刮泥機的驅動軸與刮泥機電機的輸出軸相連接。

pH監控系統插入于所述絮凝反應區的頂部內，晶種觀察取樣口與流化結晶反應區頂部的側面相連通。

本發明所述的一體化鈣鎂分質資源化水處理方法包括以下步驟：

原水通過進水口加入反應器，在反應器中，原水先進入流化結晶反應區，與加入的氫氧化鈉及碳酸鈉在晶種表面生成碳酸鈣，成熟的晶種由晶種排放口排出，其中，由晶種投加系統通過晶種投加口向反應器中加入晶種；

流化結晶反應區中上升的水流進入緩沖區中，氫氧化鎂與凝聚劑及助凝劑接觸混合后進入絮凝反應區中，絮體長大后進入澄清區中進行固液分離，其中，水流進入清水區中，然后經出水口排出，形成的氫氧化鎂絮體污泥進入污泥濃縮區中，再經排泥口排出進入污泥脫水系統中，脫水后的固體進入氫氧化鎂資源化利用系統中。

本發明具有以下有益效果：

本發明所述的一體化鈣鎂分質資源化水處理系統及方法在具體操作時，在反應器中，原水先進入流化結晶反應區，與加入的氫氧化鈉及碳酸鈉在晶種表面生成碳酸鈣，成熟的晶種由晶種排放口排出，氫氧化鎂與凝聚劑及助凝劑接觸混合后進入絮凝反應區中，絮體長大后進入澄清區中進行固液分離，其中，形成的氫氧化鎂絮體污泥經脫水處理后進入氫氧化鎂資源化利用系統中，從而將鈣資源生成碳酸鈣顆粒用作脫硫劑，將鎂資源生成氫氧化鎂脫水后作阻燃填充劑、除臭劑資源化，以實現鈣鎂離子的分步去除，同時實現碳酸鈣及氫氧化鎂資的源化。

（發明人：余耀宏;張寧;李樂;張江濤;胡大龍;郗天浩;霍敏艷;董娟;盧劍）
