公布日：2024.02.02
申請日：2024.01.02
分類號：B01D35/22(2006.01)I;B01D35/10(2006.01)I;B01D35/16(2006.01)I;C02F1/00(2023.01)I
摘要
本申請公開了一種低功率的醫院污水處理裝置，涉及污水處理的技術領域，包括箱體以及若干第一隔板，若干所述第一隔板于所述空腔中形成進水空間以及過濾空間；還包括若干過濾效果不同的過濾組件；所述過濾組件包括框架以及若干柵格桿，所述框架設置于所述過濾空間中；若干所述柵格桿沿水平方向等間距分布，且相鄰所述柵格桿之間形成過濾孔；所述過濾組件還包括若干葉輪；所述柵格桿與所述框架轉動連接，所述柵格桿的轉動軸線與自身的長度方向平行；所述葉輪設置于所述柵格桿長度方向的一端且位于所述進水空間中，且污水流經所述進水空間時能夠驅使所述葉輪帶動所述柵格桿轉動。本申請自動化程度較高、處理效率高且功率較低。
權利要求書

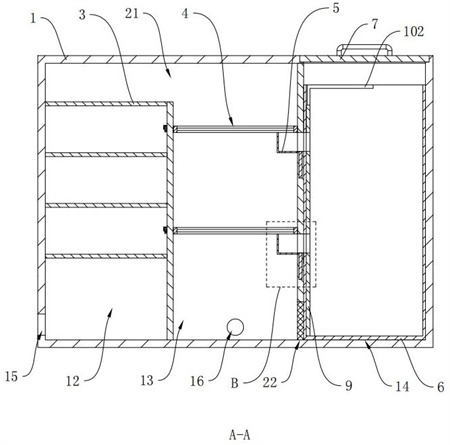

1.一種低功率的醫院污水處理裝置，其特征在于，包括箱體（1）以及若干第一隔板（2），所述箱體（1）的內部具有空腔（11），若干所述第一隔板（2）于所述空腔（11）中分隔形成有進水空間（12）以及過濾空間（13）；所述箱體（1）的底部開設有與所述進水空間（12）相通的進水口（15）以及與所述過濾空間（13）相通的排水口（16），位于所述進水空間（12）與所述過濾空間（13）之間的所述第一隔板（2）靠近所述箱體（1）頂部的位置開設有第一通水口（21），所述第一通水口（21）的兩端分別與所述進水空間（12）以及所述過濾空間（13）相通；還包括若干過濾效果不同的過濾組件（4），若干過濾組件（4）的過濾效果沿豎直向下的方向依次增強；所述過濾組件（4）包括框架（41）以及若干柵格桿（42），所述框架（41）水平設置于所述過濾空間（13）中，且若干所述框架（41）沿豎直方向分布；若干所述柵格桿（42）位于所述框架（41）的內部空間中，若干所述柵格桿（42）沿水平方向等間距分布，且相鄰所述柵格桿（42）之間形成用于過濾雜質的過濾孔（131）；所述過濾組件（4）還包括若干葉輪（43），若干所述葉輪（43）與若干所述柵格桿（42）一一對應；所述柵格桿（42）與所述框架（41）轉動連接，所述柵格桿（42）的轉動軸線與自身的長度方向平行；所述葉輪（43）設置于所述柵格桿（42）長度方向的一端且位于所述進水空間（12）中，且污水流經所述進水空間（12）時能夠驅使所述葉輪（43）帶動所述柵格桿（42）轉動；所述柵格桿（42）上沿自身的長度方向等間距分布有若干凸起部（421），同一所述柵格桿（42）上的相鄰所述凸起部（421）之間具有讓位槽（422）；一所述柵格桿（42）上的所述凸起部（421）位于相鄰所述柵格桿（42）上的所述讓位槽（422）中，相鄰所述柵格桿（42）之間形成用于引導雜質移動的滑道（132）；還包括若干用于收集雜質的集料斗（5），若干所述集料斗（5）與若干所述過濾組件（4）一一對應，且所述集料斗（5）設置于所述過濾組件（4）的下方；相鄰所述柵格桿（42）之間于所述集料斗（5）的上方留有供雜質通過進入所述集料斗（5）的集料口（133），且所述滑道（132）與所述集料口（133）相通；所述進水空間（12）中的污水進入所述過濾空間（13）時的流向與所述柵格桿（42）的長度方向平行，所述集料斗（5）位于所述過濾空間（13）遠離所述進水空間（12）的位置；所述柵格桿（42）于所述凸起部（421）背離所述進水空間（12）的一端具有若干凸點（423）；若干所述凸點（423）于所述凸起部（421）上的分布軌跡呈以柵格桿（42）軸線為軸的螺旋線，所述葉輪（43）受污水流動作用力驅使所述柵格桿（42）轉動時，與所述凸點（423）接觸的雜質能夠被驅使沿所述滑道（132）朝靠近所述集料口（133）的方向移動；若干所述第一隔板（2）于所述空腔（11）中還分隔形成有集料空間（14），所述集料空間（14）位于所述過濾空間（13）背離所述進水空間（12）的一側，且所述集料斗（5）與所述集料空間（14）相通；位于所述過濾空間（13）以及所述集料空間（14）之間的所述第一隔板（2）的底部開設有第二通水口（22），所述第二通水口（22）連通所述過濾空間（13）以及所述集料空間（14），且箱體（1）于所述第二通水口（22）處設置有用于過濾雜質的濾網；還包括若干第二隔板（3），所述第二隔板（3）設置于所述進水空間（12）中，若干所述第二隔板（3）將所述進水空間（12）分隔為豎直的S形的流道（121），且所述流道（121）的兩端分別與所述進水口（15）以及所述第一通水口（21）相通。
2.根據權利要求1所述的一種低功率的醫院污水處理裝置，其特征在于，還包括集料框（6），所述集料框（6）與所述箱體（1）可拆卸連接，且所述集料框（6）與所述箱體（1）連接后位于所述集料空間（14）中；所述集料框（6）上具有若干進料口（61），所述集料框（6）與所述箱體（1）連接后，若干所述進料口（61）分別與若干所述集料框（6）的內部相通。
3.根據權利要求2所述的一種低功率的醫院污水處理裝置，其特征在于，所述集料斗（5）靠近所述集料空間（14）的一端活動連接有用于控制所述集料斗（5）與所述集料空間（14）是否相通的第一蓋體（8），所述集料框（6）于若干所述進料口（61）處均活動連接有用于控制所述進料口（61）開閉的第二蓋體（9）。
發明內容
本申請?zhí)峁┮环N低功率的醫院污水處理裝置，自動化程度較高、處理效率高且功率較低。
本申請?zhí)峁┮环N低功率的醫院污水處理裝置，采用如下的技術方案：
一種低功率的醫院污水處理裝置，包括箱體以及若干第一隔板，所述箱體的內部具有空腔，若干所述第一隔板于所述空腔中分隔形成有進水空間以及過濾空間；所述箱體的底部開設有與所述進水空間相通的進水口以及與所述過濾空間相通的排水口，位于所述進水空間與所述過濾空間之間的所述第一隔板靠近所述箱體頂部的位置開設有第一通水口，所述第一通水口的兩端分別與所述進水空間以及所述過濾空間相通；
還包括若干過濾效果不同的過濾組件，若干過濾組件的過濾效果沿豎直向下的方向依次增強；所述過濾組件包括框架以及若干柵格桿，所述框架水平設置于所述過濾空間中，且若干所述框架沿豎直方向分布；若干所述柵格桿位于所述框架的內部空間中，若干所述柵格桿沿水平方向等間距分布，且相鄰所述柵格桿之間形成用于過濾雜質的過濾孔；
所述過濾組件還包括若干葉輪，若干所述葉輪與若干所述柵格桿一一對應；所述柵格桿與所述框架轉動連接，所述柵格桿的轉動軸線與自身的長度方向平行；所述葉輪設置于所述柵格桿長度方向的一端且位于所述進水空間中，且污水流經所述進水空間時能夠驅使所述葉輪帶動所述柵格桿轉動。
通過采用上述技術方案，醫院污水先后經過進水空間以及過濾空間后排出，污水于進水空間中流動的過程中能夠通過葉輪驅使柵格桿轉動，當雜質被過濾位于過濾孔處時，柵格桿轉動能夠避免雜質長時間于同一位置停留，減少雜質與柵格桿同一位置接觸的時間，從而能夠降低雜質于過濾組件上形成堵塞的概率；當雜質于過濾組件上形成堵塞時，柵格桿轉動能夠使堵塞的雜質松動，使雜質與柵格桿分離，從而降低雜質堵塞對污水流經過濾組件的過程的影響；污水流動即可使過濾組件實現防堵以及清堵的效果，自動化程度較高且處理效率高，同時無需額外使用耗能設備，能夠降低使用所需的功率。
可選的，所述柵格桿上沿自身的長度方向等間距分布有若干凸起部，同一所述柵格桿上的相鄰所述凸起部之間具有讓位槽；
一所述柵格桿上的所述凸起部位于相鄰所述柵格桿上的所述讓位槽中，相鄰所述柵格桿之間形成用于引導雜質移動的滑道；
還包括若干用于收集雜質的集料斗，若干所述集料斗與若干所述過濾組件一一對應，且所述集料斗設置于所述過濾組件的下方；相鄰所述柵格桿之間于所述集料斗的上方留有供雜質通過進入所述集料斗的集料口，且所述滑道與所述集料口相通。
通過采用上述技術方案，凸起部能夠方便柵格桿轉動的過程中驅使雜質沿滑道移動，雜質沿滑道移動至集料口處后能夠流入集料斗中收集，從而能夠有效實現清堵，且能夠進一步降低雜質于過濾組件上形成堵塞的概率。
可選的，所述進水空間中的污水進入所述過濾空間時的流向與所述柵格桿的長度方向平行，所述集料斗位于所述過濾空間遠離所述進水空間的位置。
通過采用上述技術方案，污水從進水空間進入過濾空間后對過濾組件上的雜質具有驅使其朝靠近集料口移動的趨勢，從而能夠進一步方便雜質進入集料斗中收集，進而能夠提高過濾組件清堵的效率和效果。
可選的，所述柵格桿于所述凸起部背離所述進水空間的一端具有若干凸點。
通過采用上述技術方案，柵格桿轉動的過程中能夠主要由凸點與雜質接觸，能夠減小雜質與柵格桿的接觸面積，從而降低雜質附著于柵格桿上的概率，方便雜質隨柵格桿轉動而移動。
可選的，若干所述凸點于所述凸起部上的分布軌跡呈以柵格桿軸線為軸的螺旋線，所述葉輪受污水流動作用力驅使所述柵格桿轉動時，與所述凸點接觸的雜質能夠被驅使沿所述滑道朝靠近所述集料口的方向移動。
通過采用上述技術方案，能夠進一步提高柵格桿轉動驅使雜質移動的效果，從而進一步提高過濾組件的防堵、清堵的效果和效率。
可選的，若干所述第一隔板于所述空腔中還分隔形成有集料空間，所述集料空間位于所述過濾空間背離所述進水空間的一側，且所述集料斗與所述集料空間相通。
通過采用上述技術方案，進入集料斗中的雜質能夠再進入集料空間中收集，提高醫院污水處理裝置一次使用中能夠收集的雜質的量，能夠降低因集料斗收集雜質飽和導致醫院污水處理裝置不得不中止運行的概率。
可選的，還包括集料框，所述集料框與所述箱體可拆卸連接，且所述集料框與所述箱體連接后位于所述集料空間中；
所述集料框上具有若干進料口，所述集料框與所述箱體連接后，若干所述進料口分別與若干所述集料框的內部相通。
通過采用上述技術方案，將集料框從箱體上拆卸取出即可將過濾出的雜質取出，使清除雜質的過程更加方便快捷。
可選的，所述集料斗靠近所述集料空間的一端活動連接有用于控制所述集料斗與所述集料空間是否相通的第一蓋體，所述集料框于若干所述進料口處均活動連接有用于控制所述進料口開閉的第二蓋體。
通過采用上述技術方案，將集料框從箱體上拆卸取出的過程中，同時關閉若干第一蓋體以及若干第二蓋體，即可在不影響過濾組件過濾的前提下，將被過濾出的雜質清除，且此過程中被過濾清除的雜質將于集料斗中收集，且能夠降低集料框中的雜質從進料口漏出的概率。
可選的，位于所述過濾空間以及所述集料空間之間的所述第一隔板的底部開設有第二通水口，所述第二通水口連通所述過濾空間以及所述集料空間，且箱體于所述第二通水口處設置有用于過濾雜質的濾網。
通過采用上述技術方案，能夠使隨雜質一同進入集料空間中的污水流回至過濾空間中最終排出，保證醫院污水處理裝置對污水的處理效果。
可選的，還包括若干第二隔板，所述第二隔板設置于所述進水空間中，若干所述第二隔板將所述進水空間分隔為豎直的S形的流道，且所述流道的兩端分別與所述進水口以及所述第一通水口相通。
通過采用上述技術方案，能夠引導污水于進水空間中流動的方向，從而能夠進一步方便污水流動的作用力通過葉輪驅使柵格桿轉動。
綜上所述，本申請包括以下至少一種有益效果：
1.污水流動即可使過濾組件實現防堵以及清堵的效果，自動化程度較高且處理效率高，同時無需額外使用耗能設備，能夠降低醫院污水處理裝置使用時所需的功率；
2.能夠有效降低雜質于過濾組件上形成堵塞的概率，同時能夠在雜質于過濾組件上形成堵塞后快速實現清堵；
3.能夠方便使用者在醫院污水處理裝置保持對污水進行過濾的過程中，將收集的過濾出的雜質清除，且此過程中不影響被過濾出的雜質的收集。
（發明人：許昌相;陳興偉;馬素婷;范秀麗;景剛）
