公布日：2024.12.31
申請日：2024.10.16
分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/68(2006.01)I;C02F11/125(2019.01)I
摘要
本發明公開了一種發電廠廢水零排放處理裝置，包括絞龍?zhí)幚頇C(jī)，所述絞龍?zhí)幚頇C(jī)底部設有移動過濾機構，所述移動過濾機構上設有高壓沖洗機構，所述移動過濾機構一側設有排出機構，所述絞龍?zhí)幚頇C(jī)頂部設有進料口，所述進料口內部設有預過濾機構，所述移動過濾機構包括底箱，所述底箱內部開設有兩個內腔，兩個所述內腔一端均設有排出管，屬于發電廠廢水處理技術領域。該發電廠廢水零排放處理裝置，通過第二濾板對污泥進行過濾，需要清洗時，液壓缸將第二濾板與絞龍?zhí)幚頇C(jī)分離，然后移動電機帶動清洗座移動，清洗座移動帶動高壓噴頭移動，高壓噴頭噴出高壓水流沖洗第二濾板上堵塞的濾孔，從而能夠方便進行清理，有效提高使用的便捷性。
權利要求書

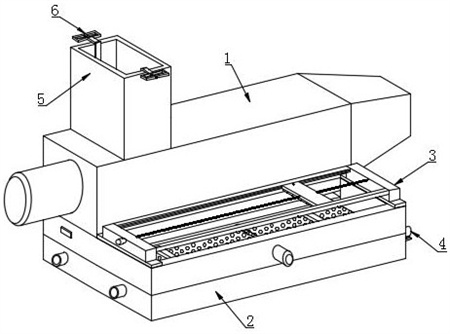

1.一種發電廠廢水零排放處理裝置，包括絞龍?zhí)幚頇C(jī)（1），其特征在于：所述絞龍?zhí)幚頇C(jī)（1）底部設有移動過濾機構（2），所述移動過濾機構（2）上設有高壓沖洗機構（3），所述移動過濾機構（2）一側設有排出機構（4），所述絞龍?zhí)幚頇C(jī)（1）頂部設有進料口（5），所述進料口（5）內部設有預過濾機構（6）；所述移動過濾機構（2）包括底箱（201），所述底箱（201）內部開設有兩個內腔，兩個所述內腔一端均設有排出管（202），所述底箱（201）頂部固定連接有頂架（203），所述頂架（203）與底箱（201）之間固定連接有第一濾板（204），所述第一濾板（204）頂部固定連接有兩個導向軌（205），兩個所述導向軌（205）上均滑動連接有移動架（206），所述移動架（206）內部螺紋連接有移動螺桿（207），所述移動螺桿（207）端部固定連接有移動電機（208），所述移動架（206）頂部固定連接有多個液壓缸（209），多個所述液壓缸（209）的頂端均固定連接有活動座（210），所述活動座（210）內部固定連接有第二濾板（211），所述活動座（210）頂部固定連接有密封墊（212），所述活動座（210）兩端均滑動連接有活動卡塊（213），所述活動卡塊（213）一側設有復位彈簧，所述頂架（203）兩側內壁均開設有固定卡槽，所述固定卡槽與活動卡塊（213）相匹配，所述活動卡塊（213）上固定連接有磁鐵塊（214），所述頂架（203）兩端均固定連接有電磁鐵（215）；所述高壓沖洗機構（3）包括兩個固定架（301），兩個所述固定架（301）之間固定連接有兩個導向滑座（302），兩個所述導向滑座（302）之間滑動連接有清洗座（305），所述清洗座（305）內部螺紋連接有清洗螺桿（303），所述清洗螺桿（303）端部固定連接有清洗電機（304），所述清洗座（305）底部安裝有多個高壓噴頭（306），多個所述高壓噴頭（306）端部連接有進水管，所述進水管端部連接有水泵，所述水泵端部連接有水源。
2.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述絞龍?zhí)幚頇C(jī)（1）設置在底箱（201）的一個內腔頂部，且所述絞龍?zhí)幚頇C(jī)（1）與頂架（203）固定連接。
3.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述絞龍?zhí)幚頇C(jī)（1）底部開設有開槽，所述開槽與活動座（210）和第二濾板（211）相匹配。
4.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述第二濾板（211）的形狀設置為圓弧狀，且所述第二濾板（211）與絞龍?zhí)幚頇C(jī)（1）內部的絞龍相匹配。
5.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述移動螺桿（207）與頂架（203）轉動連接，所述移動電機（208）的輸出軸與移動螺桿（207）固定連接，且所述移動電機（208）固定安裝在頂架（203）上。
6.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述液壓缸（209）的底端與移動架（206）固定連接，所述液壓缸（209）的輸出軸端部與活動座（210）固定連接。
7.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述復位彈簧一端與活動座（210）內壁固定連接，所述復位彈簧另一端與活動卡塊（213）固定連接。
8.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：兩個所述固定架（301）固定安裝在頂架（203）頂部兩側，所述清洗螺桿（303）與兩個固定架（301）轉動連接。
9.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述排出機構（4）包括傾斜導向板（401），所述傾斜導向板（401）固定安裝在底箱（201）內部，所述傾斜導向板（401）頂部一端設有兩個弧形導流板（402），所述傾斜導向板（401）上遠離弧形導流板（402）的一端固定連接有振動板（403），所述振動板（403）上固定連接有振動電機（404）。
10.根據權利要求1所述的一種發電廠廢水零排放處理裝置，其特征在于：所述預過濾機構（6）包括預過濾板（602），所述預過濾板（602）頂部固定連接有兩個立架（601），兩個所述立架（601）內部均轉動連接有鎖定螺桿（603），所述鎖定螺桿（603）上螺紋連接有鎖定螺母（604），所述鎖定螺母（604）底端固定連接有鎖定插銷（605），所述鎖定插銷（605）端部貫穿立架（601）并部分延伸至立架（601）外側，所述鎖定螺桿（603）端部固定連接有把手（606），所述把手（606）內部插接有限位插銷（607），所述立架（601）端部開設有鎖定插孔（608）。
發明內容
針對現有技術的不足，本發明提供了一種發電廠廢水零排放處理裝置，解決了處理裝置中利用濾板使得水與污泥分離，但是濾板固定在裝置內部，濾板上的濾孔堵塞后難以進行清理，使得使用的便捷性不夠理想的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種發電廠廢水零排放處理裝置，包括絞龍?zhí)幚頇C(jī)，所述絞龍?zhí)幚頇C(jī)底部設有移動過濾機構，所述移動過濾機構上設有高壓沖洗機構，所述移動過濾機構一側設有排出機構，所述絞龍?zhí)幚頇C(jī)頂部設有進料口，所述進料口內部設有預過濾機構；所述移動過濾機構包括底箱，所述底箱內部開設有兩個內腔，兩個所述內腔一端均設有排出管，所述底箱頂部固定連接有頂架，所述頂架與底箱之間固定連接有第一濾板，所述第一濾板頂部固定連接有兩個導向軌，兩個所述導向軌上均滑動連接有移動架，所述移動架內部螺紋連接有移動螺桿，所述移動螺桿端部固定連接有移動電機，所述移動架頂部固定連接有多個液壓缸，多個所述液壓缸的頂端均固定連接有活動座，所述活動座內部固定連接有第二濾板，所述活動座頂部固定連接有密封墊，所述活動座兩端均滑動連接有活動卡塊，所述活動卡塊一側設有復位彈簧，所述頂架兩側內壁均開設有固定卡槽，所述固定卡槽與活動卡塊相匹配，所述活動卡塊上固定連接有磁鐵塊，所述頂架兩端均固定連接有電磁鐵；所述高壓沖洗機構包括兩個固定架，兩個所述固定架之間固定連接有兩個導向滑座，兩個所述導向滑座之間滑動連接有清洗座，所述清洗座內部螺紋連接有清洗螺桿，所述清洗螺桿端部固定連接有清洗電機，所述清洗座底部安裝有多個高壓噴頭，多個所述高壓噴頭端部連接有進水管，所述進水管端部連接有水泵，所述水泵端部連接有水源。
優選的，所述絞龍?zhí)幚頇C(jī)設置在底箱的一個內腔頂部，且所述絞龍?zhí)幚頇C(jī)與頂架固定連接，使得絞龍?zhí)幚頇C(jī)內部的廢水能夠進入到底箱的一個內腔中。
優選的，所述絞龍?zhí)幚頇C(jī)底部開設有開槽，所述開槽與活動座和第二濾板相匹配，使得活動座能夠與絞龍?zhí)幚頇C(jī)進行組合，從而能夠使得絞龍?zhí)幚頇C(jī)能夠?qū)ξ勰噙M(jìn)行處理。
優選的，所述第二濾板的形狀設置為圓弧狀，且所述第二濾板與絞龍?zhí)幚頇C(jī)內部的絞龍相匹配，使得第二濾板能夠與絞龍相貼合，從而能夠絞龍能夠帶動污泥進行移動和擠壓。
優選的，所述移動螺桿與頂架轉動連接，所述移動電機的輸出軸與移動螺桿固定連接，且所述移動電機固定安裝在頂架上，使得移動電機能夠帶動移動螺桿進行轉動。
優選的，所述液壓缸的底端與移動架固定連接，所述液壓缸的輸出軸端部與活動座固定連接，使得液壓缸能夠帶動活動座進行升降移動。
優選的，所述復位彈簧一端與活動座內壁固定連接，所述復位彈簧另一端與活動卡塊固定連接，使得復位彈簧能夠?qū)顒?dòng)卡塊進行復位移動。
優選的，兩個所述固定架固定安裝在頂架頂部兩側，所述清洗螺桿與兩個固定架轉動連接，使得清洗螺桿能夠進行轉動。
優選的，所述排出機構包括傾斜導向板，所述傾斜導向板固定安裝在底箱內部，所述傾斜導向板頂部一端設有兩個弧形導流板，所述傾斜導向板上遠離弧形導流板的一端固定連接有振動板，所述振動板上固定連接有振動電機，能夠?qū)⑶逑聪聛淼奈勰喑浞峙懦觯苊鈿埩簟?/span>
優選的，所述預過濾機構包括預過濾板，所述預過濾板頂部固定連接有兩個立架，兩個所述立架內部均轉動連接有鎖定螺桿，所述鎖定螺桿上螺紋連接有鎖定螺母，所述鎖定螺母底端固定連接有鎖定插銷，所述鎖定插銷端部貫穿立架并部分延伸至立架外側，所述鎖定螺桿端部固定連接有把手，所述把手內部插接有限位插銷，所述立架端部開設有鎖定插孔，能夠?qū)ξ勰噙M(jìn)行預處理過濾，從而能夠?qū)⑽勰嘀械氖拥却箢w粒雜質進行過濾，避免雜質進入到絞龍?zhí)幚頇C(jī)內部。
本發明提供了一種發電廠廢水零排放處理裝置。與現有技術相比具備以下有益效果：（1）、該發電廠廢水零排放處理裝置，通過第二濾板對污泥進行過濾，需要清洗時，液壓缸將第二濾板與絞龍?zhí)幚頇C(jī)分離，然后移動電機帶動清洗座移動，清洗座移動帶動高壓噴頭移動，高壓噴頭噴出高壓水流沖洗第二濾板上堵塞的濾孔，從而能夠方便進行清理，有效提高使用的便捷性。
（2）、該發電廠廢水零排放處理裝置，通過傾斜導向板和弧形導流板將沖洗下來的帶有污泥的廢水導向排出管，振動電機工作產生震動，并將震動通過振動板傳遞給傾斜導向板，將傾斜導向板上的污泥和廢水震下，能夠?qū)⑶逑聪聛淼奈勰喑浞峙懦觯苊鈿埩簟?/span>
（3）、該發電廠廢水零排放處理裝置，通過將預過濾板放入到進料口內部，然后轉動把手，把手轉動帶動鎖定螺桿轉動，鎖定螺桿轉動帶動鎖定螺母，鎖定螺母移動帶動鎖定插銷移動，將鎖定插銷插入到進料口中進行固定，利用預過濾板對污泥進行預處理過濾，從而能夠?qū)⑽勰嘀械氖拥却箢w粒雜質進行過濾，避免雜質進入到絞龍?zhí)幚頇C(jī)內部。
（發明人：吳帆）
