公布日：2024.01.19
申請日：2023.11.01
分類號：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/60(2006.01)I;B01D29/66(2006.01)I;E03B3/02(2006.01)I;E03F1/00(2006.01)I;E03F3/02(2006.01)I
摘要
本申請涉及一種低碳污水廠水利控制分流裝置，涉及水利工程的技術領域，包括池體、進水管、排污管和排水管，池體上設置有去雜機構，去雜機構包括：去雜框，設置池體上；進液管，進液管設置在池體上且設置有進液腔和出液腔；過濾網，設置在進液管上且用于對進入出液腔內水進行過濾；多個撥片，設置在轉動桿上；切割刀片，設置在轉動桿上且用于對雜質進行切碎。本申請通過水帶動切割刀片轉動對通過出液腔內雜質進行切割，然后切割后的雜質掉落到去雜框中進行收集，以此來實現對水中的雜質進行過濾，減少了水中的雜質數量，降低了雜質對進入排污管和排水管內的概率，因此提高了對雨水和污水的處理效果,同時也實現了低碳環保的效果。
權利要求書

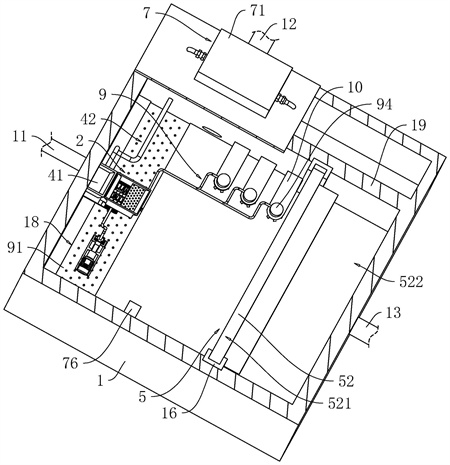

1.一種低碳污水廠水利控制分流裝置，包括池體（1）、設置在池體（1）上且用于輸送水的進水管（11）、設置在池體（1）上且與污水廠連通的排污管（12）和與市政水管網連通的排水管（13），其特征在于：所述池體（1）上設置有用于去除水中雜質的去雜機構（2），所述去雜機構（2）包括：去雜框（21），所述去雜框（21）設置在池體（1）上且開設有多個供水通過的去雜孔；進液管（22），所述進液管（22）設置在池體（1）上且設置有將進液管（22）分隔成進液腔（221）和出液腔（222）的分隔板（27），所述進水管（11）內水流至進液腔（221）和出液腔（222）內，所述進液腔（221）內水流至去雜框（21）中而出液腔（222）中水流至池體（1）中，所述分隔板（27）上轉動設置有兩端分別位于進液腔（221）和出液腔（222）內的轉動桿（28）；過濾網（23），所述過濾網（23）設置在進液管（22）上且用于對進入出液腔（222）內水進行過濾；多個撥片（24），多個所述撥片（24）設置在轉動桿（28）上且位于出液腔（222）內，進入所述出液腔（222）內水推動多個撥片（24）轉動；切割刀片（25），所述切割刀片（25）設置在轉動桿（28）上且位于進液腔（221）內并用于對雜質進行切碎。
2.根據權利要求1所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述出液腔（222）上設置有導向組件（3），所述導向組件（3）包括：導向板（31），所述導向板（31）設置在出液腔（222）內且位于撥片（24）上方并用于將水導向到轉動桿（28）同一側；弧形導板（32），所述弧形導板（32）設置在出液腔（222）上且位于轉動桿（28）下方，所述弧形導板（32）最低處開設有供水通過的通水孔（34），相鄰兩個所述撥片（24）與弧形導板（32）配合形成相互獨立的進水空間（33）。
3.根據權利要求1所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述池體（1）內側壁上且位于進水管（11）管口下方設置有接收罩（41），所述接收罩（41）設置有與排污管（12）連通的接收管（42），所述接收罩（41）位于進水管（11）管口和去雜機構（2）之間；當旱季時，所述進水管（11）內污水流入接收罩（41）內，而當雨季時，所述進水管（11）內雨水和污水混合后沖力增大使得水流至去雜機構（2）進行去雜。
4.根據權利要求1所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述池體（1）上設置有控制水的控制機構（5），所述控制機構（5）包括：控制管（51），所述控制管（51）設置在池體（1）上且與排污管（12）連通；閘門（52），所述閘門（52）滑移設置在池體（1）上且頂端和池體（1）內頂壁之間形成有溢流空間（521），所述溢流空間（521）位于控制管（51）上方且與排水管（13）連通；控制組件（6），所述控制組件（6）設置在控制管（51）上且用于調節控制管（51）內水通過的空間大小；驅動組件（53），所述驅動組件（53）設置在池體（1）上且用于驅動閘門（52）移動。
5.根據權利要求4所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述控制組件（6）包括：兩個環形軟管（61），兩個所述環形軟管（61）設置在控制管（51）內側壁上且由軟質材料制成并和控制管（51）內側壁上配合形成環形的控制腔（64），兩個所述環形軟管（61）配合形成供水通過的流動空間（65）；進入管（62）和輸出管（63），所述進入管（62）和輸出管（63）設置在控制管（51）上且與控制腔（64）連通，所述池體（1）上設置有與進入管（62）和輸出管（63）連通且用于控制介質輸入或輸出控制腔（64）的輸入機構（7）。
6.根據權利要求5所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述輸入機構（7）包括：存儲箱（71），所述存儲箱（71）設置有池體（1）上；移動活塞（72），所述移動活塞（72）滑移設置在存儲箱（71）內且和存儲箱（71）內側壁配合形成供氣體存儲的存放空間；電推桿（73），所述電推桿（73）設置在存儲箱（71）上且與移動活塞（72）連接；送出管（74）和回收管（75），所述送出管（74）和回收管（75）設置在存儲箱（71）上且與存放空間連通并分別與進入管（62）和輸出管（63）連通，所述輸出管（63）上設置有僅能供氣體通過送出管（74）移至進入管（62）內的輸送單向閥（77），而所述輸出管（63）上設置有僅能供氣體通過回收管（75）進入存放空間的回收單向閥（78）；水位檢測儀（76），所述水位檢測儀（76）設置在池體（1）內且用于檢測池體（1）內的水位高低并與電推桿（73）電連接。
7.根據權利要求5所述的一種低碳污水廠水利控制分流裝置，其特征在于：兩個所述環形軟管（61）背離控制腔（64）一側的側壁上分別設置有環形的凸棱（66）和與凸棱（66）卡接配合的卡槽（67），所述凸棱（66）和卡槽（67）均間隔設置有多個。
8.根據權利要求4所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述閘門（52）和池體（1）配合形成有與排水管（13）連通的排水空間（522），所述閘門（52）上設置有防回流組件（8），所述防回流組件（8）包括：阻擋板（81），所述阻擋板（81）滑移設置在閘門（52）靠近排水空間（522）一側的側壁上且用于擋住溢流空間（521）；氣囊（82），所述氣囊（82）設置在阻擋板（81）上且懸浮在位于排水空間（522）內的水面上。
9.根據權利要求1所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述池體（1）內底壁上開設有容納槽（18），所述池體（1）上設置有清理機構（9），所述清理機構（9）包括：過濾板（91），所述過濾板（91）設置在容納槽（18）內；排污泵（92），所述排污泵（92）設置在過濾板（91）上表面上且設置有伸至去雜框（21）上方的出污管（921）；清理泵（93），所述清理泵（93）設置在容納槽（18）內且位于過濾板（91）下方；清理管（94），所述清理管（94）設置在池體（1）上且與清理泵（93）連通；封堵環（95），所述封堵環（95）轉動設置在清理管（94）上且用于封堵清理管（94）管口；清理板（96），所述清理板（96）設置在封堵環（95）上且開設有多個與清理管（94）內連通的轉動槽（99），所述清理管（94）內水噴射到轉動槽（99）上用于帶動清理板（96）轉動并用于對池體（1）進行清理。
10.根據權利要求1所述的一種低碳污水廠水利控制分流裝置，其特征在于：所述過濾網（23）呈傾斜狀態且用于將雜質導向到進液腔（221）內，所述池體（1）上設置支撐架（14），所述去雜框（21）卡接安裝在支撐架（14）上。
發明內容
為了提高對雨水和污水的處理效果，本申請?zhí)峁┝艘环N低碳污水廠水利控制分流裝置。
本申請?zhí)峁┑囊环N低碳污水廠水利控制分流裝置，采用如下的技術方案：一種低碳污水廠水利控制分流裝置，包括池體、設置在池體上且用于輸送水的進水管、設置在池體上且與污水廠連通的排污管和與市政水管網連通的排水管，所述池體上設置有用于去除水中雜質的去雜機構，所述去雜機構包括：去雜框，所述去雜框設置池體上且開設有多個供水通過的去雜孔；進液管，所述進液管設置在池體上且設置有將進液管分隔成進液腔和出液腔的分隔板，所述進水管內水流至進液腔和出液腔內，所述進液腔內水流至去雜框中而出液腔中水流至池體中，所述分隔板上轉動設置有兩端分別位于進液腔和出液腔內的轉動桿；過濾網，所述過濾網設置在進液管上且用于對進入出液腔內水進行過濾；多個撥片，多個所述撥片設置在轉動桿上且位于出液腔內，進入所述出液腔內水推動多個撥片轉動；切割刀片，所述切割刀片設置在轉動桿上且位于進液腔內并用于對雜質進行切碎。
通過采用上述技術方案，進水管內水和雜質進入進液腔和出液腔內，進入出液腔內水和雜質通過過濾網進行過濾，雜質停留在過濾網，而水繼續下移沖擊撥片轉動，撥片轉動帶動轉動桿和切割刀片轉動，而進入進液腔內的水和雜質通過切割刀片，切割刀片對雜質進行切割，然后切割后的雜質掉落到去雜框中進行收集，而水通過去雜框后移至池體內，以此來實現對水中的雜質進行過濾，減少了水中的雜質數量，降低了雜質對進入排污管和排水管內的概率，因此提高了對雨水和污水的處理效果。
而且切割刀片切割雜質，從而提高了去雜框?qū)﹄s質的收集效果，同時對進入出液腔內的水進行過濾，然后過濾后水沖擊撥片轉動，從而降低雜質堵塞出液腔內的概率，因此提高了水對撥片的推動效果，提高了對雜質的切割效果，而且通過撥片的水直接流入池體內，因此降低了水流入去雜框而降低去雜框收集效果的概率，以此來進一步提高了對水中雜質的去除效果，因此進一步提高了對雨水和污水的處理效果。
同時通過水沖擊力對雜質進行破碎去除，無需使用額外的動力機構，而且由于與水接觸也增大了設置動力機構的難度，因此本申請節省了能源，以此來實現污水廠運行低碳環保的要求，同時也提高了設置去雜機構時的便利性。
可選的，所述出液腔上設置有導向組件，所述導向組件包括：導向板，所述導向板設置在出液腔上且位于撥片上方并用于將水導向到轉動桿同一側；弧形導板，所述弧形導板設置在出液腔上且位于轉動桿下方，所述弧形導板最低處開設有供水通過的通水孔，相鄰兩個所述撥片與弧形導板配合形成相互獨立的進水空間。
通過采用上述技術方案，導向板將水導向到位于轉動桿同一側，因此水流動面積從大變小，從而加快了水的流速，而且也提高了水的沖擊力，然后水進入進水空間推動撥片轉動，從而降低了水不與撥片接觸而降低對撥片推動力的概率，最后水通過通水孔輸出，以此來提高了水對撥片的推動效果，從而提高了對雜質的切割效果，因此提高了對雨水和污水的處理效果。
可選的，所述池體內側壁上且位于進水管管口下方設置有接收罩，所述接收罩設置有與排污管連通的接收管，所述接收罩位于進水管管口和去雜機構之間；當旱季時，所述進水管內污水流入接收罩內，而當雨季時，所述進水管內雨水和污水混合后沖力增大使得水流至去雜機構進行去雜。
通過采用上述技術方案，污水中含有雜質較少，一般都含有較多油脂等黏性物質，這種污水無需進入去雜機構進行除雜，而且此類污水進入去雜機構還會黏附在去雜機構內而降低去雜機構的去雜效率和效果，因此旱季時，進水管內都是污水且水量較少，因此進水管內污水流至與池體接觸處時，污水會隨著池體的側壁向下流動到接收罩內，然后污水通過接收管和排污管排放到污水廠進行處理，從而降低了污水排入去雜機構內而降低去雜效率的概率；同時也降低了污水流入池體內而停留在池體內而不被處理的概率，因此進一步提高了對雨水和污水的處理效果。
而當雨季時，雨水和污水混合后水量大增，因此雨水和污水移出進水管時會因?yàn)樗疀_擊力變大而向前移動，使得雨水和污水移至去雜機構進行去雜，而且此時污水被雨水稀釋而使得油脂等黏性物質含量降低，從而也降低了污水使得去雜效率降低的概率，因此進一步提高了對水中雜質的去除效果，提高了對雨水和污水的處理效果。
可選的，所述池體上設置有控制水的控制機構，所述控制機構包括：控制管，所述控制管設置在池體上且與排污管連通；閘門，所述閘門滑移設置在池體上且頂端和池體內頂壁之間形成有溢流空間，所述溢流空間位于控制管上方且與排水管連通；控制組件，所述控制組件設置在控制管上且用于調節控制管內水通過的空間大小；驅動組件，所述驅動組件設置在池體上且用于驅動閘門移動。
通過采用上述技術方案，旱季時，污水流至池體內，然后池體內的污水通過控制管和排污管進入污水廠進行處理；而雨季時，初期含有大量雜質的雨水和污水通過去雜機構去雜后，雨水和污水繼續通過控制管和排污管進入污水廠進行處理，雨水增多而在池體內匯集，使得水位移至控制管上方，控制組件控制控制管內大小控制進入污水廠內水量的大小，水中雜質和部分污質在池體內形成沉淀，沉淀后的水通過溢流空間溢流到排水管內，最后水通過排水管排放到市政水管網，而且驅動組件啟動控制閘門的位置，從而能進一步提高了對污水和雨水的排放效果，因此提高了對雨水和污水的處理效果。
可選的，所述控制組件包括：兩個環形軟管，兩個所述環形軟管設置在控制管內側壁上且由軟質材料制成并和控制管內側壁上配合形成環形的控制腔，兩個所述環形軟管配合形成供水通過的流動空間；進入管和輸出管，所述進入管和輸出管設置在控制管上且與控制腔連通，所述池體上設置有與進入管和輸出管連通且用于控制介質輸入或輸出控制腔的輸入機構。
通過采用上述技術方案，輸入機構控制介質通過進入管進入控制腔內，介質推動環形軟管膨脹，從而縮小流動空間大小；輸入機構控制控制腔內介質輸出和水的壓力同時作用下使得環形軟管收縮，從而增大流動空間的大小，以此來調節流動空間的大小，從而調節進入污水廠的水量大小，因此提高了對雨水和污水的處理效果。
而污水管的管道較大，因此使用閥門時閥門的體積都較大，導致閘門在安裝和控制方面都不方便，而且水流動閘門處時進行阻擋，因此閘門處受到的壓力極大，從而造成閘門容易損壞，降低了對水的控制效果，而本申請只需將控制管兩端通過法蘭盤進行連接，然后通過控制介質和水沖壓力共同作用控制水量大小，因此提高了在控制水量大小的過程中的便利性和精確性；環形軟管與控制管連接處在膨脹時會形成傾斜的導向面，以此來對水進行緩沖，從而降低了水壓力對環形軟管的沖擊力，從而提高了環形軟管的壽命，因此提高了對水的控制效果。
可選的，所述輸入機構包括：存儲箱，所述存儲箱設置有池體上；移動活塞，所述移動活塞滑移設置在存儲箱內且和存儲箱內側壁配合形成供氣體存儲的存放空間；電推桿，所述電推桿設置在存儲箱上且與移動活塞連接；送出管和回收管，所述送出管和回收管設置在存儲箱上且與存放空間連通并分別與進入管和輸出管連通，所述輸出管上設置有僅能供氣體通過送出管移至進入管內的輸送單向閥，而所述輸出管上設置有僅能供氣體通過回收管進入存放空間的回收單向閥；水位檢測儀，所述水位檢測儀設置在池體內且用于檢測池體內的水位高低并與電推桿電連接。
通過采用上述技術方案，水位檢測儀檢測池體內水位，水位檢測儀控制電推桿啟動帶動移動活塞移動，移動活塞移動擠壓存放空間內氣體通過輸送單向閥、輸出管和進入管進入控制腔內，氣體推動環形軟管膨脹，而需要使得環形軟管縮小時，電推桿啟動帶動移動活塞回移，移動活塞移動使得控制腔內氣體通過輸出管、回收單向閥和回收管進入存放空間內，以此來實現調節流動空間的大小。
可選的，兩個所述環形軟管背離控制腔一側的側壁上分別設置有環形的凸棱和與凸棱卡接配合的卡槽，所述凸棱和卡槽均間隔設置有多個。
通過采用上述技術方案，當兩個環形軟管相互靠近抵壓在一起關閉流動空間時，凸棱卡接安裝到卡槽上，以此來提高了對水的阻擋效果，降低了水沖擊力過大而通過流動空間的概率，進一步提高了對水的分流效果，提高了對雨水和污水的處理效果。
可選的，所述閘門和池體配合形成有與排水管連通的排水空間，所述閘門上設置有防回流組件，所述防回流組件包括：阻擋板，所述阻擋板滑移設置在閘門靠近排水空間一側的側壁上且用于擋住溢流空間；氣囊，所述氣囊設置在阻擋板上且懸浮在位于排水空間內的水面上。
通過采用上述技術方案，排水管內的回流發生倒流到排水空間內，使得排水空間內水位上升，水位上升使得氣囊上移，氣囊上移帶動阻擋板上移擋住溢流空間，從而降低了河道中河水倒灌進入池體內的概率，從而進一步提高了對雨水和污水的處理效果。
可選的，所述池體內底壁上開設有容納槽，所述池體上設置有清理機構，所述清理機構包括：過濾板，所述過濾板設置在容納槽內；排污泵，所述排污泵設置在過濾板上表面上且設置有伸至去雜框上方的出污管；清理泵，所述清理泵設置在容納槽內且位于過濾板下方；清理管，所述清理管設置在池體上且與清理泵連通；封堵環，所述封堵環轉動設置在清理管上且用于封堵清理管管口；清理板，所述清理板設置在封堵環上且開設有多個與清理管內連通的轉動槽，所述清理管內水噴射到轉動槽上用于帶動清理板轉動并用于對池體進行清理。
通過采用上述技術方案，池體在存水過程中會沉淀較多的雜質在池體內底壁上，因此當旱季時，池體內水量較少時，排污泵啟動，容納槽水和雜質通過排污管排放到去雜框內，水通過去雜框流入池體內，而雜質停留在去雜框內，同時清理泵啟動，通過清理板過濾后的水進入清理泵內，然后水進入清理管內，而封堵環阻擋水，而水噴出沖擊進入轉動槽，使得清理板發生轉動，因此噴出的水形成環狀對池體內底壁進行清理，同時清理板對池體內底壁的水進行攪動，使得沉淀在池體內底壁上的雜質上翻，而隨著容納槽內水減少，容納槽位置較低，使得池體內底壁的水和雜質進入容納槽內，然后雜質和水通過排污管進入去雜框內進行清理，如此循環，以此來實現對池體內底壁進行清理，從而提高了對雨水和污水的處理效果。
可選的，所述過濾網呈傾斜狀態且用于將雜質導向到進液腔內，所述池體上設置支撐架，所述去雜框卡接安裝在支撐架上。
通過采用上述技術方案，雜質停留在過濾板上，后續水沖擊過濾板上雜質移至進液腔內進行攪碎，從而加快了水通過過濾板的速率，因此進一步提高了對水中雜質的去除效果；當雨季來臨之前，工作人員可以提前取下去雜框進行清理，清理后將去雜框卡接安裝到支撐架上，從而提高來對雜質的去除效果，以此來提高了對雨水和污水的處理效果。
綜上所述，本申請包括以下至少一種有益技術效果：通過進水管內水和雜質進入進液腔和出液腔內，進入出液腔內通過過濾網進行過濾推動撥片轉動，撥片轉動帶動切割刀片轉動，切割刀片對通過出液腔內雜質進行切割，然后切割后的雜質掉落到去雜框中進行收集，而水通過去雜框后移至池體內，以此來實現對水中的雜質進行過濾，減少了水中的雜質數量，降低了雜質對進入排污管和排水管內的概率，因此提高了對雨水和污水的處理效果。
（發明人：鄭軼麗;謝魯;朱鋼;唐貴偉;鄧雪峰;王盼盼;劉小琳）
