公布日：2024.12.20
申請日：2024.11.20
分類號：C02F11/127(2019.01)I;C02F11/121(2019.01)I;B08B9/087(2006.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種污泥處理再利用的生產裝置及生產工藝，屬于污泥處理技術領域。該污泥處理再利用的生產裝置，包括安裝架，所述出水孔的表面設置有用于對污泥進行過濾的過濾機構，所述安裝架的內部位于下料倉的位置設置有用于對污泥進行下料的下料機構。通過旋轉機構帶動筒體高速旋轉產生的離心力對污泥進行脫水，過濾筒帶動排水管旋轉時，限位板通過推桿推動活塞在排水管的內部滑動，并推動限位塊與排水口閉合，此時活塞擠壓排水管的內部空氣，使空氣通過過濾網吹向過濾筒的內部，將粘附在過濾網表面的污泥垂落過濾網的表面，污泥進入預制槽的內部，通過預制輥與壓料輥的同步轉動，使壓料塊將污泥壓實成塊狀，防止脫水后的污泥會飄散在空氣中。
權利要求書

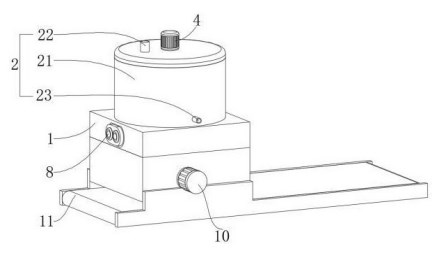

1.一種污泥處理再利用的生產裝置，包括安裝架（1），以及安裝在安裝架（1）頂部的脫水罐（2）和轉動連接在脫水罐（2）內部的過濾筒（3），所述安裝架（1）的底部安裝有輸送帶（11），所述脫水罐（2）包括罐體（21），以及設置在罐體（21）頂部的進料口（22）和設置在罐體（21）側壁的出水口（23），所述過濾筒（3）包括轉動連接在罐體（21）內部的筒體（31）、沿圓周方向均勻設置在筒體（31）外周面的出水孔（32），以及設置在筒體（31）底部中央位置處的下料口（33），其特征在于：所述罐體（21）的內部設置有用于對筒體（31）內部污泥進行攪拌的旋轉機構（4），其包括用于對筒體（31）內壁污泥進行刮除的刮除組件，及對污泥進行破碎的破碎組件；所述出水孔（32）的表面設置有用于對污泥進行過濾的過濾機構（5），所述罐體（21）的底端表面設置有下料口（33）適配的電動閥門（6），所述安裝架（1）的內部中空形成有下料倉（7），所述下料倉（7）的內部安裝有雙螺旋輸送機（8），所述安裝架（1）的內部設置有下料倉（7）適配的出料口（9），所述安裝架（1）內部的下料倉（7）位置設置有用于對污泥進行下料的下料機構（10）。
2.根據權利要求1所述的一種污泥處理再利用的生產裝置，其特征在于：所述刮除組件包括伺服電機（401），以及驅動筒體（31）旋轉的旋轉套筒（402），所述旋轉套筒（402）靠近罐體（21）頂部內壁的位置固定連接有第一齒輪（403），所述罐體（21）的頂部內壁設置有第一齒輪（403）適配的第二齒輪（404），所述旋轉套筒（402）的外壁上轉動連接有連接殼（405），所述連接殼（405）的內壁上設置有第二齒輪（404）適配的內齒環（406），所述連接殼（405）的外壁上固定連接有緊貼于筒體（31）內壁的第一刮板（407），所述第一刮板（407）靠近筒體（31）底部方向的一側固定連接有用于對污泥進行下料的下料板（408），且下料板（408）的一端與旋轉套筒（402）轉動連接。
3.根據權利要求1所述的一種污泥處理再利用的生產裝置，其特征在于：所述破碎組件包括與旋轉套筒（402）內壁轉動連接的連接柱（409），且連接柱（409）的底端與筒體（31）的內壁固定連接，所述連接柱（409）的外壁軸向設置有多組第一錐齒輪（410），所述旋轉套筒（402）的外壁上轉動連接有連接桿（411），且連接桿（411）的一端伸入旋轉套筒（402）的內部，所述連接桿（411）伸入旋轉套筒（402）的內部的一端設置有第一錐齒輪（410）適配的第二錐齒輪（412），所述連接桿（411）的外壁軸向設置有多組粉碎葉片（413）。
4.根據權利要求1所述的一種污泥處理再利用的生產裝置，其特征在于：所述過濾機構（5）包括安裝在出水孔（32）內部的排水管（501），所述排水管（501）靠近出水孔（32）一側方向設置有出水孔（32）適配的過濾網（502），所述排水管（501）靠近筒體（31）外壁一側方向設置有排水口（503）。
5.根據權利要求4所述的一種污泥處理再利用的生產裝置，其特征在于：所述過濾機構（5）還包括設置在排水口（503）的表面并與排水口（503）適配的限位塊（504），所述排水管（501）的表面設置有限位塊（504）適配的彈簧片（505），所述排水管（501）的內部固定連接有連接彈簧（506），所述連接彈簧（506）遠離排水口（503）一側方向固定連接有推桿（507），所述推桿（507）靠近排水口（503）一側方向設置有排水管（501）適配的活塞（508），所述罐體（21）的內壁設置有推桿（507）適配的限位板（509）。
6.根據權利要求1所述的一種污泥處理再利用的生產裝置，其特征在于：所述下料機構（10）包括存料槽（1001）和模壓組件，所述安裝架（1）的內部設置有出料口（9）適配的存料槽（1001），所述存料槽（1001）的內壁上固定連接有電動滑軌（1002），所述電動滑軌（1002）的表面滑動連接有電動滑塊（1003），所述電動滑塊（1003）的表面固定連接有第二刮板（1004）。
7.根據權利要求6所述的一種污泥處理再利用的生產裝置，其特征在于：所述模壓組件包括設置在安裝架（1）外壁上的驅動電機（1005），所述安裝架（1）的內部設置有驅動電機（1005）適配的連接軸（1006），所述連接軸（1006）的外壁上固定連接有壓料輥（1007），所述壓料輥（1007）的外周面沿圓周方向上設置有多組壓料塊（1008），所述連接軸（1006）的一端外壁上固定連接有連接齒輪（1009），所述安裝架（1）的內部轉動連接有旋轉柱（1010），所述旋轉柱（1010）的一端外壁上設置有連接齒輪（1009）適配的聯動齒輪（1011），所述旋轉柱（1010）的外壁上固定連接有預制輥（1012），所述預制輥（1012）的外周面沿圓周方向上設置有壓料塊（1008）適配的預制槽（1013），所述預制輥（1012）的內壁上固定連接有復位彈簧（1014），所述復位彈簧（1014）靠近預制槽（1013）一側方向上設置有預制槽（1013）適配的推板（1015），所述安裝架（1）靠近輸送帶（11）一側方向上設置有預制槽（1013）適配的下料槽（1016）。
8.根據權利要求1所述的一種污泥處理再利用的生產裝置及生產工藝，其特征在于，包括以下步驟：S1：上料，首先通過進料口（22）將污泥注入進筒體（31）的內部；S2：脫水，啟動旋轉機構（4）使伺服電機（401）通過旋轉套筒（402）帶動筒體（31）高速旋轉，同時第一刮板（407）能夠將粘附在筒體（31）內壁的污泥刮掉，而粉碎葉片（413）能夠對大塊的污泥進行粉碎，利用筒體（31）旋轉產生的離心力對污泥進行脫水；S3：排水，通過過濾網（502）能夠將污泥與污水分離，防止污泥通過出水孔（32）排出筒體（31）的內部，污水再通過過濾網（502）進入罐體（21）與筒體（31）之間夾層之后通過出水口（23）排出；S4：下料，污泥脫水完成之后，通過雙螺旋輸送機（8）的粉碎之后輸送到存料槽（1001）的內部，并通過壓料輥（1007）與預制輥（1012）的配合，將污泥壓制成塊狀，之后塊狀污泥落到輸送帶（11）的表面并輸送到烘干室。
發明內容
本發明的目的在于提供一種污泥處理再利用的生產裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污泥處理再利用的生產裝置，包括安裝架，以及安裝在安裝架頂部的脫水罐和轉動連接在脫水罐內部的過濾筒，所述安裝架的底部安裝有輸送帶，所述脫水罐包括罐體，以及設置在罐體頂部的進料口和設置在罐體側壁的出水口，所述過濾筒包括轉動連接在罐體內部的筒體、沿圓周方向均勻設置在筒體外周面的出水孔，以及設置在筒體底部中央位置處的下料口，所述罐體的內部設置有用于對筒體內部污泥進行攪拌的旋轉機構，其包括用于對筒體內壁污泥進行刮除的刮除組件，及對污泥進行破碎的破碎組件；所述出水孔的表面設置有用于對污泥進行過濾的過濾機構，所述罐體的底端表面設置有下料口適配的電動閥門，所述安裝架的內部中空形成有下料倉，所述下料倉的內部安裝有雙螺旋輸送機，所述安裝架的內部設置有下料倉適配的出料口，所述安裝架內部的下料倉位置設置有用于對污泥進行下料的下料機構。
進一步的，所述刮除組件包括伺服電機，以及驅動筒體旋轉的旋轉套筒，所述旋轉套筒靠近罐體頂部內壁的位置固定連接有第一齒輪，所述罐體的頂部內壁設置有第一齒輪適配的第二齒輪，所述旋轉套筒的外壁上轉動連接有連接殼，所述連接殼的內壁上設置有第二齒輪適配的內齒環，所述連接殼的外壁上固定連接有緊貼于筒體內壁的第一刮板，所述第一刮板靠近筒體底部方向的一側固定連接有用于對污泥進行下料的下料板，且下料板的一端與旋轉套筒轉動連接。
進一步的，所述破碎組件包括與旋轉套筒內壁轉動連接的連接柱，且連接柱的底端與筒體的內壁固定連接，所述連接柱的外壁軸向設置有多組第一錐齒輪，所述旋轉套筒的外壁上轉動連接有連接桿，且連接桿的一端伸入旋轉套筒的內部，所述連接桿伸入旋轉套筒的內部的一端設置有第一錐齒輪適配的第二錐齒輪，所述連接桿的外壁軸向設置有多組粉碎葉片。
進一步的，所述過濾機構包括安裝在出水孔內部的排水管，所述排水管靠近出水孔一側方向設置有出水孔適配的過濾網，所述排水管靠近筒體外壁一側方向設置有排水口。
進一步的，所述過濾機構還包括設置在排水口的表面并與排水口適配的限位塊，所述排水管的表面設置有限位塊適配的彈簧片，所述排水管的內部固定連接有連接彈簧，所述連接彈簧遠離排水口一側方向固定連接有推桿，所述推桿靠近排水口一側方向設置有排水管適配的活塞，所述罐體的內壁設置有推桿適配的限位板。
進一步的，所述下料機構包括存料槽和模壓組件，所述安裝架的內部設置有出料口適配的存料槽，所述存料槽的內壁上固定連接有電動滑軌，所述電動滑軌的表面滑動連接有電動滑塊，所述電動滑塊的表面固定連接有第二刮板。
進一步的，所述模壓組件包括設置在安裝架外壁上的驅動電機，所述安裝架的內部設置有驅動電機適配的連接軸，所述連接軸的外壁上固定連接有壓料輥，所述壓料輥的外周面沿圓周方向上設置有多組壓料塊，所述連接軸的一端外壁上固定連接有連接齒輪，所述安裝架的內部轉動連接有旋轉柱，所述旋轉柱的一端外壁上設置有連接齒輪適配的聯動齒輪，所述旋轉柱的外壁上固定連接有預制輥，所述預制輥的外周面沿圓周方向上設置有壓料塊適配的預制槽，所述預制輥的內壁上固定連接有復位彈簧，所述復位彈簧靠近預制槽一側方向上設置有預制槽適配的推板，所述安裝架靠近輸送帶一側方向上設置有預制槽適配的下料槽。
一種污泥處理再利用的生產裝置的使用方法，包括以下步驟：S1：上料，首先通過進料口將污泥注入進筒體的內部；S2：脫水，啟動旋轉機構使伺服電機通過旋轉套筒帶動筒體高速旋轉，同時第一刮板能夠將粘附在筒體內壁的污泥刮掉，而粉碎葉片能夠對大塊的污泥進行粉碎，利用筒體旋轉產生的離心力對污泥進行脫水；S3：排水，通過過濾網能夠將污泥與污水分離，防止污泥通過出水孔排出筒體的內部，污水在通過過濾網進入罐體與筒體之間夾層之后通過出水口排出；S4：下料，污泥脫水完成之后，通過雙螺旋輸送機的粉碎之后輸送到存料槽的內部，并通過壓料輥與預制輥的配合，將污泥壓制成塊狀，之后塊狀污泥落到輸送帶的表面并輸送到烘干室。
與現有技術不同之處在于，本申請的有益效果在于：該污泥處理再利用的生產裝置及生產工藝，通過旋轉機構帶動筒體高速旋轉產生的離心力對污泥進行脫水，同時帶動第一刮板向筒體相反的方向轉動，將粘附在筒體內壁表面的污泥刮除，過濾筒在帶動排水管旋轉，限位板通過推桿推動活塞在排水管的內部滑動，并推動限位塊與排水口閉合，此時活塞擠壓排水管的內部空氣，使空氣通過過濾網吹向過濾筒的內部，將粘附在過濾網表面的污泥垂落過濾網的表面，污泥進入預制槽的內部，通過預制輥與壓料輥的同步轉動，使壓料塊將污泥壓實成塊狀，防止脫水后的污泥會飄散在空氣中。
（發明人：黃剛;劉合建;劉甲大;徐雅秋;宋明明;宋丙春;紀啟濤;紀卓陽）
