印染行業是用水和排水大戶，在環保要求日趨嚴格，水價持續上漲的形勢下，耗水量大、廢水排放量大成為困擾印染行業生存和發展的2大難題。印染行業工藝復雜，不同的染整需求采用的染整工藝不同，導致排放的廢水存在巨大差異。印染廢水主要來源于預處理（燒毛、退漿、煮煉、漂白、絲光等）、染色、印花和整理4大工序，其中整理工藝產生的廢水中污染物主要有纖維屑、樹脂、油劑、漿料和表面活性劑等。紡織整理廠具有規模小、分布分散、廢水排放量相對較小且無法集中處理等特點，長期沒有引起企業足夠重視。
為有效破解印染行業耗水量大、廢水排放量大的難題，印染廢水的深度處理和回用已成為廢水處理的一個重要的研究方向。膜分離作為一種高新技術，具有高效節能、無污染、工藝簡單、操作簡便和過程易控制等特點，已在印染廢水處理及回用領域的展現出巨大的潛力。但膜分離技術實際使用過程中普遍存在的膜污染一直是影響其大規模應用的技術瓶頸，研究開發低成本的預處理技術是提高膜法處理印染廢水、實現廢水回用技術經濟性的有效途徑。
本研究針對整理廢水的特點，探討混凝-納濾組合工藝處理整理廢水實現水回用的可行性，比較不同絮凝劑對整理廢水中的COD和濁度去除效果，篩選合適的絮凝劑；考察操作參數對混凝效果和納濾性能的影響并采用混凝-納濾組合工藝處理納濾濃縮液進行了研究，以期為該工藝處理整理廢水，實現水回用提供必要的技術基礎和設計依據。
1、實驗部分
1.1 實驗材料
所用的納濾膜型號為NF270，材質聚酰胺，截留相對分子質量為200～400，最高操作溫度45℃、壓力4.1MPa。
整理廢水由江蘇某紡織印染整理企業提供，水樣呈灰色渾濁狀，COD約2.4g/L，pH約7.2，濁度約726NTU，總硬度約380mg/L，電導率330μS/cm，色度約80倍，NH4+-N、TP的質量濃度分別為0.07、<0.01mg/L。COD和濁度等指標偏高，因此本研究重點以這2個指標為考察對象。
試劑硫酸、氫氧化鈉、硫酸銀、硫酸汞、鄰苯二甲酸氫鉀、重鉻酸鉀、聚合氯化鋁（PAC）、硫酸鋁、聚合硫酸鐵（PFS）、氯化鐵、聚丙烯酰胺，均為分析純。
溶液均用去離子水配制，混凝上清液在進入納濾實驗前先經過15～20μm的102中速定性濾紙預過濾。
1.2 儀器與分析方法
攪拌采用恒溫磁力攪拌器（85-2）；COD的測定采用快速消解分光光度法，消解器（RD125）及紫外分光光度計（UV-2100）；濁度的測定采用濁度儀（HI88713-ISO）；pH的測定采用pH計（S210）。
1.3 實驗方法
1.3.1 混凝劑的篩選
對比4種絮凝劑，PAC、PFS、硫酸鋁、氯化鐵的混凝效果，選出最佳混凝劑。為了改善無機混凝劑的沉降功能，采用聚丙烯酰胺（PAM）為助凝劑。無機-有機復合混凝劑結合了無機金屬鹽的電中和作用和有機高分子化合物的吸附架橋作用，可顯著提高對印染廢水的混凝大量效果。
取廢水100mL于燒杯中分別加入100mg/L的混凝劑和0.4mg/L的助凝劑。每種混凝劑做5組平行實驗，將pH調節到3、5、7、9、11，將配置好的用于對照項的5個燒杯放置于恒溫磁力攪拌器上，同時攪拌，攪拌速度為200r/min，攪拌時間為2min，靜置30min后，取濾液測定COD和濁度。
1.3.2 正交實驗
通過實驗發現在眾多因素中，溶液的pH（A）、PAC的投加量（B）、PAM的投加量（C）對混凝效果起到主要的影響。因此選取以上3種因素作為正交實驗的因子。
參照單因素實驗，實驗水平的選擇原則是為了全面反映各水平對COD去除率的影響，如表1所示。
1.3.3 納濾實驗

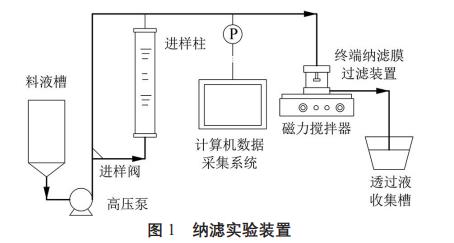

整理廢水納濾處理實驗裝置自制，屬于帶磁力攪拌的終端膜過濾設備，有效膜面積為45.2×10-3m2，容積為13.7mL。其流程見圖1。
納濾對混凝上清液進行處理。實驗溫度通過水浴控制，攪拌速度通過磁力攪拌器控制。所有的實驗都是在恒定通量條件下操作，跨膜壓差（TMP）通過計算機數據采集系統自動記錄。
納濾膜的透水性能用純水透過系數（Lp）來表示，其計算式為：
式中，J為透過通量。
不可逆膜污染系數IF的計算：
式中Lpf和Lpi分別為新膜和污染后膜的純水透過系數。
濃縮倍數VRR的計算：
式中，Vf和Vr分別為進料液體積和殘留濃縮液體積。
2、結果與討論
2.1 混凝實驗
2.1.1 不同混凝劑對COD去除率影響

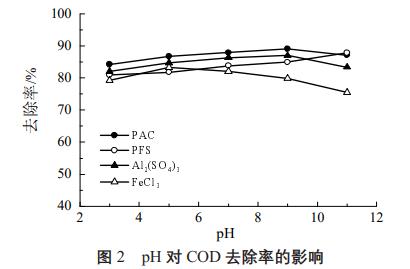

混凝法作為常規預處理方法，具有投資少、操作簡單，處理容量大等特點。混凝法的關鍵是選出合適的混凝劑。pH對COD去除率的影響見圖2。
由圖2可知，鋁系混凝劑對廢水中COD去除能力明顯比鐵系混凝劑效率高。以PAC為混凝劑，pH=9時的混凝效果為佳，對COD去除率達到88%以上。因此確定PAC為混凝階段處理整理廢水的最佳混凝劑。
2.1.2 PAC混凝正交實驗
根據以上實驗結果，選用PAC作為混凝劑。按照表2設計的正交實驗因素水平，以COD去除率為目標，通過正交實驗優化混凝反應條件，結果見表2。
由表2可知，RA>RB>RC，因此影響混凝效果的因素主次順序?yàn)?/span>pH>PAC投加量>PAM投加量，優化的水平為A3B2C4。pH成為影響混凝效果的主要因素，原因膠體界面的ζ電位在一定范圍內，能直接導致膠體脫穩聚沉，而pH能直接影響膠體界面的ζ電位進而影響混凝效果；而且pH直接影響溶液中鋁的存在形式，只有控制pH在4～9時，鋁才以堿鋁離子形式存在，當鋁以堿鋁離子存在時，才能發揮凝聚聚沉的混凝效果。
PAC投加量是影響混凝效果的另一主要因素。PAC投加量為400mg/L時，COD去除率最高。減少或增加PAC投加量，混凝效果均降低。分析其原因?yàn)椋寒?dāng)PAC投加量不足時，PAC通過架橋作用不能完全吸附廢水中的懸浮物，混凝聚沉后，仍有部分懸浮物殘留在溶液中。當PAC投加量過飽和后，架橋作用需要的粒子表面吸附活性位點不足，架橋作用減弱，致使混凝效果降低。
通過實驗可知，PAM用量多少對COD去除率影響不大，但PAM的用量直接影響混凝過程中礬花的大小和礬花的沉降速度，結合成本因素，PAM的用量以1.6mg/L為宜。
2.2 納濾實驗
2.2.1 膜通量對去除COD的影響

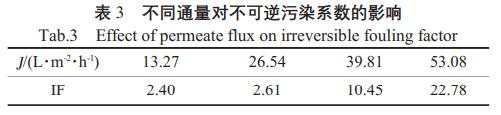

在實驗溫度25℃、轉速0.8kr/min相同條件下，考查不同濃縮倍數和膜通量條件下完成1次5倍濃縮過程對COD去除效果的影響，結果見圖3和表3。
由圖3可知，隨著濃縮倍數增加，濃差極化現象更嚴重，從而導致更高的TMP；且膜通量越大，由于對流作用使膜面溶質反向擴散作用變?nèi)酰瑯訉?dǎo)致濃差極化嚴重，濃差極化層的阻力隨之增大，故導致TMP升高。膜通量的升高同時會導致膜污染加劇（表3），原因是隨著濃差極化加劇，膜面含量升高使溶質更容易析出造成不可逆污染，并更容易進入膜孔造成堵塞，所以膜污染更嚴重。滲透液COD隨膜通量的增加而減小，這是由于膜的截留作用，溶質的傳遞主要受擴散作用控制，膜通量的增加對溶質擴散影響不大，但溶劑通量變大，從而使得溶質截留率變大，透過液的COD減小。
2.2.2 轉速對去除COD的影響

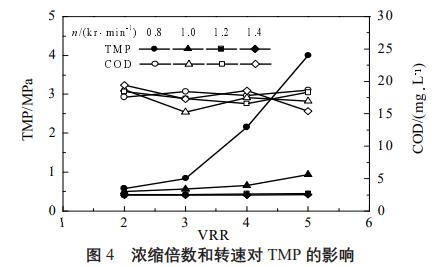

在實際操作中，流體在膜表面的剪切速率可顯著影響膜污染及過濾效率。為此，進一步選擇在較高膜通量50.08L/(m2•h)、溫度25℃的條件下，考查不同攪拌轉速對膜污染及COD去除效果的影響，結果見圖4和表4。
由圖4可知，隨著轉速的提高，TMP上升速度變得緩慢。原因是隨著轉速的增加，料液在膜表面的剪切力變大，有效抑制了濃差極化現象的產生并緩解膜污染；同時，滲透液COD基本不變，說明攪拌速度對截留率的影響很小。
由表4可進一步證實了提高轉速可有效緩解膜污染。但當轉速達到1.2kr/min時，不可逆污染僅達5%左右，進一步提高轉速對不可逆污染的影響不明顯，可能是高轉速下對濃差極化實現了有效控制。因此，后續實驗選擇在膜通量50.08L/(m2•h）、轉速1.2kr/min下進行。
2.2.3 溫度對去除COD的影響

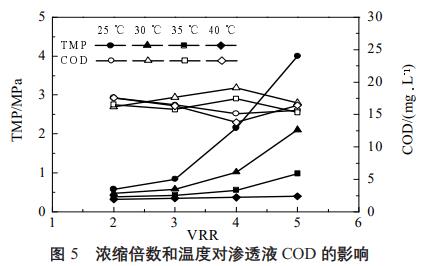

在膜通量50.08L/(m2•h）、轉速800r/min相同條件下，考查不同溫度條件下完成一次5倍濃縮過程對COD去除效果及膜污染的影響，結果見圖5。
由圖5可知，隨著溫度的升高，濃縮倍數對TMP影響越來越小，這是由于高溫下料液粘度變低，膜面溶質反向擴散更容易，導致濃差極化變?nèi)酰涣硗猓瑴囟壬邥?huì)導致膜結構疏松，而膜孔的溶脹會使膜孔徑增大，進而降低膜阻力。

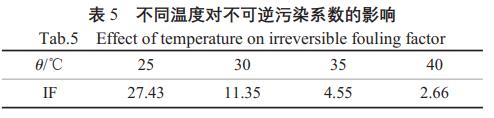

由圖5還可知，溫度對COD截留率沒有產生影響，可能是構成COD物質的分子相對膜孔偏大，溫度的變化對COD的截留率基本沒影響；而溫度升高能有效緩解膜污染（表5），同樣是高溫導致膜面溶質反向擴散更容易，膜面溶質含量降低，濃差極化變?nèi)酰纬赡の廴镜臐摿ο陆邓隆?/span>
2.2.4 濃縮倍數對膜污染及膜性能的影響
實際應用中，應盡可能提高納濾的濃縮倍數，減少濃縮液的體積。參考以上實驗，選擇在膜通量50.08L/(m2•h）、轉速1.2kr/min、溫度25℃的條件下，考察不同濃縮倍數對膜污染及膜性能的影響，結果表明，濃縮倍數從2提高到10，TMP可維持在1MPa以內，透過液COD變化不明顯，維持在20mg/L左右，濁度及色度去除率均達到100%。但當濃縮倍數分別為4、8、12時，不可逆膜污染系數分別為5.53、7.35、9.86，即隨著濃縮倍數的增加，膜的不可逆污染系數增加，膜污染加劇，并導致TMP持續增大。
2.3 納濾濃縮液的處理
混凝上清液在納濾膜深度處理下，經過10倍的濃縮，納濾濃縮液COD為2674mg/L，如果不經處理，該納濾濃縮液無法直接排放。因此采用與處理原水相同的混凝條件對納濾濃縮液進行混凝處理，混凝處理后上清液COD降至437.3mg/L，對此上清液進一步納濾處理，經10倍濃縮后，出水COD降至30mg/L，濁度及色度去除率均達到100%，滿足GB/T19923－2005的工業用水回用標準。因此在工業應用時完全可以將納濾濃縮液回流至整理廢水原水中，從而實現廢水零排放。
3、結論
采用4種混凝劑分別對整理廢水進行了混凝處理，發現PAC的混凝效果最好，COD及濁度去除率最高。通過正交實驗確定了優化混凝條件，即pH為7，PAC、PAM投加量分別為400、1.6mg/L。在此條件下，廢水中COD去除效果最好，達88%以上。
采用NF270納濾膜對混凝處理后的上清液進行處理，出水COD為33mg/L，可滿足中水回用要求。同時，提高膜通量可提高膜過濾效率及設備利用率，但出水COD有明顯的上升，在實際應用中須綜合考慮。溫度、轉速對COD截留率沒有影響，隨著溫度、轉速的升高，TMP降低，膜污染得到緩解，出水COD變化不大。
納濾濃縮液經混凝-納濾在處理后，出水COD可降至30mg/L，出水水質滿足回用要求。因此，在實際應用中可將納濾濃縮液與原廢水混合進行處理，實現廢水零排放。
采用混凝-納濾組合工藝處理整理廢水，出水COD可降至30mg/L左右，總COD去除率達到98%以上，總濁度及色度去除率均達到100%，可滿足GB/T19923－2005的工業用水回用標準。（來源：中國科學院過程工程研究所，生化工程國家重點實驗室，中國科學院大學）
