申請日2016.05.16
公開(公告)日2016.09.21
IPC分類號C02F1/40; C02F1/52
摘要
本實用新型公開了一種含油廢水快速預處理裝置，包括罐體，所述罐體頂部邊緣外側設有溢流槽和溢流口，所述罐體底部呈漏斗狀且在最下方設有排泥口，在所述罐體內部上方等間距傾斜設有若干沉降板，在所罐體下方設有“L”型的污水進口管，所述污水進口管穿過罐體側壁延伸到罐體豎直方向中心處且污水進口管的污水出口方向朝下，在所述罐體下方還設有兩根對稱安裝的噴氣管，所述噴氣管位于污水進口管下方且穿過罐體側壁延伸到罐體中部，在所述罐體下方設有加藥管，所述加藥管位于噴氣管下方且穿過罐體側壁延伸到罐體豎直方向中心位置處。裝置在傳統的沉降設備進行改造，加速了含油物質的析出過程，同時設備占地面積小，處理效率高，運行費用低。
權利要求書

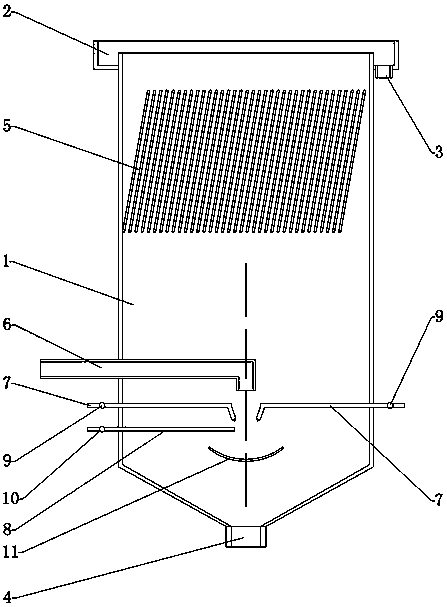

1.一種含油廢水快速預處理裝置，包括豎直設置的罐體(1)，所述罐體(1)頂部邊緣外側設有溢流槽(2)和溢流口(3)，所述罐體(1)底部呈漏斗狀且在最下方設有排泥口(4)，在所述罐體(1)內部上方等間距傾斜設有若干沉降板(5)，其特征在于：在所罐體(1)下方設有“L”型的污水進口管(6)，所述污水進口管(6)穿過罐體(1)側壁延伸到罐體(1)豎直方向中心處且污水進口管(6)的污水出口方向朝下，在所述罐體(1)下方還設有兩根對稱安裝的噴氣管(7)，所述噴氣管(7)位于污水進口管(6)下方且穿過罐體(1)側壁延伸到罐體(1)中部，，在所述罐體(1)下方設有加藥管(8)，所述加藥管(8)位于噴氣管(7)下方且穿過罐體(1)側壁延伸到罐體(1)豎直方向中心位置處。
2.根據權利要求1所述的一種含油廢水快速預處理裝置，其特征在于：在位于所述罐體(1)外側的兩根噴氣管(7)部分上分別設有獨立的氣體流量閥(9)。
3.根據權利要求1或2所述的一種含油廢水快速預處理裝置，其特征在于：所述噴氣管(7)的出氣端傾斜向下設置。
4.根據權利要求1所述的一種含油廢水快速預處理裝置，其特征在于：在位于所述罐體(1)外側的加藥管(8)部分上設有液體流量閥(10)。
5.根據權利要求1所述的一種含油廢水快速預處理裝置，其特征在于：在所述加藥管(8)出口的下方設有一個中部向下凹陷的折流板(11)。
說明書
一種含油廢水快速預處理裝置
技術領域
本實用新型涉及污水處理技術領域，尤其涉及一種含油廢水快速處理裝置。
背景技術
含油污水是一種量大而面廣的污染源。據有關資料表明，世界上每年至少有500-1000萬噸油類通過各種途徑進入水體。含油污水的來源十分廣泛，主要來自石油、石油化工、鋼鐵、焦化、煤氣發生站、機械等工業企業，另外鐵路運輸業、紡織與餐飲行業都會產生含油污水。含油廢水如不經處理直接排入城市排水管道，對排水設備和城市污水處理廠都會造成很大影響，甚至對人民生活，身體健康帶來很大危害。
含油污水的處理目的是去除水中的油、懸浮物、化學需氧量以及其它不利成分，使污水處理后達標排放。目前含油污水的常規處理流程為：將含油污水送入沉降罐進行一級沉降，然后依次進入斜板隔油池二級沉降、緩沖罐，再進行一級過濾和二級過濾，最后出水儲罐，由于常規一級沉降、二級斜板沉降等處理設備效率較低、停留時間長，因此相對投資成本、占地面積都很大。同時由于設備流程長，處理設備較多，造成操作維修不方便，運行費用高等缺陷。
實用新型內容
本實用新型的目的在于克服現有技術的缺陷，提供一種含油廢水快速預處理裝置，該裝置在傳統的沉降設備進行改造，加速了含油物質的析出過程，同時設備占地面積小，處理效率高，運行費用低。
本實用新型采用的技術方案是：
一種含油廢水快速預處理裝置，包括豎直設置的罐體，所述罐體頂部邊緣外側設有溢流槽和溢流口，所述罐體底部呈漏斗狀且在最下方設有排泥口，在所述罐體內部上方等間距傾斜設有若干沉降板，其特征在于：在所罐體下方設有“L”型的污水進口管，所述污水進口管穿過罐體側壁延伸到罐體豎直方向中心處且污水進口管的污水出口方向朝下，在所述罐體下方還設有兩根對稱安裝的噴氣管，所述噴氣管位于污水進口管下方且穿過罐體側壁延伸到罐體中部，，在所述罐體下方設有加藥管，所述加藥管位于噴氣管下方且穿過罐體側壁延伸到罐體豎直方向中心位置處。
進一步地，在位于所述罐體外側的兩根噴氣管部分上分別設有獨立的氣體流量閥。
進一步地，所述噴氣管的出氣端傾斜向下設置。
進一步地，在位于所述罐體外側的加藥管部分上設有液體流量閥。
進一步地，在所述加藥管出口的下方設有一個中部向下凹陷的折流板。
本實用新型的有益效果是：
本實用新型結構簡單，為了加快廢水中油類物質析出，本實用新型涉及采用化學方法，通過加藥管向罐體內加入除油化學藥劑，利用高速噴出的空氣對沖擊污水和除油化學藥劑，使得除油化學藥劑能夠迅速捕獲廢水中的油類物質形成絮狀沉淀物質，并在流經沉降板時逐漸聚集最沉降到罐體底部，同時噴氣管還起到曝氣作用，加速油類絮狀物質析出聚集沉淀過程。本實用新型在傳統的沉降設備上進行改造，加速了含油物質的析出過程，同時設備占地面積小，處理效率高，運行費用低。
