申請日2016.05.30
公開(公告)日2016.07.27
IPC分類號C02F11/12; C02F11/14; E02F5/28
摘要
本發明提出了一種內河污泥清除裝置，可以快速、有效地清除內河污泥。該內河污泥清除裝置包括機動車和安裝于機動車上的污泥脫水機，機動車上還設有中轉箱體、回水管、污泥抽取泵、與污泥抽取泵相連的污泥抽取管、以及與機動車分離設置的頂部開口的污泥箱，中轉箱體由外箱體和外箱體內的內箱體構成，內箱體的側壁設有過水孔，污泥抽取管的污泥出口端位于內箱體的內部的上部;回水管與外箱體的底部相通;污泥脫水機的污泥入口端位于內箱體的內部的下部，污泥脫水機的污水出口與回水管相通，污泥脫水機的污泥出口端位于污泥箱的開口的上方。本發明利用機動車作為載體，可以沿著河岸對河底的污泥進行抽取、脫水，自動化程度高，不會產生二次污染。

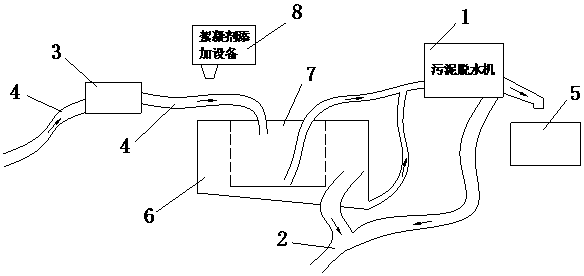

摘要附圖
權利要求書
1.一種內河污泥清除裝置，包括機動車和安裝于機動車上的污泥脫水機，其特征在于所述機動車上還設有中轉箱體、回水管、污泥抽取泵、與污泥抽取泵相連的污泥抽取管、以及與機動車分離設置的頂部開口的污泥箱，所述中轉箱體由外箱體和通過支架架設于外箱體內的內箱體構成，所述內箱體的側壁設有過水孔，污泥抽取管的污泥出口端位于內箱體的內部的上部;回水管與外箱體的底部相通;污泥脫水機的污泥入口端位于內箱體的內部的下部，污泥脫水機的污水出口與回水管相通，污泥脫水機的污泥出口端位于污泥箱的開口的上方。
2.根據權利要求1所述的內河污泥清除裝置，其特征在于所述外箱體的底板為傾斜設置，污泥脫水機的污泥入口端設有污泥分入口，所述污泥分入口在外箱體的底板的最低處與外箱體相通，所述污泥分入口低于回水管的入口端;機動車上還設有用于向所述外箱體內噴灑絮凝劑的絮凝劑添加設備。
3.根據權利要求1所述的內河污泥清除裝置，其特征在于所述污泥抽取管為可伸縮的波紋管，所述機動車上設有長度可調的鋼架，所述污泥抽取管的端部與鋼架固定連接。
4.根據權利要求1或2所述的內河污泥清除裝置，其特征在于所述污泥脫水機為螺旋污泥脫水機。
說明書
內河污泥清除裝置
技術領域
本發明屬于環保技術領域，具體涉及到一種內河污泥清除裝置。
背景技術
由于水體的日益污染，內河污泥中積累了大量的有毒、有害物質及氮磷鉀等有機質，因此必須對內河污泥進行定期清理，以避免藍藻的爆發。但是如何快速、有效地清除河底的污泥，目前并沒有合適的方法。傳統的做法是截斷河道，將污泥挖出并運送至填埋場處填埋，此種方法不僅費時費力，而且在清污過程中會產生刺鼻的氣味，運送污泥時會有污水灑落，對環境產生二次污染。
發明內容
本發明的目的是提出一種內河污泥清除裝置，可以快速、有效地清除內河污泥。
本發明的內河污泥清除裝置包括機動車和安裝于機動車上的污泥脫水機，關鍵在于所述機動車上還設有中轉箱體、回水管、污泥抽取泵、與污泥抽取泵相連的污泥抽取管、以及與機動車分離設置的頂部開口的污泥箱，所述中轉箱體由外箱體和通過支架架設于外箱體內的內箱體構成，所述內箱體的側壁設有過水孔，污泥抽取管的污泥出口端位于內箱體的內部的上部;回水管與外箱體的底部相通;污泥脫水機的污泥入口端位于內箱體的內部的下部，污泥脫水機的污水出口與回水管相通，污泥脫水機的污泥出口端位于污泥箱的開口的上方。
上述內河污泥清除裝置的工作原理如下：
將機動車沿著內河河岸行駛，并將污泥抽取管放置到內河河底，將回水管放置在內河表面;開啟污泥抽取泵后，河底的污泥連同部分河水就會被污泥抽取泵抽取到內箱體內，河水會很快由過水孔流出內箱體而流到外箱體內，內箱體內的污泥會被污泥脫水機中內置的抽取設備抽取到污泥脫水機中進行脫水，由此產生的脫水污泥會掉落到污泥箱中，最終被連同污泥箱一起運走，這樣在運輸過程中就不會有污水掉落到路面上;污泥脫水機產生的污水以及外箱體內的河水最終會沿著回水管流回到河中，由于上述處理過程中河水及污泥始終在較封閉的空間內，因此不會產生刺鼻的氣味，避免了二次污染。
進一步地，所述外箱體的底板為傾斜設置，污泥脫水機的污泥入口端設有污泥分入口，所述污泥分入口在外箱體的底板的最低處與外箱體相通，所述污泥分入口低于回水管的入口端;機動車上還設有用于向所述外箱體內噴灑絮凝劑的絮凝劑添加設備。在工作過程中，絮凝劑添加設備向外箱體內噴灑絮凝劑，以使外箱體內的污水發生絮凝反應，從而將污水中的雜質沉淀于外箱體的底板上，并沿著外箱體的底板逐漸下滑，直至被污泥分入口吸入至污泥脫水機中進行脫水。由于污泥分入口低于回水管的入口端，因此絮凝產生的沉淀物很少會被吸入到回水管中。
進一步地，所述污泥抽取管為可伸縮的波紋管，所述機動車上設有長度可調的鋼架，所述污泥抽取管的端部與鋼架固定連接。通過調節鋼架的長度，可以調節污泥抽取管的抽取端的位置，從而能夠抽取河底較大面積的污泥。
進一步地，所述污泥脫水機為螺旋污泥脫水機，螺旋污泥脫水機具有體積小、靜音、耐用的優點，非常適合于安裝到機動車上進行污泥脫水。
本發明的內河污泥清除裝置利用機動車作為載體，可以沿著河岸對河底的污泥進行抽取、脫水，且整個過程自動化程度高、效率高，不會產生二次污染，因此具有很好的實用性。
