申請日2016.05.16

　　公開(公告)日2016.11.23

　　IPC分類號C02F3/32

　　摘要

　　本實用新型涉及生物浮島污水凈化一體化景觀裝置，包括浮島框架，所述浮島框架內設有容腔，容腔內設有布膜，容腔的上部設有上部浮島區，上部浮島區內設有浮島生物處理器，容腔內設有沉箱生物處理器，沉箱生物處理器包括濾食性水生動物及沉水植物網;容腔的底層設有活性炭及濾食性動物，容腔的側壁上設有內設有濾食性動物的豎向濾食性動物養殖層，豎向濾食性動物養殖層的頂部設有濾食性動物吸附塊，容腔的底部設有LED光源及通氣孔，對污水進行生物凈化，可根據使用現場水位和水深情況，變更組裝方式，可懸浮、沉底、拖帶移動，操作方便，裝備生產成本低，運行費用低廉，將植物凈化和生物膜法水處理技術的有機結合，提高整個生物浮島凈化污水的能力。

　　權利要求書

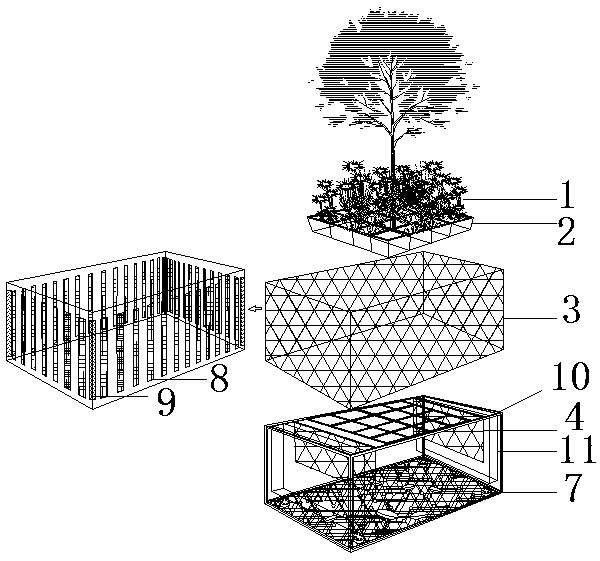

　　1.生物浮島污水凈化一體化景觀裝置，其特征在于，包括浮島框架，所述浮島框架內設有容腔，所述容腔內設有布膜，所述容腔的上部設有上部浮島區，所述上部浮島區內設有浮島生物處理器，所述容腔內設有沉箱生物處理器，所述浮島生物處理器包括浮島景觀植物，所述沉箱生物處理器包括位于所述容腔底部的濾食性水生動物以及位于所述容腔兩側的沉水植物網，所述沉水植物網上設有沉水植物;所述容腔的底層設有活性炭以及濾食性動物，所述容腔的側壁上設有豎向濾食性動物養殖層，所述豎向濾食性動物養殖層內設有濾食性動物，所述豎向濾食性動物養殖層的頂部設有供所述濾食性動物吸附的濾食性動物吸附塊，所述容腔的底部還設有LED光源以及與外部通氣系統連通的通氣孔。

　　2.如權利要求1所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述沉水植物網豎向懸掛在所述容腔內。

　　3.如權利要求2所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述容腔左側分別設有豎向布置的養魚層，所述養魚層與所述豎向濾食性動物養殖層相對布置，所述養魚層位于所述布膜的外側。

　　4.如權利要求3所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述容腔與所述布膜之間設有漁網保護層，所述漁網保護層位于所述養魚層的外側。

　　5.如權利要求4所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述布膜包括若干個豎向布置在所述容腔內的無紡布條，且所述布膜的內端連接有生物質焦層。

　　6.如權利要求1至5任一項所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述浮島景觀植物的下端連接有水培種植槽，所述水培種植槽嵌入在所述上部浮島區內。

　　7.如權利要求6所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述浮島景觀植物包括水生木本植物以及水生草本植物。

　　8.如權利要求7所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述水生木本植物包括大葉算盤子以及水翁。

　　9.如權利要求8所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述水生草本植物包括美人蕉、長耳膜稃草以及鳶尾。

　　10.如權利要求3所述的生物浮島污水凈化一體化景觀裝置，其特征在于，所述養魚層和所述豎向濾食性動物養殖層的頂端分別設置有開關擋網。

　　說明書

　　生物浮島污水凈化一體化景觀裝置

　　技術領域

　　本實用新型涉及環境工程的技術領域，尤其是生物浮島污水凈化一體化景觀裝置。

　　背景技術

　　近年來，隨著人們對生活環境問題越來越關心，周邊的自然環境、特別是水環境的質量和水上自然景觀狀況也得到越來越多的重視。隨著城市綠化美化工作的快速發展，景觀水體不斷增多，由于新鮮水源不足，一些城市內湖、河流或景觀水體水質不斷惡化，水體呈現富營養化，引發藻類過量生長、魚類大量死亡，嚴重破壞了水生態環境。

　　人工浮島、生物載體、曝氣系統是景觀水體治理中的常規手段，但現有技術中通常只采用其中的一種或兩種，即使三者配合使用時也是各自獨立存在或將其中兩者組合成一個系統，還未出現三部分一體化的系統。

　　現有技術中的人工浮島一般都是不可拆卸的，操作不便，裝備生產成本高，運行費用也高。

　　采用“生物浮島”“景觀”關鍵詞，搜索到62篇相關專利，其中，中國專利206460384552.7涉及環境工程和水處理技術，旨在提供一種用于富營養化水體生態修復和園林景觀水體美化的太陽能微動力自澆灌干式生態浮島。本發明結合微生物技術、生態浮島技術和太陽能技術優勢去除富營養化水體中的有機物和氮磷，同時，太陽能澆灌裝置能增加水體中的溶解氧，增強水體自凈能力，達到更好的水生態修復效果。該干式浮島可以種植多種類型的植物，對于豐富 浮島生態系統、促進鳥類及魚類到浮島棲息有著很好的作用，為浮島轉化為自然化提供了充足的條件且對環境不會產生二次污染。中國專利206560583497.9提供了一種用于景觀水體治理的一體化系統，設水體中，包括人工浮島、曝氣系統和生物載體，所述曝氣系統和生物載體均一體化地設在人工浮島中，所述曝氣系統包括曝氣主管和曝氣支管，所述曝氣主管有復數個并均通過空氣輸送總管與鼓風機連通，各曝氣主管沿人工浮島水平方向平行間隔設置，所述曝氣支管連接在曝氣主管上，所述曝氣支管有復數個，各曝氣支管沿曝氣主管平行間隔設置，并從人工浮島的底部向水中延伸，所述生物載體從人工浮島上向水中延伸并間隔排布。

　　上述專利的結構均無法根據現場水位和水深情況，變更組裝景觀裝置的方式。

　　因此要必要涉及一種生物浮島污水凈化一體化景觀裝置，實現根據使用現場水位和水深情況，變更組裝方式，可懸浮、沉底、拖帶移動，操作方便，裝備生產成本低，運行費用低廉。

　　實用新型內容

　　本實用新型的目的在于提供生物浮島污水凈化一體化景觀裝置，旨在解決現有技術中，生物浮島無法根據現場水位和水深情況，變更組裝景觀裝置的方式并且成本較高的問題。

　　本實用新型是這樣實現的，生物浮島污水凈化一體化景觀裝置，包括浮島框架，所述浮島框架內設有容腔，所述容腔內設有布膜，所述容腔的上部設有上部浮島區，所述上部浮島區內設有浮島生物處理器，所述容腔內設有沉箱生物處理器，所述浮島生物處理器包括浮島景觀植物，所述沉箱生物處理器包括 位于所述容腔底部的濾食性水生動物以及位于所述容腔兩側的沉水植物網，所述沉水植物網上設有沉水植物;所述容腔的底層設有活性炭以及濾食性動物，所述容腔的側壁上設有豎向濾食性動物養殖層，所述豎向濾食性動物養殖層內設有濾食性動物，所述豎向濾食性動物養殖層的頂部設有供所述濾食性動物吸附的濾食性動物吸附塊，所述容腔的底部還設有LED光源以及與外部通氣系統連通的通氣孔。

　　進一步地，所述沉水植物網豎向懸掛在所述容腔內。

　　進一步地，所述容腔左側分別設有豎向布置的養魚層，所述養魚層與所述豎向濾食性動物養殖層相對布置，所述養魚層位于所述布膜的外側。

　　進一步地，所述容腔與所述布膜之間設有漁網保護層，所述漁網保護層位于所述養魚層的外側。

　　進一步地，所述布膜包括若干個豎向布置在所述容腔內的無紡布條，且所述布膜的內端連接有生物質焦層。

　　進一步地，所述浮島景觀植物的下端連接有水培種植槽，所述水培種植槽嵌入在所述上部浮島區內。

　　進一步地，所述浮島景觀植物包括水生木本植物以及水生草本植物。

　　進一步地，所述水生木本植物包括大葉算盤子以及水翁。

　　進一步地，所述水生草本植物包括美人蕉、長耳膜稃草以及鳶尾。

　　進一步地，所述養魚層和所述豎向濾食性動物養殖層的頂端分別設置有開關擋網。

　　與現有技術相比，本實用新型提供的生物浮島污水凈化一體化景觀裝置，通過在浮島框架內設置浮島生物處理器以及沉箱生物處理器，對污水進行生物凈化，浮島生物處理器以及沉箱生物處理器自由組裝在框架內，用戶可根據使 用現場水位和水深情況，變更組裝方式，可懸浮、沉底、拖帶移動，操作方便，裝備生產成本低，運行費用低廉，將植物凈化和生物膜法水處理技術的有機結合，提高整個生物浮島凈化污水的能力。
