申請日2016.05.27

　　公開(公告)日2016.11.09

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及一種小型煤層氣廢水處理裝置，包括順次連接的自吸裝置、粗過濾裝置、氧化裝置和過濾吸附裝置，所述的氧化裝置的氧化劑進口連接氧化劑發生器煤層氣廢水通過自吸裝置吸入，通過粗過濾裝置對廢水中的較大雜質進行過濾并收集，在氧化裝置中與強氧化劑進行接觸氧化，從氧化裝置中流出后進入吸附過濾裝置中將廢水中有毒有害物質、重金屬及鹽類進行吸附后達標排放。本實用新型主要針對煤層氣開采過程產生的少量廢水使用，體積小便于放置、移動以及觀察，不使用藥劑，不產生污泥，可將煤層氣開采產生的少量污染物固化到過濾介質中，便于集中處理。

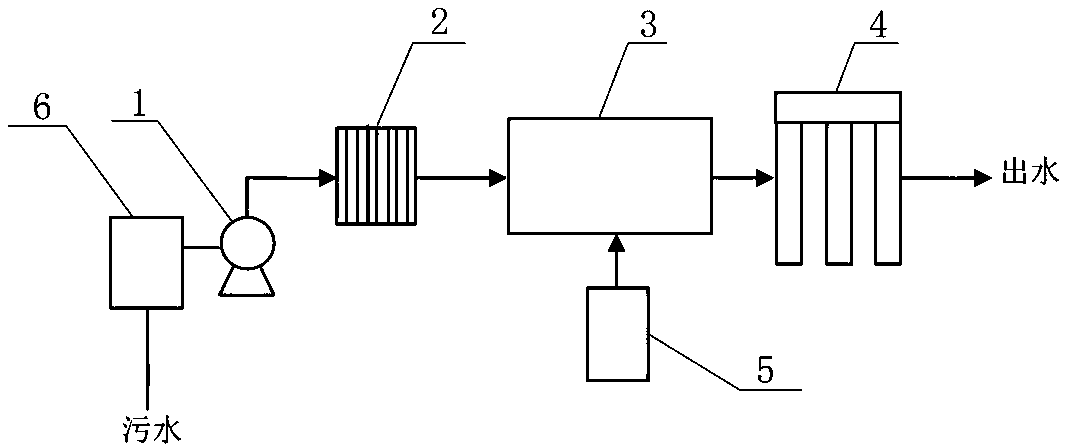

　　摘要附圖



　　權利要求書

　　1.一種小型煤層氣廢水處理裝置，其特征在于：包括順次連接的自吸裝置(1)、粗過濾裝置(2)、氧化裝置(3)和過濾吸附裝置(4)，所述的氧化裝置(3)的氧化劑進口連接氧化劑發生器(5)。

　　2.根據權利要求1所述的小型煤層氣廢水處理裝置，其特征在于：所述的氧化裝置包括箱體(7)、擾流板(8)、自吸泵(9)、文丘里混合器(10)、臭氧管(11)、排水管(12)、進水閥(13)和出水閥(14);所述的文丘里混合器(10)豎直安裝在箱體(7)內一側，文丘里混合器(10)底部設進水口 、頂部設出水口、側面設臭氧進口，所述的進水口連接自吸泵(9)，出水口連接排水管(12)一端，臭氧進口連接臭氧管(11)一端，排水管(12)的另一端在箱體(7)內部，臭氧管(11)另一端連接箱體外的氧化劑發生器(5);所述的擾流板(8)水平安裝在箱體(7)內部，進水閥(13)和出水閥(14)分別設置在箱體(7)兩側。

　　3.根據權利要求2所述的小型煤層氣廢水處理裝置，其特征在于：所述的箱體(7)內裝有浮球液位控制器(15)和浮球接觸開關(16)，該浮球接觸開關(16)與進水閥(13)連接。

　　4.根據權利要求2或3所述的小型煤層氣廢水處理裝置，其特征在于：所述的文丘里混合器(10)和自吸泵(9)外圍設有防腐蝕罩(17)。

　　5.根據權利要求1或2或3所述的小型煤層氣廢水處理裝置，其特征在于：所述的過濾吸附裝置(4)內有pp棉和/或活性炭填充體。

　　說明書

　　小型煤層氣廢水處理裝置

　　技術領域

　　本實用新型涉及廢水處理裝置，特別是涉及煤層氣開采過程中，廢水量較少，不適宜就地建設污水處理廠，且污水運輸不具備條件的情況下使用的小型廢水處理裝置。

　　背景技術

　　煤層氣在勘探開發和利用過程中，會產生高礦化度、高鹽分、含大量懸浮物的煤層氣采出水，若直接全部回注地下，高礦化度、高鹽度的產出水易污染地下淡水層，因為排出量較少，現有的方法是將廢水運至污水處理廠，這樣做成本高且易泄露，不便于管理。亟需研究一種便于放置和移動，簡單高效的小型煤層氣廢水處理裝置。

　　發明內容

　　本實用新型要解決的技術問題是提供一種簡單高效的小型煤層氣廢水處理裝置。

　　為解決以上技術問題，本實用新型采用的技術方案是：

　　一種小型煤層氣廢水處理裝置，包括順次連接的自吸裝置、粗過濾裝置、氧化裝置和過濾吸附裝置，所述的氧化裝置的氧化劑進口連接氧化劑發生器。

　　本實用新型主要針對煤層氣開采過程產生的少量廢水使用。煤層氣廢水通過自吸裝置吸入，通過粗過濾裝置對廢水中的較大雜質進行過濾并收集，然后廢水進入氧化裝置與強氧化劑進行接觸氧化，廢水從氧化裝置中流出后進入吸附過濾裝置中，吸附過濾裝置中的吸附過濾材料將廢水中有毒有害物質、重金屬及鹽類進行吸附后達標排放。

　　作為優選的技術方案，所述的氧化裝置包括箱體、擾流板、自吸泵、文丘里混合器、臭氧管、排水管、進水閥和出水閥;所述的文丘里混合器豎直安裝在箱體內一側，文丘里混合器底部設進水口 、頂部設出水口、側面設臭氧進口，所述的進水口連接自吸泵，出水口連接排水管一端，臭氧進口連接臭氧管一端，排水管的另一端在箱體內部，臭氧管另一端連接箱體外的氧化劑發生器，該氧化劑發生器產生臭氧;所述的擾流板水平安裝在箱體內部，進水閥和出水閥分別設置在箱體兩側。通過自吸泵使裝置內部污水自行循環流動，不斷在文丘里混合器中接觸反應，達到深度氧化的目的。廢水通過進水閥進入箱體，箱體內廢水由自吸泵吸入文丘里混合器中與臭氧接觸氧化，并通過排水管排到箱體內部。水流在箱體內不斷循環流動并進入文丘里混合器。達到設定的氧化時間后開啟出水閥排出已處理好的廢水。

　　作為優選的技術方案，箱體內裝有浮球液位控制器和浮球接觸開關，該浮球接觸開關與進水閥連接。

　　作為優選的技術方案，所述的文丘里混合器和自吸泵外圍設有防腐蝕罩。

　　作為優選的技術方案，所述的過濾吸附裝置內有pp棉和/或活性炭填充體，能夠對水中金屬離子、有毒有害物質、鹽分等進行吸附。

　　本實用新型提供的裝置原理簡單，各部件容易更換，處理過程可控，裝置體積小便于放置、移動以及觀察，各部件易于拆卸更換。不使用藥劑，不產生污泥，設備直接接電即可運行。將煤層氣開采產生的少量污染物固化到過濾介質中，便于集中處理。氧化裝置使用內部自吸泵可以使整個箱體內水流不斷循環流動，污水與臭氧在文丘里混合器內接觸反應，使接觸氧化效率大大提升，減少了臭氧的使用量;擾流板的設置使箱內污水混合更加穩定。
