申請日2016.05.27

　　公開(公告)日2016.11.16

　　IPC分類號C02F9/14; C02F103/20; C02F103/28

　　摘要

　　造紙廢水處理和養殖業糞便水處理結合的設施，由厭氧好氧集成裝置(1)和濕地(2)組成，其特征在于，造紙廢水和養殖業糞便水經厭氧好氧集成裝置(1)處理，生成生態水，生態水通過管道流到濕地(2)，從濕地流到儲存池(3)，用水泵(4)把儲存池里的水抽出來，一是沖洗圈舍;二是送回紙廠，循環利用零排放。

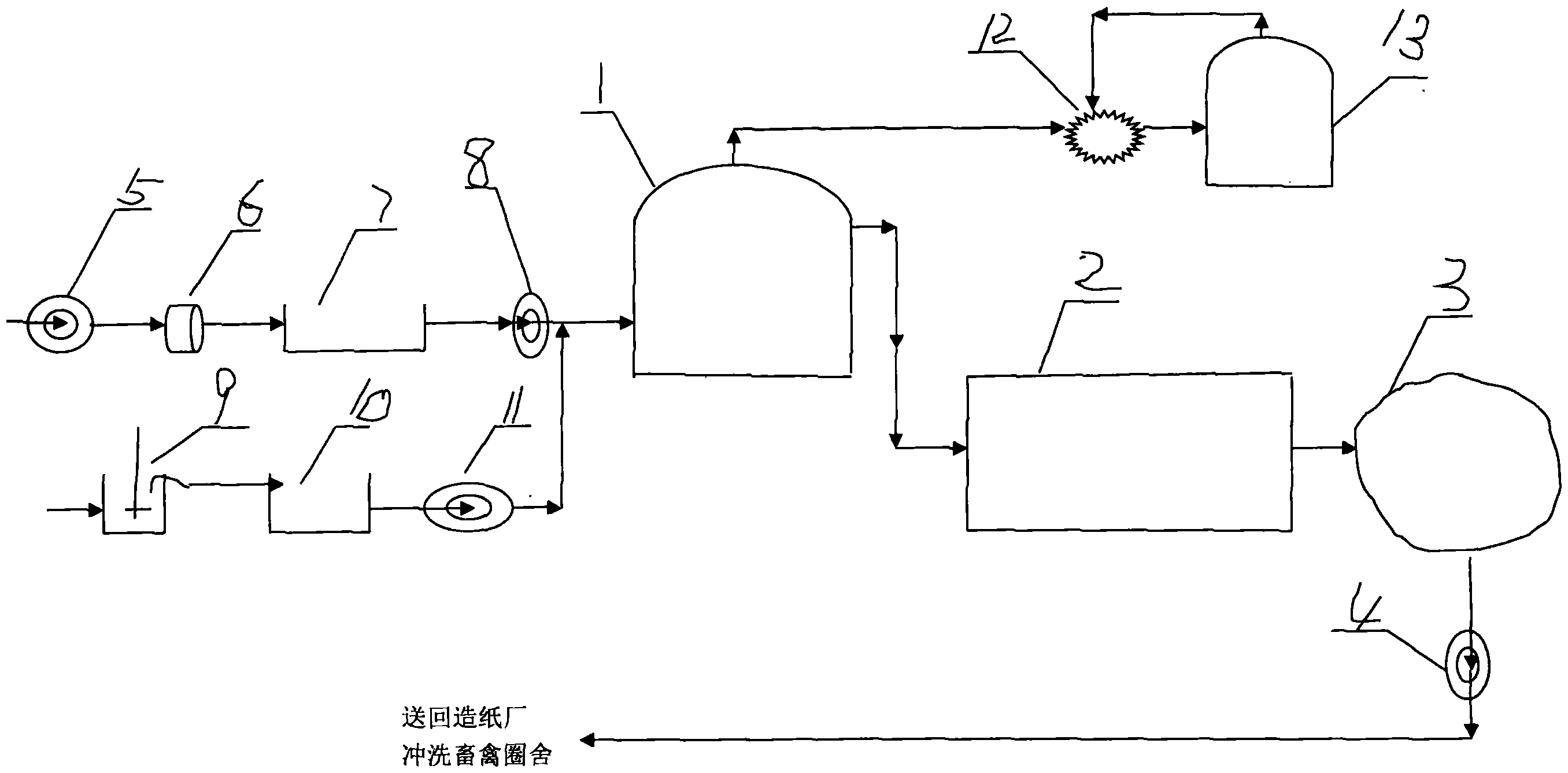

　　摘要附圖



　　權利要求書

　　1.造紙廢水處理和養殖業糞便水處理結合的設施，由厭氧好氧集成裝置(1)和濕地(2)組成，其特征在于，造紙廢水和養殖業糞便水經厭氧好氧集成裝置(1)處理，生成生態水，生態水通過管道流到濕地(2)，從濕地流到儲存池(3)，用水泵(4)把儲存池里的水抽出來，一是沖洗圈舍;二是送回紙廠，循環利用零排放。

　　2.根據權利要求1所述的造紙廢水處理和養殖業糞便水處理結合的設施，其特征在于，還包括造紙廢水用水泵(5)抽到40目滾筒過濾機(6)，過濾后的水通過管道流到沉淀池(7)，沉淀池的上清液，用水泵(8)泵進厭氧好氧集成裝置(1)。

　　3.根據權利要求1所述的造紙廢水處理和養殖業糞便水處理結合的設施，其特征在于，還包括畜禽養殖業糞便水送進攪拌溶解池(9)溢流出來的水，通過管道流到沉淀池(10)，沉淀池上清液，用水泵(11)泵進厭氧好氧集成裝置(1)。

　　4.根據權利要求1所述的造紙廢水處理和養殖業糞便水處理結合的設施，其特征在于，還包括造紙廢水和養殖業糞便水經厭氧好氧集成裝置(1)處理，產生沼氣，沼氣通過管道輸送到發電設備(12)發電，發電設備(12)排放廢氣，廢氣通過管道輸送到產甲烷裝置(13)產生甲烷，甲烷通過管道輸送到發電設備(12)發電，廢氣循環利用零排放。

　　說明書

　　造紙廢水處理和養殖業糞便水處理結合的設施

　　技術領域

　　本發明涉及一種造紙廢水處理和養殖業糞便水處理結合的設施。

　　背景技術

　　目前，造紙廢水處理和畜禽養殖業糞便水處理第一不能把廢水里的污染物全部去除。第二把廢水里的資源當成污染物去除，浪費資源。因此，研究一種造紙廢水處理和養殖業糞便水處理結合的設施，是目前需要解決的技術問題。

　　發明內容

　　本發明所要解決的技術問題是提供一種造紙廢水處理和養殖業糞便水處理結合的設施。

　　本發明解決其技術問題的技術方案是：

　　造紙廢水處理和養殖業糞便水處理結合的設施，由厭氧好氧集成裝置和濕地組成，造紙廢水和養殖業糞便水經厭氧好氧集成裝置處理，生成生態水，生態水通過管道流到濕地，濕地種植水生農作物，農作物根系吸收有機物達到凈化水質之目的。當水質達到沖洗網布標準，從濕地流到儲存池，用水泵把儲存池里的水抽出來，一是沖洗畜禽圈舍;二是送回紙廠用于打漿或沖洗網布，循環利用零排放。

　　作為本發明設施技術方案的一種優先方案，還包括造紙廢水用水泵抽到40目滾筒過濾機，過濾后的水通過管道流到沉淀池，沉淀池的上清液，用水泵泵進厭氧好氧集成裝置。滾筒過濾機過濾出來的廢紙漿，送回造紙車間，再造紙。

　　作為本發明設施技術方案的一種優先方案，還包括畜禽養殖業糞便水送進攪拌溶解池，經攪拌溶解后，溢流出來的水，通過管道流到沉淀池，沉淀池上清液，用水泵泵進厭氧好氧集成裝置。糞渣送進處理固廢沼氣池。

　　作為本發明設施技術方案的一種優先方案，還包括造紙廢水和養殖業糞便水經厭氧好氧集成裝置處理，產生沼氣，沼氣通過管道輸送到發電設備發電，發電設備排放廢氣，廢氣通過管道輸送到產甲烷裝置產生甲烷，甲烷通過管道輸送到發電設備發電，廢氣循環利用零排放。

　　理論依據

　　麥秸造紙廢水含碳多，而含氮少，采用厭氧法處理麥秸造紙廢水，需添加氮元素。通常方法添加化學氮肥。添加化學氮肥一要增加廢水處理運行費用;二要浪費資源，如生產化學氮肥還要排放污染物。故而拋之，采用畜禽養殖業糞便補充厭氧法處理麥秸造紙廢水含氮元素不足。同時，又利用造紙廢水沖洗畜禽圈舍，能夠實現多贏。

　　與現有技術相比，本發明能夠把造紙廢水和畜禽養殖業糞便水里的污染物當作資源，全部利用起來，生產出新產品，造福人民。
