申請日2016.05.12

　　公開(公告)日2016.10.05

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種帶式干燥機污泥自動擠出裝置，包括污泥擠出裝置殼體，所述污泥擠出裝置殼體右壁的下端設有出料管口，所述出料管口與污泥擠出裝置殼體交接處設有擠壓篩板，所述污泥擠出裝置殼體左壁的下端設有支架，所述支架的上端固定有電機，所述電機的輸出端貫穿污泥擠出裝置殼體的左壁與轉軸的一端固定連接，所述轉軸的另一端與污泥擠出裝置殼體右壁設有的軸承活動連接，所述轉軸的周向設有螺旋刀片，所述污泥擠出裝置殼體內腔的上端設有豎直刀片。該帶式干燥機污泥自動擠出裝置，結構簡單、緊湊，對污泥的剪切效果好，保證了電機不會因為污泥雜質堵塞篩孔而燒毀，工作效率高。

　　權利要求書

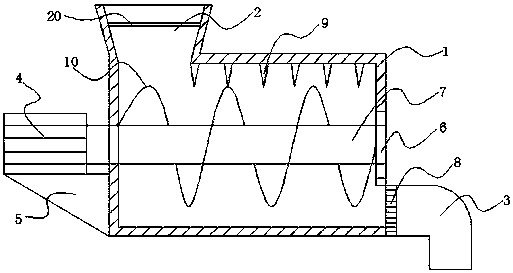

　　1.一種帶式干燥機污泥自動擠出裝置，包括污泥擠出裝置殼體(1)，其特征在于：所述污泥擠出裝置殼體(1)上壁的左端設有進料管口(2)，所述進料管口(2)內設有過濾篩(20)，所述污泥擠出裝置殼體(1)右壁的下端設有出料管口(3)，所述出料管口(3)與污泥擠出裝置殼體(1)交接處設有擠壓篩板(8)，所述污泥擠出裝置殼體(1)左壁的下端設有支架(5)，所述支架(5)的上端固定有電機(4)，所述電機(4)的輸出端貫穿污泥擠出裝置殼體(1)的左壁與轉軸(7)的一端固定連接，所述轉軸(7)的另一端與污泥擠出裝置殼體(1)右壁設有的軸承(6)活動連接，所述轉軸(7)的周向設有螺旋刀片(10)，所述污泥擠出裝置殼體(1)內腔的上端設有豎直刀片(9)。

　　2.根據權利要求1所述的一種帶式干燥機污泥自動擠出裝置，其特征在于：所述軸承(6)位于污泥擠出裝置殼體(1)右壁的中部。

　　3.根據權利要求1所述的一種帶式干燥機污泥自動擠出裝置，其特征在于：所述污泥擠出裝置殼體(1)內腔的上端設有多于六個豎直刀片(9)。

　　4.根據權利要求1所述的一種帶式干燥機污泥自動擠出裝置，其特征在于：所述螺旋刀片(10)的長度大于豎直刀片(9)的長度，且所述螺旋刀片(10)與豎直刀片(9)配合工作。

　　說明書

　　一種帶式干燥機污泥自動擠出裝置

　　技術領域

　　本實用新型涉及污泥處理設備技術領域，具體為一種帶式干燥機污泥自動擠出裝置。

　　背景技術

　　為了提高帶式污泥干燥機的效率，研究者們一直在尋求通過改變污泥的干燥形態來達到此目的，通過擠壓污泥使得污泥形態變化，其表面積增大，便于實現快速、高效的干燥，常常被用在實際生產中，因此污泥的擠出裝置有較大的需要，對擠出裝置的結構設計十分重要，目前，污泥的擠出方式主要有對輥式、壓片式、條狀擠出式等，污泥擠出裝置在擠壓成型的同時能夠擠壓出污泥中多余的水，達到成型的要求，但是，由于在污泥中存在著較多的毛發、纖維物以及雜物，現有的條狀污泥擠出裝置，在使用時存在著因污泥中雜質堵塞篩孔的問題，在污泥擠出過程中，當遇到物體阻塞在污泥擠出的篩板孔中，有時會產生梗阻力矩，使得電動機停止工作，甚至會使電動機燒壞，為此，我們提出一種帶式干燥機污泥自動擠出裝置。

　　實用新型內容

　　本實用新型的目的在于提供一種帶式干燥機污泥自動擠出裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種帶式干燥機污泥自動擠出裝置，包括污泥擠出裝置殼體，所述污泥擠出裝置殼體上壁的左端設有進料管口，所述進料管口內設有過濾篩，所述污泥擠出裝置殼體右壁的下端設有出料管口，所述出料管口與污泥擠出裝置殼體交接處設有擠壓篩板，所述污泥擠出裝置殼體左壁的下端設有支架，所述支架的上端固定有電機，所述電機的輸出端貫穿污泥擠出裝置殼體的左壁與轉軸的一端固定連接，所述轉軸的另一端與污泥擠出裝置殼體右壁設有的軸承活動連接，所述轉軸的周向設有螺旋刀片，所述污泥擠出裝置殼體內腔的上端設有豎直刀片。

　　優選的，所述軸承位于污泥擠出裝置殼體右壁的中部。

　　優選的，所述污泥擠出裝置殼體內腔的上端設有多于六個豎直刀片。

　　優選的，所述螺旋刀片的長度大于豎直刀片的長度，且所述螺旋刀片與豎直刀片配合工作。

　　與現有技術相比，本實用新型的有益效果是：污泥從進料管口進入，將電機打開，螺旋刀片隨著轉軸旋轉，同時與污泥擠出裝置殼體內腔的上端設有的多個豎直刀片配合工作，將污泥內的毛發、纖維物以及雜物進行混合和剪切，即使有沒剪切完全的雜物，也會被螺旋刀片帶動，實現進一步的剪切，因此，避免了污泥中雜質堵塞篩孔，避免電機損壞，剪切后的污泥在螺旋刀片的推動下經過擠壓篩板，擠壓成固定的形狀，實現快速和高效的干燥，該帶式干燥機污泥自動擠出裝置，結構簡單、緊湊，對污泥的剪切效果好，保證了電機不會因為污泥雜質堵塞篩孔而燒毀，工作效率高。
