申請日2016.05.12

　　公開(公告)日2017.11.21

　　IPC分類號F16L9/128

　　摘要

　　本發明涉及一種HDPE內外雙筋加強污水專用管，它包括呈圓筒狀的內管(1)，內管(1)的外壁面沿該內管的長度方向螺旋環繞有中空外管(2)，外管(2)的波峰與內管(1)之間形成中空內腔(3)，外管(2)的波谷與內管(1)相互熔合在一起，其特征在于在所述中空內腔(3)內設置有增強內筋(4)，增強內筋(4)的一端與外管(2)的內壁相連，另一端與內管(1)的外壁相連，在所述外管(2)的波谷上設置有增強外筋(5)。本發明通過在管體的中空內腔中設置內筋，以及在管體最薄弱的波谷位置設置增強外筋，達到雙重加強作用，從而提高污水專用管的強度和抗壓能力。

　　權利要求書

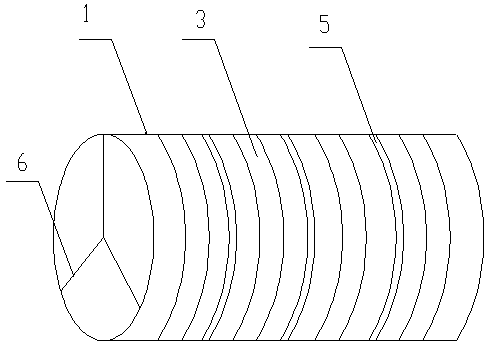

　　1.一種HDPE內外雙筋加強污水專用管，它包括呈圓筒狀的內管(1)，其特征在于：在所述內管(1)內部沿圓周方向均勻設置有多個支撐板(6)，所述支撐板(6)的一端固定連接在管壁上，另一端交匯連接于管體(1)的幾何中心上，內管(1)的外壁面沿該內管的長度方向螺旋環繞有中空外管(2)，外管(2)的波峰與內管(1)之間形成中空內腔(3)，外管(2)的波谷與內管(1)相互熔合在一起，其特征在于在所述中空內腔(3)內設置有增強內筋(4)，增強內筋(4)的一端與外管(2)的內壁相連，另一端與內管(1)的外壁相連，在所述外管(2)的波谷上設置有增強外筋(5)。

　　2.根據權利要求1所述的一種HDPE內外雙筋加強污水專用管，其特征在于所述增強內筋(4)可以是單根豎直設置，或兩根平行豎直設置，或兩根成一定夾角對稱布置。

　　3.根據權利要求1或2所述的一種HDPE內外雙筋加強污水專用管，其特征在于所述增強外筋(5)的截面形狀為半圓形或矩形。

　　說明書

　　HDPE內外雙筋加強污水專用管

　　技術領域

　　本發明涉及一種HDPE內外雙筋加強污水專用管，尤其涉及一種埋入地下的纏繞波紋管。屬于管件技術領域。

　　背景技術

　　傳統的污水處理排水管道采用水泥管道，這種管道需要全部在現場施工，施工起來非常的不方便，施工成本高，而且不能被重復利用，使用壽命也受到一定的限制。

　　近年來，隨著對市政管道的大量需求，并為克服之前的一些技術缺陷，出現了許多塑料管道，如PVC 管、直通輸水管、鋼帶增強型螺旋波紋管、具有中空凸肋的纏繞波紋管等。HDPE 螺旋波紋管是以高密度聚乙烯為原料的一種新型輕質管材，具有重量輕、耐高壓、韌性好、施工快、壽命長等特點，其優異的管壁結構設計，與其他結構的管材相比，成本大大降低，并且由于連接方便、可靠，在國內外得到廣泛應用，大量代替混凝土管和鑄鐵管。

　　由于目前HDPE 螺旋波紋管通常作為埋在地下排水用的管材，其承受外部壓力的大小，直接影響了管材性能的好壞，其衡量指標即為環剛度。如果HDPE 螺旋波紋管的環剛度不夠，則會造成管材在施工或作用中因無法承受外部的壓力而發生變形。

　　發明內容

　　本發明的目的在于克服上述不足，提供一種HDPE內外雙筋加強污水專用管，能增強纏繞波紋管的強度和抗壓能力。

　　本發明的目的是這樣實現的：一種HDPE內外雙筋加強污水專用管，它包括呈圓筒狀的內管，在所述內管內部沿圓周方向均勻設置有多個支撐板，所述支撐板的一端固定連接在管壁上，另一端交匯連接于管體的幾何中心上，內管的外壁面沿該內管的長度方向螺旋環繞有中空外管，外管的波峰與內管之間形成中空內腔，外管的波谷與內管相互熔合在一起，在所述中空內腔內設置有增強內筋，增強內筋的一端與外管的內壁相連，另一端與內管的外壁相連，在所述外管的波谷上設置有增強外筋。

　　所述增強內筋可以是單根豎直設置，或兩根平行豎直設置，或兩根成一定夾角對稱布置。

　　所述增強外筋的截面形狀為半圓形或矩形。

　　與現有技術相比，本發明的有益效果是：

　　本發明通過在管體的中空內腔中設置內筋，以及在管體最薄弱的波谷位置設置增強外筋，達到雙重加強作用，從而提高污水專用管的強度和抗壓能力。
