申請日2016.05.04

　　公開(公告)日2016.07.13

　　IPC分類號C02F9/14; C02F101/30

　　摘要

　　本發明公開了一種具有排氣管的生活污水處理總站，它包括從左往右順次連通的格柵渠(1)、酸化調節池(2)、初濾池(3)、厭氧生物濾池(4)、充氧池(5)、好氧生物濾池(6)、終濾池(7)、植物檢測池(8)以及放流渠(9)，好氧生物濾池(6)內填裝有好氧生物載體，充氧池(5)內安裝有曝氣裝置(10)，排氣管II(14)的上表面設置有彎頭B(15)，排氣管II(14)上且沿排氣管II(14)的長度方向設置有多個小孔B(17)，每個小孔B(17)均設置于排氣管II(14)的下表面。本發明的有益效果是：能夠保證好氧生物載體和厭氧生物載體活性、能夠集中對反應中產生的氣體進行集中處理、水質檢測精度高。

　　權利要求書

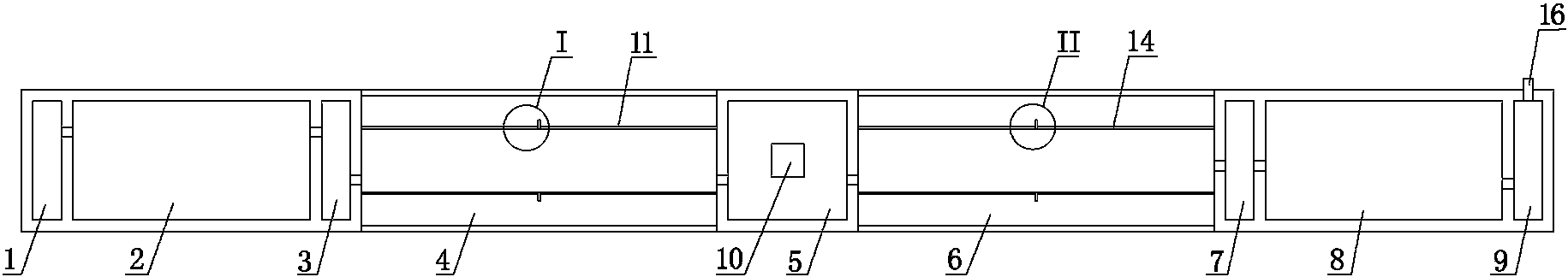

　　1.一種具有排氣管的生活污水處理總站，其特征在于：它包括從左往右順次連通的格柵渠(1)、酸化調節池(2)、初濾池(3)、厭氧生物濾池(4)、充氧池(5)、好氧生物濾池(6)、終濾池(7)、植物檢測池(8)以及放流渠(9)，所述的酸化調節池(2)內添加有厭氧發酵菌，厭氧生物濾池(4)內填裝有厭氧生物載體，好氧生物濾池(6)內填裝有好氧生物載體，所述的充氧池(5)內安裝有曝氣裝置(10)，所述的厭氧生物濾池(4)內且位于厭氧生物濾池(4)的前后端均設置有排氣管I(11)，兩個排氣管I(11)相互平行設置，排氣管I(11)的上表面設置有彎頭A(12)，排氣管I(11)上且沿排氣管I(11)的長度方向設置有多個小孔A(13)，每個小孔A(13)均設置于排氣管I(11)的下表面，所述的好氧生物濾池(6)內且位于好氧生物濾池(6)的前后端均設置有排氣管II(14)，兩個排氣管II(14)相互平行設置，排氣管II(14)的上表面設置有彎頭B(15)，排氣管II(14)上且沿排氣管II(14)的長度方向設置有多個小孔B(17)，每個小孔B(17)均設置于排氣管II(14)的下表面。

　　2.根據權利要求1所述的一種具有排氣管的生活污水處理總站，其特征在于：所述的放流渠(9)的后墻體上設置有污水排放管(16)。

　　3.根據權利要求1所述的一種具有排氣管的生活污水處理總站，其特征在于：它還包括控制器，所述的控制器與曝氣裝置(10)連接。

　　4.根據權利要求1所述的一種具有排氣管的生活污水處理總站，其特征在于：所述的排氣管I(11)和排氣管II(14)的管徑均為50mm。

　　5.根據權利要求1所述的一種具有排氣管的生活污水處理總站，其特征在于：所述的小孔A(13)和小孔B(17)的孔徑均為8mm。

　　說明書

　　一種具有排氣管的生活污水處理總站

　　技術領域

　　本發明涉及生活污水處理的技術領域，特別是一種具有排氣管的生活污水處理總站。

　　背景技術

　　目前，隨著人類文明的進步和社會經濟的發展，人類已逐步認識到環境保護對促進社會進步和經濟持續、穩定、協調發展的重要意義。環境保護工作已成為我們的一項基本國策，受到社會普遍的關注和重視。

　　農村科技農業快速發展的同時，加快了我國新農村建設規劃的步伐，不久的將來將會告別同村各戶“散居”的時代，取而代之的將是生活、醫療、科學、文化“軟硬”設施條件齊全同村聚居的格局。農村聚居生活不僅能夠加速基礎設施、教育的普及，還能極大地提高農村的生活水平，但是人口的高密度聚集模式必將對周圍的生態環境帶來很大的挑戰，其中污染最突出的就是人們居住生活所產生的生活污水，這嚴重阻礙著新農村發展建設的步伐。

　　生活污水主要是由糞便和洗滌污水組成，含有大量的有機物，如纖維素、淀粉、糖類和脂肪蛋白質等，在厭氧細菌作用下，易生惡臭物質;也常含有病原菌、病毒和寄生蟲卵;生活污水若不妥善處理，就會通過地表徑流和滲濾進入地下水層污染地下水。污水中通常還有較多的有害有機物，通常采用微生物對有機物進行分解，然而在分解過程中會產生大量的氣體，這些氣體若堆積在微生物處理池內這將導致微生物活性降低，微生物載體的壽命顯著縮短，此外產生的氣體有的具有毒性需要集中燃燒處理。

　　發明內容

　　本發明的目的在于克服現有技術的缺點，提供一種結構緊湊、能夠保證好氧生物載體和厭氧生物載體活性、能夠集中對反應中產生的氣體進行集中處理、水質檢測精度高的具有排氣管的生活污水處理總站。

　　本發明的目的通過以下技術方案來實現：一種具有排氣管的生活污水處理總站，它包括從左往右順次連通的格柵渠、酸化調節池、初濾池、厭氧生物濾池、充氧池、好氧生物濾池、終濾池、植物檢測池以及放流渠，所述的酸化調節池內添加有厭氧發酵菌，厭氧生物濾池內填裝有厭氧生物載體，好氧生物濾池內填裝有好氧生物載體，所述的充氧池內安裝有曝氣裝置，所述的厭氧生物濾池內且位于厭氧生物濾池的前后端均設置有排氣管I，兩個排氣管I相互平行設置，排氣管I的上表面設置有彎頭A，排氣管I上且沿排氣管I的長度方向設置有多個小孔A，每個小孔A均設置于排氣管I的下表面，所述的好氧生物濾池內且位于好氧生物濾池的前后端均設置有排氣管II，兩個排氣管II相互平行設置，排氣管II的上表面設置有彎頭B，排氣管II上且沿排氣管II的長度方向設置有多個小孔B，每個小孔B均設置于排氣管II的下表面。

　　所述的放流渠的后墻體上設置有污水排放管。

　　它還包括控制器，所述的控制器與曝氣裝置連接。

　　所述的排氣管I和排氣管II的管徑均為50mm。

　　所述的小孔A和小孔B的孔徑均為8mm。

　　本發明具有以下優點：(1)本發明能夠通過在植物檢測池內栽植水生植物并通過其健康生長狀況觀察了解整個生活污水處理站的處理出水水質情況，從而更能真實反應出水水質情況，具有檢測精度高的特點。(2)本發明通過排氣管I和排管II將氣體從池內排出，增大了好氧生物載體和厭氧生物載體的活性，延長了其使用壽命，同時集中收集了甲烷、硫化氫等氣體，方便了后續處理，避免了這些有害氣體污染大氣。
