申請日2015.06.12

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種集成式全膜鍋爐補給水處理系統，包括依次連通的預處理系統、自清洗裝置、超濾裝置、反滲透裝置和電去離子裝置。與現有技術相比，本實用新型的超濾裝置、反滲透裝置和電去離子裝置均采用膜式裝置，能夠高效的去除原水中的污染物并且能夠深度脫鹽，該系統具有設備占地面積小、化學藥品用量少、無污染物排放、運行操作簡單、易于維護、自動化程度高、設備運行成本低，產水水質符合高壓鍋爐給水規范，電導率≤0.1μs/cm，SiO2≤20μg/l等諸多優點。

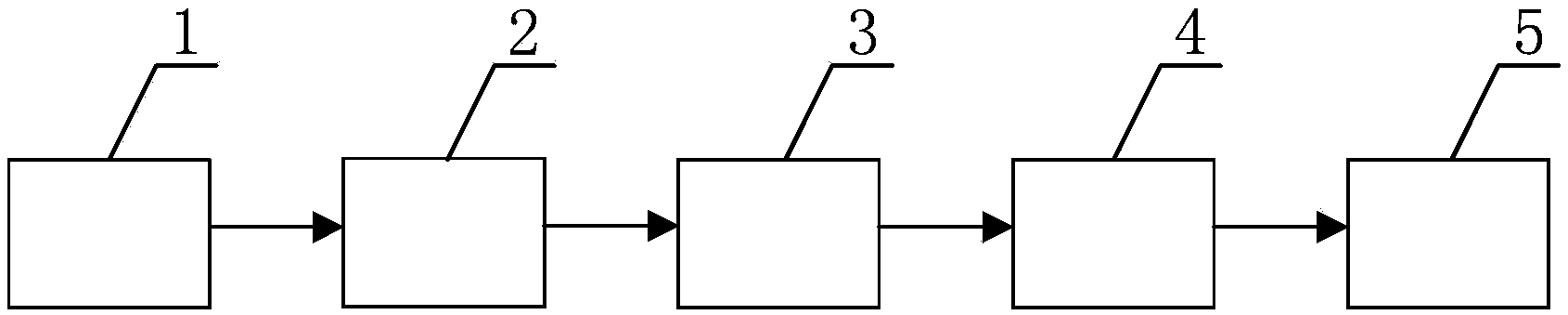

　　摘要附圖



　　權利要求書

　　1.一種集成式全膜鍋爐補給水處理系統，其特征在于，包括依次連通的預處理系統(1)、自清洗裝置(2)、超濾裝置(3)、反滲透裝置(4)和電去離子裝置(5)，超濾裝置(3)是內壓式，超濾裝置(3)是中空纖維式。

　　2.根據權利要求1所述的集成式全膜鍋爐補給水處理系統，其特征在于，超濾裝置(3)的超濾膜的孔的直徑大于或者等于1納米，超濾裝置(3)的超濾膜的孔的直徑小于或者等于50納米。

　　3.根據權利要求2所述的集成式全膜鍋爐補給水處理系統，其特征在于，超濾裝置(3)的超濾膜的孔的直徑等于25納米。

　　說明書

　　集成式全膜鍋爐補給水處理系統

　　技術領域

　　本實用新型涉及鍋爐補給水處理領域，特別是涉及一種集成式全膜鍋爐補給水處理系統。

　　背景技術

　　傳統鍋爐補給水制備的流程為：原水預處理(混凝沉降+機械過濾)-陽床-陰床-混床-除鹽 水。而傳統的鍋爐補給水處理系統中罐體設備多，需要設置的酸堿再生系統占地面積大;系 統運行需要再生，藥劑消耗大，成本高;不符合環保及可持續發展要求。基于此，減少鍋爐 補給水處理系統的占地面積，降低鍋爐補給水處理系統的藥劑使用量成為了亟待解決的問題。

　　實用新型內容

　　本實用新型的目的在于，提供一種集成式全膜鍋爐補給水處理系統，能夠減少系統占地 面積，并且能夠降低藥劑使用量，從而降低鍋爐補給水處理系統的成本。

　　為解決上述技術問題，本實用新型采用如下的技術方案：

　　一種集成式全膜鍋爐補給水處理系統，包括依次連通的預處理系統、自清洗裝置、超濾 裝置、反滲透裝置和電去離子裝置。

　　其中，超濾裝置，是一種膜分離裝置，能夠將溶液凈化，分離或者濃縮。主要用于截留、 去除水中的懸浮物、膠體、微粒、細菌和病毒等大分子物質。超濾膜根據膜材料可分為：有 機膜和無機膜。超濾膜的工作以篩分機理為主，通過調整工作壓力和膜的孔徑大小來調整對 水的凈化處理效果。

　　反滲透是滲透的一種反向遷移運動，在一定的壓力驅動下使溶液中的溶劑通過反滲透膜 (或稱半透膜)分離出來。因為它和自然滲透的方向相反，故稱反滲透。用反滲透技術將原 水中的無機離子、細菌、病毒、有機物及膠體等雜質去除，以獲得高質量的純凈水。其特點 為在常溫條件下，就可以對溶質和水進行分離或濃縮，因而能耗低;其雜質去除范圍廣，可 去除無機鹽和各類有機物雜質;具有較高的水回用率;并且分離裝置簡單，自動化程度高、 容易操作和維修。

　　電去離子裝置又稱連續電除鹽裝置，它科學地將電滲析技術和離子交換技術融為一體， 通過陽、陰離子膜對陽、陰離子的選擇透過作用以及離子交換樹脂對水中離子的交換作用， 在電場的作用下實現水中離子的定向遷移，從而達到水的深度凈化除鹽，并通過水電解產生 的氫離子和氫氧根離子對裝填樹脂進行連續再生，因此電去離子制水過程不需酸、堿化學藥 品再生即可連續制取高品質超純水，它具有技術先進、結構緊湊、操作簡便的優點。

　　前述的集成式全膜鍋爐補給水處理系統中，超濾裝置的超濾膜的孔的直徑大于或者等于 1納米，超濾裝置的超濾膜的孔的直徑小于或者等于50納米。

　　前述的集成式全膜鍋爐補給水處理系統中，超濾裝置的超濾膜的孔的直徑等于25納米。

　　前述的集成式全膜鍋爐補給水處理系統中，超濾裝置是外壓式或者內壓式。

　　前述的集成式全膜鍋爐補給水處理系統中，超濾裝置是平板式、管式、毛細管式、中空 纖維式或多孔式。

　　本系統相對于傳統的鍋爐補給水處理系統能夠減少占地面積約30%;安裝施工工作量減 少40%;運行費用降低40%;酸堿廢水減少排放95%;生產的水的電導提高了一倍。

　　與現有技術相比，本實用新型的超濾裝置、反滲透裝置和電去離子裝置均采用膜式裝置， 能夠高效的去除原水中的污染物并且能夠深度脫鹽，該系統具有設備占地面積小、化學藥品 用量少、無污染物排放、運行操作簡單、易于維護、自動化程度高、設備運行成本低，產水 水質符合高壓鍋爐給水規范，電導率≤0.1μs/cm，SiO2≤20μg/l等諸多優點。
