申請日2014.10.24

　　公開(公告)日2015.02.11

　　IPC分類號C02F9/14

　　摘要

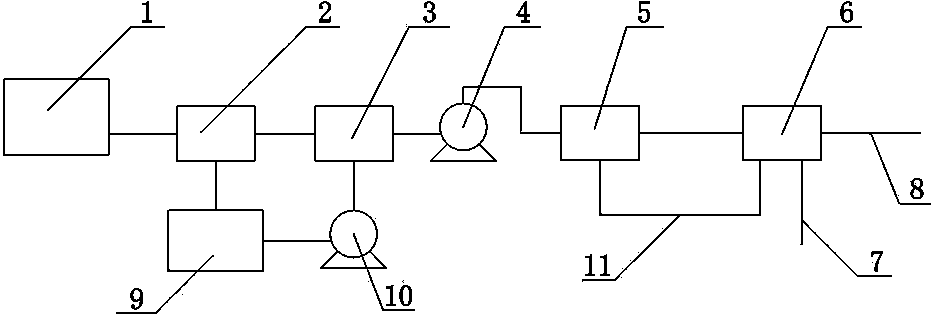

　　本實用新型涉及藥用綜合廢水處理系統，它包括廢水收集池(1)、格柵池(2)、調節池(3)、厭氧水解池(5)和沉淀池(6)，廢水收集池(1)的出水口與格柵池(2)的入水口連通，格柵池(2)的第一出口與調節池(3)的第一入口連通，調節池(3)的出口與厭氧水解池(5)的入口連通，調節池(3)的出口與厭氧水解池(5)的管路上設置有提升泵(4)，厭氧水解池(5)的出口與沉淀池(6)的入口連通，沉淀池(6)上還設置有污泥定期清理口(7)和廢水排放口(8)。本實用新型的優點在于：維護成本低;設置應急儲存池，當處理站無法正常運行時，將廢水儲存于應急儲存池中，具備應急能力;厭氧生物菌流失速度慢，處理效果好。


　　權利要求書

　　1.藥用綜合廢水處理系統，其特征在于：它包括廢水收集池(1)、格柵池(2)、調節池(3)、厭氧水解池(5)和沉淀池(6)，廢水收集池(1)的出水口與格柵池(2)的入水口連通，格柵池(2)的第一出口與調節池(3)的第一入口連通，調節池(3)的出口與厭氧水解池(5)的入口連通，調節池(3)的出口與厭氧水解池(5)的管路上設置有提升泵(4)，厭氧水解池(5)的出口與沉淀池(6)的入口連通，沉淀池(6)上還設置有污泥定期清理口(7)和廢水排放口(8)。

　　2.根據權利要求1所述的藥用綜合廢水處理系統，其特征在于：所述的格柵池(2)的第二出口與應急儲存池(9)連通，應急儲存池(9)與調節池(3)的第二入口連通，且應急儲存池(9)與調節池(3)之間的管路上還設置有潛污泵(10)。

　　3.根據權利要求1所述的藥用綜合廢水處理系統，其特征在于：所述的厭氧水解池(5)與沉淀池(6)之間還設置有回流管(11)。

　　說明書

　　藥用綜合廢水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，特別是藥用綜合廢水處理系統。

　　背景技術

　　制藥廢水的處理國內外已有較成熟的工藝。長期的實踐經驗表明，采用生物處理技術消除有機污染物是最為經濟的方式，因此針對制藥廢水中主要污染物為有機物的特點，各類生物處理技術和工藝成為研發及推廣應用的重點，大體上可劃分為好氧工藝、厭氧、厭氧+好氧組合工藝。

　　生物處理，對于制藥廢水，通常采用厭氧—好氧生化。因為好氧生物處理對進水的BOD/COD有一定的要求，太小不易生化，甚至不能生化處理。眾所周知，微生物對有機物的攝取只有溶解性的小分子物質才可直接進入細胞體內，而不溶性大分子物質，首先要通過胞外酶的分解才得以進入微生物體內的代謝過程。制藥廢水大量的非溶解的物質，或溶解性的大分子物質，而導致單純好氧生物處理效果不佳，這已被在工程實踐中證實的。

　　經過人們的多年研究，采用水解酸化工藝可大大的提高廢水的可生化性。水解是利用厭氧發酵的前二階段。因為厭氧發酵分成四個階段：①第一階段—水解階段;②第二階段—酸化階段;③第三階段—酸性衰退階段;④第四階段—甲烷化階段。在水解階段固體物質降解為溶解性的物質，大分子物質降解為小分子物質，在產酸階段碳水化合物降解為脂肪酸，主要是醋酸，丁酸和丙酸。水解和產酸進行得比較快，難于把它們分開。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的缺點，提供一種維護成本低、具備應急能力和處理效果好的藥用綜合廢水處理系統。

　　本實用新型的目的通過以下技術方案來實現：藥用綜合廢水處理系統，它包括廢水收集池、格柵池、調節池、厭氧水解池和沉淀池，廢水收集池的出水口與格柵池的入水口連通，格柵池的第一出口與調節池的第一入口連通，調節池的出口與厭氧水解池的入口連通，調節池的出口與厭氧水解池的管路上設置有提升泵，厭氧水解池的出口與沉淀池的入口連通，沉淀池上還設置有污泥定期清理口和廢水排放口。

　　所述的格柵池的第二出口與應急儲存池連通，應急儲存池與調節池的第二入口連通，且應急儲存池與調節池之間的管路上還設置有潛污泵。

　　所述的厭氧水解池與沉淀池之間還設置有回流管。

　　本實用新型具有以下優點：

　　1、在厭氧水解池與沉淀池之間還設置有回流管，可將從厭氧水解池流出的厭氧生物菌送回厭氧水解池，減少厭氧生物菌的流失，提高污水處理效果，減少清掏污泥量，提高沉淀池的沉淀效果。

　　2、若處理站因故不能正常運行時，將污水儲存在應急儲存池中，待處理站正常后，用移動潛污泵將污水抽回處理系統處理，確保污水未經處理不得排放，具備應急能力。

　　3、厭氧水解生物處理是一種不需能耗的生物處理工藝，大大的降低了污水處理的運行成本。
