申請日2014.10.17

　　公開(公告)日2015.01.14

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種污水淤泥處理系統，污水收集井經進水管依次與污水提升泵、混凝劑反應水箱連通，混凝劑加藥箱經混凝劑加藥泵與進水管連通，混凝劑反應水箱上安裝混凝攪拌器，混凝劑反應水箱經溢流水管與絮凝劑反應水箱連通，絮凝劑加藥箱經絮凝劑加藥泵與溢流水管連通，絮凝劑反應水箱上安裝絮凝攪拌器，絮凝劑反應水箱的底部設置絮凝排污管，絮凝排污管與壓濾機連通，壓濾機的出水口與污水收集井連通，絮凝劑反應水箱經管路依次與增壓泵、多介質過濾器、活性炭過濾器、精密過濾器連通。本實用新型污水淤泥處理系統通過多級沉淀與過濾，污水中的泥沙油污能完全凝結沉淀，水的濁度依然維持在8個NTU以下，完全滿足污水處理系統的后級處理。


　　權利要求書

　　1.一種污水淤泥處理系統，其特征在于：包括污水收集井、污水提升泵、混凝劑反應水箱、絮凝劑反應水箱、多介質過濾器、活性炭過濾器、精密過濾器，污水收集井經管路與污水提升泵的進水口連通，污水提升泵的出水口經進水管與混凝劑反應水箱連通，混凝劑加藥箱經混凝劑加藥泵與進水管連通，混凝劑反應水箱上安裝混凝攪拌器，混凝攪拌器的攪拌葉片伸入混凝劑反應水箱內，混凝劑反應水箱的底部設置混凝排污管，混凝劑反應水箱經溢流水管與絮凝劑反應水箱連通，絮凝劑加藥箱經絮凝劑加藥泵與溢流水管連通，絮凝劑反應水箱上安裝絮凝攪拌器，絮凝攪拌器的攪拌葉片伸入絮凝劑反應水箱內，絮凝劑反應水箱的底部設置絮凝排污管，絮凝排污管與壓濾機的進口連通，壓濾機的出水口經排水管與污水收集井連通，排水管上串聯閥門，絮凝劑反應水箱的出水口經管路依次與增壓泵、多介質過濾器、活性炭過濾器、精密過濾器連通。

　　2.根據權利要求1所述的污水淤泥處理系統，其特征在于：所述混凝排污管上串聯排污閥。

　　3.根據權利要求2所述的污水淤泥處理系統，其特征在于：所述絮凝劑反應水箱的下部設置為漏斗形。

　　4.根據權利要求3所述的污水淤泥處理系統，其特征在于：所述精密過濾器采用5μmPP棉濾芯。

　　說明書

　　污水淤泥處理系統

　　技術領域

　　本實用新型屬于水處理技術領域，特別是涉及一種污水淤泥處理系統。

　　背景技術

　　目前污水處理過程中，一般采用沉淀池沉淀過濾的方法來清除水中的泥沙，但這樣的方法只能沉淀去除水中比重較大的污物，對于水中顆粒很細的腐殖質、細菌、藻類所形成的膠體微粒，由于布朗運動和靜電排斥力而表現出聚合穩定性和沉降穩定性，通常這樣的重力沉淀方法難以去除，所以這樣處理完的污水濁度依然很高，濁度往往能達到3000NTU以上，污水處理的后級系統一般難以承擔如此高濁度的水，仍然較難利用。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種沉淀效果好、處理后的水濁度低的污水淤泥處理系統。

　　為解決上述技術問題，本實用新型采用如下技術方案：

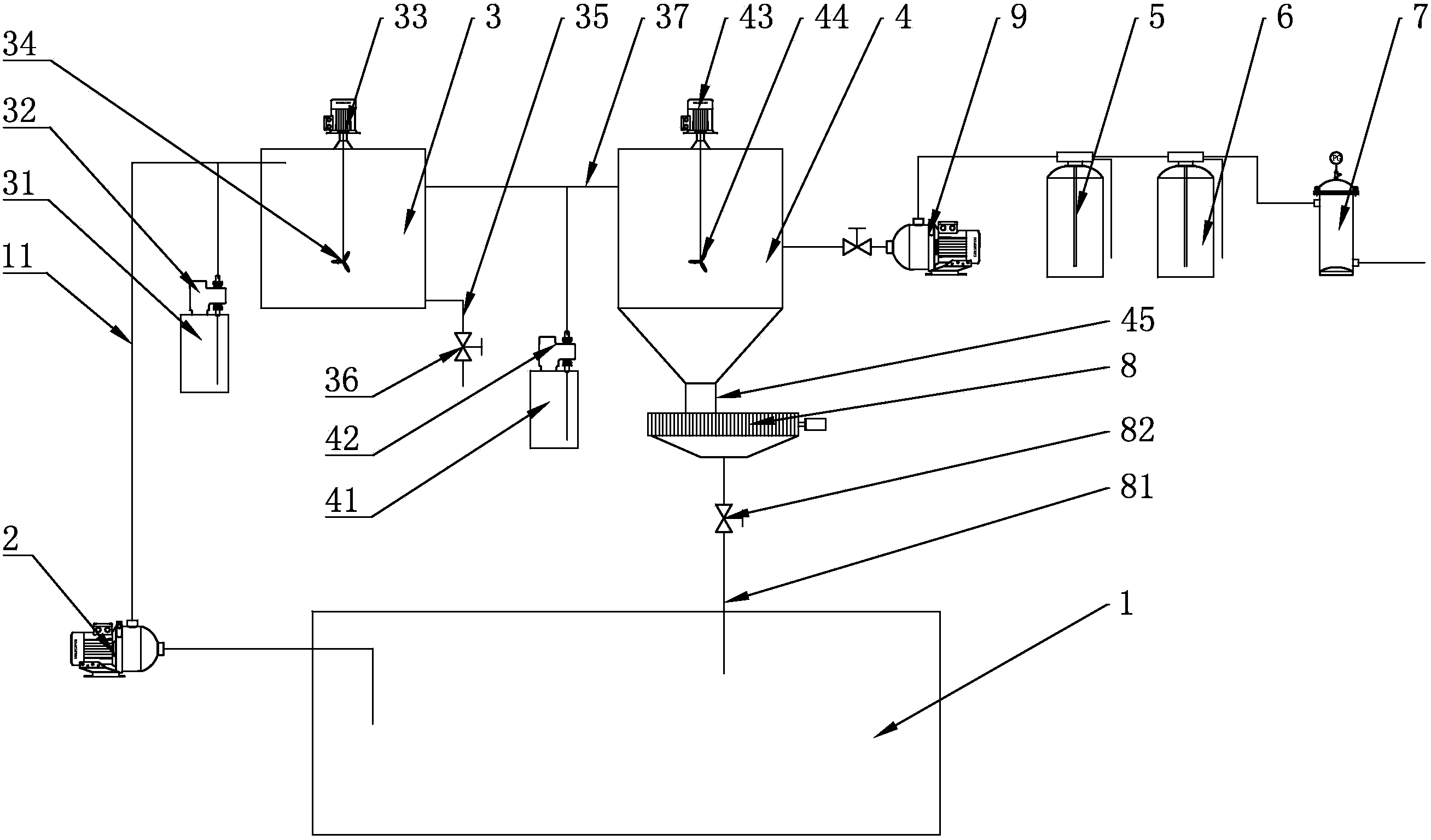

　　一種污水淤泥處理系統，包括污水收集井、污水提升泵、混凝劑反應水箱、絮凝劑反應水箱、多介質過濾器、活性炭過濾器、精密過濾器，污水收集井經管路與污水提升泵的進水口連通，污水提升泵的出水口經進水管與混凝劑反應水箱連通，混凝劑加藥箱經混凝劑加藥泵與進水管連通，混凝劑反應水箱上安裝混凝攪拌器，混凝攪拌器的攪拌葉片伸入混凝劑反應水箱內，混凝劑反應水箱的底部設置混凝排污管，混凝劑反應水箱經溢流水管與絮凝劑反應水箱連通，絮凝劑加藥箱經絮凝劑加藥泵與溢流水管連通，絮凝劑反應水箱上安裝絮凝攪拌器，絮凝攪拌器的攪拌葉片伸入絮凝劑反應水箱內，絮凝劑反應水箱的底部設置絮凝排污管，絮凝排污管與壓濾機的進口連通，壓濾機的出水口經排水管與污水收集井連通，排水管上串聯閥門，絮凝劑反應水箱的出水口經管路依次與增壓泵、多介質過濾器、活性炭過濾器、精密過濾器連通。

　　本實用新型的污水淤泥處理系統，其中所述混凝排污管上串聯排污閥。

　　本實用新型的污水淤泥處理系統，其中所述絮凝劑反應水箱的下部設置為漏斗形。

　　本實用新型的污水淤泥處理系統，其中所述精密過濾器采用5μmPP棉濾芯。

　　本實用新型污水淤泥處理系統，通過多級沉淀與過濾，污水中的泥沙油污能完全凝結沉淀，沉淀效果好，水的濁度依然維持在8個NTU以下，完全滿足污水處理系統的后級處理。
