公布日：2023.12.05
申請日：2023.08.28
分類號：C02F11/02(2006.01)I;B01D53/00(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種污泥好氧發酵干化處理方法及其配套裝置，該污泥好氧發酵干化處理方法，其特征在于，包括：將污泥與輔料、微生物菌劑進行預混合，后于設定濕度和設定氧氣含量下進行發酵，并于發酵過程中對所述污泥和輔料進行翻拋和對發酵產生的氣體進行冷凝。本發明利用微生物細胞對惡臭物質的吸附、吸收，進入微生物細胞的惡臭成分作為微生物生命活動的能源或養分被分解和利用，微生物降解有機物釋放熱量為發酵提供熱量，從而使污染物最終降解為水和二氧化碳，該過程無外加熱源、無臭氣、廢水，從而在根本上杜絕了二次污染的發生。本發明的方法處理之后的產物可作為土壤改良劑或有機肥料資源化利用。
權利要求書
1.一種污泥好氧發酵干化處理方法，其特征在于，包括：將污泥與輔料、微生物菌劑進行預混合，后于設定濕度和設定氧氣含量下進行發酵，并于發酵過程中對所述污泥和輔料進行翻拋和對發酵產生的氣體進行冷凝。
2.根據權利要求1所述的污泥好氧發酵干化處理方法，其特征在于，所述輔料為鋸木面和秸稈。
3.根據權利要求1所述的污泥好氧發酵干化處理方法，其特征在于，所述微生物菌劑包括乳酸菌、米曲、光合菌和芽孢桿菌。
4.根據權利要求3所述的污泥好氧發酵干化處理方法，其特征在于，所述乳酸菌、米曲、光合菌和芽孢桿菌的質量比為5:8:10:77。
5.根據權利要求1或2所述的污泥好氧發酵干化處理方法，其特征在于，所述污泥與所述輔料和所述的微生物菌劑的質量比為900～1100：1：0.6。
6.根據權利要求1所述的污泥好氧發酵干化處理方法，其特征在于，所述設定濕度為35％～70％rh。
7.根據權利要求1所述的污泥好氧發酵干化處理方法，其特征在于，所述設定氧氣含量為5％至15％。
8.根據權利要求1所述的污泥好氧發酵干化處理方法，其特征在于，所述發酵的時間為6～8天。

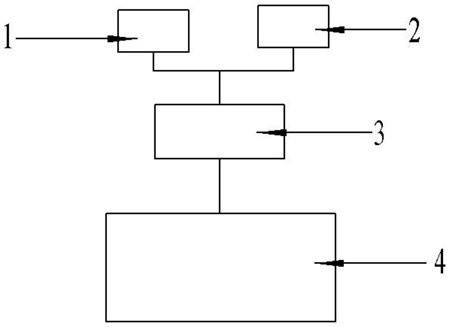

9.根據權利要求1～8任意一項所述的污泥好氧發酵干化處理方法的配套裝置，其特征在于，包括預混合系統、發酵干化系統、在線監測系統和物聯網智控系統；所述預混合系統包括原料計量器(1)、輔料計量器(2)和混料機(3)，所述原料計量器(1)和所述輔料計量器(2)與所述混料機(3)的入口連接；所述發酵干化系統包括半開放式發酵干化槽(4)、引風機(5)、冷凝器(6)和翻拋機(7)，所述發酵干化槽(4)的入口與所述混料機(3)的出口連接，所述發酵干化槽(4)底部設置有曝氣裝置(8)，所述發酵干化槽(4)頂部設置有引風機(5)，所述發酵干化槽(4)上部設置有冷凝器(6)，所述發酵干化槽(4)內設置有翻拋機(7)；所述在線監測系統包括設置于所述發酵干化槽(4)上的溫度傳感器、濕度傳感器和氧氣傳感器；所述物聯網智控系統包括物聯網主控柜、傳感器采集柜和就地控制柜，所述傳感器采集柜與所述在線監測系統和所述物聯網主控柜通信連接，所述就地控制柜與所述物聯網主控柜、所述冷凝器(6)、所述曝氣裝置(8)和所述引風機(5)通信連接。
10.根據權利要求9所述的污泥好氧發酵干化處理系統，其特征在于，所述半開放式的發酵干化槽(4)包括槽體和設置于槽體上方的大棚(9)，所述大棚(9)兩端開口。
發明內容
本發明所要解決的技術問題是提供一種污泥好氧發酵干化處理方法及其配套裝置。本發明通過控制發酵的環境參數，創造有利于微生物生長繁殖的環境，利用微生物細胞將惡臭成分分解利用，從而去除。
本發明解決上述技術問題的技術方案如下：一種污泥好氧發酵干化處理方法，包括：
將污泥與輔料、微生物菌劑進行預混合，后于設定濕度和設定氧氣含量下進行發酵，并于發酵過程中對所述污泥和輔料進行翻拋和對發酵產生的氣體進行冷凝。
本發明的原理說明：污泥與輔料混合均勻后，進入人為創造的利于微生物生長繁殖的環境中，其中污泥中的營養性物質：碳水化合物、脂肪、蛋白質等有機化合物被微生物分解，會產生大量的熱量，一部分用于合成高能物質(ATP三磷酸腺苷或GTP鳥苷三憐酸)把熱量儲存起來，其余部分則以熱量的形式散發出來，污泥干化所用的熱量則為這部分散發出來的剩余熱量，熱量蒸發水分并將水分轉變?yōu)樗魵猓粣撼舫煞直晃⑸镂健⑽眨瑦撼舫煞謴乃修D(zhuǎn)移至微生物體內。作為吸收劑的水被再生復原，繼而再用以溶解新的廢氣成分。被吸附的有機物經過生物轉化，即通過微生物胞外酶對不溶性和膠體狀有機物的溶解作用后相繼地被微生物攝入體內，如蛋白質等大分子有機物在微生物細胞外酶(水解酶)的作用下，被水解為小分子后再進入細胞體內，作為微生物生命活動的能源或養分被分解和利用，從而使污染物得以去除，烴類和其他有機物成分被氧化分解為CO2和H2O，含硫還原性成分被氧化為S、SO42-，含氮成分被氧化分解成NH4+、NO2-和NO3-等。最終，污泥發酵干化過程中產生的水和二氧化碳可直接排放，處理后的污泥可資源化利用。
本申請中，污泥中有機化合物被微生物分解，會產生大量的熱量散發出來，從而使發酵槽內溫度可達到65-85℃這個溫度區間，峰值溫度最高可達85℃。在此溫度區間內能夠殺滅蟲卵、雜草種子，沙門氏傷寒菌46℃以上不生長，55～60℃在30分鐘內死亡；沙門氏菌屬56℃1小時內死亡；60℃在15～20分鐘內死亡；結核分枝桿菌66℃在15～20分鐘內死亡。
本發明的有益效果是：本發明利用微生物細胞對惡臭物質的吸附、吸收，進入微生物細胞的惡臭成分作為微生物生命活動的能源或養分被分解和利用，微生物降解有機物釋放熱量為發酵提供熱量，從而使污染物最終降解為水和二氧化碳，該過程無外加熱源、無臭氣、廢水，從而在根本上杜絕了二次污染的發生。本發明的方法處理之后的產物可作為土壤改良劑或有機肥料資源化利用，產物的含水率≤40％、粒徑≤10mm、有機質(以干基計)≥35％。
在上述技術方案的基礎上，本發明還可以做如下改進。
進一步，所述輔料為鋸木面和秸稈。
采用上述進一步方案的有益效果是：鋸木面和秸稈可以增強微生物的生長和活性，促進有機物的降解。
進一步，所述微生物菌劑為包括乳酸菌、米曲、光合菌和芽孢桿菌。
采用上述進一步方案的有益效果是：
乳酸菌：在污泥發酵中的主要作用是產酸和調節酸堿平衡。乳酸菌通過發酵過程產生乳酸，降低發酵環境的pH值，從而抑制有害菌的生長。同時，適當?shù)乃嵝原h(huán)境還促進有益菌的繁殖和活性，提高發酵過程的效率和穩定性。
米曲：①改善穩定性：米曲中的紅酵母菌能夠發酵有機質，產生有益酶和有機酸。這些物質可以改善發酵污泥的穩定性，抑制有害菌的生長，減少異味和腐敗的風險。②抗菌作用：米曲中的有機酸和其他化合物具有一定的抗菌作用，可以抑制有害菌的繁殖，并有助于控制發酵污泥的微生物組成。這對于維持發酵污泥中有益微生物的優勢地位、提高發酵效果至關重要。③豐富營養：米曲富含蛋白質、脂肪、維生素、礦物質等營養物質，可以提供發酵污泥所需的營養補充。這有助于有益微生物的生長和代謝活性，同時提高發酵污泥產物的營養價值。
光合菌：在污泥發酵過程中，光合菌通過光合作用利用光能和二氧化碳，產生有機物質和釋放氧氣。這些有機物質可以提供能量和營養物質，促進有益微生物的生長，并對發酵過程的產物質量和穩定性起到積極作用。
芽孢桿菌：是一種耐受極端環境條件的細菌，對于有機物的降解和分解能力較強。在污泥發酵中，芽孢桿菌可以分解復雜的有機物質，將其轉化為簡單的有機物和氣體。這有助于提高發酵過程的穩定性和產物質量，并減少有機物的殘留量。
上述微生物菌劑可形成穩定高效相互協同、互不抵抗具有適應高中低溫度層次且數量龐大的生物菌群，除臭、殺菌改善發酵環境，促進有機物的降解、發酵活性，提高污泥發酵效率和質量。
進一步，所述乳酸菌、米曲、光合菌和芽孢桿菌的質量比為5:8:10:77。
進一步，所述污泥與所述輔料和所述的微生物菌劑的質量比為900～1100：1：0.6。
采用上述進一步方案的有益效果是：通過控制污泥與輔料的用量，從而可保證微生物的生長，同時保證污泥被充分的分解和利用。
進一步，所述設定濕度為35％～70％rh。
采用上述進一步方案的有益效果是：合適的濕度可以提供足夠的水分，同時保持堆料的透氣性，水分可以使微生物細胞處于適宜狀態，維持細胞內的生化反應和物質轉運，水分可以提供必要的媒介和條件，使微生物能夠有效接觸和分解有機廢棄物。適宜的濕度可以促進好氧發酵過程中的微生物活性和有機物的降解效率，適宜的濕度可以防止污泥過早失去水分，維持適當?shù)奈⑸锘顒?dòng)。適當?shù)臐穸葘?duì)溫度調節有影響，濕度的加入可以幫助吸收和散發熱量，從而調節堆料的溫度，保持合適的濕度有助于避免溫度過高或過低對發酵過程的不利影響。過度干燥的條件可能導致微生物的休眠或死亡，從而降低發酵的效率和質量。過度濕潤會導致通氣不良，阻礙氧氣的供應，從而抑制微生物的生長和代謝。
進一步，所述設定氧氣含量為5％至15％。
采用上述進一步方案的有益效果是：氧氣是微生物呼吸和代謝活動中必不可少的底物，用于提供能量和碳源。在好氧條件下，污泥中的微生物主要通過氧化降解有機物，產生能量并完成生長繁殖。適量的氧氣供應可以促進好氧發酵過程中的微生物活性和生物降解效率，氧氣作為電子受體參與微生物代謝途徑，幫助微生物將有機物轉化為二氧化碳、水和其他代謝產物。該氧氣含量可提供較高的氧化電位，抑制厭氧微生物的生長和代謝，可以有效預防厭氧條件下產生的有害物質，如硫化氫和甲烷等，有助于維持發酵過程的穩定性和污泥的質量。適當?shù)难鯕夤⿷?yīng)可以減少發酵過程中產生的異味和臭氣，氧氣參與了許多有機物的氧化過程，有助于降解產生異味物質的濃度，提高環境友好性。
進一步，所述發酵的時間為6～8天。
采用上述進一步方案的有益效果是：本發明可以快速高效干化污泥，相較于以往的方式處理效率顯著提高。
本發明為實現上述目的之二提供一種污泥好氧發酵干化處理方法的配套裝置。
本發明解決上述技術問題的技術方案如下：一種污泥好氧發酵干化處理方法的配套裝置，包括預混合系統、發酵干化系統、在線監測系統和物聯網智控系統；
所述預混合系統包括原料計量器、輔料計量器和混料機，所述原料計量器和所述輔料計量器與所述混料機的入口連接；
所述發酵干化系統包括半開放式發酵干化槽、引風機、冷凝器和翻拋機，所述發酵干化槽的入口與所述混料機的出口連接，所述發酵干化槽底部設置有曝氣裝置，所述發酵干化槽頂部設置有引風機，所述發酵干化槽上部設置有冷凝器，所述發酵干化槽內設置有翻拋機；
所述在線監測系統包括設置于所述發酵干化槽上的溫度傳感器、濕度傳感器和氧氣傳感器；
所述物聯網智控系統包括物聯網主控柜、傳感器采集柜和就地控制柜，所述傳感器采集柜與所述在線監測系統和所述物聯網主控柜通信連接，所述就地控制柜與所述物聯網主控柜、所述冷凝器、所述曝氣裝置和所述引風機通信連接。
采用上述方案的有益效果是：預混合系統主要是使原料與輔料進行充分的混合，使其達到生物活性的標準，從而利于發酵干化。發酵干化系統通過發酵干化槽、引風機、冷凝器和翻拋機人為的創造適合微生物生長繁育的環境，混合料在槽內高溫快速發酵，以此達到生物降解與轉化的目的。在線監測系統用于監測發酵干化槽內的溫度、濕度、氧氣含量，并將數據通過傳感器采集柜反饋至物聯網主控柜，物聯網主控柜再通過就地控制柜調控冷凝器、曝氣裝置和引風機，從而將發酵干化槽內的溫度、濕度、氧氣含量調控至目標值，實現了對污泥好氧發酵干化處理系統中各種設備的數據的傳輸與精確控制。
進一步，所述半開放式的發酵干化槽包括槽體和設置于槽體上方的大棚，所述大棚兩端開口。
采用上述進一步方案的有益效果是：采用半開放式結構可便于觀察發酵進展情況。
（發明人：彭樂;王磊;曹雅雯;李婧;宋睿雨）
