公布日：2023.12.01

申請日：2023.09.15

分類號：B01D47/02(2006.01)I;C10B43/02(2006.01)I;B08B9/087(2006.01)I

摘要

本發明涉及一種除塵水封槽自動污泥處理裝置，包括水封槽本體、水封槽貯泥池、U型管；所述水封槽貯泥池連接在水封槽本體的端部；所述U型管豎向設置在水封槽本體內部；所述U型管的底部設置有刮板，且所述刮板底端與水封槽本體的底面對應貼合。本發明利用水封槽內部U型管的移動實現排泥，不需另設動力源，在滿足除塵工藝水封的前提下方便排泥，達到節水節能、運行流暢的目標。

權利要求書

1.一種除塵水封槽自動污泥處理裝置，包括水封槽本體、水封槽貯泥池、U型管；所述水封槽貯泥池連接在水封槽本體的端部；所述U型管豎向設置在水封槽本體內部；其特征在于：所述U型管的底部設置有刮板，且所述刮板底端與水封槽本體的底面對應貼合。

2.根據權利要求1所述的一種除塵水封槽自動污泥處理裝置，其特征在于：所述裝置還包括污泥泵和污泥脫水機；所述污泥脫水機的輸入端通過污泥泵和相應的管路與水封槽貯泥池的底部連通；所述污泥脫水機的輸出端通過管路與水封槽本體連通。

3.根據權利要求1所述的一種除塵水封槽自動污泥處理裝置，其特征在于：所述刮板為橡膠材質。

4.根據權利要求1所述的一種除塵水封槽自動污泥處理裝置，其特征在于：所述水封槽貯泥池內側上部設置有泥位計。

發明內容

針對上述問題，本發明的目的在于提供一種除塵水封槽自動污泥處理裝置，利用水封槽U型管的移動實現排泥，不需另設動力源，在滿足除塵工藝水封的前提下方便排泥，達到節水節能、運行流暢的目標。

本發明采用的技術方案如下：

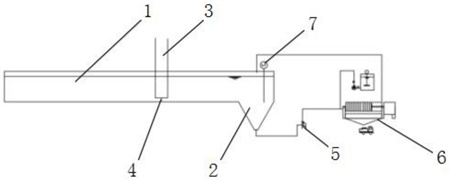

本發明所提出的一種除塵水封槽自動污泥處理裝置，包括水封槽本體、水封槽貯泥池、U型管；所述水封槽貯泥池連接在水封槽本體的端部；所述U型管豎向設置在水封槽本體內部；所述U型管的底部設置有刮板，且所述刮板底端與水封槽本體的底面對應貼合。

進一步的，所述裝置還包括污泥泵和污泥脫水機；所述污泥脫水機的輸入端通過污泥泵和相應的管路與水封槽貯泥池的底部連通；所述污泥脫水機的輸出端通過管路與水封槽本體連通。

進一步的，所述刮板為橡膠材質。

進一步的，所述水封槽貯泥池內側上部設置有泥位計

本發明與現有技術相比具有以下有益效果：

1、結構設置簡單，占地面積較小，故障點較少，節省處理裝置的占地、投資及運行費用，更靈活適應現場場地情況。

2、可有效避免污泥在管路中的沉積，保證了系統的連續穩定運行。

3、能夠實現自動化控制。

（發明人：蘇芳;鄒治鵬;殷國監;張立彬;王德紅;趙雪;趙昕哲）
