公布日：2023.11.21
申請日：2023.08.16
分類號：C02F11/13(2019.01)I;B08B7/02(2006.01)I
摘要
本發明公開了一種環境治理河道修復用污泥干燥機，涉及環境治理技術領域。該種環境治理河道修復用污泥干燥機，包括底座及設置在底座上方的第一側板與第二側板，所述第二側板轉動連接在底座的上端，所述第一側板及第二側板之間轉動連接有轉動筒，所述轉動筒的前后兩端分別安裝有進料管及出料管。該種環境治理河道修復用污泥干燥機，通過集中組件及敲擊組件，既能使污泥與熱量空氣充分接觸，便于更加高效且快速的對污泥進行干燥處理的同時，對轉動筒的內部進行敲擊，使干燥處理時固化在轉動筒內壁上的污泥與轉動筒分離，保持轉動筒內壁的清潔，便于干燥機更加高效的對污泥進行干燥處理。
權利要求書

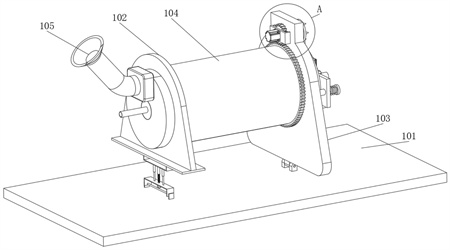

1.一種環境治理河道修復用污泥干燥機，包括底座(101)及設置在底座(101)上方的第一側板(102)與第二側板(103)，所述第二側板(103)轉動連接在底座(101)的上端，所述第一側板(102)及第二側板(103)之間轉動連接有轉動筒(104)，所述轉動筒(104)的前后兩端分別安裝有進料管(105)及出料管(106)，其特征在于：所述底座(101)及第一側板(102)之間設置有便于轉動筒(104)傾斜出料的升降組件(3)及升降過程中導向導向組件(4)，所述第二側板(103)上設置有用于轉動筒(104)轉動的轉動組件(2)，所述第二側板(103)的前側通過連接組件(7)連接有條形板(5)，所述條形板(5)及轉動筒(104)的內部設置有用于污泥輸送后干燥的干燥組件(6)，所述轉動筒(104)的內部設置有干燥過程中轉動筒(104)內壁防堵敲擊的敲擊組件(10)及干燥過程中干燥空氣與污泥集中的集中組件(9)，所述轉動筒(104)上設置有用于條形板(5)推動的推動組件(8)。
2.根據權利要求1所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述連接組件(7)包括滑動連接在條形板(5)上的多個T型桿(701)，兩個所述T型桿(701)的一端與轉動筒(104)的外部相固定，各個所述T型桿(701)的側壁上套設有第一彈簧(702)，所述第一彈簧(702)的兩端分別與T型桿(701)的一端及條形板(5)相連接。
3.根據權利要求2所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述干燥組件(6)包括固定在條形板(5)上的固定管(601)，所述固定管(601)轉動連接在轉動筒(104)上，所述固定管(601)位于轉動筒(104)內部的側壁上開設有多個排氣孔(602)，所述固定管(601)的一端相通連接有加熱器(603)。
4.根據權利要求3所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述轉動組件(2)固定在第二側板(103)上的矩形板(201)，所述矩形板(201)上安裝有U型架(202)，所述U型架(202)上轉動連接有轉軸，所述轉軸上固定有齒輪(203)，所述轉動筒(104)的外部固定有齒圈(204)，所述齒輪(203)與齒圈(204)之間相互嚙合設置，所述U型架(202)上安裝有用于轉軸驅動的第一電機(205)。
5.根據權利要求4所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述推動組件(8)包括轉動連接在矩形板(201)上的轉動桿(802)，所述條形板(5)的上端固定有傳動板(801)，所述轉動桿(802)的一端固定有圓板(803)，所述圓板(803)上環形陣列固定有多個推動銷(804)，各個所述推動銷(804)上開設有用于傳動板(801)擠壓推動的錐型面(805)。
6.根據權利要求5所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述集中組件(9)包括固定在轉動筒(104)內部的圓形擋板(901)，所述圓形擋板(901)套設在固定管(601)的外部，所述轉動筒(104)的內部通過圓形擋板(901)分割形成進料腔及加熱腔，所述圓形擋板(901)靠向進料腔的一側固定有隔板(902)，所述隔板(902)遠離圓形擋板(901)的一端開設有導向面(903)。
7.根據權利要求6所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述敲擊組件(10)包括固定在固定管(601)上的多個安裝筒(1001)，各個所述安裝筒(1001)上滑動連接有滑動板(1002)，各個所述滑動板(1002)上固定有固定桿(1003)，各個所述固定桿(1003)的一端固定有敲擊頭(1004)，各個所述安裝筒(1001)的內部安裝有第二彈簧(1005)，各個所述第二彈簧(1005)的另一端與滑動板(1002)相連接，所述固定管(601)上設置有用于各個固定桿(1003)擠壓的擠壓組件(11)。
8.根據權利要求7所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述擠壓組件(11)包括套設在固定管(601)外部的套環(1101)，所述套環(1101)的一端與轉動筒(104)的內部相固定，所述套環(1101)的外部固定有環形板(1102)，所述環形板(1102)上固定有L型板(1103)，各個所述固定桿(1003)的一側固定有傳動桿(1104)，所述L型板(1103)上固定有用于各個傳動桿(1104)推動擠壓的凸起(1105)。
9.根據權利要求1所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述升降組件(3)包括第一U型板(301)及第二U型板(302)，所述第一U型板(301)與底座(101)的上端轉動連接，所述第二U型板(302)與第一側板(102)的下端轉動連接，所述第一U型板(301)上轉動連接有螺紋桿(303)，所述螺紋桿(303)上螺紋嚙合連接有螺紋管(304)，所述螺紋管(304)的一端與第二U型板(302)相固定，所述第一U型板(301)上安裝有用于螺紋桿(303)驅動的第二電機(305)。
10.根據權利要求9所述的一種環境治理河道修復用污泥干燥機，其特征在于：所述導向組件(4)包括固定在第二U型板(302)上的套筒(401)，所述套筒(401)上滑動連接有滑桿(402)，所述滑桿(402)的另一端與第一U型板(301)相固定。
發明內容
本發明的目的在于提供一種環境治理河道修復用污泥干燥機，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種環境治理河道修復用污泥干燥機，包括底座及設置在底座上方的第一側板與第二側板，所述第二側板轉動連接在底座的上端，所述第一側板及第二側板之間轉動連接有轉動筒，所述轉動筒的前后兩端分別安裝有進料管及出料管，所述底座及第一側板之間設置有便于轉動筒傾斜出料的升降組件及升降過程中導向導向組件，所述第二側板上設置有用于轉動筒轉動的轉動組件，所述第二側板的前側通過連接組件連接有條形板，所述條形板及轉動筒的內部設置有用于污泥輸送后干燥的干燥組件，所述轉動筒的內部設置有干燥過程中轉動筒內壁防堵敲擊的敲擊組件及干燥過程中干燥空氣與污泥集中的集中組件，所述轉動筒上設置有用于條形板推動的推動組件。
優選的，所述連接組件包括滑動連接在條形板上的多個T型桿，兩個所述T型桿的一端與轉動筒的外部相固定，各個所述T型桿的側壁上套設有第一彈簧，所述第一彈簧的兩端分別與T型桿的一端及條形板相連接。
優選的，所述干燥組件包括固定在條形板上的固定管，所述固定管轉動連接在轉動筒上，所述固定管位于轉動筒內部的側壁上開設有多個排氣孔，所述固定管的一端相通連接有加熱器。
優選的，所述轉動組件固定在第二側板上的矩形板，所述矩形板上安裝有U型架，所述U型架上轉動連接有轉軸，所述轉軸上固定有齒輪，所述轉動筒的外部固定有齒圈，所述齒輪與齒圈之間相互嚙合設置，所述U型架上安裝有用于轉軸驅動的第一電機。
優選的，所述推動組件包括轉動連接在矩形板上的轉動桿，所述條形板的上端固定有傳動板，所述轉動桿的一端固定有圓板，所述圓板上環形陣列固定有多個推動銷，各個所述推動銷上開設有用于傳動板擠壓推動的錐型面。
優選的，所述集中組件包括固定在轉動筒內部的圓形擋板，所述圓形擋板套設在固定管的外部，所述轉動筒的內部通過圓形擋板分割形成進料腔及加熱腔，所述圓形擋板靠向進料腔的一側固定有隔板，所述隔板遠離圓形擋板的一端開設有導向面。
優選的，所述敲擊組件包括固定在固定管上的多個安裝筒，各個所述安裝筒上滑動連接有滑動板，各個所述滑動板上固定有固定桿，各個所述固定桿的一端固定有敲擊頭，各個所述安裝筒的內部安裝有第二彈簧，各個所述第二彈簧的另一端與滑動板相連接，所述固定管上設置有用于各個固定桿擠壓的擠壓組件。
優選的，所述擠壓組件包括套設在固定管外部的套環，所述套環的一端與轉動筒的內部相固定，所述套環的外部固定有環形板，所述環形板上固定有L型板，各個所述固定桿的一側固定有傳動桿，所述L型板上固定有用于各個傳動桿推動擠壓的凸起。
優選的，所述升降組件包括第一U型板及第二U型板，所述第一U型板與底座的上端轉動連接，所述第二U型板與第一側板的下端轉動連接，所述第一U型板上轉動連接有螺紋桿，所述螺紋桿上螺紋嚙合連接有螺紋管，所述螺紋管的一端與第二U型板相固定，所述第一U型板上安裝有用于螺紋桿驅動的第二電機。
優選的，所述導向組件包括固定在第二U型板上的套筒，所述套筒上滑動連接有滑桿，所述滑桿的另一端與第一U型板相固定。
與現有技術相比，本發明的有益效果是：
該種環境治理河道修復用污泥干燥機，通過集中組件及敲擊組件，既能使污泥與熱量空氣充分接觸，便于更加高效且快速的對污泥進行干燥處理的同時，對轉動筒的內部進行敲擊，使干燥處理時固化在轉動筒內壁上的污泥與轉動筒分離，保持轉動筒內壁的清潔，便于干燥機更加高效的對污泥進行干燥處理。
（發明人：周蘭蘭;張集匯）
