申請公布號：CN117049763A
公布日：2023.11.14
申請?zhí)枺?/span>2023113088999
申請日：2023.10.11
分類號：C02F11/06(2006.01)I;C02F11/13(2019.01)I;B01J23/889(2006.01)I;B01J31/02(2006.01)I;B01J37/34(2006.01)I;B01J37/08(2006.01)I;B01J37/02(2006.01)I;C07D209/40(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種利用濕式氧化技術降解污泥有機物的方法，涉及污泥降解技術領域，用于解決如何在濕式氧化反應的過程中，通過添加復合型的非均相催化劑以及自由基反應催化劑，以進一步提高污泥的COD去除率、污泥減量、無機物含量的技術問題。本發明通過活性炭對過渡金屬和稀土元素進行負載，不僅呈現良好的穩定性、吸氧催化性能、熱穩定性和化學穩定性，而且過渡金屬和稀土元素的釋放過程可控；鏈?zhǔn)椒磻?yīng)催化劑發揮良好的促進自由基鏈?zhǔn)椒磻?yīng)的效果；應用該方法降解城市污泥，COD去除率達到80%以上，污泥減量達到75~80%，固體殘?jiān)鼉?nèi)的無機物含量高達96%，適合作為建筑材料的原料實現資源化利用。
權利要求書
1.一種利用濕式氧化技術降解污泥有機物的方法，其特征在于，包括以下步驟：S1、濕式氧化降解：向稀釋污泥中加入活性炭負載金屬催化劑和鏈?zhǔn)椒磻?yīng)催化劑，通入氧氣后進行濕式氧化反應，生產氣體和含濕降解料，并冷卻；所述活性炭負載金屬催化劑是由活性炭載體負載鋁元素、鐵元素、錳元素和鈰元素得到；所述鏈?zhǔn)椒磻?yīng)催化劑是由對氰基苯肼與2-(4-甲氧基苯基)吲哚發生胺化反應合成的偶氮化合物；步驟S1中，所述鏈?zhǔn)椒磻?yīng)催化劑的制備方法如下：將2-(4-甲氧基苯基)吲哚、叔丁基亞硝酸鹽、1,2-二氯乙烷和三氟甲磺酸鐵混合后，滴加對氰基苯肼，滴加結束后，升溫并保溫反應，經減壓蒸餾、柱層析分離，得到鏈?zhǔn)椒磻?yīng)催化劑；S2、固液分離：將冷卻后的含濕降解料蒸發脫水得到脫水降解料，冷卻后進行固液分離，得到分離的固體，即有機物已降解的固體殘?jiān)?/span>
2.根據權利要求1所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，步驟S1中，所述稀釋污泥的含水量達到90~95wt%。
3.根據權利要求1所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，步驟S1中，所述濕式氧化反應的溫度為220~300℃，時間為1~2小時，壓力為5~10MPa。
4.根據權利要求1所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，步驟S1中，活性炭負載金屬催化劑、鏈?zhǔn)椒磻?yīng)催化劑的用量分別為稀釋污泥重量的0.5~2wt%、0.06~0.15wt%；按mg/L計，氧氣的添加量為稀釋污泥COD值的60~70%，氧氣的溫度為60~80℃。
5.根據權利要求1所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，步驟S1中，所述活性炭負載金屬催化劑的制備方法包括以下步驟：A1、將椰殼柱狀活性炭粉碎后過篩，得到顆粒活性炭；再將顆粒活性炭溶解于硝酸溶液，加熱后干燥、冷卻，得到活性炭載體；A2、將硝酸鈰、硝酸錳和九水合硝酸鐵溶液混合，加入去離子水，得到混合溶液；再向混合溶液中加入步驟A1得到的活性炭載體，超聲處理后浸漬、真空干燥，得到固體混合料；A3、將固體混合料與氧化鋁粉末混合均勻，進行煅燒、干燥，得到活性炭負載金屬催化劑。
6.根據權利要求5所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，步驟A1中，所述椰殼柱狀活性炭的碘值≥1200mg/g，水分含量≤5wt%，裝填密度為480±20g/L；過篩的篩目為20~30目篩；所述硝酸溶液的重量百分比為20~30wt%，硝酸溶液的用量為顆粒活性炭重量的5~10倍。
7.根據權利要求5所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，步驟A2中，所述硝酸鈰、硝酸錳、九水合硝酸鐵溶液的用量比為（2.2~2.6g）：（0.8~1.5g）：（5~8mL）；混合溶液和活性炭載體的用量比為（150~260mL）：（20~30g）；所述九水合硝酸鐵溶液的濃度為1.6~1.8g/mL。
8.根據權利要求1所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，所述2-(4-甲氧基苯基)吲哚、叔丁基亞硝酸鹽、1,2-二氯乙烷、三氟甲磺酸鐵和對氰基苯肼的用量比為（0.28~0.33mmol）：（0.57~0.61mmol）：（300~360mL）：（0.02~0.023g）：（0.88~0.92mmol）；柱層析分離的洗脫劑由石油醚與二氯甲烷按照體積比（3~5）：1混合而成。9.根據權利要求1所述的利用濕式氧化技術降解污泥有機物的方法，其特征在于，步驟S2中，蒸發脫水的溫度為130~140℃，壓力為1~2MPa，處理時間為4~8min。
發明內容
本發明的目的在于提供一種利用濕式氧化技術降解污泥有機物的方法，用于解決現有技術中如何在濕式氧化反應的過程中，通過添加復合型的非均相催化劑以及自由基反應催化劑，以進一步提高污泥的COD去除率、污泥減量、無機物含量，增加降解產生的固體成本的資源化利用前景的技術問題。
為了實現上述目的，本發明采用了如下技術方案：

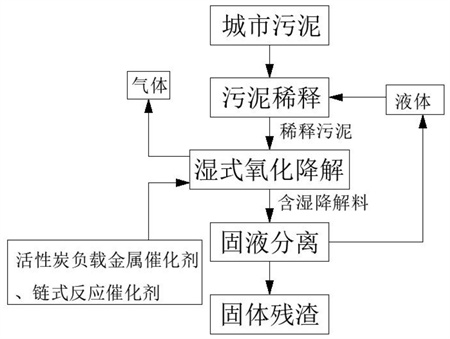

本發明提供一種利用濕式氧化技術降解污泥有機物的方法，包括以下步驟：
S1、濕式氧化降解：向稀釋污泥中加入活性炭負載金屬催化劑和鏈?zhǔn)椒磻?yīng)催化劑，通入氧氣后進行濕式氧化反應，生產氣體和含濕降解料，并冷卻；
所述活性炭負載金屬催化劑是由活性炭載體負載鋁元素、鐵元素、錳元素和鈰元素得到；所述鏈?zhǔn)椒磻?yīng)催化劑是由對氰基苯肼與2-(4-甲氧基苯基)吲哚發生胺化反應合成的偶氮化合物；
S2、固液分離：將冷卻后的含濕降解料蒸發脫水得到脫水降解料，冷卻后進行固液分離，得到分離的固體，即有機物已降解的固體殘?jiān)?/span>
作為本發明的一個實施方案，步驟S1中，所述稀釋污泥是將城市污泥與水混合進行污泥稀釋形成，所述水的溫度為60~80℃；
進一步地，將得到的稀釋污泥進行保溫待用，所述保溫的溫度為50~60℃。
本發明中，將城市污泥與水分別通過輸送管輸送至污泥儲罐內。
作為本發明的一個實施方案，步驟S1中，所述稀釋污泥的含水量達到90~95wt%。
作為本發明的一個實施方案，步驟S1中，所述濕式氧化反應的溫度為220~300℃，時間為1~2小時，壓力為5~10MPa。本發明中的濕式氧化反應在濕式氧化反應釜內進行。
作為本發明的一個實施方案，步驟S1中，活性炭負載金屬催化劑的用量為稀釋污泥重量的0.5~2wt%，鏈?zhǔn)椒磻?yīng)催化劑的用量為稀釋污泥重量的0.06~0.15wt%；按mg/L計，氧氣的添加量為稀釋污泥COD值（單位為mg/L）的60~70%，氧氣的溫度為60~80℃。
作為本發明的一個實施方案，步驟S1中，所述冷卻至60~70℃。
作為本發明的一個實施方案，步驟S1中，生產氣體的成分主要包括二氧化碳和水蒸氣，經過活性炭過濾網、HEPE過濾網過濾除雜后排放至大氣中。
作為本發明的一個實施方案，步驟S1中，所述活性炭負載金屬催化劑的制備方法包括以下步驟：
A1、將椰殼柱狀活性炭粉碎后過篩，得到顆粒活性炭；再將顆粒活性炭溶解于硝酸溶液，加熱后干燥、冷卻，得到活性炭載體；
A2、將硝酸鈰、硝酸錳和九水合硝酸鐵溶液（置于燒杯內）混合，加入去離子水，得到混合溶液；再向混合溶液中加入步驟A1得到的活性炭載體（并攪拌均勻），超聲處理后浸漬、真空干燥，得到固體混合料；
A3、將固體混合料與氧化鋁粉末混合均勻，（放置于管式爐內）進行煅燒、干燥，得到活性炭負載金屬催化劑。
作為本發明的一個實施方案，步驟A1中，所述椰殼柱狀活性炭的碘值≥1200mg/g，水分含量≤5wt%，裝填密度為480±20g/L；過篩的篩目為20~30目篩。
作為本發明的一個實施方案，步驟A1中，溶解前采用去離子水洗凈，并干燥，所述干燥的溫度為100~110℃，時間為18~24小時。
作為本發明的一個實施方案，步驟A1中，所述硝酸溶液的重量百分比為20~30wt%，硝酸溶液的用量為顆粒活性炭重量的5~10倍。
作為本發明的一個實施方案，步驟A1中，所述加熱為水浴加熱，水浴加熱的溫度為50~60℃，時間為1~2小時；干燥的溫度為100~110℃，時間為12~18小時。
作為本發明的一個實施方案，步驟A2中，所述硝酸鈰、硝酸錳、九水合硝酸鐵溶液的用量比為（2.2~2.6g）：（0.8~1.5g）：（5~8mL）；混合溶液和活性炭載體的用量比為（150~260mL）：（20~30g）；所述九水合硝酸鐵溶液的濃度為1.6~1.8g/mL。
作為本發明的一個實施方案，步驟A2中，超聲處理的時間為40~60min；浸漬的時間為20~24小時；真空干燥至水分蒸發完全，所述真空干燥的溫度為100~115℃。
作為本發明的一個實施方案，步驟A3中，所述氧化鋁粉末的用量為固體混合料重量的10~20%。
作為本發明的一個實施方案，步驟A3中，所述煅燒的方法包括：在氬氣氣氛下，以5~6℃/min的速率升溫至480~520℃，保溫煅燒3~4小時；煅燒后進行去離子水洗滌。
作為本發明的一個實施方案，步驟A3中，所述干燥的溫度為100~110℃，干燥至恒重；所述活性炭負載金屬催化劑中含有鋁元素、鐵元素、錳元素和鈰元素。
作為本發明的一個實施方案，步驟S1中，所述鏈?zhǔn)椒磻?yīng)催化劑的制備方法如下：（在三口燒瓶中）將2-(4-甲氧基苯基)吲哚、叔丁基亞硝酸鹽、1,2-二氯乙烷和三氟甲磺酸鐵混合后，滴加對氰基苯肼，滴加結束后，升溫并保溫反應，經減壓蒸餾、柱層析分離，得到鏈?zhǔn)椒磻?yīng)催化劑。
進一步的，所述鏈?zhǔn)椒磻?yīng)催化劑的合成反應式如下：
其中，對鏈?zhǔn)椒磻?yīng)催化劑進行了質譜分析，HRMS（ESI）m/z：352.13(100.0%),353.14(24.0%),354.14(3.0%),353.13(1.5%)。
作為本發明的一個實施方案，所述2-(4-甲氧基苯基)吲哚、叔丁基亞硝酸鹽、1,2-二氯乙烷、三氟甲磺酸鐵和對氰基苯肼的用量比為（0.28~0.33mmol）：（0.57~0.61mmol）：（300~360mL）：（0.02~0.023g）：（0.88~0.92mmol），柱層析分離的洗脫劑由石油醚與二氯甲烷按照體積比（3~5）：1混合而成。其中叔丁基亞硝酸鹽，別名亞硝酸叔丁酯；CAS號：540-80-7。
作為本發明的一個實施方案，采用恒壓滴液漏斗進行滴加對氰基苯肼。
作為本發明的一個實施方案，升溫至110~120℃，保溫反應4~5小時；減壓蒸餾除去1,2-二氯乙烷，其中減壓蒸餾為本領域常規技術。
作為本發明的一個實施方案，所述鏈?zhǔn)椒磻?yīng)催化劑為黃色固體狀。
作為本發明的一個實施方案，步驟S2中，蒸發脫水的溫度為130~140℃，壓力為1~2MPa，處理時間為4~8min。
作為本發明的一個實施方案，步驟S2中，冷卻至60~70℃。
與現有技術相比，本發明具有如下有益效果：
1、本發明利用濕式氧化技術降解污泥有機物的方法，基于熱分解和氧化反應兩個過程，過程包括鏈引發、鏈傳遞與發展、鏈終止三個階段的自由基鏈?zhǔn)椒磻?yīng)；相對于現有技術的改進在于，濕式氧化降解步驟向濕式氧化反應釜內加入了活性炭負載金屬催化劑和鏈?zhǔn)椒磻?yīng)催化劑；考慮到濕式氧化常用的非均相催化劑中，過渡金屬催化劑廉價易得且活性較高，稀土元素催化劑穩定性好且吸氧儲氧能強，炭材料化學穩定性和熱穩定好，但是會存在鈍化現象或者活性不高的現象；
因此，本發明通過活性炭對過渡金屬和稀土元素進行負載，不僅呈現良好的穩定性、吸氧催化性能、熱穩定性和化學穩定性，而且過渡金屬和稀土元素的釋放過程可控，能夠擴大實際使用范圍；鏈?zhǔn)椒磻?yīng)催化劑能夠充當自由基供體和自由基捕獲劑，發揮良好的促進自由基鏈?zhǔn)椒磻?yīng)的效果；應用該方法降解城市污泥，COD去除率達到80%以上，污泥減量達到75~80%，固體殘?jiān)鼉?nèi)的無機物含量高達96%，適合作為建筑材料的原料實現資源化利用。
2、本發明的活性炭負載金屬催化劑，選取高吸附性能、耐酸堿和高機械強度的椰殼柱狀活性炭為原料，硝酸溶液去除堿性水溶性雜質后，采用超聲浸漬、蒸發、煅燒結合的方式，引入合理配比的稀土元素鈰以及過渡金屬鐵、錳，解決了炭材料活性不高的的問題，而且煅燒后的氧化鋁由于粒度細膩、比表面積大、化學穩定性好，也能夠?qū)Σ糠纸饘僭剡M(jìn)行包覆，提高催化劑的緩釋性能、穩定性和催化性能。
3、本發明添加小比例的鏈?zhǔn)椒磻?yīng)催化劑，以2-(4-甲氧基苯基)吲哚和對氰基苯肼為原料，以叔丁基亞硝酸鹽作為亞硝基供體，以三氟甲磺酸鐵作為偶氮反應催化劑，反應后柱層析得到該鏈?zhǔn)椒磻?yīng)催化劑；其化學結構式中存在的多個芳香環、吲哚基、氮原子、甲氧基和氰基，芳香環和吲哚基內的π電子體系可參與自由基反應，促進鏈的發展和傳遞，加快反應進程；少量的氰基發揮氧化作用，促進有機質的降解過程；因此，鏈?zhǔn)椒磻?yīng)催化劑能夠提高自由基反應速率，加快自由基反應進程。
（發明人：于彬;許高鵬;魯承豪;張萌）
