公布日：2024.05.10
申請日：2024.01.30
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/52(2023.01)N
摘要
本發明公開了一種多級污水處理系統，包括主體單元，包括過濾箱，過濾箱的下側安裝有消毒箱，且消毒箱的一側設置有絮凝劑箱，絮凝劑箱的上側設置有攪拌箱，且攪拌箱的上側表面安裝有污水注入管，過濾箱的一側安裝有與攪拌箱相配合的進水管，絮凝劑箱的一側安裝有控制面板。本發明通過慢速電機帶動轉動軸和齒輪一旋轉，配合過濾管的凹槽將污水中污物帶起，使毛刷輥將過濾管內壁沾附的污物清掃下來，并且轉動盤一的表面固定連接有與內圈齒條板嚙合的外圈齒條板，進而使三組毛刷輥能夠旋轉替換，不僅有效提高了污物的清潔效果，同時使毛刷輥具有自我清潔能力，延長毛刷輥的使用壽命。
權利要求書

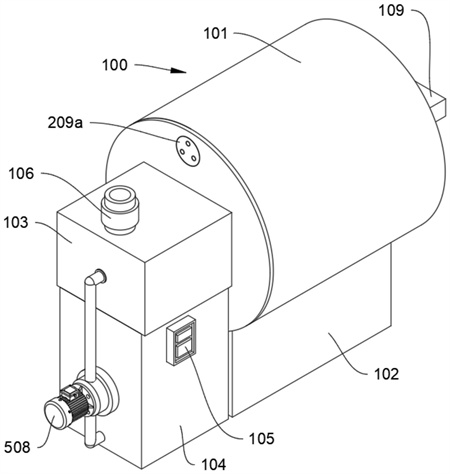

1.一種多級污水處理系統，包括主體單元(100)、旋轉單元(200)和除污單元(500)，其特征在于：所述主體單元(100)包括過濾箱(101)，所述過濾箱(101)的下側安裝有消毒箱(102)，且消毒箱(102)的一側設置有絮凝劑箱(104)，所述絮凝劑箱(104)的上側設置有攪拌箱(103)，且攪拌箱(103)的上側表面安裝有污水注入管(106)，所述過濾箱(101)的一側安裝有與攪拌箱(103)相配合的進水管，所述絮凝劑箱(104)的一側安裝有控制面板(105)；所述旋轉單元(200)包括與過濾箱(101)內壁固定連接的支撐圓板(201)，且支撐圓板(201)的內部轉動連接有轉動軸，所述轉動軸的一端固定連接有齒輪一(203)，且齒輪一(203)的下側嚙合有內圈齒條板(204)，所述內圈齒條板(204)與過濾管(205)固定連接，所述過濾管(205)的外側與過濾箱(101)的內壁轉動連接，所述過濾箱(101)背離絮凝劑箱(104)的一側固定連接有慢速電機(202)，且慢速電機(202)的輸出端與轉動軸固定連接，所述過濾管(205)的內壁表面開設有多組凹槽，且凹槽的中心位置設置有多組濾水孔，所述內圈齒條板(204)的內部嚙合有外圈齒條板(206)，且外圈齒條板(206)的內部固定連接有轉動盤一(207)，所述轉動盤一(207)的表面與支撐圓板(201)轉動連接，且轉動盤一(207)的一側開設有齒輪槽(208)，所述齒輪槽(208)的內部設置有清潔組件(209)；所述除污單元(500)包括與過濾箱(101)轉動連接的往復絲桿(501)，且往復絲桿(501)的一端設置有攪拌組件(508)，所述往復絲桿(501)的另一端設置有傳動組件(502)，所述往復絲桿(501)的表面開設有導向槽，且導向槽的表面滑動連接有滑塊(503)，所述滑塊(503)的上側固定連接有連接架(504)，且連接架(504)的內部滑動連接有固定板(505)，所述固定板(505)的兩端分別與過濾箱(101)和支撐圓板(201)固定連接，所述固定板(505)的上側滑動連接有排污板(506)，且排污板(506)的兩側皆設置有調節組件(507)。
2.根據權利要求1所述的一種多級污水處理系統，其特征在于：所述傳動組件(502)包括與往復絲桿(501)固定連接的傳動輪一(502a)，且傳動輪一(502a)的下側設置有傳動輪二(502c)，所述傳動輪一(502a)與傳動輪二(502c)通過傳動皮帶(502b)活動連接，所述傳動輪二(502c)與轉動軸固定連接。
3.根據權利要求1所述的一種多級污水處理系統，其特征在于：兩組所述調節組件(507)皆包括與連接架(504)固定連接的固定座(507a)，且固定座(507a)的內部皆滑動連接有抵接板(507d)，兩組所述固定座(507a)的內部皆開設有滑槽一(507b)，兩組所述滑槽一(507b)的內部皆滑動連接有圓桿(507c)，且圓桿(507c)相靠近一端皆與排污板(506)轉動連接，兩組所述抵接板(507d)的內部皆開設有滑槽二(507e)，且滑槽二(507e)皆與圓桿(507c)活動連接。
4.根據權利要求1所述的一種多級污水處理系統，其特征在于：所述固定板(505)的上側設置有兩組阻攔板(210)，且阻攔板(210)的兩端分別與過濾箱(101)和支撐圓板(201)固定連接，兩組所述阻攔板(210)以轉動盤二(209g)為中心水平對稱設置。
5.根據權利要求1所述的一種多級污水處理系統，其特征在于：所述清潔組件(209)包括齒輪槽(208)的內壁固定連接有支架(209a)，且支架(209a)的外側固定連接有快速電機(209b)，所述快速電機(209b)的輸出端固定連接有轉軸一，且轉軸一表面與支架(209a)轉動連接，所述轉軸一的另一端固定連接有齒輪二(209c)，且齒輪二(209c)的側面嚙合有三組齒輪三(209d)，三組所述齒輪三(209d)的一側皆固定連接有旋轉軸(209e)，且旋轉軸(209e)皆與轉動盤一(207)轉動連接，三組所述旋轉軸(209e)的表面皆固定連接有毛刷輥(209f)，且毛刷輥(209f)的一端設置有轉動盤二(209g)，頂部所述毛刷輥(209f)與過濾管(205)的內壁相互抵接，三組所述旋轉軸(209e)的表面皆與轉動盤二(209g)轉動連接，且轉動盤二(209g)與過濾箱(101)轉動連接。
6.根據權利要求1所述的一種多級污水處理系統，其特征在于：所述攪拌組件(508)包括與絮凝劑箱(104)外側表面固定連接的水泵(508a)，且水泵(508a)的輸入端的絮凝劑箱(104)連通，所述水泵(508a)的輸出端固定連接有出料管，且出料管的另一端轉動連接有轉管(508b)，所述轉管(508b)與攪拌箱(103)轉動連接，所述轉管(508b)的表面固定連接有多組連接管(508c)，且每兩組連接管(508c)之間皆固定連接有固定管(508d)。
7.根據權利要求6所述的一種多級污水處理系統，其特征在于：每組所述固定管(508d)皆與連接管(508c)連通，且每組連接管(508c)與轉管(508b)連通，所述轉管(508b)與出料管連通，每組所述連接管(508c)和固定管(508d)的表面皆開設有多組出料孔(508e)，所述轉管(508b)的表面開設有多組另一出料孔(508e)。
8.根據權利要求1所述的一種多級污水處理系統，其特征在于：所述固定板(505)的表面開設有多組過濾孔，多組所述過濾孔尺寸皆與濾水孔尺寸一致，所述排污板(506)與過濾孔的上側表面活動連接。
9.根據權利要求1所述的一種多級污水處理系統，其特征在于：所述過濾箱(101)的另一側開設有出料口，且出料口內安裝有污物排出管(109)，所述支撐圓板(201)的內部開設有與污物排出管(109)相配合的出口，所述污物排出管(109)的底部內壁與固定板(505)水平設置，所述消毒箱(102)的內壁底部安裝有紫外線燈組(107)，且紫外線燈組(107)的上側設置有吸附層(108)，所述過濾箱(101)的下側與消毒箱(102)的上側連通，所述消毒箱(102)的另一側開設有出水孔。
10.根據權利要求1所述的一種多級污水處理系統，其特征在于：所述多級污水處理系統的使用方法包括以下步驟：S1、將污水通過污水注入管(106)注入攪拌箱(103)內部，通過攪拌組件(508)將絮凝劑通過注入污水開始攪拌混合；S2、接著混合絮凝劑的污水通過進水管從攪拌箱(103)進入過濾箱(101)內部，并通過過濾管(205)進行過濾，同時轉動軸帶動固定連接的齒輪一(203)旋轉，與齒輪一(203)嚙合的內圈齒條板(204)帶動過濾管(205)慢速旋轉，配合過濾管(205)的凹槽將過濾的污物帶起至清潔組件(209)區域；S3、接著清潔組件(209)對過濾管(205)的凹槽內污物進行清潔，并通過阻攔板(210)的攔截使污物落入固定板(505)的表面，并且轉動盤一(207)的表面固定連接有與內圈齒條板(204)嚙合的外圈齒條板(206)，配合內圈齒條板(204)的旋轉使三組毛刷輥(209f)能夠旋轉替換；S4、接著除污單元(500)將過濾的污物從固定板(505)表面的污物推向污物排出管(109)并排出；S5、最后通過過濾箱(101)過濾的污水進入消毒箱(102)內部，然后通過吸附層(108)的吸附和紫外線燈組(107)的紫外線殺菌，通過出水孔排出。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述現有存在的問題，提出了本發明。
因此，本發明目的是提供一種多級污水處理系統，其為了解決“現有的污水處理系統污水的處理效果差，通過毛刷對過濾層進行清潔時毛刷表面容易附著污物，不便于對后續的雜物進行清理，導致內部濾孔堵塞，容易產生二次污染，從而影響凈化效果，不能滿足日常污水處理的需要”的問題。
為解決上述技術問題，本發明提供如下技術方案：
一種多級污水處理系統，包括主體單元、旋轉單元和除污單元，其特征在于：
所述主體單元包括過濾箱，所述過濾箱的下側安裝有消毒箱，且消毒箱的一側設置有絮凝劑箱，所述絮凝劑箱的上側設置有攪拌箱，且攪拌箱的上側表面安裝有污水注入管，所述過濾箱的一側安裝有與攪拌箱相配合的進水管，所述絮凝劑箱的一側安裝有控制面板；
所述旋轉單元包括與過濾箱內壁固定連接的支撐圓板，且支撐圓板的內部轉動連接有轉動軸，所述轉動軸的一端固定連接有齒輪一，且齒輪一的下側嚙合有內圈齒條板，所述內圈齒條板與過濾管固定連接，所述過濾管的外側與過濾箱的內壁轉動連接，所述過濾箱背離絮凝劑箱的一側固定連接有慢速電機，且慢速電機的輸出端與轉動軸固定連接，所述過濾管的內壁表面開設有多組凹槽，且凹槽的中心位置設置有多組濾水孔，所述內圈齒條板的內部嚙合有外圈齒條板，且外圈齒條板的內部固定連接有轉動盤一，所述轉動盤一的表面與支撐圓板轉動連接，且轉動盤一的一側開設有齒輪槽，所述齒輪槽的內部設置有清潔組件；
所述除污單元包括與過濾箱轉動連接的往復絲桿，且往復絲桿的一端設置有攪拌組件，所述往復絲桿的另一端設置有傳動組件，所述往復絲桿的表面開設有導向槽，且導向槽的表面滑動連接有滑塊，所述滑塊的上側固定連接有連接架，且連接架的內部滑動連接有固定板，所述固定板的兩端分別與過濾箱和支撐圓板固定連接，所述固定板的上側滑動連接有排污板，且排污板的兩側皆設置有調節組件。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：所述傳動組件包括與往復絲桿固定連接的傳動輪一，且傳動輪一的下側設置有傳動輪二，所述傳動輪一與傳動輪二通過傳動皮帶活動連接，所述傳動輪二與轉動軸固定連接。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：兩組所述調節組件皆包括與連接架固定連接的固定座，且固定座的內部皆滑動連接有抵接板，兩組所述固定座的內部皆開設有滑槽一，兩組所述滑槽一的內部皆滑動連接有圓桿，且圓桿相靠近一端皆與排污板轉動連接，兩組所述抵接板的內部皆開設有滑槽二，且滑槽二皆與圓桿活動連接。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：所述固定板的上側設置有兩組阻攔板，且阻攔板的兩端分別與過濾箱和支撐圓板固定連接，兩組所述阻攔板以轉動盤二為中心水平對稱設置。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：所述清潔組件包括齒輪槽的內壁固定連接有支架，且支架的外側固定連接有快速電機，所述快速電機的輸出端固定連接有轉軸一，且轉軸一表面與支架轉動連接，所述轉軸一的另一端固定連接有齒輪二，且齒輪二的側面嚙合有三組齒輪三，三組所述齒輪三的一側皆固定連接有旋轉軸，且旋轉軸皆與轉動盤一轉動連接，三組所述旋轉軸的表面皆固定連接有毛刷輥，且毛刷輥的一端設置有轉動盤二，頂部所述毛刷輥與過濾管的內壁相互抵接，三組所述旋轉軸的表面皆與轉動盤二轉動連接，且轉動盤二與過濾箱轉動連接。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：所述攪拌組件包括與絮凝劑箱外側表面固定連接的水泵，且水泵的輸入端的絮凝劑箱連通，所述水泵的輸出端固定連接有出料管，且出料管的另一端轉動連接有轉管，所述轉管與攪拌箱轉動連接，所述轉管的表面固定連接有多組連接管，且每兩組連接管之間皆固定連接有固定管。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：每組所述固定管皆與連接管連通，且每組連接管與轉管連通，所述轉管與出料管連通，每組所述連接管和固定管的表面皆開設有多組出料孔，所述轉管的表面開設有多組另一出料孔。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：所述固定板的表面開設有多組過濾孔，多組所述過濾孔尺寸皆與濾水孔尺寸一致，所述排污板與過濾孔的上側表面活動連接。
作為本發明所述一種多級污水處理系統的一種優選方案，其中：所述過濾箱的另一側開設有出料口，且出料口內安裝有污物排出管，所述支撐圓板的內部開設有與污物排出管相配合的出口，所述污物排出管的底部內壁與固定板水平設置，所述消毒箱的內壁底部安裝有紫外線燈組，且紫外線燈組的上側設置有吸附層，所述過濾箱的下側與消毒箱的上側連通，所述消毒箱的另一側開設有出水孔。
作為本發明所述一種多級污水處理系統的一種優選方案，所述多級污水處理系統的使用方法包括以下步驟：
S1、將污水通過污水注入管注入攪拌箱內部，通過攪拌組件將絮凝劑通過注入污水開始攪拌混合；
S2、接著混合絮凝劑的污水通過進水管從攪拌箱進入過濾箱內部，并通過過濾管進行過濾，同時轉動軸帶動固定連接的齒輪一旋轉，與齒輪一嚙合的內圈齒條板帶動過濾管慢速旋轉，配合過濾管的凹槽將過濾的污物帶起至清潔組件區域；
S3、接著清潔組件對過濾管的凹槽內污物進行清潔，并通過阻攔板的攔截使污物落入固定板的表面，并且轉動盤一的表面固定連接有與內圈齒條板嚙合的外圈齒條板，配合內圈齒條板的旋轉使三組毛刷輥能夠旋轉替換；
S4、接著除污單元將過濾的污物從固定板表面的污物推向污物排出管并排出；
S5、最后通過過濾箱過濾的污水進入消毒箱內部，然后通過吸附層的吸附和紫外線燈組的紫外線殺菌，通過出水孔排出。
本發明的有益效果：
1、慢速電機帶動轉動軸和齒輪一旋轉，與齒輪一嚙合的內圈齒條板帶動過濾管慢速旋轉，配合過濾管的凹槽將污水中污物帶起，接著快速電機帶動轉軸一和齒輪二高速旋轉，與齒輪二嚙合的三組齒輪三皆帶動旋轉軸高速轉動，使毛刷輥將過濾管內壁沾附的污物清掃下來，并且轉動盤一的表面固定連接有與內圈齒條板嚙合的外圈齒條板，進而使三組毛刷輥能夠旋轉替換，不僅有效提高了污物的清潔效果，避免污物堵塞，同時使毛刷輥具有自我清潔能力，延長毛刷輥的使用壽命，提高了實用性。
2、與轉動軸固定連接的傳動輪二通過傳動皮帶帶動傳動輪一慢速旋轉，與傳動輪一固定連接的往復絲桿帶動滑塊和連接架在固定板的限位作用下往復移動，與連接架固定連接的固定座帶動滑動連接的抵接板往復移動，當固定座靠近并抵接過濾箱的內壁時，圓桿會滑動到滑槽二和滑槽一的底部，使排污板與固定板的上側表面抵接，具有將污物推出的功能，當固定座靠近并抵接支撐圓板的側面時，圓桿會滑動到滑槽二和滑槽一的頂部，使圓桿帶動排污板上升，并與固定板退出抵接，使排污板在復位時不會將污物向內部推動，增加污物的清潔效率。
3、水泵將絮凝劑箱內部的絮凝劑注入轉管的內部，同時與往復絲桿固定連接的轉管帶動連接管和固定管旋轉，使絮凝劑通過出料孔注入攪拌箱內部的污水，并且能夠?qū)⑿跄齽┖臀鬯浞謹嚢瑁岣呶鬯托跄齽┑幕旌闲省?/span>
（發明人：蔡青龍）
