公布日：2024.04.26
申請日：2024.01.30
分類號：C02F1/00(2023.01)I;C02F1/32(2023.01)I
摘要
本申請涉及一種建筑垃圾污水處理系統，屬于建筑垃圾處理的領域，其包括固液分離裝置、泥水分離裝置、過濾凈水裝置和用于依次連接所述固液分離裝置、所述泥水分離裝置和所述過濾凈水裝置的連接管組；所述固液分離裝置包括箱體，所述箱體上側開設進料口所述箱體下側開設有出泥口,所述箱體一側壁與所述出泥口間隔開設有出水口，所述出水口上側設有網狀輸送帶，所述網狀輸送帶與將所述出水口與所述進料口分隔設置，所述網狀輸送帶的一端伸出所述箱體外部并沿靠近所述箱體內部一側逐漸向下傾斜設置。本申請具有減少建筑垃圾中的淤泥堵塞污水處理系統的管路的現象發生的效果。
權利要求書

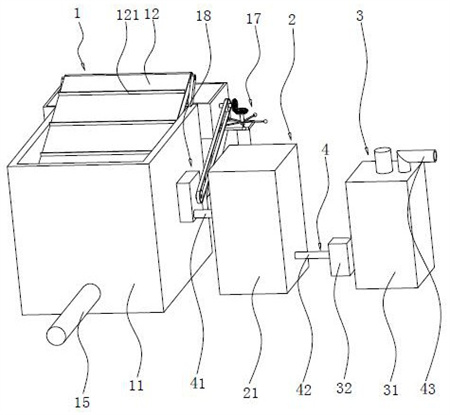

1.一種建筑垃圾污水處理系統，其特征在于：包括固液分離裝置(1)、泥水分離裝置(2)、過濾凈水裝置和用于依次連接所述固液分離裝置(1)、所述泥水分離裝置(2)和所述過濾凈水裝置的連接管組(4)；所述固液分離裝置(1)包括箱體(11)，所述箱體(11)上側開設進料口(111)所述箱體(11)下側開設有出泥口(112),所述箱體(11)一側壁與所述出泥口(112)間隔開設有出水口(113)，所述出水口(113)上側設有網狀輸送帶(12)，所述網狀輸送帶(12)與將所述出水口(113)與所述進料口(111)分隔設置，所述網狀輸送帶(12)的一端伸出所述箱體(11)外部并沿靠近所述箱體(11)內部一側逐漸向下傾斜設置。
2.根據權利要求1所述的一種建筑垃圾污水處理系統，其特征在于：所述網狀輸送帶(12)上固定連接有多個間隔設置的擋板(121)。
3.根據權利要求1所述的一種建筑垃圾污水處理系統，其特征在于：所述出泥口(112)處設有能夠封堵所述出泥口(112)的封堵板(13)，所述箱體(11)內底壁遠離所述出泥口(112)的一側滑動抵接有推板(14)，所述推板(14)與所述封堵板(13)之間連接有連桿(141)，所述推板(14)的一側設有能夠帶動所述推板(14)向所述出泥口(112)處移動的氣缸(15)。
4.根據權利要求1所述的一種建筑垃圾污水處理系統，其特征在于：所述出水口(113)處設有能夠阻攔泥沙的攔網(1131)。
5.根據權利要求1所述的一種建筑垃圾污水處理系統，其特征在于：所述網狀輸送帶(12)位于所述箱體(11)外部一端的下側設有用于承接所述網狀輸送帶(12)上掉落廢料的多級過濾篩(16)。
6.根據權利要求5所述的一種建筑垃圾污水處理系統，其特征在于：所述多級過濾篩(16)的一側設有用于對所述多級過濾篩(16)進行振搗的振搗組件(17)。
7.根據權利要求6所述的一種建筑垃圾污水處理系統，其特征在于：所述連接管組(4)包括與所述出水口(113)和所述泥水分離裝置(2)相連接的出水管(41)，所述出水管(41)連通有出水加速組件(18)，所述出水加速組件(18)與所述振搗組件(17)連接且通過所述振搗組件(17)驅動。
8.根據權利要求7所述的一種建筑垃圾污水處理系統，其特征在于：所述振搗組件(17)包括振搗電機(171)，所述振搗電機(171)的輸出軸連接有多個用于對所述多級過濾篩(16)的側壁進行敲擊的振搗球(172)。
9.根據權利要求8所述的一種建筑垃圾污水處理系統，其特征在于：所述出水加速組件(18)包括與所述進水管連通的加速箱(181)，所述加速箱(181)內部設有用于加速箱(181)內水流速的扇葉(183)，所述扇葉(183)與所述振搗電機(171)的輸出軸連接且能夠在所述振搗電機(171)的輸出軸的帶動下轉動。
10.根據權利要求1所述的一種建筑垃圾污水處理系統，其特征在于：所述過濾凈水裝置包括過濾箱(31)，所述過濾箱(31)內部由下至上一次設有糙石層(33)、濾網(34)、細石層(35)、過濾纖維層(36)和活性炭層(37)，所述過濾箱(31)內部位于所述活性炭層(37)上側還設有紫外線燈(38)。
發明內容
為了減少建筑垃圾中的淤泥堵塞污水處理系統的管路的現象發生，本申請提供一種建筑垃圾污水處理系統。
本申請提供的一種建筑垃圾污水處理系統采用如下的技術方案：一種建筑垃圾污水處理系統，包括固液分離裝置、泥水分離裝置、過濾凈水裝置和用于依次連接所述固液分離裝置、所述泥水分離裝置和所述過濾凈水裝置的連接管組；所述固液分離裝置包括箱體，所述箱體上側開設進料口所述箱體下側開設有出泥口,所述箱體一側壁與所述出泥口間隔開設有出水口，所述出水口上側設有網狀輸送帶，所述網狀輸送帶與將所述出水口與所述進料口分隔設置，所述網狀輸送帶的一端伸出所述箱體外部并沿靠近所述箱體內部一側逐漸向下傾斜設置。
通過采用上述技術方案，在對建筑垃圾中的污水進行處理時，將建筑垃圾由箱體上側的進料口處放置到箱體內部，之后通過網狀輸送帶對掉落至箱體內部的建筑垃圾進行運輸至箱體外部，在運輸的過程中，垃圾中的污水能夠穿過網狀輸送帶移動至箱體的底部，從而使得之后，箱體底部的污水中的淤泥逐漸沉淀在箱體的底部，而淤泥上層的水在達到出水口的高度之后，從出水口處經過連接管組流至泥水分離裝置和過濾凈水裝置處進行后續處理，由于采用網狀輸送帶和箱體配合的方式，實現對建筑垃圾中的淤泥和水與建筑垃圾的分離，之后通過對淤泥的沉淀析出淤泥上層中的水，從而減少了從箱體中流出污水的含泥量，減少了在處理污水的過程中，由于污水中的淤泥較多堵塞管道的現象發生。
可選的，所述網狀輸送帶上固定連接有多個間隔設置的擋板。
通過采用上述技術方案，由于擋板的存在，使得網狀輸送帶在與擋板配合對建筑垃圾進行運輸的過程中，能夠減少建筑垃圾沿網狀輸送帶的傾斜方向滑落的現象發生。
可選的，所述出泥口處設有能夠封堵所述出泥口的封堵板，所述箱體內底壁遠離所述出泥口的一側滑動抵接有推板，所述推板與所述封堵板之間連接有連桿，所述推板的一側設有能夠帶動所述推板向所述出泥口處移動的氣缸。
通過采用上述技術方案，在使用一段時間之后，可以通過開動氣缸，氣缸帶動推板以及封堵板移動，從而使得推板能夠在推動箱體內部的淤泥向出泥口處移動的同時，使得封堵板向箱體外部遠離出泥口的一側移動，從而使得淤泥能夠在推板的帶動下移出箱體內部，從而減少了淤泥堆積在箱體內部，對后續的污水進行進一步的污染，使得污水中摻雜大量泥沙的現象發生。
可選的，所述出水口處設有能夠阻攔泥沙的攔網。
通過采用上述技術方案，由于攔網的存在，減少了從出水口處流出的污水中摻雜泥沙的數量。
可選的，所述網狀輸送帶位于所述箱體外部一端的下側設有用于承接所述網狀輸送帶上掉落廢料的多級過濾篩。
通過采用上述技術方案，由于多級過濾篩的存在，使得網狀輸送帶上運出箱體內部的建筑垃圾能夠在多級過濾篩的作用下進行分級過濾，從而減少了工作人員后續處理建筑垃圾的麻煩。
可選的，所述多級過濾篩的一側設有用于對所述多級過濾篩進行振搗的振搗組件。
通過采用上述技術方案，由于振搗組件的存在，能夠使得在建筑垃圾被倒入分級過濾篩之后，開動振搗組件能夠加快建筑垃圾在分級過濾篩內部的過濾過程。
可選的，所述連接管組包括與所述出水口和所述泥水分離裝置相連接的出水管，所述出水管連通有出水加速組件，所述出水加速組件與所述振搗組件連接且通過所述振搗組件驅動。
通過采用上述技術方案，由于出水加速組件的存在，從而能夠加快箱體內部的污水流入泥水分離裝置中的過程，從而能夠加快污水處理的整體進度，并且由于出水加速組件由振搗組件驅動，減少了需要增設驅動裝置對出水加速組件進行驅動的麻煩。
可選的，所述振搗組件包括振搗電機，所述振搗電機的輸出軸連接有多個用于對所述多級過濾篩的側壁進行敲擊的振搗球。
通過采用上述技術方案，當需要對分級過濾篩進行振搗操作時，開動振搗電機，振搗電機帶動相連接的多個振搗球轉動，振搗球在轉動的過程中對分級過濾篩的側壁進行敲擊，從而實現對分級過濾篩的振搗過程。
可選的，所述出水加速組件包括與所述進水管連通的加速箱，所述加速箱內部設有用于加速箱內水流速的扇葉，所述扇葉與所述振搗電機的輸出軸連接且能夠在所述振搗電機的輸出軸的帶動下轉動。
通過采用上述技術方案，在振搗電機的輸出軸轉動的過程中，振搗電機的輸出軸帶動加速箱內部的扇葉轉動，當污水進入到加速箱內部時，在扇葉的帶動下，使得加速箱內部的水能夠快速的流向泥水分離裝置內部，從而加速了污水處理的過程。
可選的，所述過濾凈水裝置包括過濾箱，所述過濾箱內部由下至上一次設有糙石層、濾網、細石層、過濾纖維層和活性炭層，所述過濾箱內部位于所述活性炭層上側還設有紫外線燈。
通過采用上述技術方案，當污水穿過泥水分離裝置進入到過濾箱內部時，泥水由下至上依次穿過糙石層、濾網、細石層、過濾纖維層和活性炭層，之后進入到活性炭層的上側，在紫外線燈的照射下進行殺菌過程，從而實現了對污水的過濾殺菌過程。
綜上所述，本申請包括以下至少一種有益技術效果：通過設置箱體和網狀輸送帶，能夠在實現過濾建筑垃圾中的淤泥和污水的同時，使得淤泥能夠在箱體內部析出污水，從而減低污水在進入后續處理裝置中時，污水中的含泥量；通過設置分級過濾篩和振搗組件，能夠實現對建筑垃圾的分級處理過程，方便了工作人員對建筑垃圾進行后續處理的過程；通過設置污水加速組件并且使得扇葉與振搗電機連接，一方面能夠加速從箱體內部析出的污水的流速，進而加快污水處理的效率，另一方面能夠減少增設驅動風扇的驅動裝置所產生的浪費。
（發明人：劉源遠;吳鵬斌;趙東林;肖寒）
