公布日：2024.04.09
申請日：2024.01.10
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B08B9/087(2006.01)I;B01D29/64(2006.01)I;B01D29/50(2006.01)I;B01D29/58(2006.01)I;B01D29/03(2006.01)I;B08B1
/12(2024.01)I;B08B1/32(2024.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;H02J7/35(2006.01)I;H02S40/10(2014.01)I;B01F101/00(2022.01)N
摘要
本發明公開了一種城鎮污水深度凈化裝置及其使用方法，涉及污水處理領域。本發明包括沉淀池，沉淀池的一側設置有入液管，沉淀池的頂部固定連接有支撐架，支撐架的頂部固定連接有連接架；通過攪拌架的旋轉攪拌，可以提高藥劑與污水混合的速率，同時可以帶動清潔刷對光伏板的表面進行清潔，提高了光伏板工作的穩定性；且通過清潔軸板旋轉帶動軟刷對過濾網的表面進行清潔，減少過濾網堵塞的情況；同時通過連接塊帶動沉淀箱沿著沉淀池的內側移出，可以便攜式的清潔沉淀箱內堆積的污物，并利用連接框兩側的側固定刷可以將沉淀池內壁兩側的附著物進行清潔，可以減少附著物堆積在沉淀池的內壁；提高了沉淀池在進行污水沉淀時的效果。
權利要求書

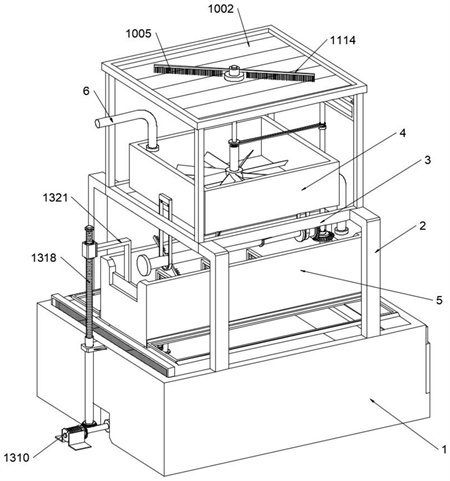

1.一種城鎮污水深度凈化裝置，包括沉淀池（1），其特征在于，所述沉淀池（1）的一側設置有入液管（6），所述沉淀池（1）的頂部固定連接有支撐架（2），所述支撐架（2）的頂部固定連接有連接架（3），所述連接架（3）的頂部固定連接有預處理池（4），所述連接架（3）的底部設置有過濾箱（5），所述預處理池（4）的一側設置有輸液管（7），所述輸液管（7）的一側設置有電磁閥體（8），所述輸液管（7）的表面活動連接有水泵體（9），所述連接架（3）的頂部設置有傳動機構（11），所述傳動機構（11）包括側穩固架（1101）、側架（1102）和側支板（1103），所述側穩固架（1101）的一側固定連接有側支板（1103），所述側支板（1103）的一側固定連接有第一電機（1104），所述第一電機（1104）的輸出軸活動連接有傳動桿（1105），所述傳動桿（1105）的底端固定連接有第一皮帶輪（1106），所述第一皮帶輪（1106）的一側活動連接有傳動皮帶（1107），所述傳動皮帶（1107）的一側活動連接有第二皮帶輪（1108），所述第二皮帶輪（1108）的底部固定連接有底連接桿（1109），所述底連接桿（1109）的底部固定連接有攪拌架（1110），所述預處理池（4）的頂部設置有動力機構（10），通過動力機構（10）的設置為驅動部件提供電源；所述動力機構（10）包括頂架（1001）、光伏板（1002）和蓄電池體（1003），所述連接架（3）的頂部固定連接有頂架（1001），所述頂架（1001）的頂部固定連接有光伏板（1002），所述光伏板（1002）的底部固定連接有蓄電池體（1003），所述蓄電池體（1003）的一側活動連接有控制器體（1004）；所述第二皮帶輪（1108）的頂部固定連接有頂連接桿（1112），所述頂連接桿（1112）的頂部固定連接有連接盤（1113），所述連接盤（1113）的兩側固定連接有傳動板（1114），所述傳動板（1114）的底部活動連接有清潔刷（1115），所述攪拌架（1110）的底部活動連接有軸承盤（1111），所述軸承盤（1111）的底部活動連接在預處理池（4）的內側；所述過濾箱（5）的一側設置有清潔機構（12），所述清潔機構（12）包括底固定桿（1201）、一號底傳動齒（1202）和一號側傳動齒（1203），所述第一皮帶輪（1106）的底部固定連接有底固定桿（1201），所述底固定桿（1201）的底部固定連接有一號底傳動齒（1202），所述一號底傳動齒（1202）的一側活動連接有一號側傳動齒（1203），所述一號側傳動齒（1203）的一側固定連接有套架（1204），所述套架（1204）的一側固定連接有連接橫桿（1205），所述連接橫桿（1205）的表面固定連接有清潔軸板（1209），所述清潔軸板（1209）的一側固定連接有軟刷（1210），所述過濾箱（5）的內側固定連接有過濾網（1211），所述過濾網（1211）的數量為多個；所述沉淀池（1）的一側設置有移出機構（13），所述移出機構（13）包括側框（1301）、沉淀箱（1302）和貼合架（1303），所述沉淀池（1）的一側開設有側框（1301），所述側框（1301），所述側框（1301）的一側活動連接有側蓋板（1307），所述側蓋板（1307）的頂部固定連接有緊固板（1308），所述緊固板（1308）的表面活動連接有螺栓（1309），所述沉淀箱（1302）的頂部固定連接有貼合架（1303），所述沉淀箱（1302）的一側固定連接有連接框（1304），所述連接框（1304）的兩側固定連接有側固定刷（1306），所述連接框（1304）的內側活動連接有阻隔網（1305），所述沉淀池（1）的外側設置有第二電機（1310），所述第二電機（1310）的輸出軸固定連接有一號螺桿（1311），所述一號螺桿（1311）的表面螺紋連接有一號螺紋孔（1315），所述一號螺紋孔（1315）的表面設置有一號限位套塊（1314），所述一號限位套塊（1314）的頂部固定連接有連接塊（1316），所述連接塊（1316）的頂部固定連接在沉淀箱（1302）的底部；所述一號螺桿（1311）的表面固定連接有二號側傳動齒（1312），所述二號側傳動齒（1312）的一側活動連接有二號底傳動齒（1313），所述二號底傳動齒（1313）的頂部固定連接有垂直桿（1317），所述垂直桿（1317）的頂端固定連接有二號螺桿（1318），所述二號螺桿（1318）的表面螺紋連接有二號螺紋孔（1320），所述二號螺紋孔（1320）的一側設置有二號限位套塊（1319），所述二號限位套塊（1319）的一側固定連接有固定側板（1321），所述過濾箱（5）的兩側設置有側刮板（1322）。
2.根據權利要求1所述的一種城鎮污水深度凈化裝置，其特征在于，所述預處理池（4）的一側固定連接有限位架（1206），所述限位架（1206）的底部活動連接在套架（1204）的表面，所述預處理池（4）的表面固定連接有側限位板（1207），所述側限位板（1207）的一側開設有限位孔（1208），所述限位孔（1208）的內側活動連接在底固定桿（1201）的表面。
3.根據權利要求2所述的一種城鎮污水深度凈化裝置，其特征在于，所述側穩固架（1101）的兩側固定連接有側架（1102），所述側架（1102）的兩側分別與側穩固架（1101）的一側與頂架（1001）的表面固定連接。
4.根據權利要求3所述的一種城鎮污水深度凈化裝置，其特征在于，所述輸液管（7）、電磁閥體（8）和水泵體（9）的數量均為多個，且多個輸液管（7）、電磁閥體（8）和水泵體（9）分別設置在預處理池（4）的一側與過濾箱（5）的底部。
5.一種城鎮污水深度凈化裝置的使用方法，其特征在于，采用如權利要求4所述的一種城鎮污水深度凈化裝置，包括以下步驟：S1、首先需要進行凈化的液體會沿著入液管（6）進入預處理池（4）內，污水在進入預處理池（4）內后，投加混凝劑，使其與污水混合，當藥劑投入污水后，發生水解并產生異電荷膠體與水中膠體和懸浮物接觸形成細小的絮凝體，此時第一電機（1104）啟動，通過第一電機（1104）驅動傳動桿（1105）旋轉，利用旋轉的傳動桿（1105）帶動第一皮帶輪（1106）運動，而通過傳動皮帶（1107）的連接，在第一皮帶輪（1106）旋轉的過程中，帶動第二皮帶輪（1108）運動，而第二皮帶輪（1108）在旋轉的過程中，會帶動底連接桿（1109）進行旋轉，且底連接桿（1109）的運動會帶動攪拌架（1110）沿著預處理池（4）的內側旋轉；S2、且光伏板（1002）的底部通過頂架（1001）固定在連接架（3）的頂部，利用光伏板（1002）進行工作，將光能轉換成電能，并通過蓄電池體（1003）將電能進行存儲，且存儲的過程中，利用控制器體（1004）對電壓的輸送進行控制，同時第二皮帶輪（1108）驅動底連接桿（1109）旋轉時，會帶動頂連接桿（1112）轉動，利用頂連接桿（1112）的轉動，帶動連接盤（1113）旋轉，利用旋轉的連接盤（1113）帶動傳動板（1114）沿著光伏板（1002）的表面轉動；S3、液體進入過濾箱（5）內后，會通過多個過濾網（1211）進行過濾，在第一電機（1104）驅動傳動桿（1105）旋轉時，利用底固定桿（1201）的連接，帶動一號底傳動齒（1202）進行旋轉，利用旋轉的一號底傳動齒（1202）帶動一號側傳動齒（1203）進行同步旋轉，利用旋轉的一號側傳動齒（1203）帶動套架（1204）進行運動，運動的套架（1204）會帶動表面多個清潔軸板（1209）進行旋轉；S4、過濾后的液體會沿著過濾箱（5）底部的輸液管（7）進入沉淀池（1）內進行沉淀操作，液體在進入沉淀池（1）內沉淀后，通過自由沉淀作用使懸浮物質在靜態環境下沉降至沉淀箱（1302）內，通過旋轉螺栓（1309）使得螺栓（1309）與緊固板（1308）分離，此時將側蓋板（1307）沿著側框（1301）的一側取出，此時第二電機（1310）啟動，通過第二電機（1310）驅動一號螺桿（1311）旋轉，利用一號螺桿（1311）與一號螺紋孔（1315）的螺紋連接，帶動一號限位套塊（1314）沿著一號螺桿（1311）的表面進行水平移動，而通過連接塊（1316）的連接，帶動沉淀箱（1302）沿著沉淀池（1）的內側移動，并通過側框（1301）移出，且沉淀箱（1302）移動的過程中，帶動連接框（1304）沿著沉淀池（1）的內側移動；S5、通過二號側傳動齒（1312）與二號底傳動齒（1313）的活動連接，帶動垂直桿（1317）進行轉動，此時利用垂直桿（1317）的轉動會帶動二號螺桿（1318）進行旋轉，而通過二號螺桿（1318）與二號螺紋孔（1320）的螺紋連接，帶動二號限位套塊（1319）沿著二號螺桿（1318）的表面進行垂直運動，而二號限位套塊（1319）在進行垂直運動的過程中，會帶動固定側板（1321）進行運動，此時在沉淀箱（1302）移出沉淀池（1）的內側時會同步帶動固定側板（1321）下降。
發明內容
本發明的目的在于：為了解決沉淀后的污物會堆積在沉淀池底部，不易清理，且沉淀池內壁會有污物附著的問題，提供一種城鎮污水深度凈化裝置及其使用方法。
為實現上述目的，本發明提供如下技術方案：一種城鎮污水深度凈化裝置，包括沉淀池，所述沉淀池的一側設置有入液管，所述沉淀池的頂部固定連接有支撐架，所述支撐架的頂部固定連接有連接架，所述連接架的頂部固定連接有預處理池，所述連接架的底部設置有過濾箱，所述預處理池的一側設置有輸液管，所述輸液管的一側設置有電磁閥體，所述輸液管的表面活動連接有水泵體，所述連接架的頂部設置有傳動機構，所述傳動機構包括側穩固架、側架和側支板，所述側穩固架的一側固定連接有側支板，所述側支板的一側固定連接有第一電機，所述第一電機的輸出軸活動連接有傳動桿，所述傳動桿的底端固定連接有第一皮帶輪，所述第一皮帶輪的一側活動連接有傳動皮帶，所述傳動皮帶的一側活動連接有第二皮帶輪，所述第二皮帶輪的底部固定連接有底連接桿，所述底連接桿的底部固定連接有攪拌架，所述預處理池的頂部設置有動力機構，通過動力機構的設置可以為驅動部件提供電源。
作為本發明再進一步的方案：所述動力機構包括頂架、光伏板和蓄電池體，所述連接架的頂部固定連接有頂架，所述頂架的頂部固定連接有光伏板，所述光伏板的底部固定連接有蓄電池體，所述蓄電池體的一側活動連接有控制器體。
作為本發明再進一步的方案：所述第二皮帶輪的頂部固定連接有頂連接桿，所述頂連接桿的頂部固定連接有連接盤，所述連接盤的兩側固定連接有傳動板，所述傳動板的底部活動連接有清潔刷，所述攪拌架的底部活動連接有軸承盤，所述軸承盤的底部活動連接在預處理池的內側。
作為本發明再進一步的方案：所述過濾箱的一側設置有清潔機構，所述清潔機構包括底固定桿、一號底傳動齒和一號側傳動齒，所述第一皮帶輪的底部固定連接有底固定桿，所述底固定桿的底部固定連接有一號底傳動齒，所述一號底傳動齒的一側活動連接有一號側傳動齒，所述一號側傳動齒的一側固定連接有套架，所述套架的一側固定連接有連接橫桿，所述連接橫桿的表面固定連接有清潔軸板，所述清潔軸板的一側固定連接有軟刷，所述過濾箱的內側固定連接有過濾網，所述過濾網的數量為多個。
作為本發明再進一步的方案：所述預處理池的一側固定連接有限位架，所述限位架的底部活動連接在套架的表面，所述預處理池的表面固定連接有側限位板，所述側限位板的一側開設有限位孔，所述限位孔的內側活動連接在底固定桿的表面。
作為本發明再進一步的方案：所述側穩固架的兩側固定連接有側架，所述側架的兩側分別與側穩固架的一側與頂架的表面固定連接。
作為本發明再進一步的方案：所述輸液管、電磁閥體和水泵體的數量均為多個，且多個輸液管、電磁閥體和水泵體分別設置在預處理池的一側與過濾箱的底部。
作為本發明再進一步的方案：所述沉淀池的一側設置有移出機構，所述移出機構包括側框、沉淀箱和貼合架，所述沉淀池的一側開設有側框，所述側框，所述側框的一側活動連接有側蓋板，所述側蓋板的頂部固定連接有緊固板，所述緊固板的表面活動連接有螺栓，所述沉淀箱的頂部固定連接有貼合架，所述沉淀箱的一側固定連接有連接框，所述連接框的兩側固定連接有側固定刷，所述連接框的內側活動連接有阻隔網，所述沉淀池的外側設置有第二電機，所述第二電機的輸出軸固定連接有一號螺桿，所述一號螺桿的表面螺紋連接有一號螺紋孔，所述一號螺紋孔的表面設置有一號限位套塊，所述一號限位套塊的頂部固定連接有連接塊，所述連接塊的頂部固定連接在沉淀箱的底部。
作為本發明再進一步的方案：所述一號螺桿的表面固定連接有二號側傳動齒，所述二號側傳動齒的一側活動連接有二號底傳動齒，所述二號底傳動齒的頂部固定連接有垂直桿，所述垂直桿的頂端固定連接有二號螺桿，所述二號螺桿的表面螺紋連接有二號螺紋孔，所述二號螺紋孔的一側設置有二號限位套塊，所述二號限位套塊的一側固定連接有固定側板，所述過濾箱的兩側設置有側刮板。
本發明還公開了一種城鎮污水深度凈化裝置的使用方法，采用上述一種城鎮污水深度凈化裝置中，包括以下步驟：
S1、首先需要進行凈化的液體會沿著入液管進入預處理池內，污水在進入預處理池內后，投加混凝劑，使其與污水混合，當藥劑投入污水后，發生水解并產生異電荷膠體與水中膠體和懸浮物接觸形成細小的絮凝體，此時通過第一電機啟動后，通過第一電機驅動傳動桿旋轉，利用旋轉的傳動桿可以帶動第一皮帶輪運動，而通過傳動皮帶的連接，可以在第一皮帶輪旋轉的過程中，帶動第二皮帶輪運動，而第二皮帶輪在旋轉的過程中，會帶動底連接桿進行旋轉，且底連接桿的運動會帶動攪拌架沿著預處理池的內側旋轉；
S2、且光伏板的底部通過頂架固定在連接架的頂部，利用光伏板可以進行工作，將光能轉換成電能，并通過蓄電池體將電能進行存儲，且存儲的過程中，利用控制器體對電壓的輸送進行控制，同時第二皮帶輪驅動底連接桿旋轉時，會帶動頂連接桿轉動，利用頂連接桿的轉動，可以帶動連接盤旋轉，利用旋轉的連接盤可以帶動傳動板沿著光伏板的表面轉動；
S3、液體進入過濾箱內后，會通過多個過濾網進行過濾，在第一電機驅動傳動桿旋轉時，利用底固定桿的連接，可以帶動一號底傳動齒進行旋轉，利用旋轉的一號底傳動齒可以帶動一號側傳動齒進行同步旋轉，利用旋轉的一號側傳動齒可以帶動套架進行運動，運動的套架會帶動表面多個清潔軸板進行旋轉；
S4、過濾后的液體會沿著過濾箱底部的輸液管進入沉淀池內進行沉淀操作，液體在進入沉淀池內后沉淀后，液體通過自由沉淀作用使懸浮物質在靜態環境下沉降至沉淀箱內，通過旋轉螺栓使得螺栓與緊固板分離，此時可以將側蓋板沿著側框的一側取出，此時通過第二電機啟動后，可以通過第二電機驅動一號螺桿旋轉，利用一號螺桿與一號螺紋孔的螺紋連接，可以帶動一號限位套塊沿著一號螺桿的表面進行水平移動，而通過連接塊的連接，可以帶動沉淀箱沿著沉淀池的內側移動，并通過側框移出，且沉淀箱移動的過程中，可以帶動連接框沿著沉淀池的內側移動；
S5、通過二號側傳動齒與二號底傳動齒的活動連接，可以帶動垂直桿進行轉動，此時利用垂直桿的轉動會帶動二號螺桿進行旋轉，而通過二號螺桿與二號螺紋孔的螺紋連接，可以帶動二號限位套塊沿著二號螺桿的表面進行垂直運動，而二號限位套塊在進行垂直運動的過程中，會帶動固定側板進行運動，此時在沉淀箱移出沉淀池的內側時會同步帶動固定側板下降。
與現有技術相比，本發明的有益效果是：
1、首先需要進行凈化的液體會沿著入液管進入預處理池內，通過傳動皮帶的連接，可以在第一皮帶輪旋轉的過程中，帶動第二皮帶輪運動，而第二皮帶輪在旋轉的過程中，會帶動底連接桿進行旋轉，且底連接桿的運動會帶動攪拌架沿著預處理池的內側旋轉，同時利用軸承盤的連接，可以在攪拌架旋轉時利用軸承盤支撐在預處理池的底部，通過攪拌架的旋轉攪拌，可以提高藥劑與污水混合的速率，減少了反應時間，提高了工作效率；
2、利用光伏板可以進行工作，利用蓄電池體將存儲的電能驅動第一電機工作，減少了在戶外第一電機不便于連接電源的問題，且提高了資源的利用率，同時長時間放置導致光伏板的表面產生雜物或灰塵覆蓋時，在第二皮帶輪驅動底連接桿旋轉時，會帶動頂連接桿轉動，利用頂連接桿的轉動，可以帶動連接盤旋轉，利用旋轉的連接盤可以帶動傳動板沿著光伏板的表面轉動，可以帶動清潔刷對光伏板的表面進行清潔，減少了附著物對光伏板工作的影響，提高了光伏板工作的穩定性；
3、第一電機驅動傳動桿旋轉時，利用底固定桿的連接，可以帶動一號底傳動齒進行旋轉，利用旋轉的一號底傳動齒可以帶動一號側傳動齒進行同步旋轉，利用旋轉的一號側傳動齒可以帶動套架進行運動，運動的套架會帶動表面多個清潔軸板進行旋轉，而清潔軸板旋轉時會帶動軟刷對過濾網的表面進行清潔，減少了較多的附著物導致過濾網產生堵塞的情況，提高了過濾網過濾的效果；
4、通過第二電機啟動后，可以通過第二電機驅動一號螺桿旋轉，利用一號螺桿與一號螺紋孔的螺紋連接，可以帶動一號限位套塊沿著一號螺桿的表面進行水平移動，而通過連接塊的連接，可以帶動沉淀箱沿著沉淀池的內側移動，并通過側框移出，可以便攜式的清潔沉淀箱內堆積的污物，且沉淀箱移動的過程中，可以帶動連接框沿著沉淀池的內側移動，利用連接框兩側的側固定刷可以將沉淀池內壁兩側的附著物進行清潔，可以減少附著物堆積在沉淀池的內壁；
5、通過二號側傳動齒與二號底傳動齒的活動連接，可以帶動垂直桿進行轉動，此時利用垂直桿的轉動會帶動二號螺桿進行旋轉，而通過二號螺桿與二號螺紋孔的螺紋連接，可以帶動二號限位套塊沿著二號螺桿的表面進行垂直運動，而二號限位套塊在進行垂直運動的過程中，會帶動固定側板進行運動，此時在沉淀箱移出沉淀池的內側時會同步帶動固定側板下降，通過將固定側板降下后可以利用側刮板將沉淀池的內壁附著物進行刮除，減少了沉淀池內壁的附著污物，提高了沉淀池在進行污水沉淀時的效果。
（發明人：王建春;孫冬;邵威;王烯宇）
