公布日：2024.03.05

申請日：2024.01.23

分類號：C02F1/38(2023.01)I;C02F11/00(2006.01)I;B01D21/24(2006.01)I;C02F103/34(2006.01)N

摘要

本發明涉及污泥分離技術領域，且公開了一種煤化工污水處理用污泥分離裝置，包括主體和儲液裝置，儲液裝置設置在主體下方，主體頂部開設有轉槽，還包括離心機構，離心機構設置在主體內部，離心機構包括有套架，套架轉動連接在主體頂部外壁，套架底部中心處固定連接有固液離心筒。本發明通過托架帶動限厚管在固液離心筒內部上升，且使漏水口上升到固液離心筒的內部，在固液離心筒停止轉動時，固液離心筒內壁的污泥沉積物會因?yàn)闈穸容^大粘連度較低而出現倒塌的現象，使其包裹在限厚管的外壁，避免導致污泥沉積物層覆蓋在離心機的底面，同時固液離心筒內部遺留的液體會在固液離心筒底部通過漏水口流入限厚管內部，從而流出固液離心筒。

權利要求書

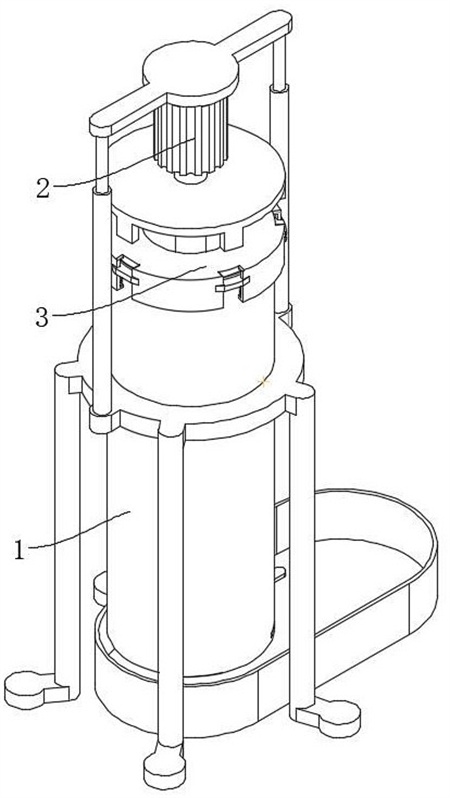

1.一種煤化工污水處理用污泥分離裝置，包括主體（1）和儲液裝置（104），所述儲液裝置（104）設置在主體（1）下方，所述主體（1）頂部開設有轉槽（105），其特征在于，還包括：離心機構（3），所述離心機構（3）設置在主體（1）內部，所述離心機構（3）包括有套架（302），所述套架（302）轉動連接在主體（1）頂部外壁，所述套架（302）底部中心處固定連接有固液離心筒（301）；限厚機構（4），所述限厚機構（4）設置在固液離心筒（301）內部，所述限厚機構（4）包括有三個液壓升降桿二（401），三個所述液壓升降桿二（401）固定連接在主體（1）內壁，三個所述液壓升降桿二（401）輸出端固定連接有托架（402），所述托架（402）頂部中心處固定連接有限厚管（403）；推動機構（5），所述推動機構（5）設置在固液離心筒（301）內部，所述推動機構（5）包括有推板（506），所述推板（506）滑動連接在固液離心筒（301）內部，所述推板（506）底部固定連接有三個連接桿（505）。

2.根據權利要求1所述的一種煤化工污水處理用污泥分離裝置，其特征在于：所述主體（1）頂部和底部貫通，所述主體（1）外壁固定連接有延長架（101），所述延長架（101）底部固定連接有四個支撐腿（102），所述儲液裝置（104）直徑大于主體（1），所述主體（1）外壁靠近儲液裝置（104）的一處開設有活動孔（103）。

3.根據權利要求2所述的一種煤化工污水處理用污泥分離裝置，其特征在于：所述延長架（101）頂部設置有傳動機構（2），所述傳動機構（2）包括有兩個液壓升降桿一（201），兩個所述液壓升降桿一（201）輸出端固定連接有電機（202），所述電機（202）輸出端固定連接有連接封閉蓋（203），所述連接封閉蓋（203）底部與固液套架（302）頂部相抵，所述連接封閉蓋（203）底部固定連接有堵塊（205），所述連接封閉蓋（203）底部固定連接有五個連接卡塊（204），五個所述連接卡塊（204）以連接封閉蓋（203）為中心對稱分布。

4.根據權利要求3所述的一種煤化工污水處理用污泥分離裝置，其特征在于：所述離心機構（3）還包括轉環（303），所述轉環（303）固定連接在套架（302）底部，且所述轉環（303）與轉槽（105）內壁轉動連接，所述套架（302）頂部開設有五個收縮槽（304），五個所述收縮槽（304）以套架（302）為中心圓周陣列，五個所述收縮槽（304）底部內壁均固定連接有兩個彈簧（305）。

5.根據權利要求4所述的一種煤化工污水處理用污泥分離裝置，其特征在于：兩個所述彈簧（305）頂部固定連接有壓塊（306），所述壓塊（306）與收縮槽（304）內壁滑動連接，所述壓塊（306）頂部與連接卡塊（204）底部相抵，所述固液離心筒（301）設置在主體（1）內部，所述固液離心筒（301）頂部開設有入料口，并且所述堵塊（205）外壁與固液離心筒（301）頂部的入料口插接。

6.根據權利要求5所述的一種煤化工污水處理用污泥分離裝置，其特征在于：所述限厚機構（4）還包括兩個漏水口（404），兩個所述漏水口（404）以限厚管（403）為中心對稱分布，每個所述液壓升降桿二（401）分布在美凌格液壓升降桿三（501）之間，所述托架（402）頂部與固液離心筒（301）底部相抵，所述限厚管（403）滑動貫穿固液離心筒（301）底部。

7.根據權利要求6所述的一種煤化工污水處理用污泥分離裝置，其特征在于：所述推板（506）與限厚管（403）外壁滑動連接，所述推動機構（5）還包括三個液壓升降桿三（501），三個所述液壓升降桿三（501）固定連接在主體（1）內壁，三個所述液壓升降桿三（501）輸出端固定連接有托環（502）。

8.根據權利要求7所述的一種煤化工污水處理用污泥分離裝置，其特征在于：所述托環（502）頂部開設有嵌合槽（503），三個所述連接桿（505）底部固定連接有嵌合環（504），所述嵌合環（504）頂部與轉環（303）底部相抵，所述嵌合環（504）底部與嵌合槽（503）內部相嵌，所述連接桿（505）滑動貫穿固液離心筒（301）底部。

9.根據權利要求8所述的一種煤化工污水處理用污泥分離裝置，其特征在于：所述主體（1）內部設置有刮除機構（6），所述刮除機構（6）包括有控制把手（601），所述控制把手（601）滑動連接在活動孔（103）內壁，所述控制把手（601）位于主體（1）內部的一側固定連接有連接環（602），所述連接環（602）頂部固定連接有三個膨脹刮刃（603），三個所述膨脹刮刃（603）以連接環（602）為中心圓周陣列，所述連接環（602）外壁與主體（1）內壁相抵。

發明內容

本發明的目的在于提供一種煤化工污水處理用污泥分離裝置，以解決上述背景技術中提出的問題。

為解決上述技術問題，本發明是通過以下技術方案實現的：

本發明為一種煤化工污水處理用污泥分離裝置，包括主體和儲液裝置，儲液裝置設置在主體下方，主體頂部開設有轉槽，還包括：

離心機構，離心機構設置在主體內部，離心機構包括有套架，套架轉動連接在主體頂部外壁，套架底部中心處固定連接有固液離心筒；

限厚機構，限厚機構設置在固液離心筒內部，限厚機構包括有三個液壓升降桿二，三個液壓升降桿二固定連接在主體內壁，三個液壓升降桿二輸出端固定連接有托架，托架頂部中心處固定連接有限厚管；

推動機構，推動機構設置在固液離心筒內部，推動機構包括有推板，推板滑動連接在固液離心筒內部，推板底部固定連接有三個連接桿。

進一步地，主體頂部和底部貫通，主體外壁固定連接有延長架，延長架底部固定連接有四個支撐腿，儲液裝置直徑大于主體，主體外壁靠近儲液裝置的一處開設有活動孔。

進一步地，延長架頂部設置有傳動機構，傳動機構包括有兩個液壓升降桿一，兩個液壓升降桿一輸出端固定連接有電機，電機輸出端固定連接有連接封閉蓋，連接封閉蓋底部與固液套架頂部相抵，連接封閉蓋底部固定連接有堵塊，連接封閉蓋底部固定連接有五個連接卡塊，五個連接卡塊以連接封閉蓋為中心對稱分布。

進一步地，離心機構還包括轉環，轉環固定連接在套架底部，且轉環與轉槽內壁轉動連接，套架頂部開設有五個收縮槽，五個收縮槽以套架為中心圓周陣列，五個收縮槽底部內壁均固定連接有兩個彈簧。

進一步地，兩個彈簧頂部固定連接有壓塊，壓塊與收縮槽內壁滑動連接，壓塊頂部與連接卡塊底部相抵，固液離心筒設置在主體內部，固液離心筒頂部開設有入料口，并且堵塊外壁與固液離心筒頂部的入料口插接。

進一步地，限厚機構還包括兩個漏水口，兩個漏水口以限厚管為中心對稱分布，每個液壓升降桿二分布在美凌格液壓升降桿三之間，托架頂部與固液離心筒底部相抵，限厚管滑動貫穿固液離心筒底部。

進一步地，推板與限厚管外壁滑動連接，推動機構還包括三個液壓升降桿三，三個液壓升降桿三固定連接在主體內壁，三個液壓升降桿三輸出端固定連接有托環。

進一步地，托環頂部開設有嵌合槽，三個連接桿底部固定連接有嵌合環，嵌合環頂部與轉環底部相抵，嵌合環底部與嵌合槽內部相嵌，連接桿滑動貫穿固液離心筒底部。

進一步地，主體內部設置有刮除機構，刮除機構包括有控制把手，控制把手滑動連接在活動孔內壁，控制把手位于主體內部的一側固定連接有連接環，連接環頂部固定連接有三個膨脹刮刃，三個膨脹刮刃以連接環為中心圓周陣列，連接環外壁與主體內壁相抵。

本發明具有以下有益效果：

（1）本發明快分離結束時，分離的污泥沉積物會貼在固液離心筒內壁，啟動液壓升降桿二通過托架帶動限厚管在固液離心筒內部上升，且使漏水口上升到固液離心筒的內部，在固液離心筒停止轉動時，固液離心筒內壁的污泥沉積物會因?yàn)闈穸容^大粘連度較低而出現倒塌的現象，使其包裹在限厚管的外壁，避免導致污泥沉積物層覆蓋在離心機的底面，同時固液離心筒內部遺留的液體會在固液離心筒底部通過漏水口流入到限厚管內部，從而流出固液離心筒。

（2）本發明固液離心筒靜止后，通過液壓升降桿三帶動托環上升，使嵌合槽套在嵌合環外壁，從而帶動連接桿和推板在固液離心筒內部上升，將污泥沉積物推到固液離心筒的頂部，從而便于將固液離心筒底部的污泥沉積物移動到主體頂部進行清理，避免導致難以取出的污泥沉積物在固液離心筒的內部積累而導致該裝置出現固液離心筒轉速不穩定、噪音增加、振動加劇等問題的機率，同時通過推板將污泥沉積物推出固液離心筒后，推出的污泥沉積物會失去與固液離心筒內壁擠壓的力，從而會分散到主體兩邊放置的收集裝置內部，提高了該裝置的實用性。

（3）本發明將煤化工污水加入固液離心筒內部后，通過液壓升降桿一帶動電機下降，使連接封閉蓋和堵塊對固液離心筒頂部開設的入口進行封閉，在連接封閉蓋下降時，通過連接卡塊與壓塊頂部相抵，帶動收縮槽在收縮槽內部滑動，同時對彈簧進行壓縮，從而使連接卡塊卡在收縮槽的內部，通過電機帶動連接封閉蓋旋轉同時帶動套架和固液離心筒在主體內部進行旋轉，對內部的煤化工污水進行離心固液分離，將液體通過固液離心筒內部設置的結構甩入主體內部，從而使液體隨著主體的內壁滴落在儲液裝置內部進行收集，避免污水對外部環境造成污染。

（4）本發明通過壓塊對收縮槽的頂部進行遮蓋，避免對固液離心筒內部的污泥沉積物進入到收縮槽內部而造成堵塞的現象，當該裝置在清理時，可以通過控制控制把手在活動孔內部活動，通過膨脹刮刃帶動三個膨脹刮刃在主體內壁轉動，從而對主體內部進行刮除清理，提高了該裝置的實用性。

當然，實施本發明的任一產品并不一定需要同時達到以上的所有優點。

（發明人：鄭輝;伊海;孫雄飛;孫彤梅;王佳林;慶朋輝;李丹;侯量）
