公布日：2024.12.13
申請日：2024.10.29
分類號：C05F17/964(2020.01)I;C05F17/971(2020.01)I;C05F7/00(2006.01)I;C05F17/20(2020.01)I
摘要
本發明公開了一種污泥高溫厭氧發酵堆肥設備，涉及污泥堆肥技術領域，該設備包括發酵罐、輸送機構、攤鋪驅動機構、翻動驅動機構和切換機構，所述發酵罐的下端安裝有支撐框，所述支撐框底部中心位置安裝有電機，所述電機的輸出端安裝有第一轉動桿，所述第一轉動桿上端穿過發酵罐下端安裝有轉動塊，所述轉動塊的側壁上水平安裝有若干個安裝板。本發明通過切換機構實現固定框上螺旋葉片水平和豎直狀態的切換，在螺旋葉片處于水平狀態時，第三齒輪對螺旋葉片進行驅動轉動，使污泥堆肥料均勻攤鋪在發酵罐內部，在螺旋葉片處于豎直狀態時，第二齒輪帶動第二轉動桿和螺旋葉片轉動，并配合周轉的固定框和螺旋葉片，對污泥堆肥料進行翻動混合。
權利要求書

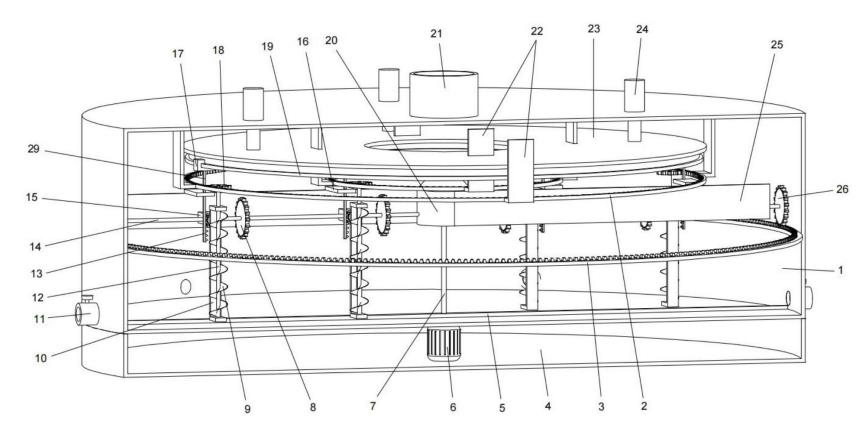

1.一種污泥高溫厭氧發酵堆肥設備，包括發酵罐(1)、輸送機構、攤鋪驅動機構、翻動驅動機構和切換機構，所述發酵罐(1)上端中心位置安裝有進料管(21)，所述發酵罐(1)的側壁下端安裝有若干個出料管(11)，所述發酵罐(1)的下端安裝有支撐框(4)，所述支撐框(4)底部中心位置安裝有電機(6)，所述電機(6)的輸出端安裝有第一轉動桿(7)，其特征在于，所述第一轉動桿(7)上端穿過發酵罐(1)下端安裝有轉動塊(20)，所述轉動塊(20)設置在發酵罐(1)內部，所述轉動塊(20)的側壁上水平安裝有若干個安裝板(25)，若干個安裝板(25)呈圓周陣列設置；所述輸送機構設置在安裝板(25)上，在處于豎直狀態時，對污泥堆肥料進行翻動混合，在處于水平狀態時，對污泥堆肥料進行攤鋪，所述攤鋪驅動機構設置在發酵罐(1)內壁上，在輸送機構處于水平狀態時，對輸送機構進行驅動，所述翻動驅動機構設置在發酵罐(1)頂部，在輸送機構處于豎直狀態時，對輸送機構進行驅動，所述切換機構設置在發酵罐(1)的頂部，用于對輸送機構進行轉動，使輸送機構在水平與豎直狀態之間切換。
2.根據權利要求1所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述輸送機構包括若干個固定塊(15)，所述固定塊(15)安裝在安裝板(25)側壁上，所述固定塊(15)遠離安裝板(25)的一端轉動連接有轉動桿(27)，所述轉動桿(27)遠離固定塊(15)的一端安裝有固定框(10)，所述轉動桿(27)設置在固定框(10)的其中一端，所述固定框(10)的內部設置有第二轉動桿(12)，所述第二轉動桿(12)的兩端均轉動連接在固定框(10)內壁上，所述第二轉動桿(12)的側壁上安裝有用于對污泥堆肥料進行輸送的螺旋葉片(9)，所述第二轉動桿(12)靠近轉動桿(27)的一端穿過固定框(10)安裝有用于帶動第二轉動桿(12)轉動的第二齒輪(18)。
3.根據權利要求2所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述切換機構包括第四齒輪(28)，所述第四齒輪(28)安裝在轉動桿(27)側壁上，所述第四齒輪(28)側壁上嚙合有用于帶動第四齒輪(28)轉動的齒條(13)，所述齒條(13)豎直設置，所述齒條(13)的上端安裝有用于帶動齒條(13)上下移動的滑桿(29)，所述滑桿(29)的側壁上滑動套有用于對滑桿(29)進行限位的限位板(16)，所述限位板(16)安裝在安裝板(25)上端，所述滑桿(29)上端安裝有滑動框(17)，所述滑動框(17)的內壁上滑動套有滑軌(19)，所述滑軌(19)的上端安裝有移動盤(23)，所述移動盤(23)的上端安裝有用于帶動移動盤(23)移動的電動伸縮桿(24)，所述電動伸縮桿(24)安裝在發酵罐(1)頂部，所述移動盤(23)的中心位置開設有便于污泥堆肥料穿過的開口。
4.根據權利要求2所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述攤鋪驅動機構包括與安裝板(25)一一對應的第三轉動桿(14)，所述第三轉動桿(14)轉動連接在固定塊(15)內部，所述第三轉動桿(14)靠近轉動塊(20)的一端轉動連接在轉動塊(20)側壁上，所述第三轉動桿(14)遠離轉動塊(20)的一端安裝有第三齒輪(26)，所述發酵罐(1)的內壁上安裝有與第三齒輪(26)配合使用的第二齒環(3)，所述第三齒輪(26)的下端與第二齒環(3)相互嚙合，所述第三轉動桿(14)側壁上安裝有與固定框(10)一一對應的第一齒輪(8)，在固定框(10)處于水平狀態時，第一齒輪(8)與第二齒輪(18)相互嚙合。
5.根據權利要求2所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述翻動驅動機構包括與固定框(10)一一對應的第一齒環(2)，所述第一齒環(2)水平設置在安裝板(25)上方的發酵罐(1)內部，所述第一齒環(2)的側壁上安裝有用于對第一齒環(2)進行支撐固定的固定板(22)，所述固定板(22)上端穿過移動盤(23)安裝在發酵罐(1)頂部，在固定框(10)處于豎直狀態時，第一齒環(2)與第二齒輪(18)相互嚙合。
6.根據權利要求1所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述轉動塊(20)的上端安裝有用于將污泥堆肥料向四周分散開的錐形導向塊。
7.根據權利要求1所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，靠近發酵罐(1)底部的第一轉動桿(7)側壁上安裝有用于使發酵罐(1)底部的污泥堆肥料向出料管(11)移動的出料塊(5)，所述出料塊(5)的側壁上設置有用于導向的斜面。
8.根據權利要求3所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述滑動框(17)的內壁上安裝有便于滑動框(17)沿著滑軌(19)側壁移動的滾珠。
9.根據權利要求1所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述第一轉動桿(7)和安裝板(25)的側壁上均安裝有用于提高第一轉動桿(7)和安裝板(25)結構強度的加強肋條。
10.根據權利要求4所述的一種污泥高溫厭氧發酵堆肥設備，其特征在于，所述發酵罐(1)的側壁上安裝有便于觀察堆肥高度的觀察窗，所述觀察窗設置在第二齒環(3)的下端。
發明內容
本發明的目的在于提供一種污泥高溫厭氧發酵堆肥設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種污泥高溫厭氧發酵堆肥設備，包括發酵罐、輸送機構、攤鋪驅動機構、翻動驅動機構和切換機構，所述發酵罐上端中心位置安裝有進料管，所述發酵罐的側壁下端安裝有若干個出料管，所述發酵罐的下端安裝有支撐框，所述支撐框底部中心位置安裝有電機，所述電機的輸出端安裝有第一轉動桿，所述第一轉動桿上端穿過發酵罐下端安裝有轉動塊，所述轉動塊設置在發酵罐內部，所述轉動塊的側壁上水平安裝有若干個安裝板，若干個安裝板呈圓周陣列設置。
所述輸送機構設置在安裝板上，在處于豎直狀態時，對污泥堆肥料進行翻動混合，在處于水平狀態時，對污泥堆肥料進行攤鋪。
所述攤鋪驅動機構設置在發酵罐內壁上，在輸送機構處于水平狀態時，對輸送機構進行驅動。
所述翻動驅動機構設置在發酵罐頂部，在輸送機構處于豎直狀態時，對輸送機構進行驅動。
所述切換機構設置在發酵罐的頂部，用于對輸送機構進行轉動，使輸送機構在水平與豎直狀態之間切換。
作為本發明進一步的方案：所述輸送機構包括若干個固定塊，所述固定塊安裝在安裝板側壁上，所述固定塊遠離安裝板的一端轉動連接有轉動桿，所述轉動桿遠離固定塊的一端安裝有固定框，所述轉動桿設置在固定框的其中一端，所述固定框的內部設置有第二轉動桿，所述第二轉動桿的兩端均轉動連接在固定框內壁上，所述第二轉動桿的側壁上安裝有用于對污泥堆肥料進行輸送的螺旋葉片，所述第二轉動桿靠近轉動桿的一端穿過固定框安裝有用于帶動第二轉動桿轉動的第二齒輪。
作為本發明再進一步的方案：所述切換機構包括第四齒輪，所述第四齒輪安裝在轉動桿側壁上，所述第四齒輪側壁上嚙合有用于帶動第四齒輪轉動的齒條，所述齒條豎直設置，所述齒條的上端安裝有用于帶動齒條上下移動的滑桿，所述滑桿的側壁上滑動套有用于對滑桿進行限位的限位板，所述限位板安裝在安裝板上端，所述滑桿上端安裝有滑動框，所述滑動框的內壁上滑動套有滑軌，所述滑軌的上端安裝有移動盤，所述移動盤的上端安裝有用于帶動移動盤移動的電動伸縮桿，所述電動伸縮桿安裝在發酵罐頂部，所述移動盤的中心位置開設有便于污泥堆肥料穿過的開口。
作為本發明再進一步的方案：所述攤鋪驅動機構包括與安裝板一一對應的第三轉動桿，所述第三轉動桿轉動連接在固定塊內部，所述第三轉動桿靠近轉動塊的一端轉動連接在轉動塊側壁上，所述第三轉動桿遠離轉動塊的一端安裝有第三齒輪，所述發酵罐的內壁上安裝有與第三齒輪配合使用的第二齒環，所述第三齒輪的下端與第二齒環相互嚙合，所述第三轉動桿側壁上安裝有與固定框一一對應的第一齒輪，在固定框處于水平狀態時，第一齒輪與第二齒輪相互嚙合。
作為本發明再進一步的方案：所述翻動驅動機構包括與固定框一一對應的第一齒環，所述第一齒環水平設置在安裝板上方的發酵罐內部，所述第一齒環的側壁上安裝有用于對第一齒環進行支撐固定的固定板，所述固定板上端穿過移動盤安裝在發酵罐頂部，在固定框處于豎直狀態時，第一齒環與第二齒輪相互嚙合。
作為本發明再進一步的方案：所述轉動塊的上端安裝有用于將污泥堆肥料向四周分散開的錐形導向塊。
作為本發明再進一步的方案：靠近發酵罐底部的第一轉動桿側壁上安裝有用于使發酵罐底部的污泥堆肥料向出料管移動的出料塊，所述出料塊的側壁上設置有用于導向的斜面。
作為本發明再進一步的方案：所述滑動框的內壁上安裝有便于滑動框沿著滑軌側壁移動的滾珠。
作為本發明再進一步的方案：所述第一轉動桿和安裝板的側壁上均安裝有用于提高第一轉動桿和安裝板結構強度的加強肋條。
作為本發明再進一步的方案：所述發酵罐的側壁上安裝有便于觀察堆肥高度的觀察窗，所述觀察窗設置在第二齒環的下端。
與現有技術相比，本發明的有益效果是：
本發明通過齒條帶動第四齒輪轉動，第四齒輪帶動轉動桿和固定框轉動，實現固定框上螺旋葉片水平和豎直狀態的切換，在螺旋葉片處于水平狀態時，通過第三齒輪沿著第二齒環滾動，使第三齒輪對螺旋葉片進行驅動轉動，便于進料管加料時，污泥堆肥料均勻攤鋪在發酵罐內部，便于污泥堆肥料在發酵罐內部的厭氧堆肥發酵。
在螺旋葉片處于豎直狀態時，通過第二齒輪沿著第一齒環滾動，第二齒輪帶動第二轉動桿和螺旋葉片轉動，并配合周轉的固定框和螺旋葉片，對污泥堆肥料進行翻動混合，提高污泥堆肥料在發酵罐內部的堆肥發酵效率。
（發明人：曲毅;李強;劉雪;于莎莎;楊宏旺;姜永杰;徐慧薈;曹惠翔;王翠輝;丁宇）
