紡織印染廢水因排放量大、色度深、難降解有機物含量高、水質不穩定等特點成為廢水治理行業研究的重點和難點。國家統計局公布數據顯示，2010 年紡織業廢水排放總量達245 470 萬t，高居全國工業部門第三位。隨著我國經濟的快速發展，淡水資源日益緊缺，規模以上紡織印染企業有必要對其產生的廢水進行深度處理與回用，以實現該行業的可持續發展。

廣東溢達紡織有限公司原有1 套污水處理設施，主要處理工藝為混凝-厭氧-好氧生物組合工藝，日處理紡織印染廢水15 000 m3，出水水質符合廣東省地方標準《水污染物排放限值》（DB 44/26— 2001）第二時段一級排放標準。為響應國家“十二五” 規劃發展清潔生產的號召，該企業決定對原污水處理系統進行升級改造，以實現部分出水的深度處理及回用。項目基于前期進行的酸性玫瑰紅模擬廢水小試〔1〕、20 L/h 紡織洗水中試〔2〕和5 m3/h 印染廢水深度處理大試〔3〕的滿意效果，采用一體臭氧曝氣生物濾池與上流式曝氣生物濾池作為后續膜分離系統的預處理工藝，保證反滲透系統產水可回用于染整工序，所得濃縮液可達標排放，徹底解決膜分離中水回用技術的濃縮液處理難題〔4〕。

1 設計進出水水質

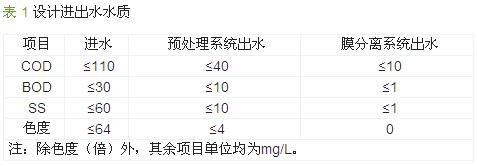

本系統設計處理水量為5 000 m3/d，系統進水為生化二沉池經砂濾后的出水；預處理出水須滿足膜分離系統的進水要求；反滲透產水進行回用，濃水直接排放。設計進出水水質如表 1 所示。

2 深度處理與回用工藝

2.1 工藝流程

預處理系統、膜分離系統的工藝流程分別如圖 1、圖 2 所示。

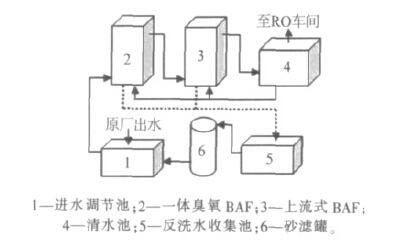

圖 1 預處理系統工藝流程

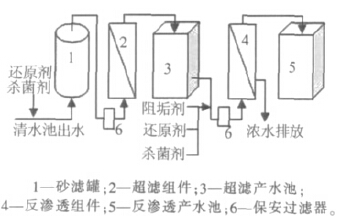

圖 2 膜分離系統工藝流程

（1）預處理系統。進水調節池收集的原廠出水由水泵提升進入本課題組自主研發的一體臭氧 BAF（專利號：200710028632.9），經過臭氧氧化和微生物降解后，廢水自流進入上流式BAF 進行進一步處理，最終經由出水堰進入清水池。一體臭氧BAF 和上流式BAF 需根據運行情況進行反沖洗，反洗排水匯入反洗水收集池后，經砂濾重新進入預處理系統。

（2）膜分離系統。預處理系統出水通過高壓泵進入砂濾罐，砂濾罐出水經保安過濾器進入超濾組件，其出水暫存于超濾產水池，然后再通過高壓泵先后進入保安過濾器和反滲透組件，反滲透產水儲存于反滲透產水池，備用，濃縮液直接外排。膜分離系統在運行過程中需投加適量的還原劑、殺菌劑和阻垢劑，以延長膜組件使用壽命。

2.2 主要工藝參數

預處理系統進水流量為210 m3/h，保護高度為 0.5 m。一體臭氧BAF 共8 個，并聯運行，單池陶粒裝填量為90 m3，陶粒粒徑為3~5 mm，孔隙率約為 50%；單池有效容積約為87.5 m3，HRT 約為3.3 h，表面負荷為1 m3/（m2·h），氣水比為6。上流式BAF 共 5 個，并聯運行，所用陶粒同臭氧BAF，單池裝填量為75 m3；單池有效容積約為75 m3，HRT 約為1.78 h，表面負荷為1.67 m3/（m2·h），氣水比為3。工程所用國林液氧源6 kg/h 臭氧發生器為定制產品，額定功率為60 kW，1 用1 備。其他水泵、風機均為市售規格產品，1 用1 備或2 用1 備。

膜分離系統中，砂濾罐、超濾膜組件和反滲透膜組件的操作壓力分別為0.03、0.08、0.9 MPa，反滲透透析流量與濃縮液流量之比約為7∶3。膜組件堿洗藥劑為質量分?jǐn)?shù)為30%的工業燒堿和質量分?jǐn)?shù)為 10%的次氯酸鈉溶液，酸洗藥劑為質量分?jǐn)?shù)為20% 的檸檬酸和體積分?jǐn)?shù)為30%的鹽酸溶液。

3 運行效果

調試的工作重點在于馴化培養預處理系統中的微生物，期間逐漸增大臭氧投加量，使預處理系統在不同臭氧濃度下穩定運行3 d，每天監測系統對 COD、色度以及SS 的去除率，每3 d 取1 次平均值。通過對比處理效果，兼顧運行成本，確定最佳臭氧投加量為20~35 mg/L，此時，臭氧機功率為35~50 kW，需根據系統進水水質作出相應調整。該系統已交付廠方使用。一體臭氧BAF 的反洗周期為1 周，上流式BAF 的反洗周期為2 周，系統性能可保持穩定。試運行期間，定期監測預處理系統進出水的COD、BOD、SS 和色度，結果如圖 3~圖 6 所示。

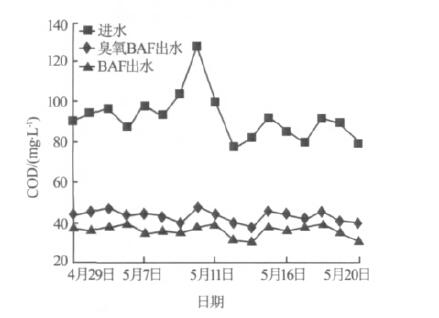

圖 3 預處理系統對COD 的去除效果

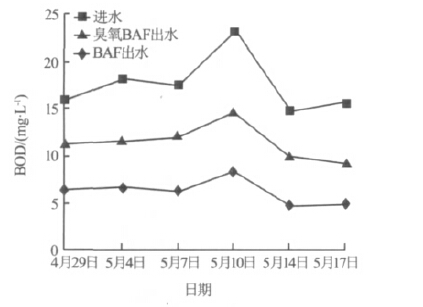

圖 4 預處理系統對BOD 的去除效果

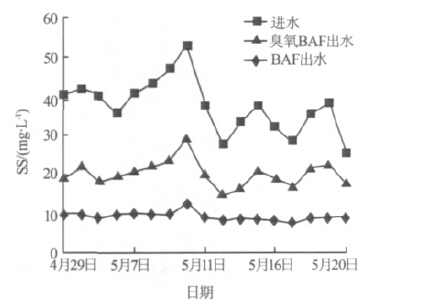

圖 5 預處理系統對SS 的去除效果

一體臭氧BAF 集成了臭氧氧化和生物降解的功能，首先利用臭氧及其分解產生的羥基自由基氧化分解殘留染料中的發色基團以及聚乙烯醇、硅氧烷等印染助劑中的不飽和鍵，從而有效去除色度，并生成小分子有機物利于生化降解； 再通過生物膜及陶粒的吸附、降解作用，有效去除污染物。后續上流式BAF 能夠進一步截留、降解水中污染物，在符合設計運行條件下，可保證出水水質達到設計標準。運行結果表明，預處理系統對COD、BOD、SS 和色度的平均去除率分別為60.47% 、64.38% 、74.63% 和 94.48%，出水COD＜40 mg/L、BOD＜10 mg/L、SS＜10 mg/L、色度＜4 倍，為膜分離系統提供了安全保障。當進水水質未能符合設計要求時，系統具有一定的緩沖能力，出水水質稍有惡化，但在短期內對反滲透車間的影響在可接受范圍內。

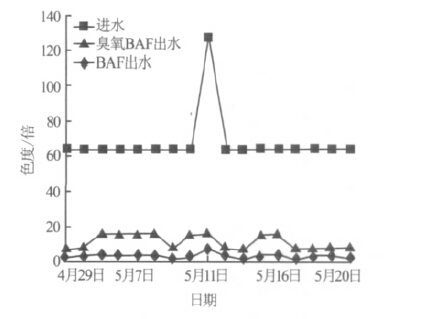

圖 6 預處理系統對色度的去除效果

預處理系統在保障膜分離系統進水水質的同時，還可滿足膜濾濃縮液達標排放的要求。監測數據顯示，反滲透產水pH 為7.0~7.6、COD＜10 mg/L、 BOD＜1 mg/L、SS＜1 mg/L、色度為0、電導率為50~ 100 μS/cm、總硬度＜1 mg/L、堿度為20~40 mg/L，完全滿足染整工序用水要求。濃縮液pH 為7.3~8.2、 COD 為88 ~96 mg/L、BOD 為17.2 ~24 mg/L、SS 為 34~46 mg/L、色度為8~16 倍，膜濾濃縮液滿足廣東省地方標準《水污染物排放限值》（DB 44/26—2001）第二時段一級排放標準要求，可直接排放。實踐證明 “一體臭氧BAF+上流式BAF”預處理技術可成功解決該紡織印染企業膜分離系統膜濾濃縮液的后續處理難題。

4 經濟效益分析

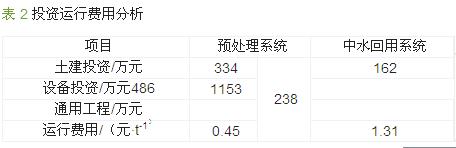

該項目由“一體臭氧BAF+上流式BAF”預處理系統和膜分離系統兩部分組成，絕大部分操作為自動控制，以實現系統運行管理的簡捷、高效。項目總投資為2 373 萬元，各項投資、運行費用見表 2。其中，通用工程包括地下排水管網、配電站、電氣控制機房、控制室等設施。由于系統實現了自控，無需額外增加人手，故運行費用不考慮人工方面的支出，而只包括電費〔以0.75 元/（kW·h）計〕以及膜組件損耗費。統計為期1 個月的運行數據，得出反滲透產水的平均運行成本為1.76 元/t。系統日產水量約為 3 500 m3，在不考慮其他設備折舊以及維修保養費用的前提下，按照當?shù)毓�業用水均價4 元/t 計算（水價有持續上漲趨勢），得出每噸產水可節約生產成本 2.24 元，投資回收期約為8.3 a。實踐表明，采用該聯合工藝對原污水處理設施進行升級改造具有顯著的環境效益和經濟效益，為紡織印染行業廢水深度處理及中水回用提供了一種新方案。

5 結論

（1）采用“一體臭氧BAF+上流式BAF”組合工藝深度處理紡織印染廢水，可為膜分離系統提供穩定可靠的進水。一體臭氧BAF 在臭氧投加量為20~ 30 mg/L 時，具有最佳運行效能，結合后續曝氣生物濾池，出水COD＜40 mg/L、BOD＜10 mg/L、SS＜10 mg/L、色度＜4 倍。

（2）膜分離系統中，反滲透產水完全滿足染整工藝用水要求，膜濾濃縮液COD＜100 mg/L、BOD＜30 mg/L、SS＜50 mg/L、色度＜32 倍，可達標排放。具體參見http://www.dongaorq.cn更多相關技術文檔。

（3）該聯合工藝不但保證膜濾濃縮液達標排放，解決了過往工程應用中，膜濾濃縮液的后續處理難題，并可帶來顯著的經濟效益，為紡織印染行業廢水深度處理及回用設施的升級改造提供了一種新的解決方案，具有推廣應用價值。
