申請日2017.09.29
公開(公告)日2017.12.15
IPC分類號C02F1/04; C02F103/16
摘要
本發明公開一種冶金廢水變頻循環系統，包括：爐料罐，所述爐料罐內設置有蒸發器，所述蒸發器聯通有廢水管路，所述廢水管路上設置有變頻泵，所述變頻泵連接有控制系統，所述變頻泵還旁通有緩存水箱，本申請提供的冶金廢水變頻循環系統，具有能耗低，能源消耗低的優點。
權利要求書
1.一種冶金廢水變頻循環系統，其特征在于，包括：爐料罐，所述爐料罐內設置有蒸發器，所述蒸發器聯通有廢水管路，所述廢水管路上設置有變頻泵，所述變頻泵連接有控制系統，所述變頻泵還旁通有緩存水箱。
2.根據權利要求1所述的一種冶金廢水變頻循環系統，其特征在于，所述蒸發器的上方設置有冷凝器，所述冷凝器包括螺旋形的冷凝管和空冷設備，所述冷凝管聯通有循環水箱。
3.根據權利要求1所述的一種冶金廢水變頻循環系統，其特征在于，所述蒸發器內設置有液位傳感器，所述液位傳感器用于檢測蒸發器內的液位變化速度，當液位變化速度超過設定值時，所述控制系統用于控制所述變頻泵的功率變化。
4.根據權利要求1所述的一種冶金廢水變頻循環系統，其特征在于，所述蒸發器上還設置有電控排污閥，所述電控排污閥連接有所述控制系統，所述控制系統連接有沖洗泵，所述沖洗泵連接有緩存水箱，用于當電控排污閥打開時，所述控制系統打開沖洗泵清洗所述蒸發器。
5.根據權利要求4所述的一種冶金廢水變頻循環系統，其特征在于，所述排污閥連接有污水收集箱，所述污水收集箱內設置有過濾設備。
6.根據權利要求1所述的一種冶金廢水變頻循環系統，其特征在于，所述循環水箱通過提升泵連接有高位水箱，所述高位水箱通過循環管路連接至冶金設備中。
7.根據權利要求6所述的一種冶金廢水變頻循環系統，其特征在于，所述高位水箱還連接有外部水源，所述高位水箱內設置有第二液位傳感器，用于當第二液位傳感器檢測的液位低于設定值時，外部水源向所屬高位水箱中補充水。
8.根據權利要求1所述的一種冶金廢水變頻循環系統，其特征在于，所述緩存水箱還連接有聯通蒸發器的補液泵，所述補液泵連接有控制系統。
說明書
一種冶金廢水變頻循環系統
技術領域
本發明涉及冶金行業的廢水循環領域，具體涉及一種冶金廢水變頻循環系統。
背景技術
冶金工業是各工業部門中的用水大戶之一，其中循環冷卻水占總用水量的70%～80%。由于其生產工藝復雜，用水要求各異，致使循環冷卻水種類繁多，因此對冶金工業循環冷卻水水質穩定處理時與其他工業部門不同。由于廢水的產生量是不斷變化的值，因此如果對循環冷卻水處理不當，會使回收利用設備的負荷不斷變化，負荷太高容易導致回收利用設備的工作情況不佳，無法處理出符合循環利用條件的循環水，當負荷太低怎會導致能耗增加，造成極大的經濟損失。同時，廢水中具有較多的雜質，現有技術缺少一種低能耗、節能、符合工廠實際需要的廢水循環利用系統。
發明內容
有鑒于此，本申請提供一種冶金廢水變頻循環系統，具有能耗低，靈活性好，節約用水的優點。

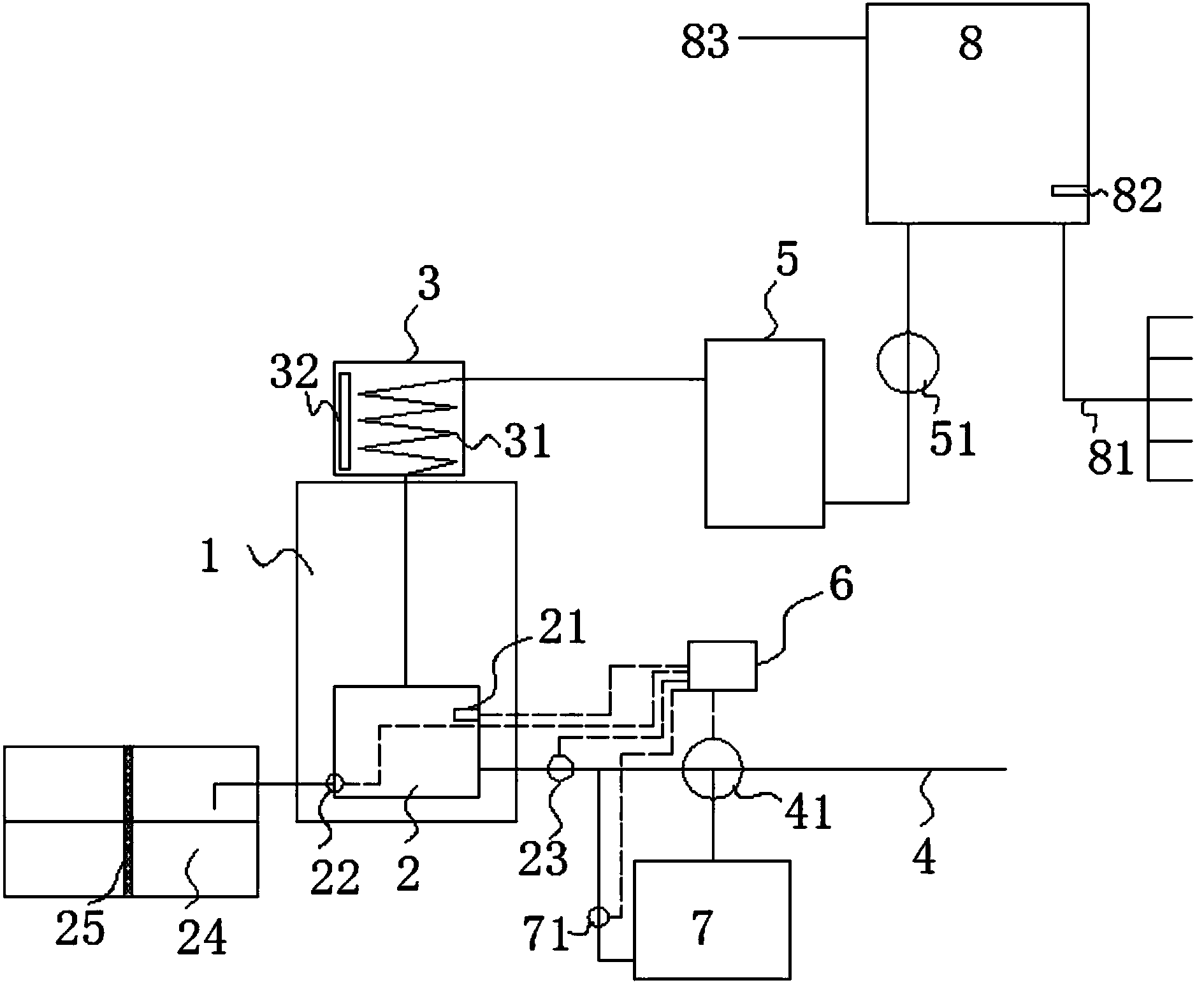

為解決以上技術問題，本發明提供的技術方案是一種冶金廢水變頻循環系統，包括：爐料罐，所述爐料罐內設置有蒸發器，所述蒸發器聯通有廢水管路，所述廢水管路上設置有變頻泵，所述變頻泵連接有控制系統，所述變頻泵還旁通有緩存水箱。
優選的，所述蒸發器的上方設置有冷凝器，所述冷凝器包括螺旋形的冷凝管和空冷設備，所述冷凝管聯通有循環水箱。
優選的，所述蒸發器內設置有液位傳感器，所述液位傳感器用于檢測蒸發器內的液位變化速度，當液位變化速度超過設定值時，所述控制系統用于控制所述變頻泵的功率變化。
優選的，所述蒸發器上還設置有電控排污閥，所述電控排污閥連接有所述控制系統，所述控制系統連接有沖洗泵，所述沖洗泵連接有緩存水箱，用于當電控排污閥打開時，所述控制系統打開沖洗泵清洗所述蒸發器。
優選的，所述排污閥連接有污水收集箱，所述污水收集箱內設置有過濾設備。
優選的，所述循環水箱通過提升泵連接有高位水箱，所述高位水箱通過循環管路連接至冶金設備中。
優選的，所述高位水箱還連接有外部水源，所述高位水箱內設置有第二液位傳感器，用于當第二液位傳感器檢測的液位低于設定值時，外部水源向所屬高位水箱中補充水。
優選的，所述緩存水箱還連接有聯通蒸發器的補液泵，所述補液泵連接有控制系統。
本申請與現有技術相比，其詳細說明如下：
本申請公開了一種冶金廢水變頻循環系統，包括緩存有爐料的爐料罐，本系統利用爐料的預熱對廢水進行蒸發，蒸發后的水蒸氣冷凝形成冷凝水送入循環水箱，用于供給各生產設備，本系統利用了爐料的廢熱凈化廢水，使廢水可以重復利用作為冷凝水或其他循環水，具有節約用水，節約能耗的優點，所述廢水管路上設置有連接控制系統的變頻泵，適用于廢水管路中流量不穩定，波動大的實際生產情況，控制系統可以根據各傳感器控制變頻泵的功率，具有靈活性好，避免空轉或功率不足的情況。變頻泵還旁通有緩存水箱，用于當廢水管路中流量較大、蒸發器蒸發功率不足時緩存廢水，避免廢水堆積在蒸發器內導致無法保證蒸發效率、凈化效果的問題。
