申請日2017.09.30

　　公開(公告)日2017.12.12

　　IPC分類號C02F9/14

　　摘要

　　本發明提供一種污水處理池及污水處理系統，涉及環保技術領域。一種污水處理池，包括處理池主體。處理池主體設有進水口和出水口。處理池主體內沿進水口至出水口的方向上依次設置第一分離池、第二分離池、第三分離池。處理池主體內還設置濃縮池。第一分離池的第一底板上間隔設置有第一支撐桿和第二支撐桿。處理池主體內設置有第一液壓缸和第二液壓缸。第一支撐桿與第一液壓缸的第一推桿鉸接，第二支撐桿與第二液壓缸的第二推桿鉸接。第二液壓缸能夠驅動第二推桿伸出使第一分離池向第一排污管傾斜。傾斜時，刮泥板刮下的第一分離池內的污泥自動流入第一排污管中，提高污泥處理效率，為污水處理提供有利條件。

　　權利要求書

　　1.一種污水處理池，其特征在于，包括處理池主體，所述處理池主體設有進水口和出水口，所述處理池主體內沿所述進水口至所述出水口的方向上依次設置第一分離池、第二分離池、第三分離池，所述處理池主體內還設置濃縮池，所述進水口、所述第一分離池、所述第二分離池、所述第三分離池以及所述出水口依次連通，所述第一分離池、所述第二分離池將沉積的污泥分別通過第一排污管、第二排污管送至所述濃縮池，

　　所述第一分離池的第一底板上間隔設置有第一支撐桿和第二支撐桿，所述第二支撐桿位于所述第一支撐桿遠離所述第一排污管的一側，所述第一支撐桿和所述第二支撐桿均位于所述第一分離池外，所述處理池主體內設置有第一液壓缸和第二液壓缸，所述第一支撐桿與所述第一液壓缸的第一推桿鉸接，所述第二支撐桿與所述第二液壓缸的第二推桿鉸接，所述第二液壓缸能夠驅動所述第二推桿伸出使所述第一分離池向所述第一排污管傾斜。

　　2.根據權利要求1所述的污水處理池，其特征在于，所述第一底板上還間隔設置有第三支撐桿和第四支撐桿，所述第四支撐桿位于所述第三支撐桿遠離所述第二分離池的一側，所述第三支撐桿和所述第四支撐桿均位于所述第一分離池外，所述處理池主體內設置有第三液壓缸和第四液壓缸，所述第三支撐桿與所述第三液壓缸的第三推桿鉸接，所述第四支撐桿與所述第四液壓缸的第四推桿鉸接，所述第三液壓缸能夠驅動所述第三推桿伸出使所述第一分離池向遠離所述第二分離池的一側傾斜，所述第一支撐桿、所述第三支撐桿、所述第二支撐桿、所述第四支撐桿沿所述第一底板的周向依次間隔設置。

　　3.根據權利要求1所述的污水處理池，其特征在于，所述第一分離池與所述進水口通過第一軟管連接，所述第一分離池與所述第二分離池通過第二軟管連接，所述第一排污管為軟管。

　　4.根據權利要求1所述的污水處理池，其特征在于，所述第一分離池頂部安裝有第一防護罩，所述第二分離池頂部安裝有第二防護罩。

　　5.根據權利要求1-4任一項所述的污水處理池，其特征在于，所述第一分離池安裝有多個過濾板，多個所述過濾板在所述第一分離池內沿所述第一分離池至所述第二分離池的方向上依次間隔設置，且多個所述過濾板的目數在逐漸靠近所述第二分離池的方向上逐漸增加。

　　6.根據權利要求5所述的污水處理池，其特征在于，所述第一分離池還設置有驅動裝置，所述驅動裝置能夠驅動多個所述過濾板在垂直于污水的水流方向上振動。

　　7.根據權利要求1所述的污水處理池，其特征在于，所述第二分離池包括生物處理設備。

　　8.根據權利要求1-4任一項所述的污水處理池，其特征在于，所述第三分離池內依次間隔設置有第一電解層、第二電解層以及第三電解層，所述第一電解層、所述第二電解層、所述第三電解層內均填充微電解材料。

　　9.根據權利要求8所述的污水處理池，其特征在于，所述微電解材料包括按重量份數計的鐵65-85份，多孔碳12-18份，貴金屬催化劑3-6份，所述貴金屬催化劑包括鉑、銠、銀、鈀中的一種或多種。

　　10.一種污水處理系統，其特征在于，其包括如權利要求1-9任一項所述的污水處理池。

　　說明書

　　一種污水處理池及污水處理系統

　　技術領域

　　本發明涉及環保技術領域，具體而言，涉及一種污水處理池及污水處理系統。

　　背景技術

　　隨著工業的發展、人口的增加及生態環境的惡化，現在的水資源污染嚴重，已成為我國水資源面臨的最嚴重的問題。而水體富營養化則是水環境惡化的重要因素。據統計，我國主要湖泊處于因氮、磷等成分(主要以氨氮、硝態氮、亞硝態氮、有機氮、正磷酸鹽、有機磷等形態存在)污染而導致富營養化的占統計湖泊的56%。為減小水資源的污染，現興建了大量的污水處理廠。人們認為，污水處理廠可以解決水體污染。但是已有的污水處理廠的成本高，且污水處理效果不理想。

　　發明內容

　　本發明的目的在于提供一種污水處理池，其成本較低，且污水凈化效果優異。

　　本發明的另一目的在于提供一種污水處理系統，其能夠提供污水處理效率。

　　本發明的實施例是這樣實現的：

　　一種污水處理池，包括處理池主體。處理池主體設有進水口和出水口。處理池主體內沿進水口至出水口的方向上依次設置第一分離池、第二分離池、第三分離池。處理池主體內還設置濃縮池。進水口、第一分離池、第二分離池、第三分離池以及出水口依次連通。第一分離池、第二分離池將沉積的污泥分別通過第一排污管、第二排污管送至濃縮池。

　　第一分離池的第一底板上間隔設置有第一支撐桿和第二支撐桿。第二支撐桿位于第一支撐桿遠離第一排污管的一側。第一支撐桿和第二支撐桿均位于第一分離池外。處理池主體內設置有第一液壓缸和第二液壓缸。第一支撐桿與第一液壓缸的第一推桿鉸接，第二支撐桿與第二液壓缸的第二推桿鉸接。第二液壓缸能夠驅動第二推桿伸出使第一分離池向第一排污管傾斜。

　　在本發明的一種實施例中，第一底板上還間隔設置有第三支撐桿和第四支撐桿。第四支撐桿位于第三支撐桿遠離第二分離池的一側。第三支撐桿和第四支撐桿均位于第一分離池外。處理池主體內設置有第三液壓缸和第四液壓缸。第三支撐桿與第三液壓缸的第三推桿鉸接，第四支撐桿與第四液壓缸的第四推桿鉸接。第三液壓缸能夠驅動第三推桿伸出使第一分離池向遠離第二分離池的一側傾斜。第一支撐桿、第三支撐桿、第二支撐桿、第四支撐桿沿第一底板的周向依次間隔設置。

　　在本發明的一種實施例中，第一分離池與進水口通過第一軟管連接。第一分離池與第二分離池通過第二軟管連接。第一排污管為軟管。

　　在本發明的一種實施例中，第一分離池頂部安裝有第一防護罩。第二分離池頂部安裝有第二防護罩。

　　在本發明的一種實施例中，第一分離池安裝有多個過濾板。多個過濾板在第一分離池內沿第一分離池至第二分離池的方向上依次間隔設置。且多個過濾板的目數在逐漸靠近第二分離池的方向上逐漸增加。

　　在本發明的一種實施例中，第一分離池還設置有驅動裝置。驅動裝置能夠驅動多個過濾板在垂直于污水的水流方向上振動。

　　在本發明的一種實施例中，第二分離池包括生物處理設備。

　　在本發明的一種實施例中，第三分離池內依次間隔設置有第一電解層、第二電解層以及第三電解層。第一電解層、第二電解層、第三電解層內均填充微電解材料。

　　在本發明的一種實施例中，微電解材料包括按重量份數計的鐵65-85份，多孔碳12-18份，貴金屬催化劑3-6份。貴金屬催化劑包括鉑、銠、銀、鈀中的一種或多種。

　　一種污水處理系統，其特征在于，其包括如權利要求1-9任一項的污水處理池。

　　本發明實施例的有益效果是：

　　本發明實施例提供一種污水處理池，主要包括處理池主體、第一分離池、第二分離池、第三分離池以及濃縮池。對污水實行多級凈化，提高污水凈化程度。

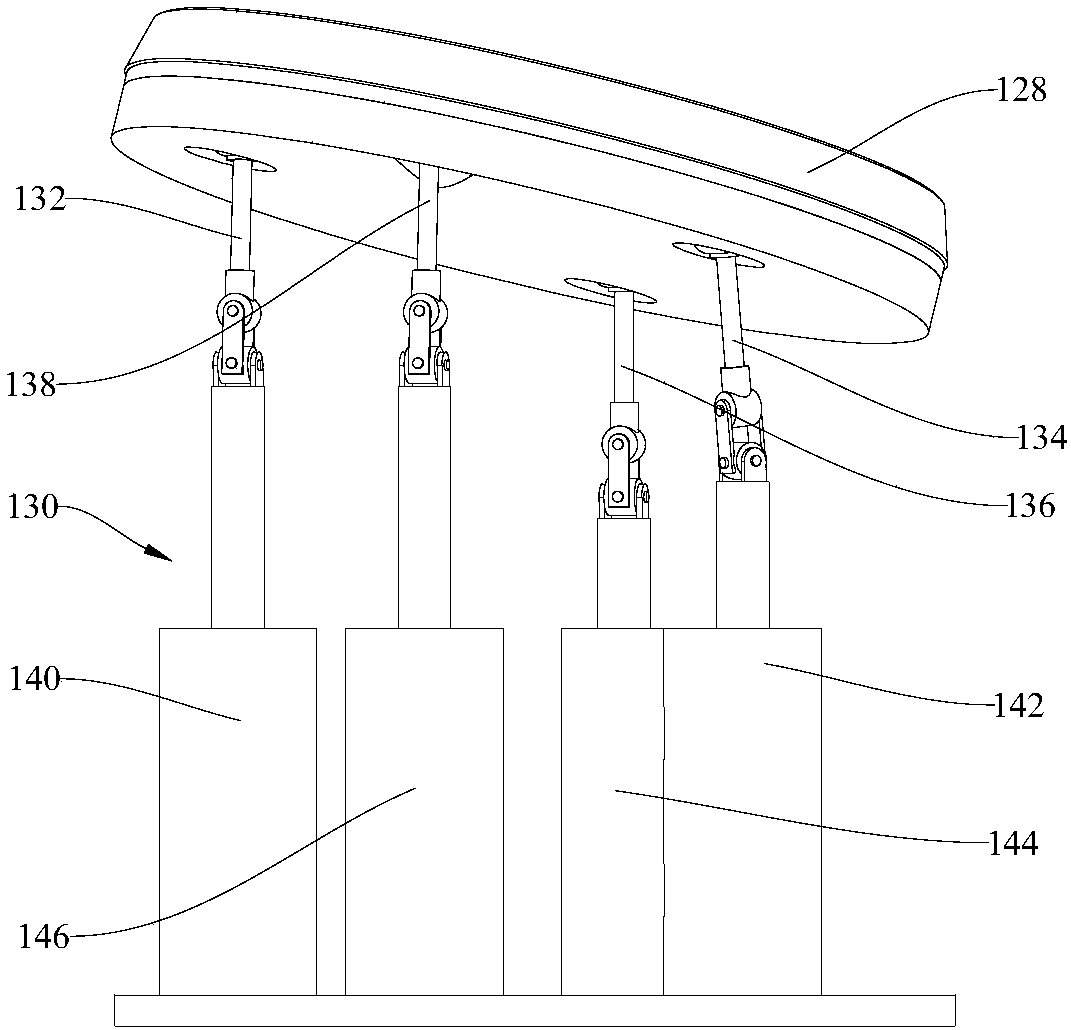

　　第一支撐桿和第二支撐桿的一端均與第一底板128連接，另一端均分別與第一液壓缸、第二液壓缸相連。第一液壓缸的第一推桿與第一支撐桿鉸接，第二液壓缸的第二推桿與第二支撐桿鉸接。通過液壓缸的伸縮，可以使底板具有不同方向的傾斜角度。第二液壓缸能夠驅動第二推桿伸出使第一分離池向第一排污管所在的位置傾斜。傾斜時，能夠便于使刮泥板刮下的第一分離池內的污泥自動流入第一排污管中，提高污泥處理效率，為污水處理提供有利條件。傳統采用泵送污泥，不僅需要持續提供泵送動力，且長期使用后，污泥將會使泵堵塞，污泥處理效率低下，導致污水處理效果不佳。

　　本發明實施例還提供一種污水處理系統，包括上述污水處理池。其處理成本低，能夠高效處理污水且保證污水處理效果達標。
