申請日2017.09.30

　　公開(公告)日2017.12.26

　　IPC分類號F04D7/04; F04D13/08; F04D29/22; F04D29/24; F04D29/62

　　摘要

　　本發明公開了一種切割污水污物潛水電泵，其技術方案要點是:包括泵體、電機、位于泵體內的葉輪，泵體上貫穿設有進水槽，葉輪包括葉片，還包括安裝盤、定位螺栓，葉片上設有切割刃口，安裝盤上設有調節凸臺，進水槽與切割刃口相對，調節凸臺螺紋連接于進水槽，定位螺栓貫穿于安裝盤且端部螺紋連接于泵體;調節凸臺上貫穿設有第一切割槽，第一切割槽內設有切割刀組，切割刀組靠近葉片的側壁為切割面，切割刀組上設有切割刀刃，切割面與切割刃口之間留有間隙，切割刀刃與切割刃口相互配合以實現切割作用;切割污水污物潛水電泵，針對不同水體來進行調整調節凸臺與切割刀組之間的間隙大小，不僅保證其切割的高效性，而且提升其內部組件使用壽命。

　　權利要求書

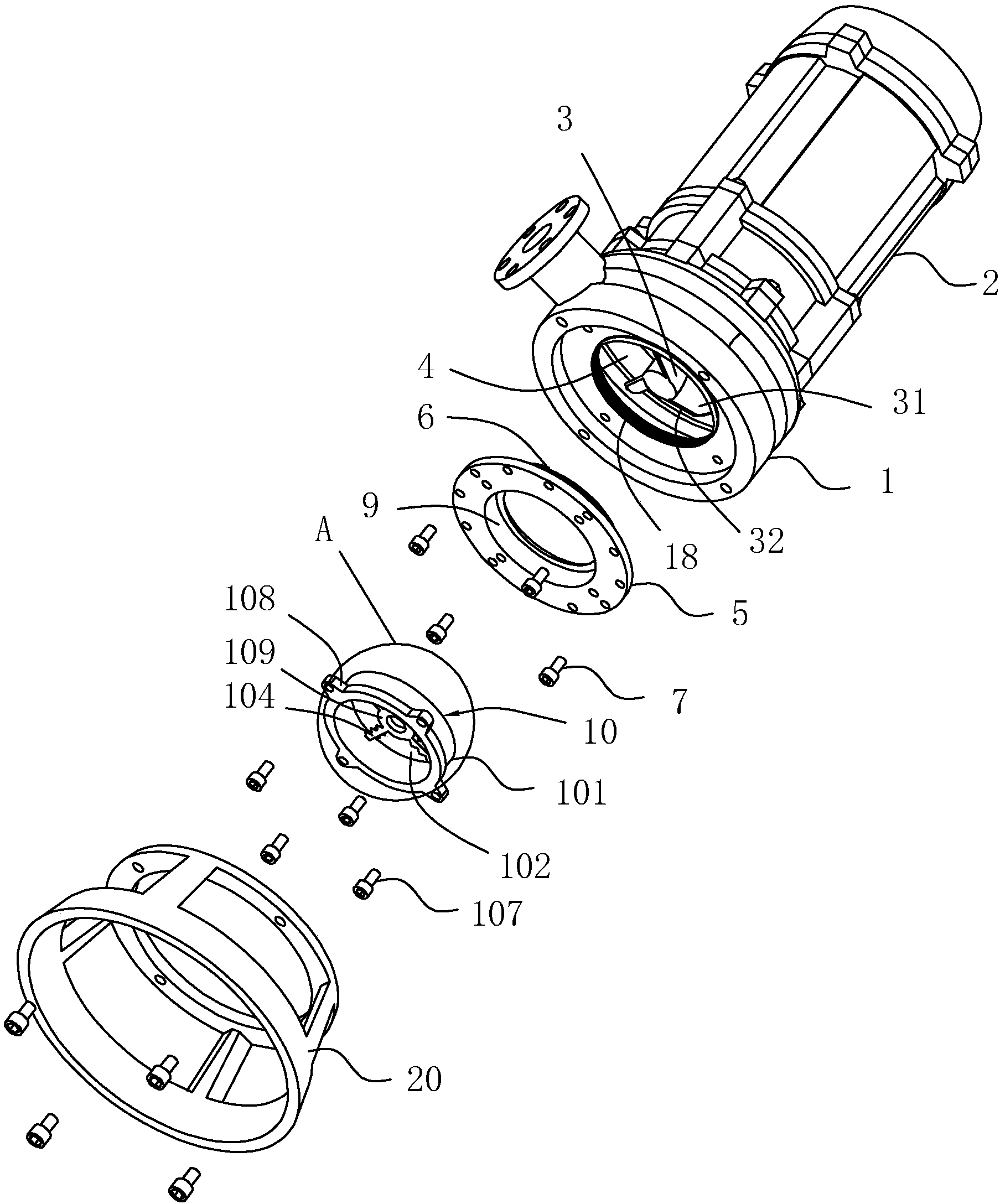

　　1.一種切割污水污物潛水電泵，包括泵體(1)、電機(2)、位于泵體(1)內的葉輪(3)，所述泵體(1)外側壁上貫穿設有進水槽(4)，所述電機(2)的機軸伸入到泵體(1)內且相連于葉輪(3)，所述葉輪(3)包括葉片(31)，其特征是：還包括安裝盤(5)、定位螺栓(7)，所述葉片(31)背離電機(2)的端面上設有切割刃口(32)，所述安裝盤(5)上設有調節凸臺(6)，所述進水槽(4)與切割刃口(32)相對，所述調節凸臺(6)螺紋連接于進水槽(4)，所述定位螺栓(7)貫穿于安裝盤(5)且端部螺紋連接于泵體(1);

　　所述調節凸臺(6)上貫穿設有第一切割槽(9)，所述第一切割槽(9)內設有切割刀組(10)，所述切割刀組(10)靠近葉片(31)的側壁為切割面(103)，所述切割刀組(10)上設有切割刀刃(105)，所述切割面(103)與切割刃口(32)之間留有間隙(11)，且所述切割刀刃(105)與切割刃口(32)相互配合以實現切割作用。

　　2.根據權利要求1所述的一種切割污水污物潛水電泵，其特征是：所述切割刀組(10)包括切割刀盤(101)、鎖緊螺栓(107)，所述切割刀盤(101)內貫穿設有第二切割槽(102)，所述第二切割槽(102)內設有若干切割刀片(104)，所述切割刀刃(105)位于切割刀片(104)上，所述切割刀盤(101)通過鎖緊螺栓(107)可拆卸固定連接于安裝盤(5)上。

　　3.根據權利要求2所述的一種切割污水污物潛水電泵，其特征是：所述切割刀盤(101)上設有翻邊(108)，所述翻邊(108)抵靠且突出于安裝盤(5)背離葉輪(3)的側壁上，所述鎖緊螺栓(107)連接于翻邊(108)上。

　　4.根據權利要求2所述的一種切割污水污物潛水電泵，其特征是：所述第二切割槽(102)內同心設置有支撐環(109)，若干切割刀片(104)圓周陣列分布于支撐環(109)周向位置上，且每個切割刀片(104)兩端分別固定連接于支撐環(109)于第二切割槽(102)槽壁之間，每個切割刀片(104)側壁上設有切割凸塊(106)，所述切割凸塊(106)的凸起方向與葉輪(3)的旋轉方向相對。

　　5.根據權利要求2-4任意一項所述的一種切割污水污物潛水電泵，其特征是：還包括位于安裝盤(5)上的調節部(12)，所述第一切割槽(9)為圓形槽，所述第一切割槽(9)的槽壁上設有弧形擠壓槽(13)，所述弧形擠壓槽(13)內滑移設置有弧形擠壓片(14)，所述弧形擠壓片(14)上連接有調節桿(15);

　　所述安裝盤(5)內設有調節通道(16)，所述調節桿(15)穿過調節通道(16)，所述調節部(12)作用于調節桿(15)，且用于驅使弧形擠壓片(14)往靠近或背離切割刀盤(101)外側運動。

　　6.根據權利要求5所述的一種切割污水污物潛水電泵，其特征是：所述調節部(12)包括拉力彈簧(121)、調節螺栓(122)，所述拉力彈簧(121)兩端分別連接于弧形擠壓片(14)以及弧形擠壓槽(13)槽底，且拉力彈簧(121)施加于弧形擠壓片(14)背離切割刀盤(101)方向的拉力，所述調節螺栓(122)螺紋連接于安裝盤(5)，且調節螺栓(122)端部相抵于調節桿(15)端部以推動調節桿(15)進行移動。

　　7.根據權利要求5所述的一種切割污水污物潛水電泵，其特征是：所述弧形擠壓片(14)側壁與弧形擠壓槽(13)槽壁之間安裝有密封件(17)，所述密封件(17)用于加強弧形擠壓片(14)與弧形擠壓槽(13)槽壁之間的密封性。

　　8.根據權利要求2~4任意一項所述的一種切割污水污物潛水電泵，其特征是：所述第一切割槽(9)的槽壁上設有第一內螺紋(18)，所述切割刀盤(101)螺紋連接于第一內螺紋(18)。

　　9.根據權利要求8所述的一種切割污水污物潛水電泵，其特征是：所述進水槽(4)的槽壁上設有供調節凸臺(6)螺紋連接的第二內螺紋(19)，所述第一內螺紋(18)的螺距小于第二內螺紋(19)的螺距。

　　說明書

　　一種切割污水污物潛水電泵

　　技術領域

　　本發明涉及一種潛水電泵，特別涉及一種切割污水污物潛水電泵。

　　背景技術

　　現有的切割式水泵，如公告號為CN206221287U的中國實用新型專利，其展示了一種切割式排污泵，大體結構包括底座，底座的上段安裝有泵體，泵體和底座之間通過大螺釘相連，泵體內部安裝有葉輪，葉輪下端安裝有切割葉輪，在切割葉輪周圍安裝有鉸刀，在泵體內部還安裝有切割盤，切割盤位于切割葉輪的下方，切割盤的上盤面與鉸刀相配合，以達到切割水體內雜物的目的。

　　當然，水體內的雜物種類繁多，大體分為硬脆物體(如水草)以及柔韌物體(如廢棄布料)，針對硬脆物體而言，鉸刀與切割盤上盤面之間的間距可稍大即可完成較佳的切割效果;針對柔韌物體而言，鉸刀與切割盤上盤面之間的間距必須稍小，才能達到較佳的切割效果;其中，鉸刀與切割盤上盤面之間的間距若不論水體內的雜物類型，一律調小的話，盡管能達到有效的切割效果，但是鉸刀與切割盤上盤面之間的間距越小，鉸刀嚙合時，所產生的磨損程度也會越大，即鉸刀的有效切割時間越短。

　　發明內容

　　針對現有技術存在的不足，本發明的目的在于提供一種切割污水污物潛水電泵,其能根據不同的水體工作環境，調整切割面與切割刃口之間的間隙。

　　本發明的上述技術目的是通過以下技術方案得以實現的：一種切割污水污物潛水電泵，包括泵體、電機、位于泵體內的葉輪，所述泵體外側壁上貫穿設有進水槽，所述電機的機軸伸入到泵體內且相連于葉輪，所述葉輪包括葉片，還包括安裝盤、定位螺栓，所述葉片背離電機的端面上設有切割刃口，所述安裝盤上設有調節凸臺，所述進水槽與切割刃口相對，所述調節凸臺螺紋連接于進水槽，所述定位螺栓貫穿于安裝盤且端部螺紋連接于泵體;

　　所述調節凸臺上貫穿設有第一切割槽，所述第一切割槽內設有切割刀組，所述切割刀組靠近葉片的側壁為切割面，所述切割刀組上設有切割刀刃，所述切割面與切割刃口之間留有間隙，且所述切割刀刃與切割刃口相互配合以實現切割作用。

　　通過上述技術方案，松開定位螺栓，周向旋轉調節凸臺，由于調節凸臺于進水槽之間的連接關系為螺紋連接，調節凸臺與切割刀組之間的間隙便會發生變化，間隙調整到理想大小時，再通過定位螺栓進行鎖緊;在實際使用過程中，電機帶動葉輪進行旋轉，水體內的待切割物體位于切割刃口與切割刀刃之間，切割刀刃與切割刃口相互配合，以切斷待切割物體;當遇到硬脆物體存在量較大的水體工作環境時，可適當將調節凸臺與切割刀組之間的間隙調大;當遇到柔韌物體存在量較大的水體工作環境時，可適當將調節凸臺與切割刀組之間的間隙調小;針對不同水體來進行調整調節凸臺與切割刀組之間的間隙大小，不僅能保證其切割的有效性，而且能提升其內部組件的實際使用壽命。

　　優選的，所述切割刀組包括切割刀盤、鎖緊螺栓，所述切割刀盤內貫穿設有第二切割槽，所述第二切割槽內設有若干切割刀片，所述切割刀刃位于切割刀片上，所述切割刀盤通過鎖緊螺栓可拆卸固定連接于安裝盤上。

　　通過上述技術方案，隨著使用時間的變長，切割刀片始終或多或少發生磨損，此時，只需擰掉鎖緊螺栓，由于切割刀盤是通過鎖緊螺栓可拆卸固定連接于安裝盤上，整個切割刀盤便可從安裝盤上拆卸下來，進而無需再次調整安裝盤。

　　優選的，所述切割刀盤上設有翻邊，所述翻邊抵靠且突出于安裝盤背離葉輪的側壁上，所述鎖緊螺栓連接于翻邊上。

　　通過上述技術方案，首先，在調節凸臺與切割刀組之間的間隙過程中，始終需要周向旋轉安裝盤，翻邊突出于安裝盤側壁，可手持該翻邊突出的部分，進而便于旋轉安裝盤;其次，翻邊也提供了鎖緊螺栓更多的連接空間，有利于提高切割刀盤與安裝盤之間的連接穩定性。

　　優選的，所述第二切割槽內同心設置有支撐環，若干切割刀片圓周陣列分布于支撐環周向位置上，且每個切割刀片兩端分別固定連接于支撐環于第二切割槽槽壁之間，每個切割刀片側壁上設有切割凸塊，所述切割凸塊的凸起方向與葉輪的旋轉方向相對。

　　通過上述技術方案，為了提升切割的有效性，若干切割刀片呈圓周陣列分布，在若干切割刀片所包圍的中部位置設置有支撐環，若干切割刀片的端部連接在支撐環上;在產生切割作用時，切割刀片與支撐環所構成的整體結構穩定性較高。

　　優選的，還包括位于安裝盤上的調節部，所述第一切割槽為圓形槽，所述第一切割槽的槽壁上設有弧形擠壓槽，所述弧形擠壓槽內滑移設置有弧形擠壓片，所述弧形擠壓片上連接有調節桿;

　　所述安裝盤內設有調節通道，所述調節桿穿過調節通道，所述調節部作用于調節桿，且用于驅使弧形擠壓片往靠近或背離切割刀盤外側運動。

　　通過上述技術方案，當切割刀盤需要安裝于第一切割槽內時，調節部施力于調節桿，弧形擠壓片則直接抵靠于切割刀盤的外側壁上，以提高切割刀盤的安裝穩定性;另外，在實際使用過程中，由于切割刀片與切割刃口相互配合，切割水體內雜物時，少量切碎后的雜物會進入切割刀盤外側壁與第一切割槽槽壁之間，會切割刀盤與安裝盤之間脫離難度較大，此時，需要拆卸切割刀盤時，調節部只需將弧形擠壓片移動向背離切割刀盤一側，切割刀盤外側壁與弧形擠壓片相分離，位于切割刀盤外側壁與第一切割槽槽壁之間的雜物會直接進入到弧形擠壓槽內，從而有利于提高切割刀盤的拆卸便捷性。

　　優選的，所述調節部包括拉力彈簧、調節螺栓，所述拉力彈簧兩端分別連接于弧形擠壓片以及弧形擠壓槽槽底，且拉力彈簧施加于弧形擠壓片背離切割刀盤方向的拉力，所述調節螺栓螺紋連接于安裝盤，且調節螺栓端部相抵于調節桿端部以推動調節桿進行移動。

　　通過上述技術方案，當需要推動調節桿往切割刀盤方向移動時，旋轉調節螺栓，調節螺栓的端部擠壓調節桿，弧形擠壓片會克服拉力彈簧的拉力，拉力彈簧受拉，且弧形擠壓片擠壓于切割刀盤外側壁上;當需要推動調節桿往背離切割刀盤方向移動時，旋轉調節螺栓，調節螺栓的端部與調節桿進行逐漸脫離，拉力彈簧也會拉動弧形擠壓片往背離切割刀盤的方向;整個調節過程，只需旋轉調節螺栓即可，調節過程較為便捷。

　　優選的，所述弧形擠壓片側壁與弧形擠壓槽槽壁之間安裝有密封件，所述密封件用于加強弧形擠壓片與弧形擠壓槽槽壁之間的密封性。

　　通過上述技術方案，當切割刀刃與切割刃口相互配合時，由于密封件的存在，大幅度減少了弧形擠壓片側壁與弧形擠壓槽槽壁之間的物料碎屑擠入量，從而降低卡滯的可能性。

　　優選的，所述第一切割槽的槽壁上設有第一內螺紋，所述切割刀盤螺紋連接于第一內螺紋。

　　通過上述技術方案，切割面與切割刃口之間的間隙大小，也同樣受到切割刀盤的位置影響，此時，切割刀盤螺紋連接于第一切割槽內，當需要調整該間隙大小時，也可通過旋轉切割刀盤來調整該間隙的大小，而無需旋轉整個安裝盤。

　　優選的，所述進水槽的槽壁上設有供調節凸臺螺紋連接的第二內螺紋，所述第一內螺紋的螺距小于第二內螺紋的螺距。

　　通過上述技術方案，由于第一內螺紋的螺距小于第二內螺紋的螺距，即旋轉安裝盤時，切割面與切割刃口之間的間隙變化大小幅度較快，實現了間隙的粗調;旋轉切割刀盤，切割面與切割刃口之間的間隙變化大小幅度較慢，實現了間隙的精調。

　　綜上所述，本發明對比于現有技術的有益效果為：

　　(1)該切割污水污物潛水電泵，能針對不同水體來進行調整調節凸臺與切割刀組之間的間隙大小，不僅能保證其切割的有效性，而且能提升其內部組件的實際使用壽命;

　　(2)調節部用于控制弧形擠壓片與切割刀盤外側壁之間是否接觸，以方便切割刀盤的拆卸;

　　(3)利用了第一內螺紋的螺距小于第二內螺紋的螺距，可實現粗精調切割面與切割刃口之間的間隙大小。
