申請日2017.10.11

　　公開(公告)日2018.01.12

　　IPC分類號C02F9/14; C02F3/30; C02F3/12; C02F103/32

　　摘要

　　本發明公開了一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，包括二沉池、氧化溝和控制系統，缺氧池和厭氧池對稱設置在好氧池的兩側，缺氧池一側通過出水堰連接有水解區，好氧池內部安裝有若干組微孔曝氣裝置，且好氧池一端通過出水堰連接有二沉池，混流區內部安裝有回流泵，二沉池通過出水堰連通污泥池，二沉池通過管道連接至污泥提升泵房，污泥提升泵房連接至遠端脫泥水房，控制系統控制連接入水監測系統和工藝監測系統，入水監測系統連接至入水井，工藝監測系統連接至出水井和二沉池，本發明大大節省了占地面積，降低了投資基建費用，所采用的內外回流系統提高了池容利用率，增強了脫氮除磷的效果，降低了處理費用。

　　權利要求書

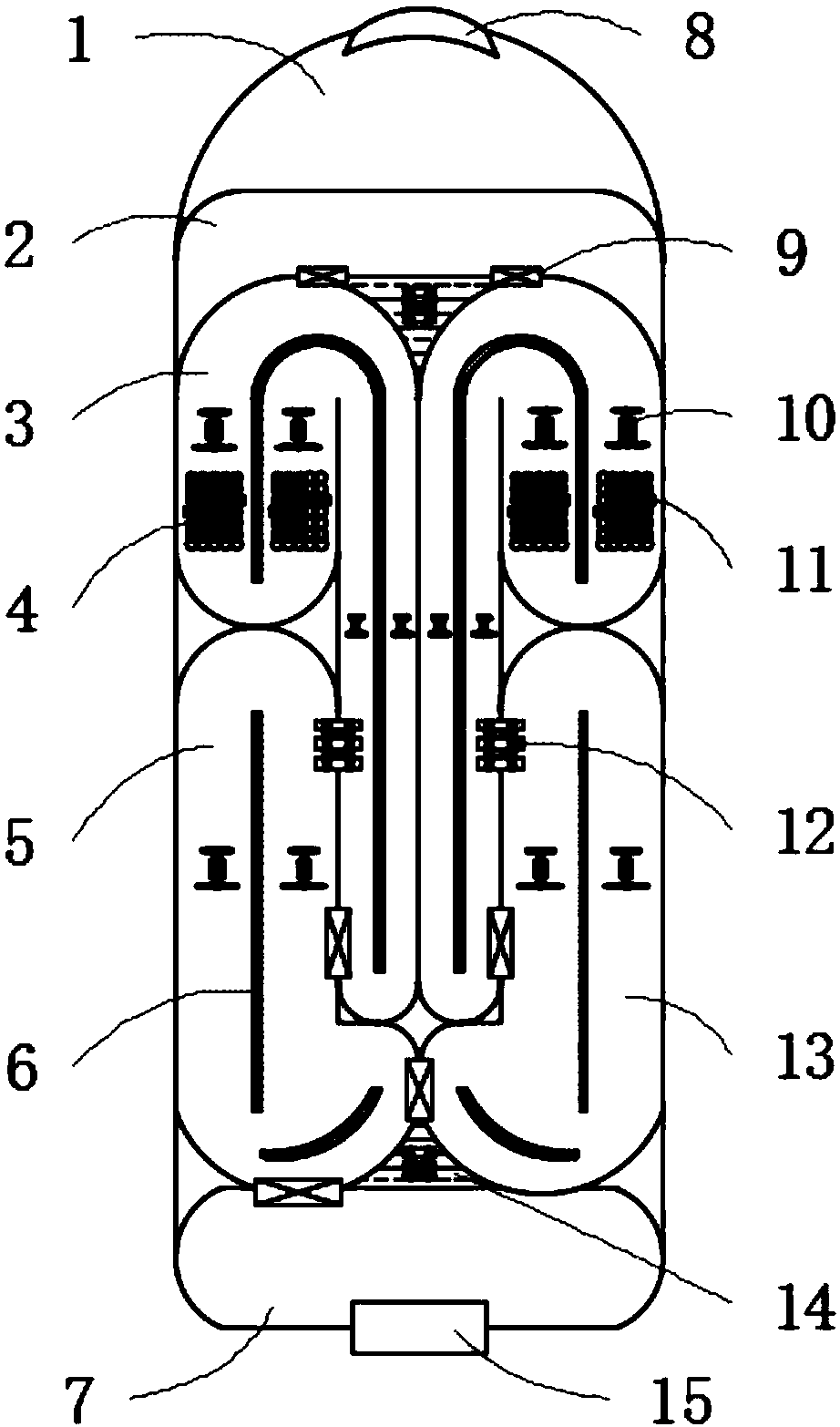

　　1.一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，包括二沉池(1)、氧化溝(16)和控制系統(18)，其特征在于：氧化溝(16)包括污泥池(2)、好氧池(3)、厭氧池(5)和缺氧池(13)，缺氧池(13)和厭氧池(5)對稱設置在好氧池(3)的兩側，缺氧池(13)一側通過出水堰(9)連接有水解區(7)，水解區(7)和厭氧池(5)、缺氧池(13)之間設置有混流區(14)，好氧池(3)內部安裝有若干組微孔曝氣裝置(4)，且好氧池(3)一端通過出水堰(9)連接有二沉池(1)，好氧池(3)和污泥池(2)之間設置有混流區(14)，混流區(14)內部安裝有回流泵(12)，二沉池(1)通過出水堰(9)連通污泥池(2)，且二沉池(1)一端設置有出水井(8)，二沉池(1)通過管道連接至污泥提升泵房(21)，污泥提升泵房(21)連接至遠端脫泥水房(23)，控制系統(18)控制連接入水監測系統(17)和工藝監測系統(20)，入水監測系統(17)連接至入水井(15)，工藝監測系統(20)連接至出水井(8)和二沉池(1)，分析系統(19)分別控制連接控制系統(18)、入水監測系統(17)和工藝監測系統(20)。

　　2.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：好氧池(3)為雙U曲型設計，且好氧池(3)內部安裝有雙U曲型導流墻(6)，厭氧池(5)和缺氧池(13)內部均安裝有導流墻(6)，導流墻(6)上設置有若干個導流窗。

　　3.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：好氧池(3)、厭氧池(5)和缺氧池(13)的池底均設置有若干個不同大小的水下推進器(10)。

　　4.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：厭氧池(5)、缺氧池(13)與好氧池(3)的池壁鄰接處均安裝有回流泵(12)和出水堰(9)。

　　5.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：水解區(7)一側設置有入水井(15)，出水堰(9)內部設置有閥門。

　　6.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：污泥提升泵房(21)和脫泥水房(23)之間設置有儲泥池(22)，脫泥水房(23)內部設置有干泥外運設備。

　　7.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：微孔曝氣裝置(4)內部安裝有連續曝氣器(11)，且微孔曝氣裝置(4)為硅橡膠膜片式微孔曝氣管。

　　8.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：入水監測系統(15)包括入水COD、氨氮和磷酸鹽濃度的污水水質在線監測儀和入水的水流水位檢測儀和數據在線采集系。

　　9.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：工藝監測系統(20)主要包括溶解氧儀、泥位計、污泥回流流量計、排泥流量計和數據采集器。

　　10.根據權利要求1所述的一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，其特征在于：污泥池(2)內部設置有溝內過濾槽(24)和溝外沉淀器(26)，溝內過濾槽(24)底部安裝有消能導流裝置(25)。

　　說明書

　　一種AAO氧化溝實時調控系統及其在釀造廢水處理應用

　　技術領域

　　本發明涉及污水處理技術領域，具體為一種AAO氧化溝實時調控系統及其在釀造廢水處理應用。

　　背景技術

　　氧化溝自問世以來由于結構簡單、運行操作簡便和穩定的處理效果被廣泛研究應用，近年來，氧化溝工藝在我國城市污水處理方面的應用相當普遍，目前常見的氧化溝存在所配備設備的運行功率高，單方水處理的能耗高的缺陷，其供氧方式能耗一般在15～25w/m3，同時這些設備的曝氣效果也只能波及水下1至2米的距離，在保持氧化溝特點的基礎上提高脫氮除磷效果是目前技術難點，現有的氧化溝本身具有：氧化溝進行供氧時所消耗的能量與有機物體積負荷之比較高;占地面積較大，曝氣裝置的供氧效率低、需要較大的推動力和溝深較淺;脫氮除磷效果不佳，難以滿足城市污水行業深度脫氮除磷的要求的缺點，因此我們對此做出改進，提出一種AAO氧化溝實時調控系統及其在釀造廢水處理應用。

　　發明內容

　　本發明的目的在于提供一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種AAO氧化溝實時調控系統及其在釀造廢水處理應用，包括二沉池、氧化溝和控制系統，氧化溝包括污泥池、好氧池、厭氧池和缺氧池，缺氧池和厭氧池對稱設置在好氧池的兩側，缺氧池一側通過出水堰連接有水解區，水解區和厭氧池、缺氧池之間設置有混流區，好氧池內部安裝有若干組微孔曝氣裝置，且好氧池一端通過出水堰連接有二沉池，好氧池和污泥池之間設置有混流區，混流區內部安裝有回流泵，二沉池通過出水堰連通污泥池，且二沉池一端設置有出水井，二沉池通過管道連接至污泥提升泵房，污泥提升泵房連接至遠端脫泥水房，控制系統控制連接入水監測系統和工藝監測系統，入水監測系統連接至入水井，工藝監測系統連接至出水井和二沉池，分析系統分別控制連接控制系統、入水監測系統和工藝監測系統。

　　優選的，好氧池為雙U曲型設計，且好氧池內部安裝有雙U曲型導流墻，厭氧池和缺氧池內部均安裝有導流墻，導流墻上設置有若干個導流窗，U型設計美觀、節省占地面積，導流墻便于引導廢水的水流流向。

　　優選的，好氧池、厭氧池和缺氧池的池底均設置有若干個不同大小的水下推進器，具有良好的推流作用。

　　優選的，厭氧池、缺氧池與好氧池的池壁鄰接處均安裝有回流泵和出水堰，回流泵可以使得污泥池的污水泥漿保持處于活性污泥的狀態，使好氧池里面的懸浮固體濃度保持比較穩定的狀態，使污水泥漿一直處于一個來回流動的狀態，不會出現凝固的現象，污泥回流泵還可以作為污水處理廠的混合液體的回流、反銷化脫氨除氨的特殊設備，也可作為灌溉設備。

　　優選的，水解區一側設置有入水井，出水堰內部設置有閥門，出水堰可以控制水流的速度和水量。

　　優選的，污泥提升泵房和脫泥水房之間設置有儲泥池，脫泥水房內部設置有干泥外運設備，可以有效再次利用污泥，節能環保。

　　優選的，微孔曝氣裝置內部安裝有連續曝氣器，且微孔曝氣裝置為硅橡膠膜片式微孔曝氣管，氣泡直徑小，氣液界面直徑小，氣液界面積大，氣泡擴散均勻，不會產生孔眼堵塞，耐腐蝕性強。

　　優選的，入水監測系統包括入水COD、氨氮和磷酸鹽濃度的污水水質在線監測儀和入水的水流水位檢測儀和數據在線采集系，主要監測污水處理廠入水的水量、水質變化情況。

　　優選的，工藝監測系統主要包括溶解氧儀、泥位計、污泥回流流量計、排泥流量計和數據采集器，工藝監測系統獲得的數據信息傳輸到控制系統，監控系統的運行狀態，同時也傳輸到分析系統，通過系統模擬分析，驗證系統的運行狀態是否符合預定的狀態條件。

　　優選的，污泥池內部設置有溝內過濾槽和溝外沉淀器，溝內過濾槽底部安裝有消能導流裝置，可以有效過濾沉淀污泥。

　　與現有技術相比，本發明的有益效果是：

　　1、本發明采用一體化氧化溝技術，可以集曝氣、沉淀及泥水分離為一體，具有流程短、造價低、連續穩定運行、去除有機物效率高、管理方便、占地面積少，污泥量少且易處理等優點。

　　2、本發明通過設置分析系統針對在線監測設備獲得的污水廠入水數據信息，利用活性污泥模型模擬系統對其進行分析，確定適宜目前入水條件的污水處理廠的運行狀態，為水廠的自動控制系統提供運行策略，該系統主要提供兩種功能，一種是根據近期水廠的進水規律，通過系統模擬分析過程，得出指導水廠運行的運行策略，另外一種則是根據適時監測的入水數據及系統參數變化，對目前運行的策略進行檢驗校核，確認目前正在運行的策略是能夠適應目前的進水特征。

　　3、本發明通過設置控制系統控制部分添加工藝運行的狀態控制策略模塊，表達并且執行分析系統部分產生運行策略，為控制實施過程提供各個不同運行參數的控制條件。
