申請日2017.10.11

　　公開(公告)日2018.02.23

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種節能環保的城市生活污水處理裝置，其結構包括支撐底座、污水處理殼體、法蘭盤、蒸發通道、入水管道、厭氧酸化池、污水流入管、第一好氧池、隔離板、第二好氧池、回流污泥器、流出管，支撐底座與污水處理殼體側邊相焊接，污水處理殼體通過入水管道與法蘭盤相連接，污水處理殼體頂部設有蒸發通道，污水處理殼體內設有厭氧酸化池，厭氧酸化池通過污水流入管與第一好氧池相連接，第一好氧池通過隔離板與第二好氧池相連接，本發明一種節能環保的城市生活污水處理裝置具有一個設置在內部的獨立回流污泥器，提高了污水處理的工作效率，在對生活污水的處理上更為高效實用。

　　權利要求書

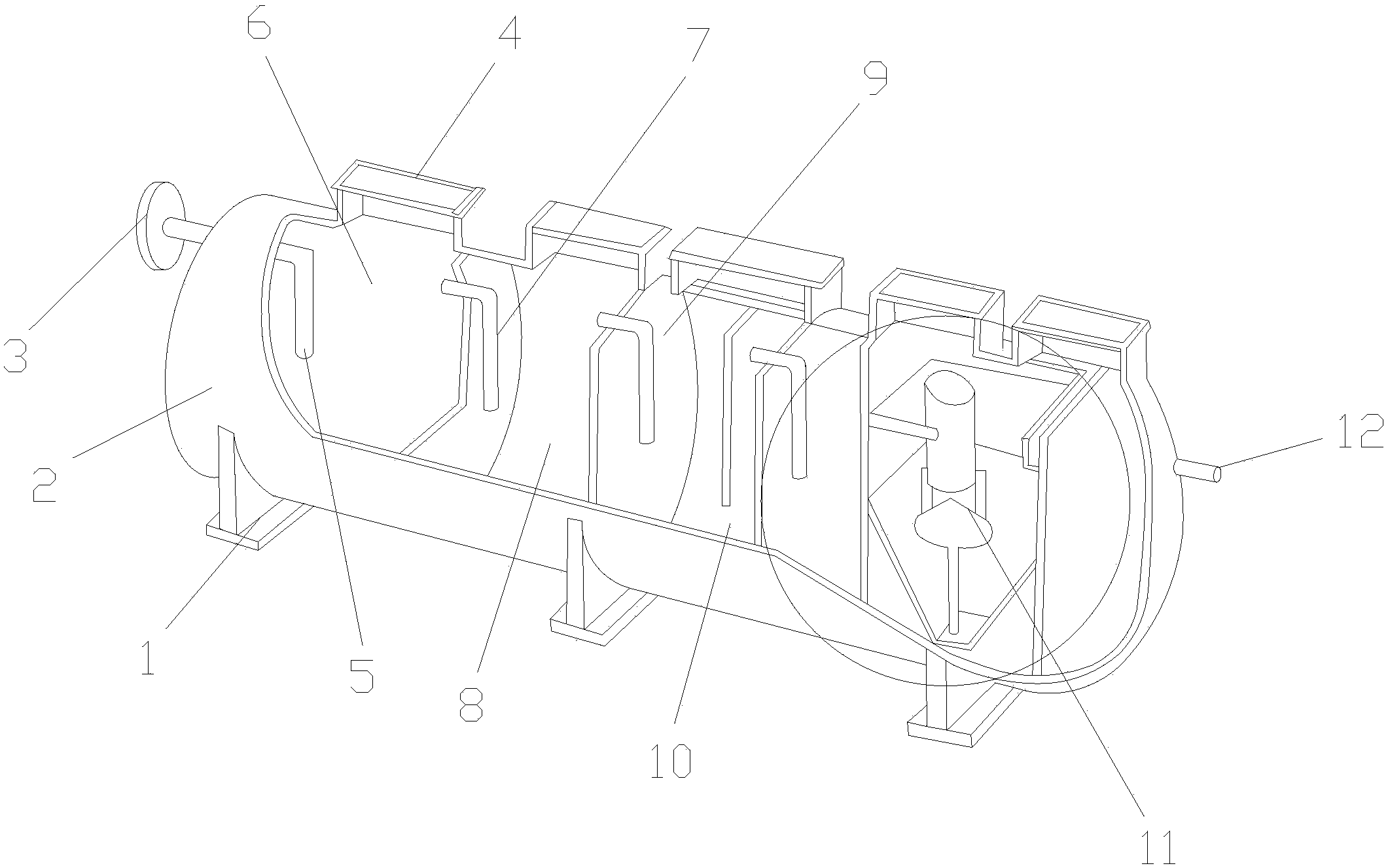

　　1.一種節能環保的城市生活污水處理裝置，其特征在于：其結構包括支撐底座(1)、污水處理殼體(2)、法蘭盤(3)、蒸發通道(4)、入水管道(5)、厭氧酸化池(6)、污水流入管(7)、第一好氧池(8)、隔離板(9)、第二好氧池(10)、回流污泥器(11)、流出管(12)，所述支撐底座(1)與污水處理殼體(2)側邊相焊接，所述污水處理殼體(2)通過入水管道(5)與法蘭盤(3)相連接，所述污水處理殼體(2)頂部設有蒸發通道(4)，所述污水處理殼體(2)內設有厭氧酸化池(6)，所述厭氧酸化池(6)通過污水流入管(7)與第一好氧池(8)相連接，所述第一好氧池(8)通過隔離板(9)與第二好氧池(10)相連接，所述污水處理殼體(2)內設有第一好氧池(8)、隔離板(9)、第二好氧池(10)、回流污泥器(11)，所述回流污泥器(11)包括連接桿件(1101)、沉淀管道(1102)、鎖定桿(1103)、回流阻隔器(1104)、連接板(1105)，所述連接桿件(1101)與沉淀管道(1102)相焊接，所述沉淀管道(1102)側邊與鎖定桿(1103)為一體化結構，所述鎖定桿(1103)底部與回流阻隔器(1104)通過螺絲連接，所述回流阻隔器(1104)底部與連接板(1105)相連接。

　　2.根據權利要求1所述的一種節能環保的城市生活污水處理裝置，其特征在于：所述蒸發通道(4)共有五組底部分別與污水處理殼體(2)垂直焊接。

　　3.根據權利要求1所述的一種節能環保的城市生活污水處理裝置，其特征在于：所述污水處理殼體(2)內部與隔離板(9)相焊接，所述隔離板(9)與污水流入管(7)相連接。

　　4.根據權利要求1所述的一種節能環保的城市生活污水處理裝置，其特征在于：所述污水處理殼體(2)末端與流出管(12)為一體化結構。

　　5.根據權利要求1所述的一種節能環保的城市生活污水處理裝置，其特征在于：所述法蘭盤(3)直徑為20CM，厚度為2CM。

　　說明書

　　一種節能環保的城市生活污水處理裝置

　　技術領域

　　本發明是一種節能環保的城市生活污水處理裝置，屬于節能環保領域。

　　背景技術

　　面對地球生態環境日益惡化、資源日益短缺的現實，我們應該清醒地認識到：拯救地球、保護環境、節約能源，是我們共同的責任。

　　現有技術公開了申請號為：201320450661.5的一種城市生活污水處理及綜合利用裝置，可有效解決對生活污水的處理及綜合利用的問題，其解決的技術方案是，包括污水處理器、洗菜池和座便器，污水處理器是由外殼、上蓋和外殼內橫向放置的隔離網、過濾器構成，上蓋經轉動裝置裝在外殼上口部，構成密封結構，隔離網置于過濾器上面的外殼內，隔離網上面的外殼上裝有進水管，進水管經第一三通管分別與洗菜池、洗衣機相連通，外殼下部側面上有出水管，并經第二三通管分別與座便器的水箱和放水管相連通，放水管經第三三通管分別與噴淋頭、出水管相連通，但是該現有技術無法通過內置的獨立結構對污泥進行清理回流處理，工作效率較低，實用性較差。

　　發明內容

　　針對現有技術存在的不足，本發明目的是提供一種節能環保的城市生活污水處理裝置，以解決的現有污水處理裝置無法通過內置的獨立結構對污泥進行清理回流處理，工作效率較低，實用性較差的問題。

　　為了實現上述目的，本發明是通過如下的技術方案來實現：一種節能環保的城市生活污水處理裝置，其結構包括支撐底座、污水處理殼體、法蘭盤、蒸發通道、入水管道、厭氧酸化池、污水流入管、第一好氧池、隔離板、第二好氧池、回流污泥器、流出管，所述支撐底座與污水處理殼體側邊相焊接，所述污水處理殼體通過入水管道與法蘭盤相連接，所述污水處理殼體頂部設有蒸發通道，所述污水處理殼體內設有厭氧酸化池，所述厭氧酸化池通過污水流入管與第一好氧池相連接，所述第一好氧池通過隔離板與第二好氧池相連接，所述污水處理殼體內設有第一好氧池、隔離板、第二好氧池、回流污泥器，所述回流污泥器包括連接桿件、沉淀管道、鎖定桿、回流阻隔器、連接板，所述連接桿件與沉淀管道相焊接，所述沉淀管道側邊與鎖定桿為一體化結構，所述鎖定桿底部與回流阻隔器通過螺絲連接，所述回流阻隔器底部與連接板相連接。

　　進一步地，所述蒸發通道共有五組底部分別與污水處理殼體垂直焊接。

　　進一步地，所述污水處理殼體內部與隔離板相焊接，所述隔離板與污水流入管相連接。

　　進一步地，所述污水處理殼體末端與流出管為一體化結構。

　　進一步地，所述法蘭盤直徑為20CM，厚度為2CM。

　　進一步地，所述污水處理殼體采用鋁合金材質，硬度高且重量輕。

　　進一步地，所述支撐底座采用合金鋼材質，硬度較高不易彎折損壞。

　　有益效果

　　本發明一種節能環保的城市生活污水處理裝置具有一個設置在內部的獨立回流污泥器，提高了污水處理的工作效率，在對生活污水的處理上更為高效實用。
