申請日2016.05.09

　　公開(公告)日2016.11.30

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及工業廢水處理技術領域，具體為一種制版用濃水處理系統。一種制版用濃水處理系統，包括濃水收集裝置，所述濃水收集裝置經破鉻罐連接中和罐，所述中和罐的出口連接壓濾裝置的入口，所述壓濾裝置的出口連接斜板沉淀池的入口，所述沉淀池的出口連接原水罐的入口，所述原水罐的出口連接深度重金屬吸附器的入口，所述深度重金屬吸附器的入口連接活性炭重金屬吸附器的出口，所述活性炭重金屬吸附器的出口連接樹脂重金屬吸附器的入口。本實用新型一種制版用濃水處理系統操作簡單，濃水處理效果好，且處理成本低等優點。

　　權利要求書

　　1.一種制版用濃水處理系統，其特征在于：包括濃水收集裝置(1)，所述濃水收集裝置(1)經破鉻罐(2)連接中和罐(3)，所述中和罐的出口連接壓濾裝置(4)的入口，所述壓濾裝置(4)的出口連接斜板沉淀池(5)的入口，所述沉淀池(5)的出口連接原水罐(6)的入口，所述原水罐(6)的出口連接深度重金屬吸附器(7)的入口，所述深度重金屬吸附器(7)的入口連接活性炭重金屬吸附器(8)的出口，所述活性炭重金屬吸附器(8)的出口連接樹脂重金屬吸附器(9)的入口;所述破鉻罐(2)分別經管道連接酸存儲箱和還原劑存儲箱;所述中和罐(3)經管道連接堿存儲箱;所述壓濾裝置(4)分別經管道連接PAC存儲箱和PAM存儲箱;所述原水罐(6)經管道連接酸存儲箱。

　　2.根據權利要求1所述的一種制版用濃水處理系統，其特征在于：所述壓濾裝置(4)包括鉻壓濾機;所述鉻壓濾機包括機架，壓緊機構和過濾機構。

　　3.根據權利要求2所述的一種制版用濃水處理系統，其特征在于：所述機架包括設置在所述機架兩端的直推板和壓緊板，和設置在所述機架兩側的大梁。

　　4.根據權利要求2所述的一種制版用濃水處理系統，其特征在于：所述壓緊機構為液壓壓緊，包括液壓站，油缸，活塞和活塞桿。

　　5.根據權利要求2所述的一種制版用濃水處理系統，其特征在于：所述過濾機構包括濾板，濾框，濾布和壓榨隔膜。

　　6.根據權利要求1所述的一種制版用濃水處理系統，其特征在于：所述濃水收集裝置(1)與所述破鉻罐(2)之間，所述破鉻罐(2)與所述中和罐(3)之間，所述中和罐(3)與所述壓濾裝置(4)之間，所述壓濾裝置(4)與所述斜板沉淀池(5)之間，所述斜板沉淀池(5)與所述原水罐(6)之間均設有螺桿泵(10)。

　　7.根據權利要求1所述的一種制版用濃水處理系統，其特征在于：所述破鉻罐(2)與所述酸存儲箱之間，所述破鉻罐(2)與所述還原劑存儲箱之間分別設有螺桿泵(10)。

　　8.根據權利要求1所述的一種制版用濃水處理系統，其特征在于：所述中和罐(3)與所述堿存儲箱之間設有螺桿泵(10)。

　　9.根據權利要求1所述的一種制版用濃水處理系統，其特征在于：所述壓濾裝置(4)與所述PAC存儲箱，所述壓濾裝置(4)與所述PAM存儲箱之間均設有螺桿泵(10)。

　　10.根據權利要求1所述的一種制版用濃水處理系統，其特征在于：所述原水罐(6)與所述酸存儲箱之間設有螺桿泵(10)。

　　說明書

　　一種制版用濃水處理系統

　　技術領域

　　本實用新型涉及工業廢水處理技術領域，尤其涉及一種制版用濃水處理系統。

　　背景技術

　　隨著我國經濟的快速發展，水資源的消耗日益增加，工業廢水不斷增多，不僅使得水資源緊缺，還使得環境污染日益嚴重。如何將工業廢水回收處理以能夠重新利用已成為急需解決的重要難題。其中，雕刻制版產生的廢水里面含有銅，鉻等重金屬，不能直接排放，需要將濃水經過一定的處理后，才能排放。公開號為CN204981437U的專利公開了一種反滲透濃水處理系統，包括控制裝置，控制裝置與濃水收集池、PH調節池、加藥池、管式電芬頓處理裝置、沉淀池以及強氧化裝置連接，并由該控制裝置統籌控制，該濃水處理系統能夠智能控制反滲透濃水，但是反滲透濃水處理難度大，處理不達標，無法排放，甚至會造成深度污染。

　　實用新型內容

　　本實用新型針對現有技術存在的問題，提出了一種制版用濃水處理系統，該濃水處理系統操作簡單，處理效果好，且處理成本低。

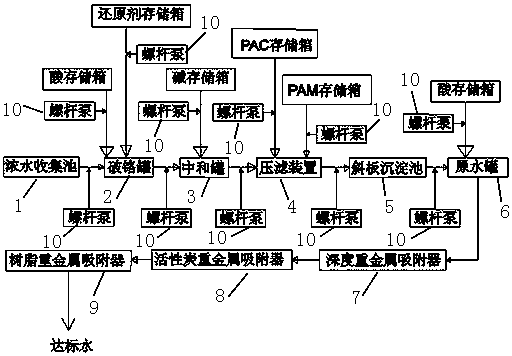

　　本實用新型解決其技術問題所采用的技術方案是：一種制版用濃水處理系統，包括濃水收集裝置，所述濃水收集裝置經破鉻罐連接中和罐，所述中和罐的出口連接壓濾裝置的入口，所述壓濾裝置的出口連接斜板沉淀池的入口，所述沉淀池的出口連接原水罐的入口，所述原水罐的出口連接深度重金屬吸附器的入口，所述深度重金屬吸附器的入口連接活性炭重金屬吸附器的出口，所述活性炭重金屬吸附器的出口連接樹脂重金屬吸附器的入口;所述破鉻罐分別經管道連接酸存儲箱和還原劑存儲箱;所述中和罐經管道連接堿存儲箱;所述壓濾裝置分別經管道連接PAC存儲箱和PAM存儲箱;所述原水罐經管道連接酸存儲箱。

　　本實用新型將制版所得的濃水依次通過酸堿度調節，過濾，沉淀和重金屬吸附等處理步驟得到達標的水，達標后的水進行排放不會污染環境且可以進行循環使用，節省的水資源。該濃水處理系統操作簡單，處理效果好，且處理成本低。

　　進一步，所述壓濾裝置包括鉻壓濾機;所述鉻壓濾機包括機架，壓緊機構和過濾機構。

　　進一步，所述機架包括設置在所述機架兩端的直推板和壓緊板，和設置在所述機架兩側的大梁。

　　進一步，所述壓緊機構為液壓壓緊，包括液壓站，油缸，活塞和活塞桿。

　　進一步，所述過濾機構包括濾板，濾框，濾布和壓榨隔膜。

　　進一步，所述濃水收集裝置與所述破鉻罐之間，所述破鉻罐與所述中和罐之間，所述中和罐與所述壓濾裝置之間，所述壓濾裝置與所述斜板沉淀池之間，所述斜板沉淀池與所述原水罐之間均設有螺桿泵。

　　進一步，所述破鉻罐與所述酸存儲箱之間，所述破鉻罐與所述還原劑存儲箱之間分別設有螺桿泵。

　　進一步，所述中和罐與所述堿存儲箱之間設有螺桿泵。

　　進一步，所述壓濾裝置與所述PAC存儲箱，所述壓濾裝置與所述PAM存儲箱之間均設有螺桿泵。

　　進一步，所述原水罐與所述酸存儲箱之間設有螺桿泵。

　　本實用新型的有益效果是，1、濃水處理裝置結構簡單，處理成本低;2，該濃水處理系統處理得到的水完全符合工業排放水的標準，濃水處理效果好;3、通過濃水處理系統，使得水可以繼續重復使用，節約了水資源。
