申請日2016.05.08

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種化工廢水離心過濾裝置，包括曝氣盤、進氣管、廢水調節池、加藥管和旋轉筒，所述廢水調節池底部安裝有電動機，電動機上方連接轉動盤，轉動盤上安裝有旋轉筒，旋轉筒外壁上焊接有多片攪拌葉，旋轉筒內部焊接有初級過濾斗，初級過濾斗底部連通雜質存儲筒，雜質存儲筒設置在旋轉筒底部，旋轉筒上部設為二次過濾筒，廢水調節池上懸掛有加藥管，廢水調節池底部安裝有曝氣盤，廢水調節池底側連接排液管，所述一種化工廢水離心過濾裝置，結構緊湊，操作方便，濾除效率高，濾除效果好，提高化工廢水潔凈度，有利于雜質的定期清理，提高化工廢水的凈化效率。

　　權利要求書

　　1.一種化工廢水離心過濾裝置，包括曝氣盤、進氣管、廢水調節池、加藥管和旋轉筒，其特征在于，所述廢水調節池底部安裝有電動機，電動機上方連接轉動盤，轉動盤上安裝有旋轉筒，旋轉筒設置在廢水調節池內，旋轉筒外壁上焊接有多片攪拌葉，旋轉筒內部焊接有初級過濾斗，初級過濾斗表面設有若干過濾孔，初級過濾斗底部連通雜質存儲筒，雜質存儲筒設置在旋轉筒底部，旋轉筒上部設為二次過濾筒，二次過濾筒表面設有通孔，初級過濾斗上方設有廢液進入管，廢水調節池上懸掛有加藥管，加藥管上端連接藥劑泵，藥劑泵上端連接藥劑罐，廢水調節池底部安裝有曝氣盤，曝氣盤上分布于若干曝氣孔，曝氣盤側面通過進氣管連接風機，廢水調節池底側連接排液管。

　　2.根據權利要求1所述的一種化工廢水離心過濾裝置，其特征在于，所述廢水調節池為開口向上的圓柱形筒體結構。

　　3.根據權利要求1所述的一種化工廢水離心過濾裝置，其特征在于，所述初級過濾斗截面為倒圓臺結構。

　　4.根據權利要求1所述的一種化工廢水離心過濾裝置，其特征在于，所述二次過濾筒表面的通孔直徑小于初級過濾斗表面的過濾孔直徑。

　　5.根據權利要求1所述的一種化工廢水離心過濾裝置，其特征在于，所述加藥管呈環形結構，加藥管底部安裝有若干噴淋頭。

　　說明書

　　一種化工廢水離心過濾裝置

　　技術領域

　　本實用新型涉及化工領域，具體是一種化工廢水離心過濾裝置。

　　背景技術

　　化學工業包括有機化工和無機化工兩大類，化工產品多種多樣，成分復雜，由化工廠排出的廢水成為化工廢水。化工廢水多種多樣，多數具有劇毒，不以凈化，在生物體內有一定的積累作用，在水體中具有明顯的耗氧性質，易使水質惡化。目前，化工廢水的直接排放不僅對環境造成較大的污染，而且會對人類自身的身體健康造成很大威脅，因此，對化工廢水的處理具有非常重要的意義。

　　在化工廢水處理過程中，需要經過多種處理工序，需要對化工廢水進行過濾雜質，目前的過濾設備僅能滿足基本的過濾雜質需求，雜質濾除效果不明顯，且濾除的雜質難以清理，容易造成堵塞，濾除效率低，由于化工廢水自身重量大，過濾網承受力有限，容易造成損壞，為了不影響過濾效果，需要經常更換新的過濾網，成本相對較高，不利于化工廢水的凈化處理，且需要對化工廢水分步驟調節、曝氣，延長凈化時間，降低凈化效率。

　　發明內容

　　本實用新型的目的在于提供一種化工廢水離心過濾裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

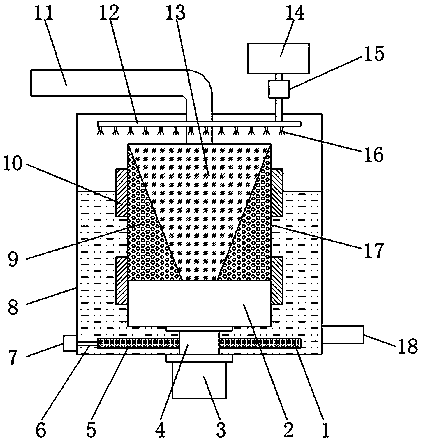

　　一種化工廢水離心過濾裝置，包括曝氣盤、進氣管、廢水調節池、加藥管和旋轉筒，所述廢水調節池底部安裝有電動機，電動機上方連接轉動盤，轉動盤上安裝有旋轉筒，旋轉筒設置在廢水調節池內，旋轉筒外壁上焊接有多片攪拌葉，旋轉筒內部焊接有初級過濾斗，初級過濾斗表面設有若干過濾孔，初級過濾斗底部連通雜質存儲筒，雜質存儲筒設置在旋轉筒底部，旋轉筒上部設為二次過濾筒，二次過濾筒表面設有通孔，初級過濾斗上方設有廢液進入管，廢水調節池上懸掛有加藥管，加藥管上端連接藥劑泵，藥劑泵上端連接藥劑罐，廢水調節池底部安裝有曝氣盤，曝氣盤上分布于若干曝氣孔，曝氣盤側面通過進氣管連接風機，廢水調節池底側連接排液管。

　　作為本實用新型進一步的方案：所述廢水調節池為開口向上的圓柱形筒體結構。

　　作為本實用新型進一步的方案：所述初級過濾斗截面為倒圓臺結構。

　　作為本實用新型進一步的方案：所述二次過濾筒表面的通孔直徑小于初級過濾斗表面的過濾孔直徑。

　　作為本實用新型進一步的方案：所述加藥管呈環形結構，加藥管底部安裝有若干噴淋頭。

　　與現有技術相比，本實用新型的有益效果是：所述一種化工廢水離心過濾裝置，結構緊湊，操作方便，采用旋轉筒對化工廢水進行離心過濾，濾除效率高，并通過初級過濾斗和二次過濾筒對化工廢水進行雙重過濾，濾除效果好，提高化工廢水潔凈度，有利于雜質的定期清理，通過攪拌葉對化工廢水?dāng)嚢瑁�有利于藥劑的充分混合反�?yīng)，便于化工廢水調節，曝氣效率高，提高化工廢水的凈化效率。
