申請日2016.05.16
公開(公告)日2016.09.28
IPC分類號C02F9/14
摘要
一種紡織染整廠污水處理系統，包括退漿污水處理單元、污水綜合處理單元和污泥處理單元。退漿污水處理單元包括依次連接的第一調節池、第一水解酸化池、UASB、第一混凝池和沉淀池。污水綜合處理單元包括依次連接的第二調節池、第二混凝池、初沉池、第二水解酸化池、一體化生化池、生物接觸氧化池和二沉池。污泥處理單元包括依次連接的污泥回流池、污泥濃縮池和污泥脫水間。本實用新型通過小型化裝置構建的退漿污水處理單元，對產生量較小、堿性強、污染物濃度高的退漿污水進行預處理，以提高其可生化性能，有利于縮減后續大型綜合處理裝置的投入和維護費用，提高污水處理效率，保證達標排放。
權利要求書
1.一種紡織染整廠污水處理系統，其特征在于，包括退漿污水處理單元、污水綜合處理單元和污泥處理單元;
所述退漿污水處理單元包括依次連接的第一調節池、第一水解酸化池、UASB、第一混凝池和沉淀池，所述第一調節池、所述第一水解酸化池和所述UASB間的污水通過污水泵實現雙向流動;
所述污水綜合處理單元包括依次連接的第二調節池、第二混凝池、初沉池、第二水解酸化池、一體化生化池、生物接觸氧化池和二沉池，所述沉淀池處的污水通過管道連入所述第二調節池內;
所述污泥處理單元包括依次連接的污泥回流池、污泥濃縮池和污泥脫水間，所述二沉池處的污泥通過管道連入所述污泥回流池中，所述污泥回流池處的污泥通過回流泵回流至所述一體化生化池中，所述初沉池和所述第二水解酸化池處的污泥通過污泥泵流入所述污泥濃縮池中。
2.根據權利要求1所述的一種紡織染整廠污水處理系統，其特征在于，所述第二調節池處投放酸性溶液進行預酸化處理。
3.根據權利要求1所述的一種紡織染整廠污水處理系統，其特征在于，所述第一混凝池和所述第二混凝池處投放PAM絮凝劑。
4.根據權利要求1所述的一種紡織染整廠污水處理系統，其特征在于，所述生物接觸氧化池處設有鼓風機。
說明書
一種紡織染整廠污水處理系統
技術領域
本實用新型涉及污水處理技術領域，尤其是一種紡織染整廠污水處理系統。
背景技術
紡織染整廠產生的污水具有水量大、有機污染物含量高、懸浮物含量高、堿性大、水質變化大等特點，屬于難處理的工業污水。現有研究表明，染整流程中退漿工序產生的污水雖只占污水總量的15 %~20%，但污水中的污染物含量總量的高達50%。特別是近年來PVA漿料的廣泛應用，使退漿污水呈強堿性、COD較高、BOD較低、可生化性很差。現有針對紡織染整廠污水處理系統多采用綜合處理工藝，將染整流程中的全部污水進行匯聚后統一處理，不僅設備投入及維護費用較高，而且廢水處理效率較低，排放達標情況不穩定。
實用新型內容
本實用新型提供一種紡織染整廠污水處理系統，以解決上述問題。通過小型化裝置構建的退漿污水處理單元，采用水解酸化和厭氧生物處理工藝，對產生量較小、堿性強、污染物濃度高的退漿污水進行預處理，以提高其可生化性能、降低后續處理難度;再通過污水綜合處理單元綜合處理預處理后的退漿污水和印染污水，不僅縮減了大型綜合處理裝置的投入和維護費用，而且有利于提高污水處理效率，保證達標排放。
為了實現本實用新型的目的，擬采用以下技術：

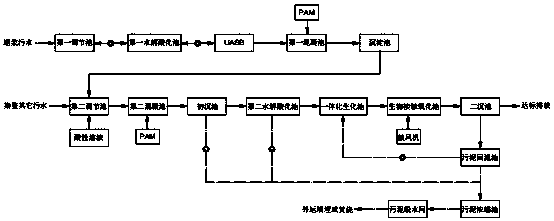

一種紡織染整廠污水處理系統，其特征在于，包括退漿污水處理單元、污水綜合處理單元和污泥處理單元;所述退漿污水處理單元包括依次連接的第一調節池、第一水解酸化池、UASB、第一混凝池和沉淀池，所述第一調節池、所述第一水解酸化池和所述UASB間的污水通過污水泵實現雙向流動;所述污水綜合處理單元包括依次連接的第二調節池、第二混凝池、初沉池、第二水解酸化池、一體化生化池、生物接觸氧化池和二沉池，所述沉淀池處的污水通過管道連入所述第二調節池內;所述污泥處理單元包括依次連接的污泥回流池、污泥濃縮池和污泥脫水間，所述二沉池處的污泥通過管道連入所述污泥回流池中，所述污泥回流池處的污泥通過回流泵回流至所述一體化生化池中，所述初沉池和所述第二水解酸化池處的污泥通過污泥泵流入所述污泥濃縮池中。
進一步，所述第二調節池處投放酸性溶液進行預酸化處理。
進一步，所述第一混凝池和所述第二混凝池處投放PAM絮凝劑。
進一步，所述生物接觸氧化池處設有鼓風機。
本實用新型的有益效果是：
1. 通過小型化裝置構建的退漿污水處理單元，采用水解酸化和厭氧生物處理工藝，對產生量較小、堿性強、污染物濃度高的退漿污水進行預處理。一方面有利于提高退漿污水的可生化性能，從而降低后續處理難度，提高污水處理效率，保證達標排放;另一方面，有利于縮減后續大型綜合處理裝置的投入和維護費用。
2. 通過污泥處理單元實現污泥的回用和綜合處理，有利于降低污水處理成本，且提高污水處理效率。
