申請日2016.05.30

　　公開(公告)日2016.10.12

　　IPC分類號C05F7/00; C05F17/02

　　摘要

　　本實用新型公開了一種污泥回收制造有機肥的裝置，包括污泥處理系統、有機肥生產系統及設置在污泥回收基地的太陽能供電系統，污泥處理系統與有機肥生產系統相連接，太陽能供電系統分別與污泥處理系統和有機肥生產系統相連接，在污泥回收基地處還設置有攝像頭，攝像頭與太陽能供電系統相連接，優選的攝像頭設置在污泥處理系統、有機肥生產系統及太陽能供電系統處，能夠將污水處理后所遺留的污泥進行資源化處理，通過發酵技術，有機肥生產技術，生產得到可供植物所使用的有機肥，極大的提高污泥的資源利用率。

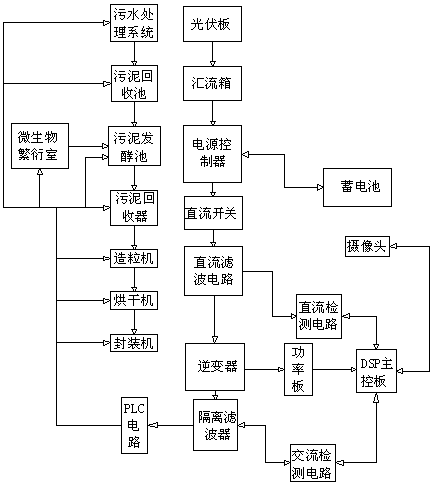

　　摘要附圖



　　權利要求書

　　1.一種污泥回收制造有機肥的裝置，其特征在于：包括污泥處理系統、有機肥生產系統及設置在污泥回收基地的太陽能供電系統，污泥處理系統與有機肥生產系統相連接，太陽能供電系統分別與污泥處理系統和有機肥生產系統相連接，在污泥回收基地處還設置有攝像頭，攝像頭與太陽能供電系統相連接。

　　2.根據權利要求1所述的一種污泥回收制造有機肥的裝置，其特征在于：所述污泥處理系統內設置有污水處理系統、污泥回收池、污泥發酵池、污泥回收器及微生物繁衍室，污水水處理系統的污泥沉淀池通過污泥泵與污泥回收池相連接，污泥回收池通過污泥發酵池相連接，污泥發酵池通過板框壓濾機與污泥回收器相連接，在污泥發酵池的微生物輸送端連接微生物繁衍室，所述太陽能供電系統分別與污水處理系統、污泥回收池、污泥發酵池、污泥回收器及微生物繁衍室相連接。

　　3.根據權利要求2所述的一種污泥回收制造有機肥的裝置，其特征在于：在所述太陽能供電系統內設置有光伏板、匯流箱、電源控制器、直流開關、直流濾波電路、逆變器、智能管理系統、隔離濾波器及PLC電路，光伏板依次連接匯流箱、電源控制器、直流開關、直流濾波電路、逆變器、隔離濾波器及PLC電路，智能管理系統分別與直流濾波電路、逆變器隔離濾波器及攝像頭相連接;PLC電路分別與污水處理系統、污泥回收池、污泥發酵池、污泥回收器及微生物繁衍室相連接。

　　4.根據權利要求3所述的一種污泥回收制造有機肥的裝置，其特征在于：所述智能管理系統內設置有檢測電路、功率板及DSP主控板，DSP主控板分別與功率板、檢測電路及攝像頭相連接，檢測電路分別與直流濾波電路和隔離濾波器相連接。

　　5.根據權利要求4所述的一種污泥回收制造有機肥的裝置，其特征在于：所述檢測電路內設置有分別與DSP主控板相連接的直流檢測電路和交流檢測電路，直流檢測電路與直流濾波電路相連接，交流檢測電路與隔離濾波器相連接。

　　6.根據權利要求3-5任一項所述的一種污泥回收制造有機肥的裝置，其特征在于：所述有機肥生產系統內設置有依次連接的造粒機、烘干機和封裝機，所述污泥回收器與造粒機相連接，所述PLC電路分別與造粒機、烘干機和封裝機相連接。

　　7.根據權利要求3-5任一項所述的一種污泥回收制造有機肥的裝置，其特征在于：在所述太陽能供電系統內還設置有蓄電池，蓄電池與電源控制器相連接。

　　8.根據權利要求1-5任一項所述的一種污泥回收制造有機肥的裝置，其特征在于：所述光伏板設置在污泥回收池、污泥發酵池和微生物繁衍室的上方或/和四周。

　　說明書

　　一種污泥回收制造有機肥的裝置

　　技術領域

　　本實用新型涉及污泥資源化利用技術等領域，具體的說，是一種污泥回收制造有機肥的裝置。

　　背景技術

　　污泥處理 (sludge treatment )：對污泥進行濃縮、調質、脫水、穩定、干化或焚燒等減量化、穩定化、無害化的加工過程。

　　傳統污泥處理方法有3種：焚燒、填埋和資源化利用。國外多采用焚燒工藝，但投資巨大，易造成大氣污染;國內多采用填埋，但需要占用大量的土地，同時會造成環境的二次污染;國內上海等大中城市土地再生資源很少，難以長期采用此方式。

　　有機肥，主要來源于植物和(或)動物，施于土壤以提供植物營養為其主要功能的含碳物料。經生物物質、動植物廢棄物、植物殘體加工而來，消除了其中的有毒有害物質，富含大量有益物質，包括：多種有機酸、肽類以及包括氮、磷、鉀在內的豐富的營養元素。不僅能為農作物提供全面營養，而且肥效長，可增加和更新土壤有機質，促進微生物繁殖，改善土壤的理化性質和生物活性，是綠色食品生產的主要養分。

　　在羅馬時代，農民就發現在前作為豆科植物的大田里種植谷類作物時，其產量有所提高，因此，就注意到細菌能增富農業土壤中的營養。直至19世紀，德國的苜蓿種植者和美國的一些大豆種植者，他們利用苜蓿田或大豆田的土壤，轉移接種至新的農田，從而使作物產量得到提高。1838年，法國農業化學家布森高(J.B.Boussingault)發現了豆科植物能固定氮。并于1843年建立了第一個農業試驗站，對各種輪作制中作物產量和成分進行了較為精確的分析。

　　1886-1888年德國科學家赫爾里格爾(H.Hellriegal)在砂培條件下證明，豆科植物只有形成根瘤菌才能固定大氣中的氮。1888年荷蘭學者貝葉林克(M.W.Beijerinck)分離了根瘤菌，這是微生物肥料方面的突破。現已明確那是根瘤菌的作用。這些細菌的發現，促使了第一家美國公司納特爾公司于1898年生產和銷售了土壤細菌接種劑。自此以后，就有諸多的細菌制劑用于土壤和農作物種子的拌種和包衣。

　　20世紀20年代，又有一些新的微生物制劑用于大田土壤和農作物，但效果不甚理想。20世紀40年代，美國農業部頒發了生物殺蟲劑許可證，至今已有20多種不同的微生物產品為這一目的而使用。

　　1937年，蘇聯微生物學家克拉西尼科夫和密蘇斯金研制了“固氮菌劑”。從而開創了細菌肥料的先河，由于種種原因，這種微生物肥料都先后停止了大規模生產。1940年前后，亞洲研制了一種以藍細菌(藻類)為主而用于稻田的生物肥料。其在持續農業中仍然發揮著巨大的作用。

　　不管生物肥料的歷史如何，微生物制劑仍繼續向前發展。自20世紀80年代開始，人們以極大的精力關注著用于環境和農作物的生物肥料，其原因是這類產品能有效地解決存在的一些問題，特別是無公害和消除環境的污染。因此，要研制出一種既具有肥料功能，又具有消除環境污染的能力，就十分困難。其難點在于：(1)一種微生物具有提供植物營養功能(如固氮基因等)，但不一定能具有分解污染的能力(即分解物質的基因)。要實行基因轉移十分困難，還要巨大的投資。(2)土壤污染物種類很多，現已有105種以上的物質對環境造成了污染。這些污染物結構和化學成分各不相同，所以不可能用105種微生物混合一起來做成制劑。基因轉移更難以達到;(3)生物殺蟲劑和生物除莠劑等的原理和菌種差異十分巨大，原則上為一菌一種用途。所以只能制成單一的菌劑。而且發揮作用的時間較長。(4)生物肥料中的菌劑有些不是典型的土壤微生物，當其制成菌劑施入土壤后難以成活，而且在使用前通常也只能保持3個月的貨架期。

　　實用新型內容

　　本實用新型的目的在于設計出一種污泥回收制造有機肥的裝置，能夠將污水處理后所遺留的污泥進行資源化處理，通過發酵技術，有機肥生產技術，生產得到可供植物所使用的有機肥，極大的提高污泥的資源利用率。

　　本實用新型通過下述技術方案實現：一種污泥回收制造有機肥的裝置，包括污泥處理系統、有機肥生產系統及設置在污泥回收基地的太陽能供電系統，污泥處理系統與有機肥生產系統相連接，太陽能供電系統分別與污泥處理系統和有機肥生產系統相連接，在污泥回收基地處還設置有攝像頭，攝像頭與太陽能供電系統相連接。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述污泥處理系統內設置有污水處理系統、污泥回收池、污泥發酵池、污泥回收器及微生物繁衍室，污水水處理系統的污泥沉淀池通過污泥泵與污泥回收池相連接，污泥回收池通過污泥發酵池相連接，污泥發酵池通過板框壓濾機與污泥回收器相連接，在污泥發酵池的微生物輸送端連接微生物繁衍室，所述太陽能供電系統分別與污水處理系統、污泥回收池、污泥發酵池、污泥回收器及微生物繁衍室相連接。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：在所述太陽能供電系統內設置有光伏板、匯流箱、電源控制器、直流開關、直流濾波電路、逆變器、智能管理系統、隔離濾波器及PLC電路，光伏板依次連接匯流箱、電源控制器、直流開關、直流濾波電路、逆變器、隔離濾波器及PLC電路，智能管理系統分別與直流濾波電路、逆變器隔離濾波器及攝像頭相連接;PLC電路分別與污水處理系統、污泥回收池、污泥發酵池、污泥回收器及微生物繁衍室相連接。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述智能管理系統內設置有檢測電路、功率板及DSP主控板，DSP主控板分別與功率板、檢測電路及攝像頭相連接，檢測電路分別與直流濾波電路和隔離濾波器相連接。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述檢測電路內設置有分別與DSP主控板相連接的直流檢測電路和交流檢測電路，直流檢測電路與直流濾波電路相連接，交流檢測電路與隔離濾波器相連接。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述有機肥生產系統內設置有依次連接的造粒機、烘干機和封裝機，所述污泥回收器與造粒機相連接，所述PLC電路分別與造粒機、烘干機和封裝機相連接。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：在所述太陽能供電系統內還設置有蓄電池，蓄電池與電源控制器相連接。

　　進一步的為更好的實現本實用新型，特別采用下述設置結構：所述光伏板設置在污泥回收池、污泥發酵池和微生物繁衍室的上方或/和四周。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　本實用新型能夠將污水處理后所遺留的污泥進行資源化處理，通過發酵技術，有機肥生產技術，生產得到可供植物所使用的有機肥，極大的提高污泥的資源利用率。

　　本實用新型利用微生物好氧發酵，還能消除污泥的惡臭，有效控制污泥的二次污染，環境效益同樣顯著。

　　本實用新型采用太陽能供電的方式進行供電，能夠有效利用清潔能源，使得在進行有機肥生產時盡可能的降低市電的用量，從而起到節能減排的目的。

　　本實用新型有效利用污泥處理區域內的空間，進行太陽能發電系統的搭建，做到資源利用最大化。
