申請日2016.05.06

　　公開(公告)日2017.02.15

　　IPC分類號D21F1/66; D21C11/00

　　摘要

　　本實用新型公開了一種造紙污泥利用裝置，包括污泥收集池、氣浮機、污泥儲存池、漿泵、放料箱、膨潤土攪拌、纖維回用劑攪拌，所述的污泥收集池的入口與污泥來源處相連接，所述的污泥收集池的出口與氣浮機的進料口相連，所述的氣浮機的出口與污泥儲存池的入口相連，所述的污泥儲存池通過漿泵與放料箱的入口相連，所述的放料箱內設置膨潤土攪拌，所述的放料箱出口通過流送管路與造紙機相連，所述的流送管路上設置纖維回用劑攪拌，總體上，本實用新型具有設計合理，使用方便，能夠對造紙污泥進行再利用進行造紙生產，使企業生產過程中無廢物產生，降低企業生產成本，提高企業的經濟效益，具有極高的使用價值的優點。

　　權利要求書

　　1.一種造紙污泥利用裝置，包括污泥收集池、氣浮機、污泥儲存池、漿泵、放料箱、膨潤土攪拌、纖維回用劑攪拌，其特征在于：所述的污泥收集池的入口與污泥來源處相連接，所述的污泥收集池的出口與氣浮機的進料口相連，所述的氣浮機的出口與污泥儲存池的入口相連，所述的污泥儲存池通過漿泵與放料箱的入口相連，所述的放料箱內設置膨潤土攪拌，所述的放料箱出口通過流送管路與造紙機相連，所述的流送管路上設置纖維回用劑攪拌。

　　2.根據權利要求1所述的一種造紙污泥利用裝置，其特征在于：所述的污泥收集池內設置有攪拌裝置。

　　3.根據權利要求1所述的一種造紙污泥利用裝置，其特征在于：所述的放料箱上設置有料漿進料口。

　　說明書

　　一種造紙污泥利用裝置

　　技術領域

　　本實用新型屬于造紙設備領域，涉及一種污泥利用裝置，特別是一種造紙污泥利用裝置。

　　背景技術

　　造紙生產過程中會產生大量的污泥，造紙污泥是指用物理法、化學法、物理化學法和生物法等處理廢水后產生的沉淀物、顆粒物和漂浮物，造紙污泥是制漿造紙過程中廢水處理的終端產物。污泥的成分有些復雜，主要由無機物和有機物組成，有機物指纖維素、木質素以及半纖維素等。

　　造紙污泥的產量大，且成分復雜，含水量高，處理的難度大，因此污泥的處理問題已經成為束縛造紙廠發展的重大問題，選擇合理的處理有著重大意義。傳統的造紙污泥的處理方法是土地填埋，這些處理方式容易造成污染，占用空間。所以需要一種使用方便的造紙污泥利用裝置。

　　發明內容

　　本實用新型的目的在于提供一種造紙污泥利用裝置，能夠對企業使用物理方法產生的造紙污泥進行再利用造紙，有效完成造紙污泥的再利用。

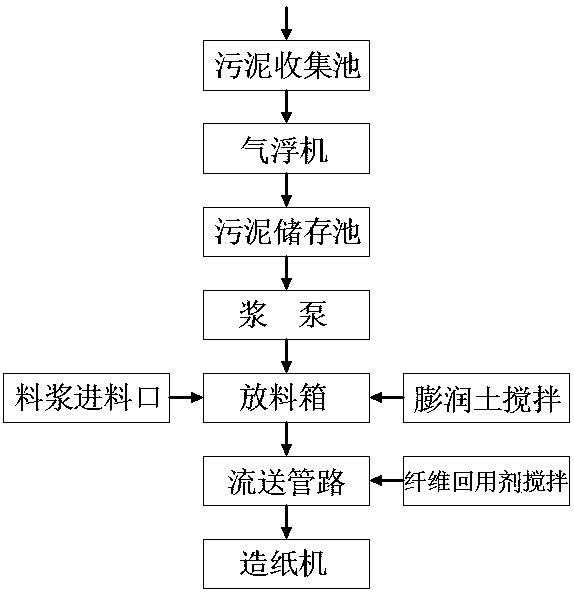

　　本實用新型的目的是這樣實現的：一種造紙污泥利用裝置，包括污泥收集池、氣浮機、污泥儲存池、漿泵、放料箱、膨潤土攪拌、纖維回用劑攪拌，所述的污泥收集池的入口與污泥來源處相連接，所述的污泥收集池的出口與氣浮機的進料口相連，所述的氣浮機的出口與污泥儲存池的入口相連，所述的污泥儲存池通過漿泵與放料箱的入口相連，所述的放料箱內設置膨潤土攪拌，所述的放料箱出口通過流送管路與造紙機相連，所述的流送管路上設置纖維回用劑攪拌。

　　所述的污泥收集池內設置有攪拌裝置。

　　所述的放料箱上設置有料漿進料口。

　　本實用新型產生的有益效果是：一種造紙污泥利用裝置，包括污泥收集池、氣浮機、污泥儲存池、漿泵、放料箱、膨潤土攪拌、纖維回用劑攪拌，污泥收集池的入口與污泥來源處相連接，對污泥進行收集方便進行再利用，污泥收集池內設置攪拌裝置，方便在污泥收集池內添加酰胺進行攪拌，提高污泥中物質的溶解性，污泥收集池的出口與氣浮機的進料口相連，方便將經酰胺處理過的污泥轉入到氣浮機中進行氣浮處理，進一步提高污泥的溶解度，使污泥懸浮在溶液中，將污泥溶液轉入到污泥存儲池中進行稀釋到所需濃度待用，按比例添加到存儲有料漿的放料箱中，同時添加膨潤土，開啟膨潤土攪拌裝置，使膨潤土充分溶解在溶液中，形成膠凝狀和懸浮狀，增加漿液的粘稠度，提高造漿率，放料箱的出口通過流送管路與造紙機的布漿器相連，在流送管路上設置纖維回用攪拌劑，在料漿中添加纖維回用劑，使纖維回用劑均勻地散入到漿液中，提高漿液中纖維的回用率，保證原料的質量，保證生產出的紙的質量。

　　總體上，本實用新型具有設計合理，使用方便，能夠對造紙污泥進行再利用進行造紙生產，降低企業生產成本，使企業生產過程中無廢物產生，具有極高的使用價值的優點。
